1.本实用新型涉及建筑暖通管道领域，特别涉及一种建筑暖通管道水垢清除装置。


背景技术：

2.暖通管道适用范围非常广泛，净化系统送回风管、中央空调通风管、工业送排风通风管、环保系统吸排风管、矿用抽放瓦斯管、矿用涂胶布风筒等。
3.在暖通管道使用到一定时间后，在暖通管道的内壁上聚集较多的水垢，水垢导热性很差，会导致受热面传热情况恶化，由于热胀冷缩和受力不均，极大地增加暖通管道爆裂甚至爆炸的危险性，水垢胶结时，也常常会附着大量重金属离子，如果用其输送水，会有重金属离子过多溶于水的风险，现有的水沟清理大多数都是工作人员将清洁毛刷伸进管道中。
4.现有的暖管大多工作人员采用清洁毛刷对管道进行清理，清洁毛刷的清洁位置有限，从而导致需要对管道较深处进行清理的时候，不方便进行操作，导致较深处清洁不到，为工作人员的工作带来不便，并且不方便进行工作人员进行操作。


技术实现要素：

5.本实用新型的目的在于提供一种建筑暖通管道水垢清除装置，以解决上述背景技术中提出的现有的暖管大多工作人员采用清洁毛刷对管道进行清理，清洁毛刷的清洁位置有限，从而导致需要对管道较深处进行清理的时候，不方便进行操作，导致较深处清洁不到，为工作人员的工作带来不便，并且不方便进行工作人员进行操作的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种建筑暖通管道水垢清除装置，包括移动座，所述移动座的表面固定连接有气囊，所述气囊右侧表面的上侧固定连接有进气管，所述进气管的管壁固定连接有电磁阀，所述移动座的右方设置有密封壳，所述密封壳右侧表面的上下两侧均固定连接有收卷壳，所述收卷壳的右侧表面固定连接有气泵，所述气泵的输出端贯穿密封壳的右侧表面至其内部。
7.优选的，所述移动座右侧表面的上下两侧均固定连接有连接绳，两个所述连接绳的右端均贯穿密封壳内壁的右侧和收卷壳的左侧表面至其内部，两个所述收卷壳内壁的上下两侧均共同转动连接有收线杆，两个所述连接绳的右端均与收线杆的杆壁固定连接。
8.优选的，两个所述收线杆的相反一端分别贯穿收卷壳内壁的相反一侧至其相反一侧表面，两个所述收线杆的相反一端均固定连接有转钮。
9.优选的，所述移动座的左侧表面固定连接有保护壳，所述保护壳内壁的左侧固定连接有马达，所述马达的输出端贯穿保护壳内壁的左侧至其左侧表面，所述马达的输出端固定连接有刷杆，所述刷杆的杆壁固定连接有多个毛刷。
10.优选的，所述保护壳的右侧表面开设有空腔，所述空腔内壁的左侧固定连接有电路板，所述电路板的右侧表面固定连接有无线传输模块。
11.优选的，所述空腔内壁的右侧固定连接有蓄电池。
12.本实用新型的技术效果和优点：
13.1、通过设置移动座、气囊、进气管、电磁阀、密封壳、收卷壳、气泵，本实用新型通过设置气囊的方式与暖管的内壁进行接触密封，从而通过出气泵作为动力，带动装置在暖管中移动，从而方便装置在暖管中可以移动到暖管较深的位置，对暖管进行清理，为工作人员的工作带来便捷。
14.2、通过设置移动座、连接绳、收线杆、收卷壳、密封壳，在连接绳的作用下，对移动座进行拉动，从而避免装置移动到暖管的深处，不方便将移动座取出。
15.3、通过设置移动座、保护壳、马达、刷杆、毛刷，在刷杆和毛刷的作用下，对暖管的内壁进行清理，从而保持暖管的内壁的洁净。
附图说明

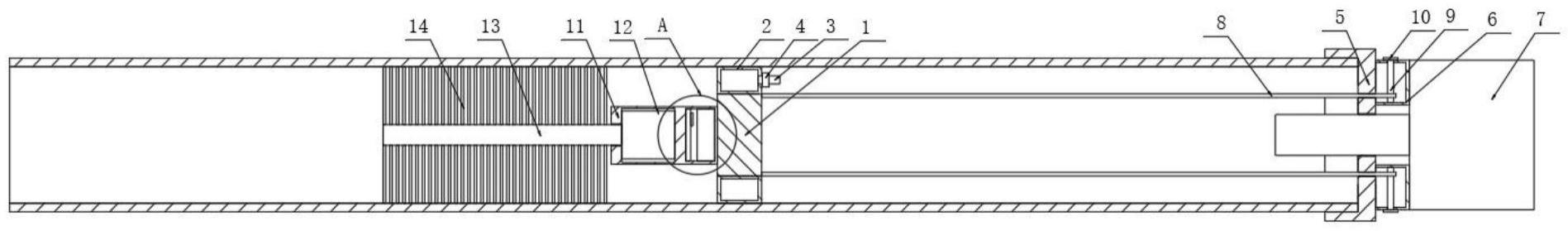

16.图1为本实用新型整体前侧剖面结构示意图。
17.图2为本实用新型图1的a部放大结构示意图。
18.图3为本实用新型移动座立体结构示意图。
19.图4为本实用新型刷杆立体结构示意图。
20.图中：1、移动座；2、气囊；3、进气管；4、电磁阀；5、密封壳；6、收卷壳；7、气泵；8、连接绳；9、收线杆；10、转钮；11、保护壳；12、马达；13、刷杆；14、毛刷；15、电路板；16、无线传输模块；17、蓄电池。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.本实用新型提供了如图1-4所示的一种建筑暖通管道水垢清除装置，包括移动座1，移动座1的表面固定连接有气囊2，气囊2右侧表面的上侧固定连接有进气管3，进气管3的管壁固定连接有电磁阀4，移动座1的右方设置有密封壳5，密封壳5右侧表面的上下两侧均固定连接有收卷壳6，收卷壳6的右侧表面固定连接有气泵7，气泵7的输出端贯穿密封壳5的右侧表面至其内部，本实用新型通过设置气囊2的方式与暖管的内壁进行接触密封，从而通过出气泵7作为动力，带动装置在暖管中移动，从而方便装置在暖管中可以移动到暖管较深的位置，对暖管进行清理，为工作人员的工作带来便捷。
23.如图1和图3所示，移动座1右侧表面的上下两侧均固定连接有连接绳8，两个连接绳8的右端均贯穿密封壳5内壁的右侧和收卷壳6的左侧表面至其内部，两个收卷壳6内壁的上下两侧均共同转动连接有收线杆9，两个连接绳8的右端均与收线杆9的杆壁固定连接，在连接绳8的作用下，对移动座1进行拉动，从而避免装置移动到暖管的深处，不方便将移动座1取出，两个收线杆9的相反一端分别贯穿收卷壳6内壁的相反一侧至其相反一侧表面，两个收线杆9的相反一端均固定连接有转钮10，在转钮10的作用下，方便在装置使用完成后对连接绳8进行收卷，将装置从暖管中取出。
24.如图1和图4所示，移动座1的左侧表面固定连接有保护壳11，保护壳11内壁的左侧
固定连接有马达12，马达12的输出端贯穿保护壳11内壁的左侧至其左侧表面，马达12的输出端固定连接有刷杆13，刷杆13的杆壁固定连接有多个毛刷14，在刷杆13和毛刷14的作用下，对暖管的内壁进行清理，从而保持暖管的内壁的洁净。
25.如图1和图2所示，保护壳11的右侧表面开设有空腔，空腔内壁的左侧固定连接有电路板15，电路板15的右侧表面固定连接有无线传输模块16，在电路板15和无线传输模块16的作用下，方便对马达12和电磁阀4进行控制，从而方便装置的运作，空腔内壁的右侧固定连接有蓄电池17，在蓄电池17的作用下，为马达12的运作提供足够的电量。
26.本实用新型工作原理：在使用本装置的时候，将装置中的刷杆13插入暖管中，同时将移动座1放入暖管张，此时对气囊2中注入气体，使得气囊2鼓起，通过进气管3向气囊2中注入气体，直到气囊2与暖管的内壁接触密封，通过密封壳5对暖管的一端进行盖住，并且保持密封；
27.对气泵7接通外接电源，启动气泵7，使得气泵7将外部的空气输送至暖管中，对移动座1和气囊2进行推动，从而带动刷杆13在暖管中进行移动，并且通过电路板15上的无线传输模块16，控制马达12进行转动，从而带动刷杆13上的毛刷14对暖挂管的内壁进行清理，并且在移动座1移动的时候，连接绳8进行延伸；
28.在暖管清理完成后，停止气泵7的运作，同时通过无线传输模块16抗旨进气管3上的电磁阀4打开，对气囊2中的气体进行释放，此时转动两侧的转钮10，带动收线杆9对连接绳8进行收卷，从而将装置从暖管中拉出来。
29.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
