一种混凝土建筑屋顶的支撑结构的制作方法

1.本实用新型涉及混凝土建筑技术领域,更具体地说,特别涉及一种混凝土建筑屋顶的支撑结构的技术领域。


背景技术:

2.混凝土建筑是指通过将混凝土浇筑到各种板材中,然后对其进行搭建,使得其能够形成其建筑,是现有建筑中最为常见和重要的建筑材料和方式,而现有的混凝土建筑在搭建屋顶的时候需要先搭建其支撑结构在顶端,才能够进行混凝土的浇筑,但现有的支撑结构在搭建顶架的时候,需要在屋顶上进行逐步的安装搭建,麻烦而且需要长时间的需要人员处于在屋顶上十分的麻烦,而容易在其地方提前将其组合完成会因为其体积过大导致难以进行搬运。


技术实现要素:

3.综上所述,提供一种混凝土建筑屋顶的支撑结构,用来解决现有的混凝土建筑屋顶的支撑结构在搭建的过程中因为需要长时间在屋顶上进行逐步的搭建较为麻烦,以及如果进行提前组合会因为体积过大而难以进行搬运的问题。
4.一种混凝土建筑屋顶的支撑结构,包括有主体、顶架和稳定杆,主体顶端铆接有顶架,顶架两侧中部嵌合设置有稳定杆,稳定杆两侧嵌合设置有圆轴,顶架连接稳定杆两侧开口设置有嵌合槽,嵌合槽中部上下两侧开口设置有位移凹槽,顶架顶端部分由组合块和推动块相互组合连接一起。
5.进一步的,顶架包括有稳定杆、嵌合槽、组合块和推动块,稳定杆为顶架来两侧中部嵌合设置的长方形状方块,嵌合槽为顶架两侧连接稳定杆两端处的长方形状凹槽,且嵌合槽凹槽长度与稳定杆长度相嵌合,组合块为顶架顶端部分一侧延伸出的三角形状方块,推动块为顶架顶端部分另一侧延伸出的三角形状凸块,且推动块为的位移与组合块的延伸位置相对。
6.进一步的,稳定杆包括有圆轴和抵槽,圆轴为稳定杆两侧通过圆环套接设置的圆轴,且稳定杆两侧圆轴位置分别靠近一侧的一端,抵槽为稳定杆上下两侧表面靠近中部梯形状凹槽。
7.进一步的,嵌合槽包括有位移凹槽、抵块和收缩凹槽,位移凹槽为嵌合槽凹槽内壁上下两侧长方形状凹槽,且嵌合槽中的位移凹槽分别设置在稳定杆两端两个嵌合槽中内壁的上半部分和下半部分,抵块为嵌合槽凹槽开口处上下两侧嵌合设置的梯形状方块,且抵块与抵槽相嵌合,收缩凹槽为嵌合槽中部连接抵块的凹槽,且嵌合槽底端通过弹簧与抵块底端相连接。
8.进一步的,组合块包括有限定槽,限定槽为组合块一侧呈长方形状的凹槽,且限定槽凹槽内壁上下两侧还延伸设置有长方形状凹槽。
9.进一步的,推动块包括有限定块和滚动轴,限定块为推动块一侧与限定槽嵌合的
凸块,滚动轴为限定块一侧表面凸出部分嵌合设置的圆轴。
10.(三)有益效果
11.(1)通过该装置设置的组合块和推动块能够将顶架提前进行安装组合完成,然后再将其收缩合拢在一起,使得起顶架能够更好的进行搬运和携带,然后能够直接将整个顶架安装在主体上,在进行扩展,而不需要在主体上进行逐步的安装,使得其顶架的安装更加的方便。
12.(2)该装置还设置有嵌合槽,通过嵌合槽能够在顶架进行收缩合拢的时候,迫使其稳定杆两端在嵌合槽中的位移凹槽中进行相反方向的位移,来让稳定杆能够进行倾斜嵌合进嵌合槽中,不会影响顶架的合拢收缩,同时稳定杆收缩的时候抵槽会与抵块相嵌合,使得能够让顶架在合拢后进行一定的连接,让其不会轻易的自行分离开来。
附图说明
13.图1为本实用新型的整体结构示意图;
14.图2为本实用新型顶架的整体结构示意图;
15.图3为本实用新型图2中a处的放大结构示意图;

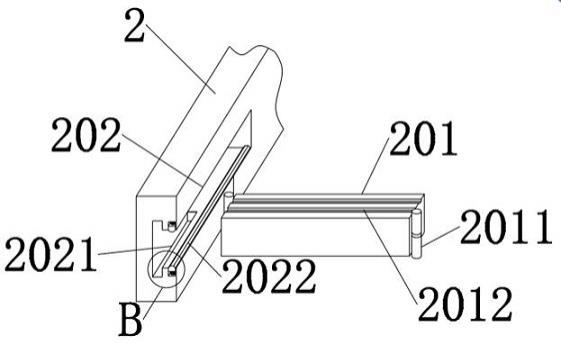

16.图4为本实用新型稳定杆和嵌合槽的连接结构示意图;
17.图5为本实用新型图4中b处的放大结构示意图;
18.在图1至图5,部件名称或线条与附图编号的对应关系为:
19.主体1、顶架2、稳定杆201、圆轴2011、抵槽2012、嵌合槽202、位移凹槽2021、抵块2022、收缩凹槽2023、组合块203、限定槽2031、推动块204、限定块2041、滚动轴2042。
实施方式
20.请参考图1至图5
21.一种混凝土建筑屋顶的支撑结构,包括有主体1、顶架2和稳定杆201,主体1顶端铆接有顶架2,顶架2两侧中部嵌合设置有稳定杆201,其特征在于;稳定杆201两侧嵌合设置有圆轴2011,顶架2连接稳定杆201两侧开口设置有嵌合槽202,嵌合槽202中部上下两侧开口设置有位移凹槽2021,顶架2顶端部分由组合块203和推动块204相互组合连接一起。
22.优选的,顶架2包括有稳定杆201、嵌合槽202、组合块203和推动块204,稳定杆201为顶架2来两侧中部嵌合设置的长方形状方块,嵌合槽202为顶架2两侧连接稳定杆201两端处的长方形状凹槽,且嵌合槽202凹槽长度与稳定杆201长度相嵌合,组合块203为顶架2顶端部分一侧延伸出的三角形状方块,推动块204为顶架2顶端部分另一侧延伸出的三角形状凸块,且推动块204为的位移与组合块203的延伸位置相对。在搭建安装顶架2的时候,顶架2顶端部分是通过其组合块203和推动块204组合一起设置,通过组合块203一侧限定槽2031与推动块204一侧限定块2041的嵌合,使得组合块203能够与推动块204进行连接的时候,能够对其进行施力让其分离和组合合拢一起,从而使得整个顶架2能够进行移动的收缩合拢,减少顶架2的体积让其在安装到主体1上的时候提前将其组合一起方便对其进行搬运和携带,同时限定块2041一侧的滚动轴2042能够在限定块2041沿着限定槽2031位移的时候进行滚动减少其摩擦。
23.优选的,稳定杆201包括有圆轴2011和抵槽2012,圆轴2011为稳定杆201两侧通过
圆环套接设置的圆轴,且稳定杆201两侧圆轴2011位置分别靠近一侧的一端,抵槽2012为稳定杆201上下两侧表面靠近中部梯形状凹槽。在顶架2通过组合块203和推动块204进行收缩合拢时,其中部若干的稳定杆201会因为顶架2的合拢挤压,而迫使两端沿着嵌合槽202进行位移嵌合,因为稳定杆201两端圆轴2011嵌合在嵌合槽202中的位移凹槽2021中,使得稳定杆201受到挤压受力的时候其两端圆轴2011会受力沿着位移凹槽2021进行位移,来让稳定杆201发生倾斜让其能够让顶架2进行收缩合拢,同时因为圆轴2011是分别嵌合设置在稳定杆201两侧靠近一端处,使得会分别嵌合在嵌合槽202中上下两个部分的位移凹槽2021中,来对圆轴2011的位移方向受到限制,只能够向一个方向进行位移,从而使得稳定杆201能够稳定向一个方向进行偏移,来让稳定杆201倾斜90度两侧部分嵌合在两侧嵌合槽202中,让顶架2能够在收缩合拢的时候其稳定杆201也能够进行收缩。
24.优选的,嵌合槽202包括有位移凹槽2021、抵块2022和收缩凹槽2023,位移凹槽2021为嵌合槽202凹槽内壁上下两侧长方形状凹槽,且嵌合槽202中的位移凹槽2021分别设置在稳定杆201两端两个嵌合槽202中内壁的上半部分和下半部分,抵块2022为嵌合槽202凹槽开口处上下两侧嵌合设置的梯形状方块,且抵块2022与抵槽2012相嵌合,收缩凹槽2023为嵌合槽202中部连接抵块2022的凹槽,且嵌合槽202底端通过弹簧与抵块2022底端相连接。稳定杆201在发生倾斜嵌合在嵌合槽202中的时候,会对嵌合槽202中的抵块2022进行挤压,迫使抵块2022会嵌合进收缩凹槽2023中,然后当稳定杆201倾斜90度两侧部分完全嵌合进嵌合槽202的时候,抵块2022会因为收缩凹槽2023中的弹簧弹性让其弹出,嵌合进稳定杆201上的抵槽2012中进行嵌合,从而能够对稳定杆201一定的连接,使得顶架2能够在收缩合拢一起的时候不会轻易的自行分离开来。
25.优选的,组合块203包括有限定槽2031,限定槽2031为组合块203一侧呈长方形状的凹槽,且限定槽2031凹槽内壁上下两侧还延伸设置有长方形状凹槽。
26.优选的,推动块204包括有限定块2041和滚动轴2042,限定块2041为推动块204一侧与限定槽2031嵌合的凸块,滚动轴2042为限定块2041一侧表面凸出部分嵌合设置的圆轴。
27.(四)工作原理
28.本实用新型提供了一种混凝土建筑屋顶的支撑结构,首先将主体1安装连接在房屋的顶部,然后在将顶架2安装在主体1的顶端进行搭建,然后在顶架2的顶端表面搭建其板材,然后用混凝土进行浇铸进行固定,而在搭建安装顶架2的时候,顶架2顶端部分是通过其组合块203和推动块204组合一起设置,通过组合块203一侧限定槽2031与推动块204一侧限定块2041的嵌合,使得组合块203能够与推动块204进行连接的时候,能够对其进行施力让其分离和组合合拢一起,从而使得整个顶架2能够进行移动的收缩合拢,减少顶架2的体积让其在安装到主体1上的时候提前将其组合一起方便对其进行搬运和携带,同时限定块2041一侧的滚动轴2042能够在限定块2041沿着限定槽2031位移的时候进行滚动减少其摩擦,同时在顶架2通过组合块203和推动块204进行收缩合拢时,其中部若干的稳定杆201会因为顶架2的合拢挤压,而迫使两端沿着嵌合槽202进行位移嵌合,因为稳定杆201两端圆轴2011嵌合在嵌合槽202中的位移凹槽2021中,使得稳定杆201受到挤压受力的时候其两端圆轴2011会受力沿着位移凹槽2021进行位移,来让稳定杆201发生整体倾斜让其能够让顶架2进行收缩合拢,同时因为圆轴2011是分别嵌合设置在稳定杆201两侧靠近一端处,使得会分
别嵌合在嵌合槽202中上下两个部分的位移凹槽2021中,来对圆轴2011的位移方向受到限制,只能够向一个方向进行位移,从而使得稳定杆201能够稳定向一个方向进行偏移,来让稳定杆201倾斜90度两侧部分嵌合在两侧嵌合槽202中,让顶架2能够在收缩合拢的时候其稳定杆201也能够进行收缩,最后稳定杆201在发生倾斜嵌合在嵌合槽202中的时候,会对嵌合槽202中的抵块2022进行挤压,迫使抵块2022会嵌合进收缩凹槽2023中,然后当稳定杆201倾斜90度两侧部分完全嵌合进嵌合槽202的时候,抵块2022会因为收缩凹槽2023中的弹簧弹性让其弹出,嵌合进稳定杆201上的抵槽2012中进行嵌合,从而能够对稳定杆201一定的连接,使得顶架2能够在收缩合拢一起的时候不会轻易的自行分离开来。
