一种水泥稳定碎石混合料配比设备的制作方法

1.本实用新型涉及一种碎石混合料配比设备,特别是涉及一种水泥稳定碎石混合料配比设备,属于碎石混合料配比技术领域。


背景技术:

2.水泥稳定碎石基层是水泥稳定类路面的半刚性基层,具有良好的强度、整体性、水稳定性、抗冻性以及经济效益显著等众多的优点,广泛应用于我国各等级公路建设中。但早期裂缝的出现,以及由此引起的沥青面层反射裂缝的出现,严重影响道路的平整度和行驶的舒适性,加大了养护资金投入,对道路耐久性构成了威胁。
3.在对水泥碎石加工时,需要对物料进行配比,从而保证后期加工出来的物料更为耐用、坚固,现有的碎石配比一般都是人为进行重量测量,在使用时,难度较大、费力,针对上述问题,本实用提出了一种水泥稳定碎石混合料配比设备来方便人们使用。


技术实现要素:

4.本实用新型要解决的技术问题是提供一种水泥稳定碎石混合料配比设备,该一种水泥稳定碎石混合料配比设备能够实现对物料进行及时称重,从而保证配比更为精确,解决了现有技术中因为配比出现误差,导致生产物料出现低质量的技术问题。
5.为解决上述问题,提供以下技术方案:
6.设计一种水泥稳定碎石混合料配比设备,包括底座,所述底座的上端固定设置有承接管,所述承接管的上端固定设置有混合箱,所述混合箱的上端固定设置有入料箱,所述入料箱的一侧转动设置有称重箱,所述称重箱的上端固定设置有固定座,所述固定座的底端固定设置有称重器,所述入料箱的上端开设有滑槽;
7.所述混合箱的一侧固定设置有油缸,所述油缸的上端固定设置有连接杆,所述称重箱的下端固定设置有安装座,所述安装座的后端固定设置有转轴,所述转轴的外壁设置有套筒。
8.进一步的,所述入料箱的上端固定设置有固定架,所述固定架的内部固定设置有电动推杆。
9.进一步的,所述滑槽的内部设置有挡板,所述电动推杆的下端与挡板的上端固定连接。
10.进一步的,所述入料箱的一侧开设有出料孔。
11.进一步的,所述连接杆的上端与套筒固定连接。
12.进一步的,所述底座的一侧固定设置有排料管。
13.进一步的,所述称重箱的前端固定设置有重量显示器。
14.与现有技术相比,本实用新型的有益效果在于:
15.1、本实用新型,通过设置有可以对用到的碎石、或者物料进行称重的结构,不需要人工进行称重,然后在送入混合箱,在需要进行配料时,直接对原料进行称重即可,使用比
较方便;
16.2、本实用新型,通过设置有对称重后的物料直接倾倒的结构,使用比较方便,不需要人工进行上料,使用比较方便,相对人性化。
17.参照后文的说明和附图,详细公开了本实用新型的特定实施方式,指明了本实用新型的原理可以被采用的方式。应该理解,本实用新型的实施方式在范围上并不因而受到限制。在所附权利要求的精神和条款的范围内,本实用新型的实施方式包括许多改变、修改和等同。
附图说明
18.附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

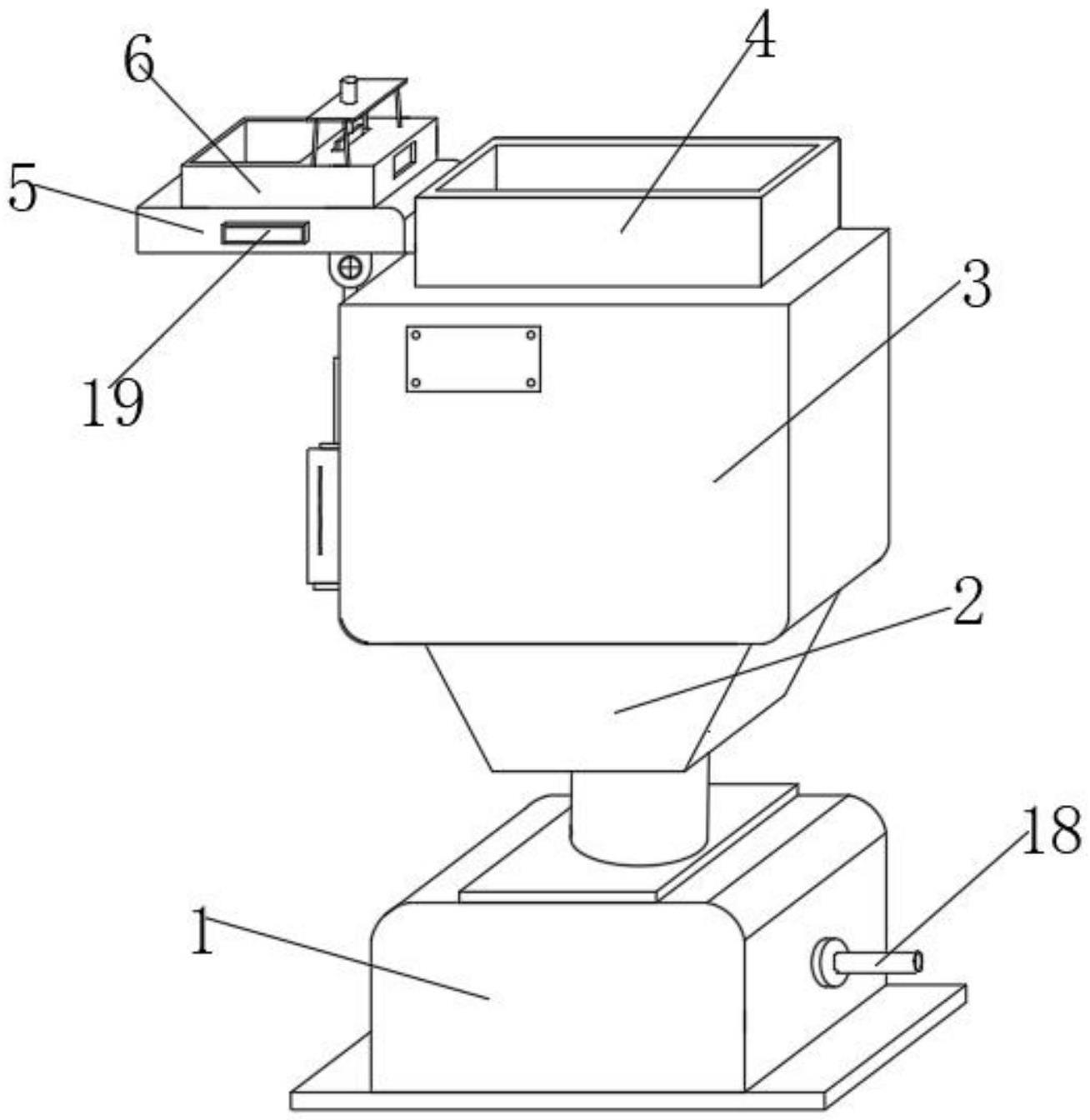

19.图1为按照本实用新型的一种水泥稳定碎石混合料配比设备的整体结构示意图;
20.图2为按照本实用新型的一种水泥稳定碎石混合料配比设备的正剖结构示意图;
21.图3为图2中a处的放大视图;
22.图4为按照本实用新型的一种水泥稳定碎石混合料配比设备的局部结构示意图。
23.图中:1、底座;2、承接管;3、混合箱;4、入料箱;5、称重箱;6、固定座;7、称重器;8、滑槽;9、固定架;10、电动推杆;11、挡板;12、出料孔;13、油缸;14、连接杆;15、安装座;16、转轴;17、套筒;18、排料管;19、重量显示器。
具体实施方式
24.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
25.如图1-图4所示,本实施例提供的一种水泥稳定碎石混合料配比设备,包括底座1,底座1的上端固定设置有承接管2,承接管2的上端固定设置有混合箱3,混合箱3用来放置混合的物料,混合箱3的上端固定设置有入料箱4,入料箱4的一侧转动设置有称重箱5,称重箱5的上端固定设置有固定座6,固定座6的底端固定设置有称重器7,称重器7对物料进行称重,入料箱4的上端开设有滑槽8,滑槽8设置挡板11;
26.混合箱3的一侧固定设置有油缸13,油缸13的上端固定设置有连接杆14,称重箱5的下端固定设置有安装座15,安装座15的后端固定设置有转轴16,转轴16的外壁设置有套筒17,
27.在本实施例中,如图1-4所示,
28.较佳的,入料箱4的上端固定设置有固定架9,固定架9用来设置电动推杆10,固定架9的内部固定设置有电动推杆10,电动推杆10用来控制挡板11的关闭。
29.较佳的,滑槽8的内部设置有挡板11,电动推杆10的下端与挡板11的上端固定连接。
30.较佳的,入料箱4的一侧开设有出料孔12。
31.较佳的,连接杆14的上端与套筒17固定连接。
32.较佳的,底座1的一侧固定设置有排料管18。
33.较佳的,称重箱5的前端固定设置有重量显示器19。
34.本实用新型的使用原理及使用流程:在使用时,将需要配对的原料放入到固定座6的内部,原料对称重器7进行挤压,重量显示器19从而将原料的重量显示出来,碎石重量配对后,启动油缸13,从而带动称重箱5转动,启动电动推杆10,从而带动挡板11提高,从而将称重后的物料放入到混合箱3进行加工,使用比较方便,不需要认为多次搬运,相对减少人力。
35.在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
36.在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体的连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以根据具体的情况理解上述术语在本实用新型中的具体含义。
37.以上结合具体的实施方式对本实用新型进行了描述,但本领域技术人员应该清楚,这些描述都是示例性的,并不是对本实用新型保护范围的限制。本领域技术人员可以根据本实用新型的精神和原理对本实用新型作出各种变型和修改,这些变型和修改也在本实用新型的范围内。


技术特征:
1.一种水泥稳定碎石混合料配比设备,其特征在于,包括底座(1),所述底座(1)的上端固定设置有承接管(2),所述承接管(2)的上端固定设置有混合箱(3),所述混合箱(3)的上端固定设置有入料箱(4),所述入料箱(4)的一侧转动设置有称重箱(5),所述称重箱(5)的上端固定设置有固定座(6),所述固定座(6)的底端固定设置有称重器(7),所述入料箱(4)的上端开设有滑槽(8);所述混合箱(3)的一侧固定设置有油缸(13),所述油缸(13)的上端固定设置有连接杆(14),所述称重箱(5)的下端固定设置有安装座(15),所述安装座(15)的后端固定设置有转轴(16),所述转轴(16)的外壁设置有套筒(17)。2.根据权利要求1所述的一种水泥稳定碎石混合料配比设备,其特征在于,所述入料箱(4)的上端固定设置有固定架(9),所述固定架(9)的内部固定设置有电动推杆(10)。3.根据权利要求2所述的一种水泥稳定碎石混合料配比设备,其特征在于,所述滑槽(8)的内部设置有挡板(11),所述电动推杆(10)的下端与挡板(11)的上端固定连接。4.根据权利要求1所述的一种水泥稳定碎石混合料配比设备,其特征在于,所述入料箱(4)的一侧开设有出料孔(12)。5.根据权利要求1所述的一种水泥稳定碎石混合料配比设备,其特征在于,所述连接杆(14)的上端与套筒(17)固定连接。6.根据权利要求1所述的一种水泥稳定碎石混合料配比设备,其特征在于,所述底座(1)的一侧固定设置有排料管(18)。7.根据权利要求1所述的一种水泥稳定碎石混合料配比设备,其特征在于,所述称重箱(5)的前端固定设置有重量显示器(19)。

技术总结
本实用新型公开了一种水泥稳定碎石混合料配比设备,属于水泥稳定碎石混合料配技术领域,包括底座,所述底座的上端固定设置有承接管,所述承接管的上端固定设置有混合箱,所述混合箱的上端固定设置有入料箱,所述入料箱的一侧转动设置有称重箱,所述称重箱的上端固定设置有固定座,所述固定座的底端固定设置有称重器,所述入料箱的上端开设有滑槽,所述混合箱的一侧固定设置有油缸,所述油缸的上端固定设置有连接杆,所述称重箱的下端固定设置有安装座,所述安装座的后端固定设置有转轴,所述转轴的外壁设置有套筒。由此,能够实现称重后的自动上料,使用比较方便、快捷。快捷。快捷。
