1.本实用新型涉及砂浆搅拌技术领域，特别是一种建筑施工用砂浆搅拌装置。


背景技术：

2.砂浆是建筑上砌砖使用的黏结物质，由一定比例的沙子和胶结材料加水和成，也叫灰浆，也作沙浆。砂浆是由胶凝材料和细骨料加水拌合而成。用无机胶凝材料与细集料和水按比例拌和而成，也称灰浆。用于砌筑和抹灰工程，可分为砌筑砂浆和抹面砂浆，前者用于砖、石块、砌块等的砌筑以及构件安装，在砂浆进行混料时，需要用到搅拌装置。
3.在中国实用新型cn215434344u中公开了一种建筑施工用的砂浆搅拌装置，该建筑施工用的砂浆搅拌装置采用了行进机构，解决了搅拌箱不便移动的问题，同时保证了装置的便捷性，但是该建筑施工用的砂浆搅拌装置在使用中还存在以下问题：
4.该建筑施工用的砂浆搅拌装置通过中部的搅拌结构旋转进行搅拌，但是砂浆具有一定的粘性，搅拌过程中容易粘附到搅拌罐的罐壁上，而该建筑施工用的砂浆搅拌装置的搅拌结构无法接触到罐壁上，导致粘附的砂浆无法均匀融合搅拌，影响搅拌的同时，还容易凝固到罐壁，影响搅拌罐的使用。


技术实现要素：

5.本实用新型的目的旨在至少解决所述技术缺陷之一。
6.为此，本实用新型的一个目的在于提出一种建筑施工用砂浆搅拌装置，以解决背景技术中所提到的问题，克服现有技术中存在的不足。
7.为了实现上述目的，本实用新型一方面的实施例提供一种建筑施工用砂浆搅拌装置，包括罐体，所述罐体顶部的中心处转动连接有套管，所述套管的内壁转动连接有转轴，所述转轴的顶部凸出于套管的顶部，所述套管外壁的顶部固定连接有第一锥齿轮，所述转轴的顶部固定连接有第二锥齿轮，所述套管外壁的顶部固定连接有若干搅拌臂，所述转轴的底部固定连接有若干刮板，若干所述刮板顶部远离转轴的一侧共同固定连接有固定环板，所述固定环板的顶部固定连接有推料涡旋页，所述推料涡旋页的外侧与罐体的内壁相接触，所述罐体顶部的一侧固定连接有支架，所述支架的顶部固定连接有驱动电机，所述驱动电机的输出端固定连接有驱动锥齿轮，所述驱动锥齿轮的上下两侧分别与第二锥齿轮以及第一锥齿轮啮合连接。
8.由上述任一方案优选的是，所述罐体顶部的一侧固定连接有加料斗，所述加料斗与罐体的内部相连通，所述罐体底部的一侧固定连接有排料阀，所述排料阀与罐体的顶部相连通。
9.采用上述方案达到的技术效果是：通过加料斗便于加入原材料，通过排料阀可以排出搅拌完成的材料。
10.由上述任一方案优选的是，所述罐体底面的边缘处固定连接有若干支撑腿，若干所述支撑腿的长度均大于排料阀的长度，若干所述支撑腿围绕罐体环形阵列分布。
11.采用上述方案达到的技术效果是：使排料阀被架起，使底部留出接料的空间。
12.由上述任一方案优选的是，若干所述搅拌臂围绕套管环形阵列分布，若干所述搅拌臂均向下弯曲设置，若干所述搅拌臂的上下分布高度与罐体内壁的深度相适配。
13.采用上述方案达到的技术效果是：使得搅拌臂可以最大程度的提供搅拌力，实现砂浆的混合搅拌。
14.由上述任一方案优选的是，若干所述刮板的底部均与罐体内壁的底面相接触，若干所述刮板的长度均与罐体内壁的半径相适配，所述推料涡旋页的上下分布高度与罐体内壁的深度相适配。
15.采用上述方案达到的技术效果是：使刮板转动时，可以完全推动罐体内壁底面的砂浆流动，同时推料涡旋页也可以在转动时推动罐壁粘附的砂浆推动，使其脱离。
16.由上述任一方案优选的是，所述转轴的底部与罐体内壁的底面转动连接，所述套管底部与罐体内壁底面的间距大于刮板的上下高度。
17.采用上述方案达到的技术效果是：使刮板可以从套管的底部伸出到罐体内壁，防止刮板的转动与套管的转动相互干涉。
18.与现有技术相比，本实用新型所具有的优点和有益效果为：
19.1、该建筑施工用砂浆搅拌装置，通过驱动电机驱动套管与转轴正反转，使得若干搅拌臂与若干刮板以及推料涡旋页同步相反转动，提高搅拌混合效果的同时，对搅拌罐的底面以及侧面进行了刮动，使粘附的砂浆脱离，提高混合效果的同时，防止了砂浆凝固到罐壁。
20.2、该建筑施工用砂浆搅拌装置，通过若干刮板转动，可以推动砂浆流到排料阀的位置，便于砂浆完全排出。
附图说明

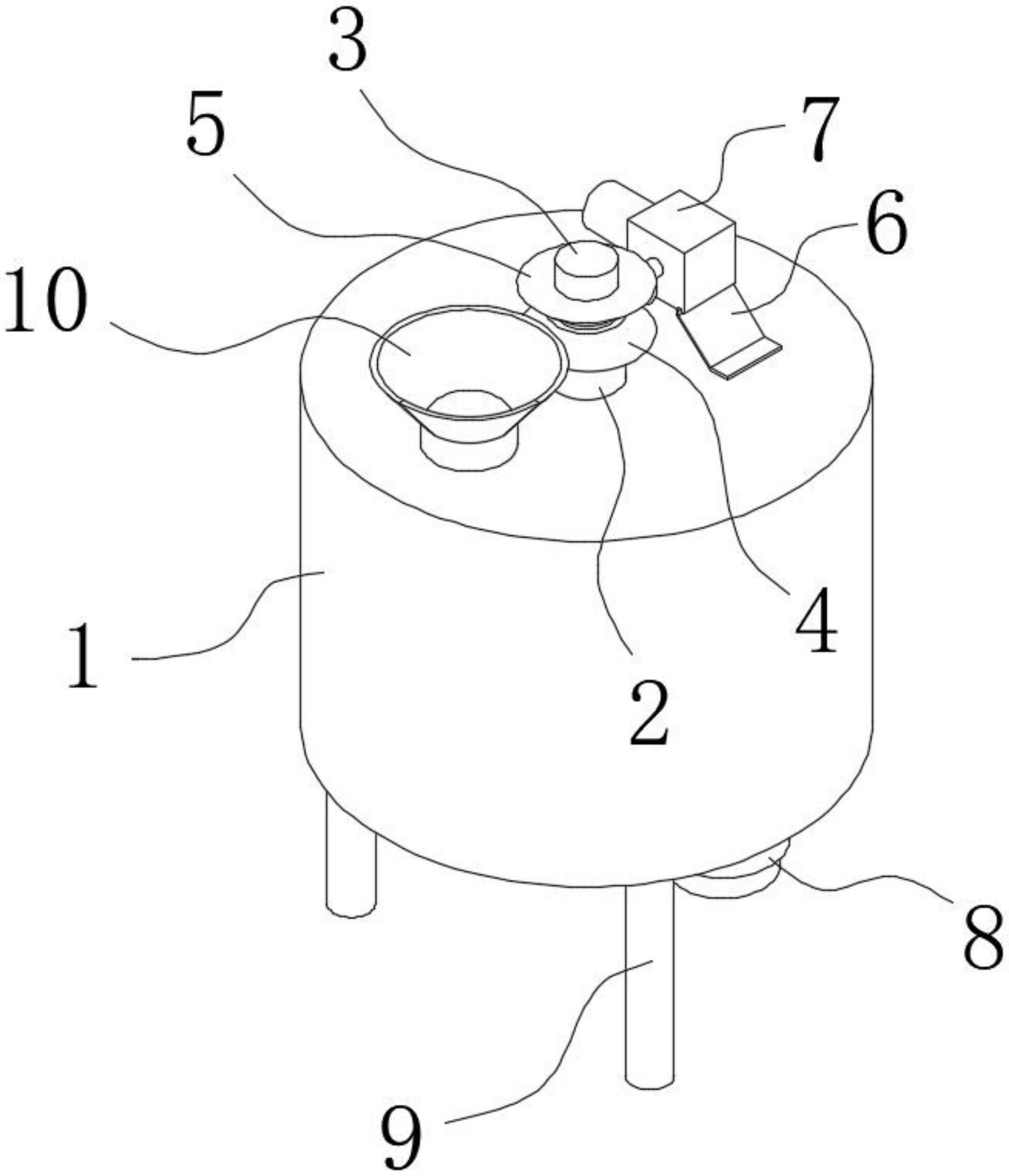

21.图1为本实用新型的结构示意图；
22.图2为本实用新型横截面的结构示意图；
23.图3为本实用新型纵截面的结构示意图。
24.图中：1-罐体，2-套管，3-转轴，4-第一锥齿轮，5-第二锥齿轮，6-支架，7-驱动电机，8-排料阀，9-支撑腿，10-加料斗，11-驱动锥齿轮，12-搅拌臂，13-刮板，14-固定环板，15-推料涡旋页。
具体实施方式
25.下面结合附图对本实用新型做进一步的描述，但本实用新型的保护范围不局限于以下所述。
26.实施例一：如图1至图3所示，一种建筑施工用砂浆搅拌装置，它包括罐体1，罐体1顶部的中心处转动连接有套管2，套管2的内壁转动连接有转轴3，转轴3的顶部凸出于套管2的顶部，套管2外壁的顶部固定连接有第一锥齿轮4，转轴3的顶部固定连接有第二锥齿轮5，套管2外壁的顶部固定连接有若干搅拌臂12，转轴3的底部固定连接有若干刮板13，若干刮板13顶部远离转轴3的一侧共同固定连接有固定环板14，固定环板14的顶部固定连接有推料涡旋页15，推料涡旋页15的外侧与罐体1的内壁相接触，罐体1顶部的一侧固定连接有支
架6，支架6的顶部固定连接有驱动电机7，驱动电机7的输出端固定连接有驱动锥齿轮11，驱动锥齿轮11的上下两侧分别与第二锥齿轮5以及第一锥齿轮4啮合连接。
27.作为本实用新型的一种可选技术方案，罐体1顶部的一侧固定连接有加料斗10，加料斗10与罐体1的内部相连通，罐体1底部的一侧固定连接有排料阀8，排料阀8与罐体1的顶部相连通，通过加料斗10便于加入原材料，通过排料阀8可以排出搅拌完成的材料。
28.作为本实用新型的一种可选技术方案，罐体1底面的边缘处固定连接有若干支撑腿9，若干支撑腿9的长度均大于排料阀8的长度，若干支撑腿9围绕罐体1环形阵列分布，从而使排料阀8被架起，使底部留出接料的空间。
29.作为本实用新型的一种可选技术方案，若干搅拌臂12围绕套管2环形阵列分布，若干搅拌臂12均向下弯曲设置，若干搅拌臂12的上下分布高度与罐体1内壁的深度相适配，使得搅拌臂12可以最大程度的提供搅拌力，实现砂浆的混合搅拌。
30.作为本实用新型的一种可选技术方案，若干刮板13的底部均与罐体1内壁的底面相接触，若干刮板13的长度均与罐体1内壁的半径相适配，推料涡旋页15的上下分布高度与罐体1内壁的深度相适配，从而使刮板13转动时，可以完全推动罐体1内壁底面的砂浆流动，同时推料涡旋页15也可以在转动时推动罐壁粘附的砂浆推动，使其脱离。
31.作为本实用新型的一种可选技术方案，转轴3的底部与罐体1内壁的底面转动连接，套管2底部与罐体1内壁底面的间距大于刮板13的上下高度，从而使刮板13可以从套管2的底部伸出到罐体1内壁，防止刮板13的转动与套管2的转动相互干涉。
32.一种建筑施工用砂浆搅拌装置，工作原理如下：
33.1)通过加料斗10加入物料与水后，启动驱动电机7；
34.2)驱动电机7驱动套管2与转轴3正反转，使得若干搅拌臂12与若干刮板13以及推料涡旋页15同步相反转动，实现物料的混合，同时若干刮板13以及推料涡旋页15对搅拌罐的底面以及侧面进行了刮动，实现对罐壁的清理；
35.3)完成后，开启排料阀8排出物料，同时通过若干刮板13转动，可以推动砂浆流到排料阀8的位置，使砂浆完全排出。
36.综上所述，该建筑施工用砂浆搅拌装置，通过驱动电机7驱动套管2与转轴3正反转，使得若干搅拌臂12与若干刮板13以及推料涡旋页15同步相反转动，提高搅拌混合效果的同时，对搅拌罐的底面以及侧面进行了刮动，使粘附的砂浆脱离，提高混合效果的同时，防止了砂浆凝固到罐壁，再通过若干刮板13转动，可以推动砂浆流到排料阀8的位置，便于砂浆完全排出。
