1.本实用新型涉及电子雾化器技术领域，尤其涉及一种快速换弹新型结构电子雾化器。


背景技术：

2.电子雾化器一般都由三部分构成：电池、雾化器、烟弹，其他配件，电池内部构造使用相同的基本组成部分：主板,充电电池,电子电路，多数电子雾化器是使用锂离子及二次电池电源元件，电池是电子雾化器最大的组成部分，有些电子雾化器使用电子气流传感器启动该加热元件，一吸气就会使电池电路工作，雾化器的构造就是一个加热元器件，通过电池供电发热，使其旁边的烟油挥发，形成烟雾。
3.现有技术中，电子雾化器往往是一个整体的结构，将电池、主板以及油仓等结构全部集成在一个外壳内，这就造成了当油仓报废，或者发热芯的寿命用尽时，往往会因为普通的消费者不具有更换操作的能力，使得整个电子雾化器被消费者直接丢弃，进而造成电池之类的可以循环利用的材料浪费，而这些电子垃圾又会再次造成环境的污染。


技术实现要素：

4.本实用新型的目的在于提供一种快速换弹新型结构电子雾化器，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种快速换弹新型结构电子雾化器，包括油仓组件和供电组件，所述供电组件用于给油仓组件进行供电，所述供电组件活动连接在所述油仓组件的底侧上；
6.还包括两个环形磁铁，所述环形磁铁安装在所述供电组件上，所述油仓组件通过两个环形磁铁吸附在所述供电组件上。
7.在本实用新型的较佳实施例中，所述油仓组件包括上外壳和底盖，所述底盖卡接在所述上外壳上，所述上外壳的上部设有凸起的吸嘴，所述底盖内设有铁片或者磁铁，用于吸附所述环形磁铁。
8.在本实用新型的较佳实施例中，所述上外壳内安装有油仓外壳，所述油仓外壳内填充有储油棉，储油棉的底侧设有底盖密封硅胶，底盖通过底盖密封硅胶将储油棉密封在油仓外壳内。
9.在本实用新型的较佳实施例中，所述油仓外壳与所述上外壳之间设有密封硅胶，用以将油仓外壳内的烟油进行密封。
10.在本实用新型的较佳实施例中，所述储油棉内集成有发热丝组件，所述底盖上安装有两个电极，两个电极均连接在发热丝组件上，用来给发热丝组件进行供电。
11.在本实用新型的较佳实施例中，所述供电组件包括下外壳和顶盖，所述顶盖卡接在所述下外壳上，所述顶盖上套接有金属环。
12.在本实用新型的较佳实施例中，所述下外壳的底壁上安装有主板，主板上套接有
主板固定盖，所述主板固定盖将所述主板卡接在下外壳内，所述主板上设有咪头，所述咪头上套接有咪头硅胶，用来对咪头进行密封，所述主板固定盖设有凹槽，咪头硅胶嵌装在凹槽内。
13.在本实用新型的较佳实施例中，所述主板固定盖上设有电池，所述顶盖将所述电池卡接在所述主板固定盖上，所述主板电性连接在所述电池上。
14.在本实用新型的较佳实施例中，所述电池上连接有两个弹簧电极，两个所述弹簧电极分别与两个所述电极相适配，两个所述环形磁铁套接在两个所述弹簧电极上，所述环形磁铁与所述弹簧电极之间填充有橡胶绝缘垫。
15.本实用新型的有益效果是：
16.本实用新型中，通过将电子雾化器拆分为油仓组件和供电组件，并且油仓组件与供电组件采用磁吸连接，发热丝组件使用寿命完结后可以和油仓组件一同快速更换，而供电组件可以继续使用既可以节约资源同时更为环保，供电组件采用新型结构，节省成本的同时保证了结构和吸阻的稳定性。
附图说明
17.图1为本实用新型提出的一种快速换弹新型结构电子雾化器的结构示意图；

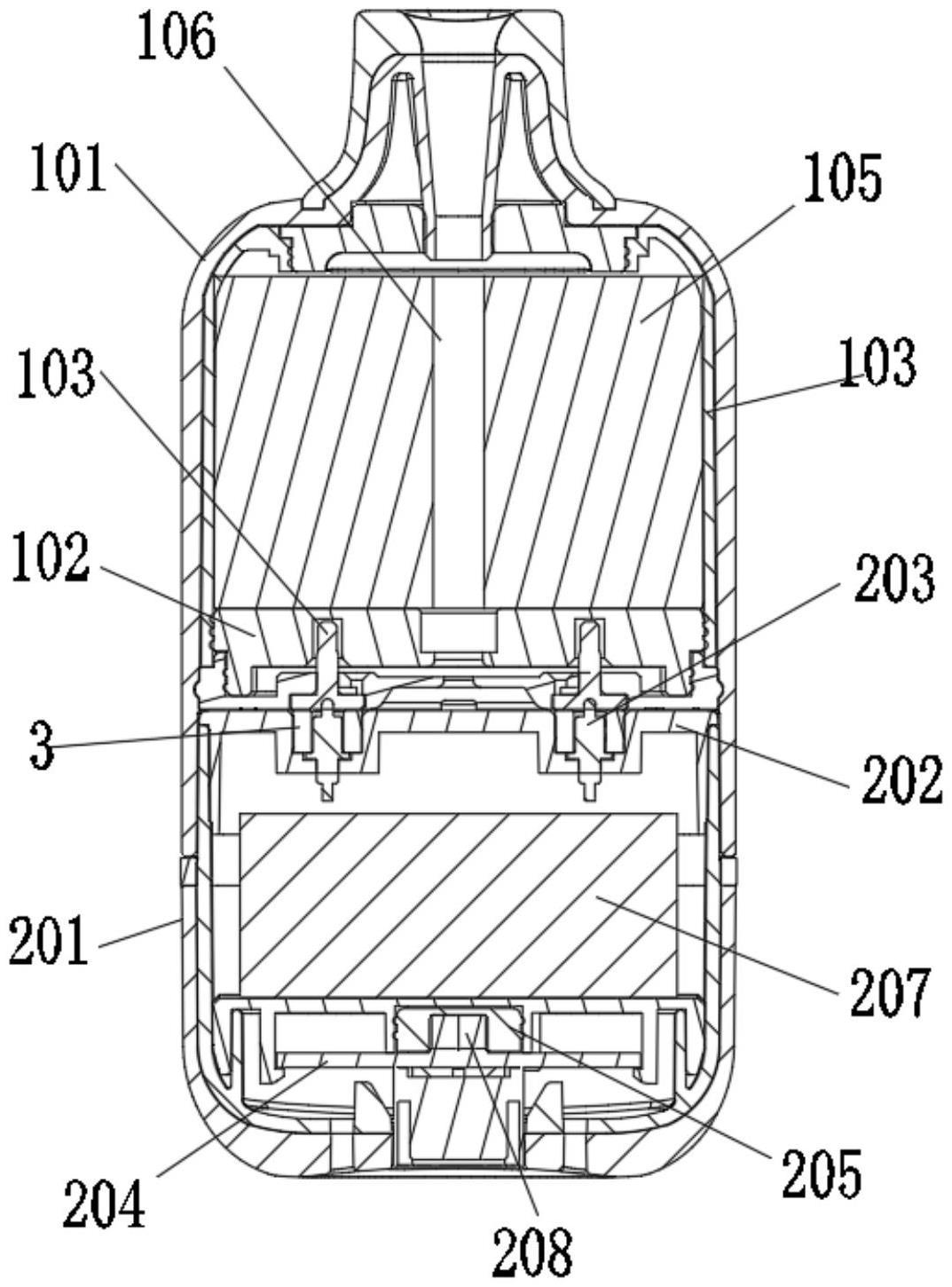

18.图2为本实用新型提出的一种快速换弹新型结构电子雾化器的剖视结构示意图；
19.图3为本实用新型提出的一种快速换弹新型结构电子雾化器的油仓组件的爆炸结构示意图；
20.图4为本实用新型提出的一种快速换弹新型结构电子雾化器的供电组件的爆炸结构示意图。
21.图中：1、油仓组件；101、上外壳；102、底盖；103、油仓外壳；104、密封硅胶；105、储油棉；106、发热丝组件；107、底盖密封硅胶；108、电极；2、供电组件；201、下外壳；202、顶盖；203、弹簧电极；204、主板；205、咪头硅胶；206、主板固定盖；207、电池；208、咪头；209、金属环；3、环形磁铁。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
23.实施例1
24.参照图1-4，本实施例提供了一种快速换弹新型结构电子雾化器，包括油仓组件1和供电组件2，供电组件2用于给油仓组件1进行供电，供电组件2活动连接在油仓组件1的底侧上；
25.还包括两个环形磁铁3，环形磁铁3安装在供电组件2上，油仓组件1通过两个环形磁铁3吸附在供电组件2上，通过环形磁铁3可以将油仓组件1和供电组件2便捷的进行连接，发热芯3使用寿命完结后可以和油仓组件1一同快速更换，而供电组件2可以继续使用更为环保，供电组件2采用新型结构，节省成本的同时保证了结构和吸阻的稳定性。
26.本实用新型中，油仓组件1包括上外壳101和底盖102，底盖102卡接在上外壳101
上，上外壳101的上部设有凸起的吸嘴，底盖102内设有铁片或者磁铁，用于吸附环形磁铁3。
27.本实用新型中，上外壳101内安装有油仓外壳103，油仓外壳103内填充有储油棉105，储油棉105的底侧设有底盖密封硅胶107，底盖102通过底盖密封硅胶107将储油棉105密封在油仓外壳103内。
28.本实用新型中，油仓外壳103与上外壳101之间设有密封硅胶104，用以将油仓外壳103内的烟油进行密封。
29.本实用新型中，储油棉105内集成有发热丝组件106，底盖102上安装有两个电极108，两个电极108均连接在发热丝组件106上，用来给发热丝组件106进行供电。
30.本实用新型中，供电组件2包括下外壳201和顶盖202，顶盖202卡接在下外壳201上，顶盖202上套接有金属环209，下外壳201和顶盖202通过卡接的方式连接，使得整个供电组件2能够便于进行拆解维护和更换。
31.本实用新型中，下外壳201的底壁上安装有主板204，主板204上套接有主板固定盖206，主板固定盖206将主板204卡接在下外壳201内，主板204上设有咪头208，咪头208上套接有咪头硅胶205，用来对咪头208进行密封，主板固定盖206设有凹槽，咪头硅胶205嵌装在凹槽内，咪头207的密封采用咪头硅胶205，相较于一般的电子雾化器采用的一整块大硅胶做密封可以减小了硅胶的体积，节省了成本，同时结构更稳定，不易变形，吸阻也更稳定，使成品烟具的口感更好。
32.本实用新型中，主板固定盖206上设有电池207，顶盖202将电池207卡接在主板固定盖206上，主板204电性连接在电池207上，通过顶盖202将电池207固定住，能够便于将电池207进行拆卸更换，使得电子雾化器便于维护使用。
33.本实用新型中，电池207上连接有两个弹簧电极203，两个弹簧电极203分别与两个电极108相适配，两个环形磁铁3套接在两个弹簧电极203上，环形磁铁3与弹簧电极203之间填充有橡胶绝缘垫，环形磁铁3和弹簧电极203均嵌装在顶盖202内，可以有效的节约占用空间，缩小电子雾化器的体积。
34.工作原理：
35.将传统的一体式电子雾化器分成油仓组件1和供电组件2，将油仓设置在油仓组件1内，并将发热丝组件106集成在油仓组件1内，同时发热丝组件106上连接有两个电极108，将主板204和电池207点电气结构集成在供电组件2内，同时电池207上连接有两个弹簧电极203，并且顶盖202上设置有两个环形磁铁，供电组件2通过环形磁铁3吸附在底盖102上的铁片或者磁铁上，同时两个电极108能够与两个弹簧电极203接触，可以为油仓组件1供电，油仓组件1集成发热丝组件106，发热丝组件106使用寿命完结后可以和油仓组件1一同快速更换，而供电组件2可以继续使用更为环保，供电组件2采用新型结构，节省成本的同时保证了结构和吸阻的稳定性。
