1.本实用新型属于磨片机技术领域，具体是一种自吸尘式磨片机。


背景技术：

2.磨片机是可以将试片打磨到一定厚度供其他试验设备进行试验的设备，而双头磨片机是同时具有精磨和粗磨两组打磨机构的磨片机，现有技术中的双头磨片机在实际使用的过程中，一般都是通过在旋转机构上固定需要打磨的试片，并且通过打磨机构将试片打磨到一定的厚度，但是打磨机构在对试片进行打磨时，会产生粉末，而磨片机一般通过扇叶旋转进行吹风的方式进行去除粉末，但是吹动粉末会使得粉末在空气中漂浮，从而造成扬尘现象，并且粉末容易被吹入到旋转机构的下方，将会影响到旋转机构的移动，从而会对旋转机构造成损伤，因此需要对其进行改进。


技术实现要素：

3.本实用新型的目的是针对以上问题，本实用新型提供了一种自吸尘式磨片机，具有自动清除粉末的优点。
4.为实现上述目的，本实用新型提供如下技术方案：一种自吸尘式磨片机，包括底座，所述底座顶部的右端固定安装有打磨机构，所述底座顶部左端的前后方均活动安装有旋转机构，所述底座左端的前后方均活动连接有转轮，所述底座的正面和背面均开设有空腔，所述空腔的内部活动套接有收集盒，所述收集盒的正面固定连接有拉块，所述底座顶部的前后方均固定连接有位于旋转机构右侧的连接管，所述连接管的顶部固定连接有连接块，所述底座的内部固定套接有位于两个空腔之间的固定管，所述底座的右端固定安装有风机，所述风机的左端固定连通有吸气管，所述吸气管的另一端与固定管固定连通，所述风机的右端固定连通有排气管，所述收集盒的内部活动连接有滤网。
5.作为本实用新型优选的，所述底座的内部固定套接有位于空腔上方的磁铁，所述收集盒的右端固定套接有铁块，所述磁铁和铁块之间活动连接。
6.作为本实用新型优选的，所述底座正面和背面的顶部均固定连接有固定板，所述固定板顶部的左端和右端均固定连接有固定块，所述固定块的数量为两个，两个所述固定块之间固定连接有圆杆，所述固定板的正面开设有刻度纹。
7.作为本实用新型优选的，所述圆杆的外部活动套接有移动块，所述移动块的顶部固定连接有挡块，所述移动块右端的底部开设有凹槽。
8.作为本实用新型优选的，所述固定块的内部活动套接有位于圆杆上方的螺纹杆，所述螺纹杆的外部与移动块的内部螺纹套接，所述螺纹杆的左端固定连接有方块，所述方块的左端固定连接有圆块。
9.作为本实用新型优选的，所述固定块的左端固定连接有位于圆杆左侧的齿牙块，所述齿牙块的内部啮合连接有活动块，所述活动块的内部与方块的外部活动套接。
10.作为本实用新型优选的，所述活动块的左端固定连接有柔性弹簧，所述柔性弹簧
的另一端与圆块的右端固定连接。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过设置收集盒、连接管、连接块、滤网和风机，当风机运行时，可以通过固定管和吸气管吸取收集盒内部的气体，从而可以通过连接管和连接块吸取外界的气体，对打磨出的粉末进行吸附，并且滤网可以对粉末进行过滤，使得粉末储存在收集盒的内部，可以吸取打磨时产生的粉末，从而使得粉末不会被吹入到旋转机构的下方，对旋转机构的运动造成影响，并且不会造成扬尘现象。
13.2、本实用新型通过设置移动块、挡块、螺纹杆、凹槽和刻度纹，当螺纹杆发生转动时，可以通过移动块和螺纹杆之间的配合，使得移动块和挡块的整体发生活动，并且可以根据凹槽所对应的刻度纹，将挡块调整到合适的位置，从而使得挡块可以对旋转机构进行限位，使得旋转机构与挡块发生接触时，试片打磨的厚度与刻度纹的刻度相同，从而便于将试片打磨到需要的厚度。
附图说明

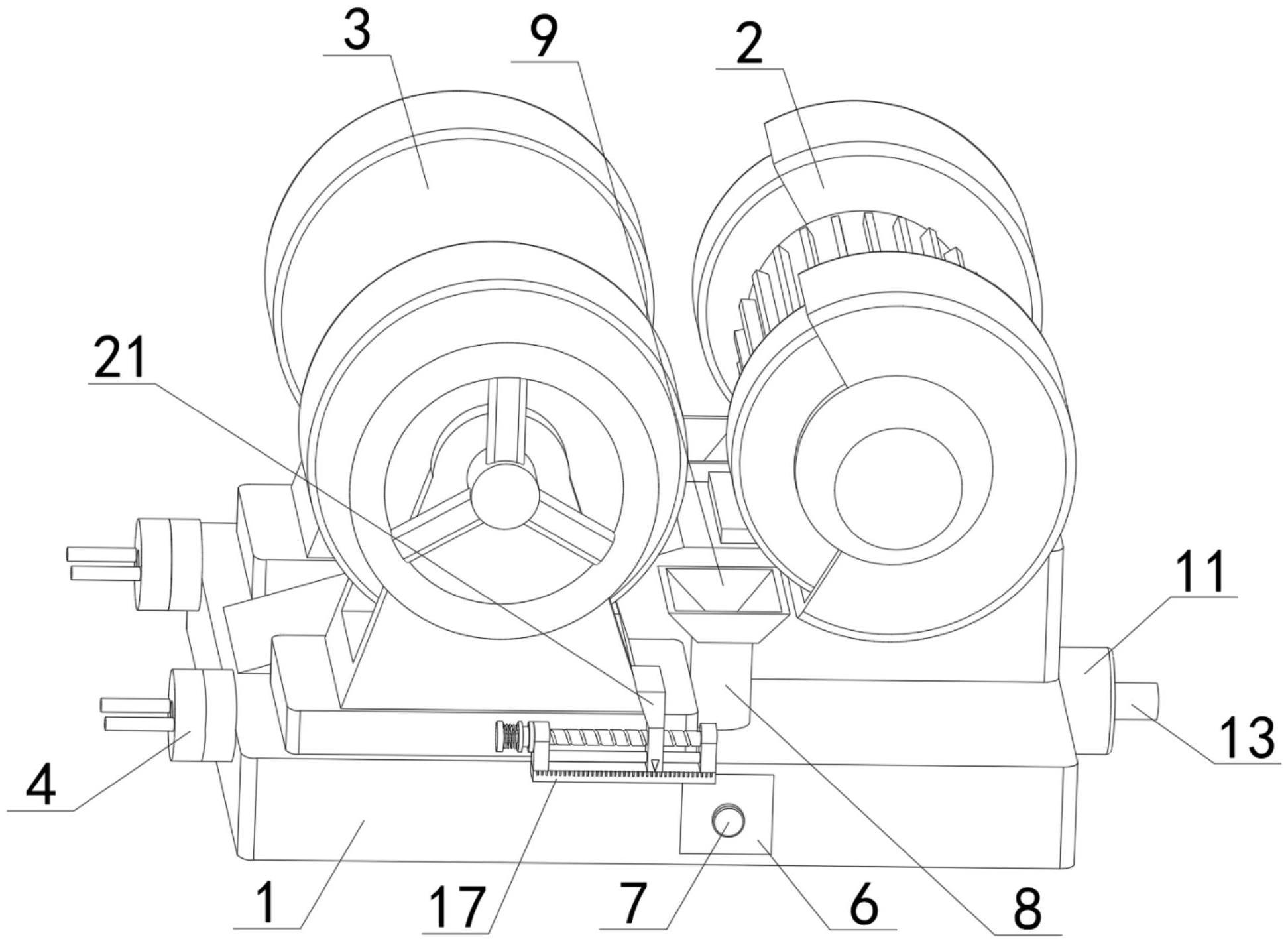

14.图1为本实用新型结构示意图；
15.图2为本实用新型侧面剖视结构示意图；
16.图3为本实用新型底座内部的剖视结构示意图；
17.图4为本实用新型固定块内部的剖视结构示意图；
18.图5为本实用新型齿牙块结构示意图。
19.图中：1、底座；2、打磨机构；3、旋转机构；4、转轮；5、空腔；6、收集盒；7、拉块；8、连接管；9、连接块；10、固定管；11、风机；12、吸气管；13、排气管；14、滤网；15、磁铁；16、铁块；17、固定板；18、固定块；19、圆杆；20、移动块；21、挡块；22、螺纹杆；23、方块；24、圆块；25、齿牙块；26、活动块；27、柔性弹簧；28、凹槽；29、刻度纹。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.如图1至图5所示，本实用新型提供一种自吸尘式磨片机，包括底座1，底座1顶部的右端固定安装有打磨机构2，底座1顶部左端的前后方均活动安装有旋转机构3，底座1左端的前后方均活动连接有转轮4，底座1的正面和背面均开设有空腔5，空腔5的内部活动套接有收集盒6，收集盒6的正面固定连接有拉块7，底座1顶部的前后方均固定连接有位于旋转机构3右侧的连接管8，连接管8的顶部固定连接有连接块9，底座1的内部固定套接有位于两个空腔5之间的固定管10，底座1的右端固定安装有风机11，风机11的左端固定连通有吸气管12，吸气管12的另一端与固定管10固定连通，风机11的右端固定连通有排气管13，收集盒6的内部活动连接有滤网14。
22.当风机11运行时，将会通过固定管10和吸气管12吸取收集盒6内部的气体，从而可以通过连接管8和连接块9吸取外界的气体，可以对打磨出的粉末进行吸附，并且可以将粉
末储存到收集盒6的内部。
23.参考图3，底座1的内部固定套接有位于空腔5上方的磁铁15，收集盒6的右端固定套接有铁块16，磁铁15和铁块16之间活动连接。
24.作为本实用新型的一种技术优化方案，通过磁铁15和铁块16的设计，可以通过磁力对收集盒6进行固定，使得收集盒6不会轻易发生意外活动，影响到收集盒6对粉末的收集效果。
25.参考图1、图4和图5，底座1正面和背面的顶部均固定连接有固定板17，固定板17顶部的左端和右端均固定连接有固定块18，固定块18的数量为两个，两个固定块18之间固定连接有圆杆19，固定板17的正面开设有刻度纹29。
26.作为本实用新型的一种技术优化方案，通过圆杆19的设计，可以通过螺纹杆22对移动块20进行限位，从而使得移动块20只能发生向左或向右运动。
27.参考图5，圆杆19的外部活动套接有移动块20，移动块20的顶部固定连接有挡块21，移动块20右端的底部开设有凹槽28。
28.作为本实用新型的一种技术优化方案，通过挡块21的设计，挡块21可以对旋转机构3进行限位，从而可以控制打磨的厚度，并且通过凹槽28可以根据刻度纹29对挡块21的位置进行调整。
29.参考图4，固定块18的内部活动套接有位于圆杆19上方的螺纹杆22，螺纹杆22的外部与移动块20的内部螺纹套接，螺纹杆22的左端固定连接有方块23，方块23的左端固定连接有圆块24。
30.作为本实用新型的一种技术优化方案，通过螺纹杆22的设计，当螺纹杆22发生转动时，通过移动块20和螺纹杆22之间的配合，可以使得移动块20和挡块21的整体发生运动。
31.参考图4，固定块18的左端固定连接有位于圆杆19左侧的齿牙块25，齿牙块25的内部啮合连接有活动块26，活动块26的内部与方块23的外部活动套接。
32.作为本实用新型的一种技术优化方案，通过齿牙块25的设计，可以使得活动块26无法发生转动，从而使得螺纹杆22无法转动，当活动块26发生向左运动后，活动块26可以发生转动。
33.参考图4，活动块26的左端固定连接有柔性弹簧27，柔性弹簧27的另一端与圆块24的右端固定连接。
34.作为本实用新型的一种技术优化方案，通过柔性弹簧27的设计，此时柔性弹簧27处于压缩的状态，因此将会推动活动块26，使得活动块26无法解除与齿牙块25的啮合。
35.本实用新型的工作原理及使用流程：
36.首先，操作人员可以将需要进行打磨的试片固定在旋转机构3的外部，接着操作人员可以拉动活动块26使其发生向左运动，从而解除齿牙块25与活动块26之间的啮合，之后操作人员可以转动活动块26，活动块26的转动将会通过方块23使得螺纹杆22发生转动，通过移动块20和螺纹杆22之间的配合，使得移动块20和挡块21的整体发生运动，从而可以根据需要打磨的厚度，将凹槽28移动到所对应的刻度纹29，之后操作人员可以松开活动块26，由于此时柔性弹簧27处于压缩的状态，因此柔性弹簧27将会推动活动块26，使得活动块26与齿牙块25发生啮合，从而使得螺纹杆22无法发生转动造成挡块21进行移动。
37.然后，操作人员可以启动打磨机构2和风机11，并且转动转轮4使得旋转机构3发生
向右运动，直到旋转机构3和挡块21发生接触，此时操作人员可以转动旋转机构3使得试片发生转动，从而使得打磨机构2可以对试片进行打磨，并且风机11的运行可以通过固定管10和吸气管12吸取收集盒6内部的气体，从而可以通过连接管8和连接块9吸取外界的气体，可以对打磨出的粉末进行吸附，使得粉末进入到收集盒6的内部，此时滤网14可以对粉末进行过滤，使得粉末储存在收集盒6的内部，之后操作人员可以通过拉动拉块7将收集盒6抽取出的方式，对收集盒6内部的粉末进行清理。
38.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
39.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
