1.本实用新型属于材料加工设备技术领域，尤其涉及一种四砂架对砂斜置式错位砂光机。


背景技术：

2.使用砂光机对工件进行砂光处理时，大部分需要对工件的两面都进行打磨、抛光。对于定厚工件的砂光处理，需要采用两台单面双砂架砂光机和翻板线连接起来，或是一台双面对砂砂光机和一台错位双面砂光机加中间送料台，虽然可以进行两面、定厚砂光，但占用空间大，时间长，浪费劳动力，生产成本高。


技术实现要素：

3.针对上述现有技术中存在的不足之处，本实用新型提供了一种一次完成定厚工件、双面砂的四砂架对砂斜置式错位砂光机。
4.本实用新型提供一种四砂架对砂斜置式错位砂光机，包括，
5.机架；
6.对砂装置总成，位于所述机架的一端，同时对工件的上表面、下表面进行切削、砂光；
7.第三砂光组件，设置在所述机架的下方，与所述对砂装置总成之间设置有过渡送料机构，所述工件经所述对砂装置总成加工后，通过所述过渡送料机构进入所述第三砂光组件，对所述工件的下表面进行再次切削、砂光；
8.第四砂光组件，设置在所述机架的上方，与所述第三砂光组件之间通过第四送料机构连接，所述工件经所述第三砂光组件加工后，通过所述第四送料机构进入所述第四砂光组件，对所述工件的上表面进行再次切削、砂光；
9.其中，所述第三砂光组件与所述第四砂光组件错位设置，且所述第三砂光组件与所述第四砂光组件形成夹角α1。
10.本技术方案的砂光机能够一次性完成工件的对砂砂光工艺和错位双面砂光工艺，占用空间小，自动化程度高，提高生产产量，减少劳动力。
11.在其中一些实施例中，所述第三砂光组件的砂光工作面的切线与所述工件进料方向的垂线之间的夹角为α2，且4
°
≤α2≤12
°
；
12.所述第四砂光组件的砂光工作面的切线与所述工件进料方向的垂线之间的夹角为α3，且4
°
≤α3≤12
°
；α2＝α3。
13.在其中一些实施例中，所述第三砂光组件与所述第四砂光组件的夹角α1为：α1＝α2 α3。
14.在其中一些实施例中，所述对砂装置总成，包括
15.第一砂光组件，设置在所述机架的上方，对所述工件的上表面进行切削；
16.第二砂光组件，设置在所述机架的下方，与所述第一砂光组件上下对称，对工件的
下表面进行切削。
17.在其中一些实施例中，所述过渡送料机构，包括，
18.减速电机，为所述过渡送料机构提供动力；
19.减速机组，包括一个主动减速机以及与所述主动减速机串联的多个被动减速机；
20.送料辊，有多个，所述送料辊的一端与所述主动减速机或被动减速机连接，另一端通过轴承固定在机架上；
21.所述减速电机的输出轴与所述主动减速机连接，所述减速电机转动，带动所述主动减速机转动，所述主动减速机带动所述被动减速机同时转动，从而带动所述送料辊转动，保证送料平稳，实现工件的运输。
22.在其中一些实施例中，所述过渡送料机构的长度大于所述工件的长度，能够避免对砂装置总成与第三砂光组件、第四砂光组件在切削工件时发生送料冲突，影响工件的切削精度。
23.在其中一些实施例中，所述对砂装置总成还连接有第一送料机构，所述第三砂光组件与所述过渡送料机构之间设置第三送料机构，所述第四砂光机组连接第四送料机构；
24.所述第一送料机构与所述过渡送料机构的结构相同；
25.所述第三送料机构包括输送电机、主动辊、从动辊、以及连接所述主动辊与所述从动辊之间的输送带，所述输送电机的输出轴带动所述主动辊转动，所述主动辊带动所述输送带、所述从动辊转动；
26.所述第四送料机构与所述第三送料机构的结构相同。
27.在其中一些实施例中，所述第三送料机构连接有第二高度调节装置，用于调节所述第三送料机构上的工件与所述第三砂光组件的距离；所述第四送料机构连接第三高度调节装置，用于调节所述第四送料机构上的工件与所述第四砂光组件的距离。
28.在其中一些实施例中，所述对砂装置总成的进料端和出料端均设置第一压料机构，防止工件在进入对砂装置总成、或者进入过度送料机构时发生打滑翘头现象，影响砂光精度；
29.所述第三砂光组件的进料端和出料端均设置第二压料机构，用于辅助工件进入第三砂光组件、进入第三送料机构，完成工件下表面的切削和砂光；
30.所述第四砂光组件的进料端和出料端均设置第三压料机构，用于辅助工件进入第四砂光组件、进入第四送料机构，完成工件上表面的切削和砂光。
31.在其中一些实施例中，所述第三压料机构的后端设置毛刷辊机构，用于清理经第四砂光组件处理后的工件的表面。
32.1.基于上述方案，本实用新型的四砂架对砂斜置式错位砂光机，整体结构布局合理，砂光机能够一次性完成工件的对砂砂光工艺和错位双面砂光工艺，占用空间小，自动化程度高，提高生产产量，减少劳动力；
33.2.过渡送料机构的长度大于工件的长度，能够避免对砂装置总成和第三砂光组件、第四砂光组件在工作时发生送料冲突，进而影响砂光精度；
34.3.第三砂光组件、第四砂光组件均与工件进料方向的垂线之间呈角度设置，使得工件砂光面更加均匀且精度高。
附图说明
35.此处所说明的附图用来提供对本实用新型的进一步理解，构成本技术的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：
36.图1为本实用新型四砂架对砂斜置式错位砂光机的一个实施例的主视结构示意图；

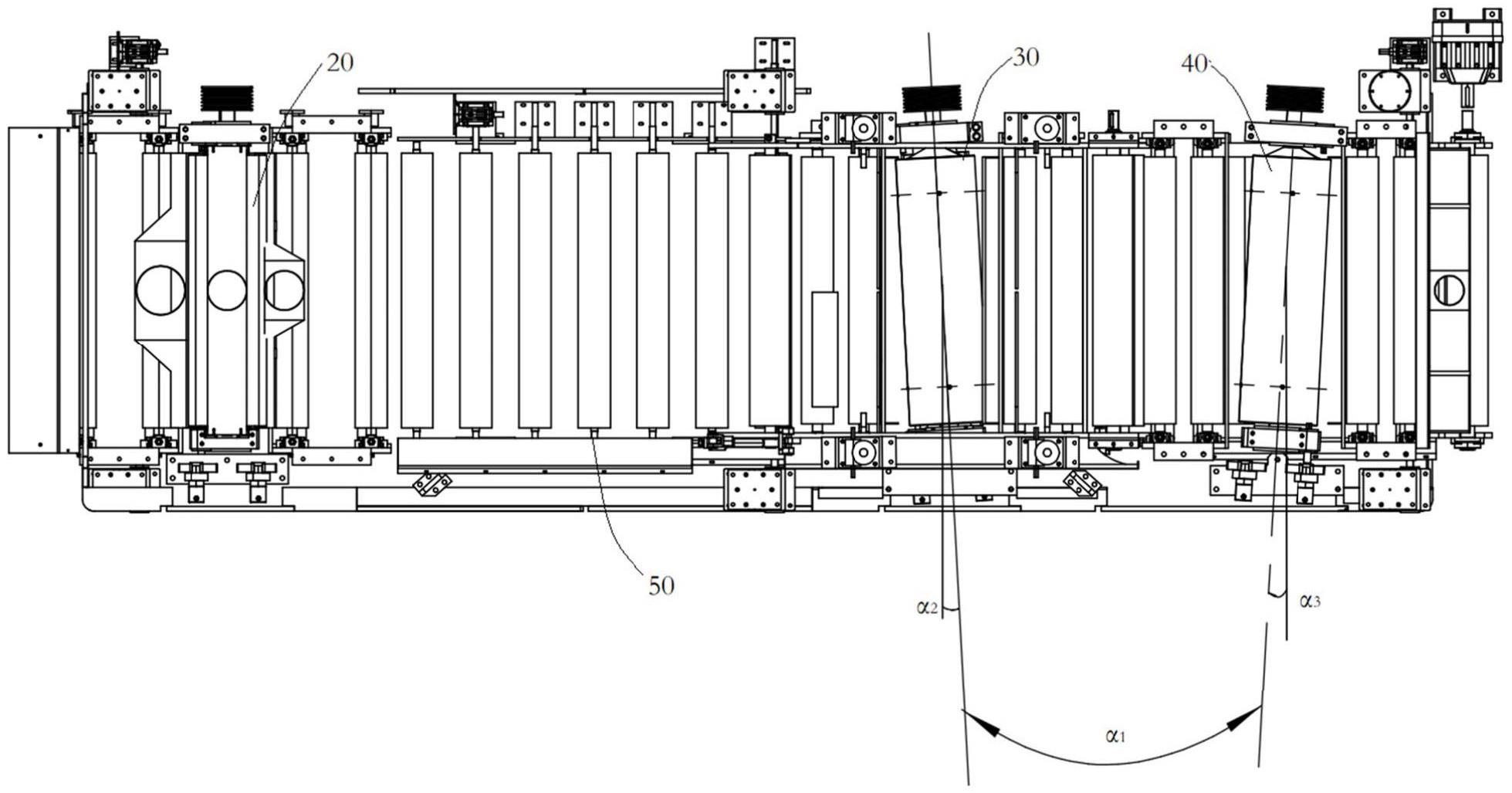

37.图2为本实用新型四砂架对砂斜置式错位砂光机的一个实施例的部分俯视结构示意图；
