1.本实用新型涉及有机肥发酵技术领域，具体为一种生物菌种制有机肥发酵罐。


背景技术：

2.有机肥在使用前需要在密闭的发酵桶内部进行发酵之后，再进行使用，有机肥在发酵的时候，需要有适宜的温度和密闭的空间，才能使得有机肥内部的菌种可以更好地繁殖，同时由于有机肥的培养步骤较为困难，因此在进行转移有机肥的时候需要小心，防止撒在外面造成浪费；
3.但是在实际的操作过程中，倾倒时还是会出现有机肥被溅撒在外侧的情况；
4.出现上述情况的主要原因是，有机肥由于需要一定的密闭空间，同时在进行发酵时需要一定的水分，使得发酵桶的重量较重，同时发酵桶的两侧没有倾倒机构进行倾倒，因此在对发酵桶进行倾倒的时候较为困难，使得发酵桶在倾倒的时候，可能会将有机肥溅撒在外侧造成浪费，针对上述情况，我们提出一种生物菌种制有机肥发酵罐。


技术实现要素：

5.(一)解决的技术问题
6.针对现有技术的不足，本实用新型提供了一种生物菌种制有机肥发酵罐，解决了发酵罐重量较重难以进行有机肥转移的情况。
7.(二)技术方案
8.为实现以上目的，本实用新型通过以下技术方案予以实现：一种生物菌种制有机肥发酵罐包括固定支架和安装在固定支架旁边用于倒料的倒料机构；
9.所述倒料机构包括用于旋转发酵外桶的伺服电机。
10.优选的，所述伺服电机的输出端固定连接在第一旋转轴，所述第一旋转轴固定连接在固定圆环外壁的一侧。
11.优选的，所述固定圆环外壁的另一侧固定连接有第二旋转轴，所述第二旋转轴与固定支架转动连接，所述固定支架的另一侧与第一旋转轴转动连接。
12.优选的，所述伺服电机与固定支架固定连接，所述固定支架之间设置有固定底板。
13.优选的，所述固定底板的顶部设置有发酵外桶，所述发酵外桶的外表面固定连接有固定圆环。
14.优选的，所述发酵外桶的顶部固定连接有固定环，所述固定环的顶部螺纹连接有外部密封盖，所述外部密封盖的顶部设置有旋转把手。
15.优选的，所述发酵外桶的内部设置有加热丝，所述加热丝的内部设置有发酵内桶，所述发酵内桶的顶部设置有瓶口，所述瓶口与内部密封盖螺纹连接。
16.本实用新型公开了一种生物菌种制有机肥发酵罐，其具备的有益效果如下：
17.1、该生物菌种制有机肥发酵罐，在进行倾倒的时候，使用者先将密封盖打开，再启动伺服电机，伺服电机的输出端带动第一旋转轴进行旋转，第一旋转轴带动固定圆环内部
的发酵外桶进行旋转，同时带动固定圆环第二旋转轴进行旋转，进而将发酵外桶内部有机肥倾倒出来，上述机构可以轻松地将发酵外桶内部的有机肥倾倒出来，防止有机肥倾倒时撒到外侧造成浪费。
附图说明
18.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

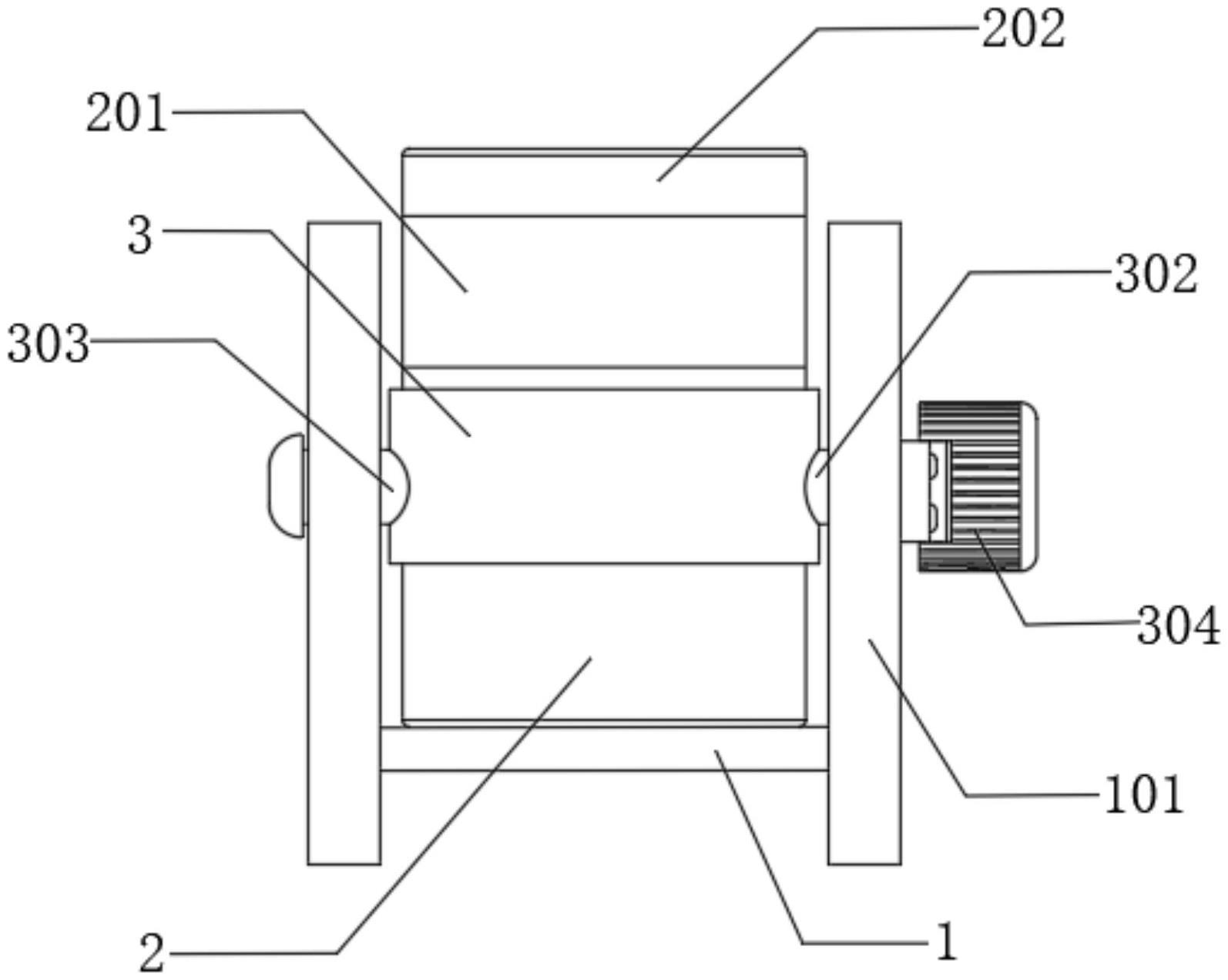

19.图1为本实用新型整体外表面结构示意图；
20.图2为本实用新型整体顶部结构示意图；
21.图3为本实用新型整体内部结构示意图。
22.图中：1、固定支架；101、固定底板；2、发酵外桶；201、固定环；202、外部密封盖；203、旋转把手；3、倒料机构；301、固定圆环；302、第一旋转轴；303、第二旋转轴；304、伺服电机；4、发酵内桶；401、内部密封盖；402、加热丝；403、瓶口。
具体实施方式
23.为使本实用新型实施例的目的、技术方案和优点更加清楚，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.本申请实施例通过提供一种生物菌种制有机肥发酵罐，实现了对倾倒机构的设置，使得机肥的转移更加方便。
25.为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。
26.实施例一、本实用新型实施例公开一种生物菌种制有机肥发酵罐。
27.根据附图1-3所示，包括固定支架1和安装在固定支架1旁边用于倒料的倒料机构3；
28.倒料机构3包括用于旋转发酵外桶2的伺服电机304，伺服电机304的输出端固定连接在第一旋转轴302，第一旋转轴302固定连接在固定圆环301外壁的一侧。
29.固定圆环301外壁的另一侧固定连接有第二旋转轴303，第二旋转轴303与固定支架1转动连接，固定支架1的另一侧与第一旋转轴302转动连接，在进行倾倒的时候，使用者先将密闭盖打开，再启动伺服电机304，伺服电机304的输出端带动第一旋转轴302进行旋转，第一旋转轴302带动固定圆环301内部的发酵外桶2进行旋转，同时带动固定圆环301第二旋转轴303进行旋转，进而将发酵外桶2内部有机肥倾倒出来。
30.实施例二、
31.本实用新型实施例公开一种生物菌种制有机肥发酵罐。
32.根据附图1-3所示，伺服电机304与固定支架1固定连接，固定支架1之间设置有固定底板101。
33.固定底板101的顶部设置有发酵外桶2，发酵外桶2的外表面固定连接有固定圆环301。
34.发酵外桶2的顶部固定连接有固定环201，固定环201的顶部螺纹连接有外部密封盖202，外部密封盖202的顶部设置有旋转把手203，有机肥和菌种放置在发酵内桶4内部，之后再使用内部密封盖401和外部密封盖202进行密封。
35.发酵外桶2的内部设置有加热丝402，加热丝402的内部设置有发酵内桶4，发酵内桶4的顶部设置有瓶口403，瓶口403与内部密封盖401螺纹连接，有机肥在发酵的时候，需要一定的温度，因此需要启动加热丝402对发酵内桶4进行加热。
36.综上所述，与现有技术相比，具备以下有益效果：
37.1、在进行倾倒的时候，使用者先将密封盖打开，再启动伺服电机304，伺服电机304的输出端带动第一旋转轴302进行旋转，第一旋转轴302带动固定圆环301内部的发酵外桶2进行旋转，同时带动固定圆环301第二旋转轴303进行旋转，进而将发酵外桶2内部有机肥倾倒出来，上述机构可以轻松地将发酵外桶2内部的有机肥倾倒出来，防止有机肥倾倒时撒到外侧造成浪费。
38.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征：
1.一种生物菌种制有机肥发酵罐，包括固定支架(1)、固定圆环(301)和安装在固定支架(1)旁边用于倒料的倒料机构(3)；其特征在于，所述倒料机构(3)包括用于旋转发酵外桶(2)的伺服电机(304)；所述发酵外桶(2)的顶部固定连接有固定环(201)，所述固定环(201)的顶部螺纹连接有外部密封盖(202)，所述外部密封盖(202)的顶部设置有旋转把手(203)；所述发酵外桶(2)的内部设置有加热丝(402)，所述加热丝(402)的内部设置有发酵内桶(4)，所述发酵内桶(4)的顶部设置有瓶口(403)，所述瓶口(403)与内部密封盖(401)螺纹连接。2.根据权利要求1所述的一种生物菌种制有机肥发酵罐，其特征在于：所述伺服电机(304)的输出端固定连接在第一旋转轴(302)，所述第一旋转轴(302)固定连接在固定圆环(301)外壁的一侧。3.根据权利要求1所述的一种生物菌种制有机肥发酵罐，其特征在于：所述固定圆环(301)外壁的另一侧固定连接有第二旋转轴(303)，所述第二旋转轴(303)与固定支架(1)转动连接，所述固定支架(1)的另一侧与第一旋转轴(302)转动连接。4.根据权利要求1所述的一种生物菌种制有机肥发酵罐，其特征在于：所述伺服电机(304)与固定支架(1)固定连接，所述固定支架(1)之间设置有固定底板(101)。5.根据权利要求4所述的一种生物菌种制有机肥发酵罐，其特征在于：所述固定底板(101)的顶部设置有发酵外桶(2)，所述发酵外桶(2)的外表面固定连接有固定圆环(301)。

技术总结
本实用新型公开一种生物菌种制有机肥发酵罐，涉及有机肥发酵领域。该生物菌种制有机肥发酵罐包括固定支架和安装在固定支架一侧用于倒料的倒料机构；倒料机构包括用于旋转发酵外桶的伺服电机，伺服电机的输出端固定连接在第一旋转轴，第一旋转轴固定连接在固定圆环外壁的一侧，固定圆环外壁的另一侧固定连接有第二旋转轴，第二旋转轴与固定支架转动连接，固定支架的另一侧与第一旋转轴转动连接，伺服电机与固定支架固定连接，固定支架之间设置有固定底板。该生物菌种制有机肥发酵罐可以轻松地将发酵外桶内部的有机肥倾倒出来，防止有机肥倾倒时撒到外侧造成浪费。肥倾倒时撒到外侧造成浪费。肥倾倒时撒到外侧造成浪费。


技术研发人员：符红文 杨全蓉 廖伟潮
受保护的技术使用者：海南宝绿春农业开发有限公司
技术研发日：2023.03.28
技术公布日：2023/10/27
