1.本实用新型涉及重整自热塔技术领域，具体为一种二氧化碳甲烷催化重整自热塔。


背景技术：

2.重整自热塔是一种烃类物质在有水蒸气和氧气共同作用下生成合成气的实施设备，二氧化碳和甲烷重整是可预期大规模应用二氧化碳的技术之一，在600摄氏度的高温条件下，甲烷和二氧化碳重整反应生成合成气，重整自热塔是由自热塔炉、炉盖、烧嘴、冷媒夹套以及热电偶等结构组成，通过将甲烷气体、二氧化碳气体以及水蒸气注入自热塔炉内部，并且在600摄氏度的高温条件下，使得自热塔炉内部气体反应重整，生成合成气。
3.目前现有技术中是直接将甲烷气体、二氧化碳气体以及水蒸气通过烧嘴注入自热塔炉的内部，由于甲烷气体以及二氧化碳气体中含有其他物质，使得甲烷气体、二氧化碳气体以及水蒸气在发生反应的过程中，影响合成气的产出率，从而使得合成气生成的效率较低，故而提出一种二氧化碳甲烷催化重整自热塔来解决上述问题。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种二氧化碳甲烷催化重整自热塔，具备过滤甲烷气体以及二氧化碳气体中含有其他物质的优点，解决了甲烷气体以及二氧化碳气体中含有其他物质，使得甲烷气体、二氧化碳气体以及水蒸气在发生反应的过程中，影响合成气的产出率，从而使得合成气生成的效率较低的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种二氧化碳甲烷催化重整自热塔，包括自热塔炉和反应室，所述反应室的内部设置有过滤机构；
6.所述过滤机构包括有滤芯，所述滤芯可拆卸安装于反应室的内部，所述反应室的内腔左右两侧壁均开设有直槽，两个所述直槽的内部均转动安装有一端贯穿并延伸至反应室外部的丝杆，两个所述丝杆的外表面均螺纹连接有一端贯穿并延伸至滤芯内部的固定块，两个所述固定块的正面均设置有限位组件，两个所述丝杆的外表面均固定安装有外环，所述反应室的外表面设置有控制结构。
7.进一步，所述控制结构包括有驱动环，所述驱动环转动安装于反应室的外表面，所述驱动环的左右两侧均固定安装有连接块，所述反应室的外表面固定安装有连接套，所述连接套的外表面滑动安装有固定件。
8.进一步，所述反应室的顶部固定安装有炉盖，所述炉盖的顶部固定安装有一端贯穿并延伸至反应室内部的烧嘴管。
9.进一步，所述两个所述限位组件均包括有限位槽和限位槽内部滑动连接的限位条，所述限位槽开设于固定块的正面，所述限位条固定安装于直槽的内腔前侧壁。
10.进一步，所述滤芯的左右两侧均开设有固定槽，所述固定槽从左往右看呈矩形，所述固定块的一端贯穿并延伸至固定槽的内部。
11.进一步，所述驱动环包括有环形套和环形套底部固定连接的齿环，所述齿环分别与两个外环的外表面相啮合，所述环形套转动安装于反应室的外表面。
12.进一步，所述固定件包括有连接环和连接环底部固定连接的两个凹型板，所述凹型板卡接于连接块的外表面，所述连接环滑动安装于连接套的外表面。
13.与现有技术相比，本技术的技术方案具备以下有益效果：
14.该二氧化碳甲烷催化重整自热塔，通过设置有过滤机构，实现了利用滤芯将注入自热塔炉内部的甲烷气体和二氧化碳气体进行过滤，从而去除甲烷气体和二氧化碳气体中的杂质，提高甲烷气体、二氧化碳气体以及水蒸气的反应效率，进而保障合成气产出效率，而且方便拆卸清理滤芯，保障滤芯的使用寿命，降低过滤甲烷气体和二氧化碳气体的成本。
附图说明

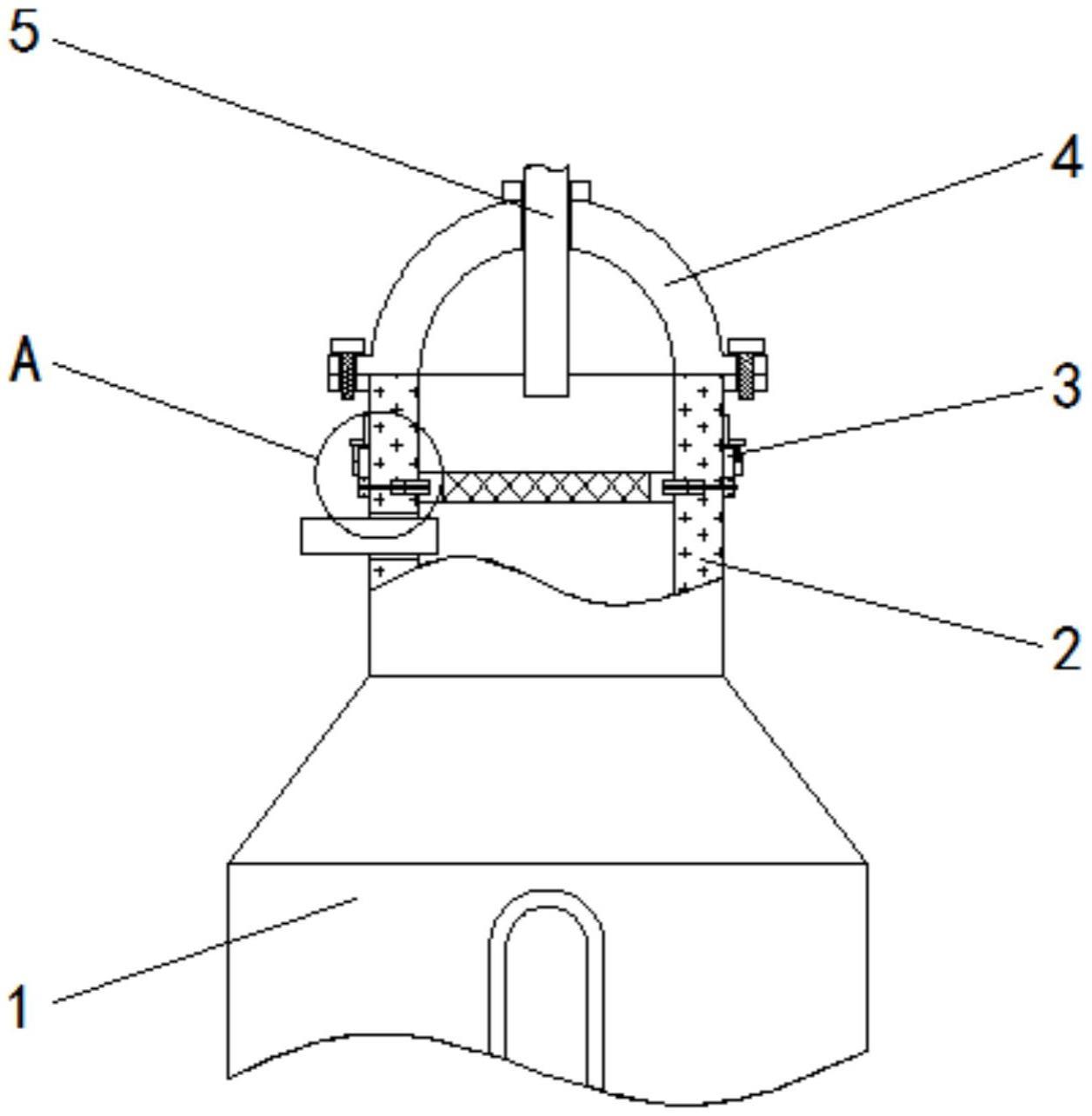

15.图1为本实用新型结构示意图；
16.图2为本实用新型结构示意图1中的a处放大图；
17.图3为本实用新型结构示意图1的正视图。
18.图中：1、自热塔炉；2、反应室；3、过滤机构；301、滤芯；302、直槽；303、丝杆；304、固定块；305、限位组件；306、外环；307、控制结构；3071、驱动环；3072、连接块；3073、连接套；3074、固定件；4、炉盖；5、烧嘴管。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-3，本实施例中的一种二氧化碳甲烷催化重整自热塔，包括自热塔炉1和反应室2，反应室2的内部设置有过滤机构3，反应室2的顶部固定安装有炉盖4，炉盖4的顶部固定安装有一端贯穿并延伸至反应室2内部的烧嘴管5。
21.具体的，通过设置有过滤机构3，实现了利用滤芯301将注入自热塔炉1内部的甲烷气体和二氧化碳气体进行过滤，从而去除甲烷气体和二氧化碳气体中的杂质，提高甲烷气体、二氧化碳气体以及水蒸气的反应效率，进而保障合成气产出效率，而且方便拆卸清理滤芯301，保障滤芯301的使用寿命，降低过滤甲烷气体和二氧化碳气体的成本。
22.本实施例中，过滤机构3包括有滤芯301，方便过滤甲烷气体和二氧化碳气体中的杂质，滤芯301可拆卸安装于反应室2的内部，反应室2的内腔左右两侧壁均开设有直槽302，两个直槽302的内部均转动安装有一端贯穿并延伸至反应室2外部的丝杆303，两个丝杆303的外表面均螺纹连接有一端贯穿并延伸至滤芯301内部的固定块304，使得旋转丝杆303可以控制固定块304移动，滤芯301的左右两侧均开设有固定槽，固定槽从左往右看呈矩形，固定块304的一端贯穿并延伸至固定槽的内部，进而方便固定块304卡入固定槽的内部，从而实现固定滤芯301，两个固定块304的正面均设置有限位组件305，两个限位组件305均包括有限位槽和限位槽内部滑动连接的限位条，限位槽开设于固定块304的正面，限位条固定安装于直槽302的内腔前侧壁，进而达到限制固定块304只能在限位条的外表面左右移动，两
个丝杆303的外表面均固定安装有外环306，反应室2的外表面设置有控制结构307。
23.具体的，通过设置有滤芯301和固定块304，实现了过滤注入自热塔炉1内部的甲烷气体和二氧化碳气体中的杂质，而且控制两个外环306旋转，进而使得两个丝杆303同步旋转，使得丝杆303外表面螺纹连接的固定块304移动，直至两个固定块304在限位条的外表面向相背一侧移动出滤芯301的内部，进而达到解除对滤芯301的固定，从而方便工作人员更换或者拆卸清理滤芯301。
24.本实施例中，控制结构307包括有驱动环3071，驱动环3071包括有环形套和环形套底部固定连接的齿环，齿环分别与两个外环306的外表面相啮合，环形套转动安装于反应室2的外表面，使得旋转驱动环3071并利用齿环带动外环306旋转，驱动环3071转动安装于反应室2的外表面，驱动环3071的左右两侧均固定安装有连接块3072，反应室2的外表面固定安装有连接套3073，连接套3073的外表面滑动安装有固定件3074，固定件3074包括有连接环和连接环底部固定连接的两个凹型板，凹型板卡接于连接块3072的外表面，连接环滑动安装于连接套3073的外表面进而方便利用固定件3074中的凹型板卡住连接块3072，从而达到固定驱动环3071的位置。
25.具体的，通过设置有驱动环3071，向上移动连接套3073外表面的固定件3074，使得固定件3074中的凹型板退出连接块3072的外表面，进而达到解除对连接块3072的限制，并通过连接块3072旋转反应室2外表面转动安装的驱动环3071，使得旋转的驱动环3071中的齿环控制两个外环306旋转。
26.上述实施例的工作原理为：
27.该二氧化碳甲烷催化重整自热塔，在使用时，向上移动连接套3073外表面的固定件3074，使得固定件3074中的凹型板退出连接块3072的外表面，进而达到解除对连接块3072的限制，并通过连接块3072旋转反应室2外表面转动安装的驱动环3071，使得旋转的驱动环3071中的齿环控制两个外环306旋转，进而使得两个丝杆303同步旋转，使得丝杆303外表面螺纹连接的固定块304移动，直至两个固定块304在限位条的外表面向相背一侧移动出滤芯301的内部，进而达到解除对滤芯301的固定，从而方便工作人员更换或者拆卸清理滤芯301，从而保障过滤甲烷气体和二氧化碳气体的效果。
28.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
