一种玻璃瓶喷涂前烘瓶装置的制作方法

1.本实用新型涉及玻璃瓶烘瓶技术领域,具体为一种玻璃瓶喷涂前烘瓶装置。


背景技术:

2.近来研究则认为古代玻璃器生产和制造都不难,惟不易保存故后世所见稀少。玻璃瓶是我国传统的饮料包装容器,玻璃也是一种很有历史的包装材料。在很多种包装材料涌入市场的情况下,玻璃容器在饮料包装中仍占有着重要位置,这和它具有其它包装材料无法替代的包装特性分不开。
3.目前,市场上现有的玻璃瓶在喷涂前需要对其进行清洗,避免喷涂时瓶身上有灰尘附着,清洗之后需要将玻璃瓶烘干,现有的玻璃瓶喷涂前烘瓶装置一方面烘干不均匀,另一方面密封性较差,基于此,本实用新型设计了一种玻璃瓶喷涂前烘瓶装置,以解决上述问题。


技术实现要素:

4.本实用新型的目的在于提供一种玻璃瓶喷涂前烘瓶装置,以解决上述背景技术中提出的现有的玻璃瓶喷涂前烘瓶装置一方面烘干不均匀,另一方面密封性较差的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种玻璃瓶喷涂前烘瓶装置,包括支撑组件,支撑组件包括支撑底板,支撑底板的中部转动连接有一工字型转轴,工字型转轴通过驱动电机驱动,工字型转轴的上方固定安装有一旋转圆盘,旋转圆盘的上表面固定安装有若干呈环形均匀分布的托瓶棒,支撑底板的上表面固定安装有两组固定立板,固定立板上开设有一竖直插槽,支撑底板的上表面固定安装有四个呈矩形分布的定位柱;
6.托瓶棒的外侧倒置有玻璃瓶,每组固定立板之间均安装有一电热丝烘瓶架;
7.支撑组件的上方设置有一密封组件,密封组件包括一密封框架,密封框架的顶端通过铰链转动连接有一盖板,密封框架的四个底角处均固定安装有一水平板,水平板的内部开设有一与定位柱相匹配的定位孔。
8.优选的,支撑底板的下表面固定安装有两对称设置的l形底座,l形底座的下表面粗糙。
9.优选的,支撑底板的下表面固定安装有一电机支架,驱动电机固定安装在电机支架上。
10.优选的,旋转圆盘的上表面且位于托瓶棒的底端开设有沥水槽。
11.优选的,密封框架的前后两侧均安装有一观察窗。
12.优选的,定位柱穿过定位孔,定位柱的外表面与定位孔的内壁接触,且定位柱与定位孔配合使用。
13.与现有技术相比,本实用新型的有益效果是:
14.1、本实用新型通过将清洗完成的玻璃瓶倒置在托瓶棒的外侧,此时玻璃瓶内部和外部的水分将会下落,沿着沥水槽流出,之后再将电热丝烘瓶架安装到两固定立板之间,通
过电热丝烘瓶架能够实现对玻璃瓶的烘干。
15.2、本实用新型通过启动驱动电机的控制开关,能够带动工字型转轴和旋转圆盘缓慢转动,从而使托瓶棒外侧的玻璃瓶进行慢转动,从而能够更好的对玻璃瓶进烘干,另外通过设置密封组件,能够使玻璃瓶处于一个密闭的空间内,从而进一步的提高烘干效果,当不需要使用本实用新型的密封组件时,可以将密封组件取下。
附图说明
16.为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例描述所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

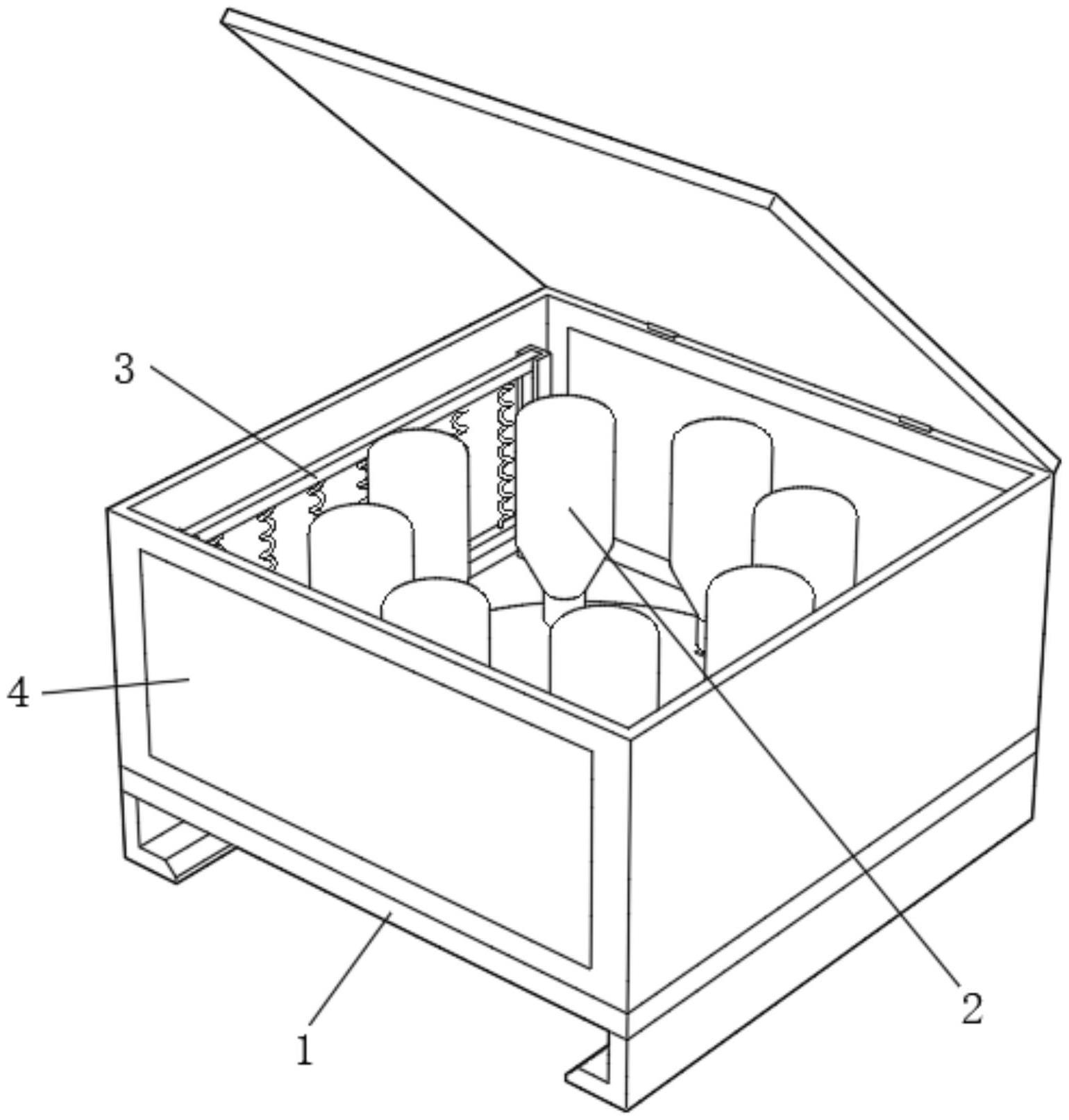

17.图1为本实用新型一种玻璃瓶喷涂前烘瓶装置的结构示意图;
18.图2为本实用新型玻璃瓶和电热丝烘瓶架的安装结构示意图;
19.图3为本实用新型支撑组件的结构示意图;
20.图4为本实用新型支撑组件的剖视图;
21.图5为本实用新型密封组件的结构示意图;
22.图6为本实用新型图5中a部分的放大图。
23.附图中,各标号所代表的部件列表如下:
24.1-支撑组件,101-支撑底板,102-l形底座,103-工字型转轴,104-驱动电机,105-电机支架,106-旋转圆盘,107-托瓶棒,108-沥水槽,109-固定立板,110-竖直插槽,111-定位柱,2-玻璃瓶,3-电热丝烘瓶架,4-密封组件,401-密封框架,402-盖板,403-观察窗,404-水平板,405-定位孔。
具体实施方式
25.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。
26.请参阅图1-6,本实用新型提供一种技术方案:一种玻璃瓶喷涂前烘瓶装置,包括支撑组件1,所述支撑组件1包括支撑底板101,所述支撑底板101的下表面固定安装有两对称设置的l形底座102,所述l形底座102的下表面粗糙,所述支撑底板101的中部转动连接有一工字型转轴103,所述工字型转轴103通过驱动电机104驱动,所述支撑底板101的下表面固定安装有一电机支架105,所述驱动电机104固定安装在电机支架105上,所述工字型转轴103的上方固定安装有一旋转圆盘106,所述旋转圆盘106的上表面固定安装有若干呈环形均匀分布的托瓶棒107,所述旋转圆盘106的上表面且位于托瓶棒107的底端开设有沥水槽108,所述支撑底板101的上表面固定安装有两组固定立板109,所述固定立板109上开设有一竖直插槽110,所述支撑底板101的上表面固定安装有四个呈矩形分布的定位柱111;
27.所述托瓶棒107的外侧倒置有玻璃瓶2,每组所述固定立板109之间均安装有一电热丝烘瓶架3;
28.所述支撑组件1的上方设置有一密封组件4,所述密封组件4包括一密封框架401,所述密封框架401的顶端通过铰链转动连接有一盖板402,所述密封框架401的前后两侧均安装有一观察窗403,所述密封框架401的四个底角处均固定安装有一水平板404,所述水平板404的内部开设有一与定位柱111相匹配的定位孔405,所述定位柱111穿过定位孔405,所述定位柱111的外表面与定位孔405的内壁接触,且定位柱111与定位孔405配合使用。
29.当需要使用本实用新型的一种玻璃瓶喷涂前烘瓶装置时,首先工作人员将清洗完成的玻璃瓶2倒置在托瓶棒107的外侧,此时玻璃瓶2内部和外部的水分将会下落,沿着沥水槽108流出,之后再将电热丝烘瓶架3安装到两固定立板109之间,通过电热丝烘瓶架3能够实现对玻璃瓶2的烘干,另外为了烘干效果更佳,通过启动驱动电机104的控制开关,能够带动工字型转轴103和旋转圆盘106缓慢转动,从而使托瓶棒107外侧的玻璃瓶2进行慢转动,从而能够更好的对玻璃瓶2进烘干,另外通过设置密封组件4,能够使玻璃瓶2处于一个密闭的空间内,从而进一步的提高烘干效果,当不需要使用本实用新型的密封组件4时,可以将密封组件4取下。
