1.本实用新型属于有机肥生产设备技术领域，特别是涉及一种秸秆畜粪有机肥生产用高效混料搅拌装置。


背景技术：

2.有机肥，主要来源于植物和(或)动物，施于土壤以提供植物营养为其主要功能的含碳物料。经生物物质、动植物废弃物、植物残体加工而来，消除了其中的有毒有害物质，富含大量有益物质，包括：多种有机酸、肽类以及包括氮、磷、钾在内的丰富的营养元素。不仅能为农作物提供全面营养，而且肥效长，可增加和更新土壤有机质，促进微生物繁殖，改善土壤的理化性质和生物活性，是绿色食品生产的主要养分，而在有机肥的生产过程中，物料的混合搅拌时必不可少的一项，因此经此会用到一种专用的混料搅拌装置；
3.目前，市面上所使用的混料搅拌设备在搅拌物料时，物料会在设备系那个内部四处滚动，进而吸附与设备的内壁，难以在下料时直接完全排放干净，致使物料残余，在一定时间后容易引发变质的同时还会影响后续不同物料之间的混合搅拌使用；
4.为解决上述问题，本技术中提出一种秸秆畜粪有机肥生产用高效混料搅拌装置。


技术实现要素：

5.本实用新型的目的在于提供一种秸秆畜粪有机肥生产用高效混料搅拌装置，解决了上述背景技术中提出的问题。
6.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
7.本实用新型为一种秸秆畜粪有机肥生产用高效混料搅拌装置，包括设备主体，所述设备主体的下端设置有用于储存肥料的收纳箱，所述设备主体的一端底部设置有排料口，所述收纳箱上端一侧设置有用于对接排料口的定位框，所述收纳箱的下端一侧设置有排料斗，所述收纳箱的下端设置有滑座，所述设备主体的另一端外侧设置有转动电机，所述设备主体的上端内部设置有与转动电机连接的传动螺杆，所述设备主体的一端内部设置有用于防止物料残余的内推板，所述收纳箱的内部设置有用于传输物料的螺旋叶，所述设备主体的下端设置有控制排料口开口状态的电动伸缩杆，所述排料口的下端与定位框的上端连通有通槽，所述内推板的下端内侧设置有凸板。
8.进一步地，所述内推板的外侧设置有用于将设备主体内壁表面物料刮落的刮板，所述设备主体的一端内部开设有用于收纳内推板的收纳环槽。
9.进一步地，所述内推板的上端一侧设置有凸出的旋合轴套，所述旋合轴套啮合于传动螺杆的外侧，所述旋合轴套的内侧设置有用于将传动螺杆外侧物料刷落的刷体。
10.进一步地，所述排料口的下端内部设置有用于与电动伸缩杆连接的挡料板，所述定位框的上端设置有用于套设于排料口外侧的密封框。
11.进一步地，所述定位框的上端外侧设置有用于带动密封框自动向上移出的弹柱，所述密封框的下端外侧设置有用于与弹柱连接的侧板。
12.进一步地，所述密封框的内侧设置有用于增加安装稳定性能的弹性凸起，所述排料口的下端外侧开设有用于弹性凸起卡合连接的限位卡槽。
13.进一步地，所述定位框的上端设置有与密封框连接的折叠帘板。
14.本实用新型具有以下有益效果：
15.本实用新型通过在设备主体的内部一端开设收纳环槽并将内推板收纳于内部后，可在搅拌结束时驱动转动电机经传动螺杆以及旋合轴套带动内推板向外移动，此时经刮板即可将设备主体内壁表面的物料刮落，使其自动下落至设备主体的底部并被内推板以及凸板推出进行排放，操作简单可有效的充分排放物料防止残余在内部产生变质，便于后续清洁使用的同时还不会影响下一次的混合搅拌使用；
16.通过推动收纳箱使其移动至设备主体的下端并使定位框对齐于排料口后，可经弹柱带动密封框上移套设于排料口的外侧，并带动弹性凸起卡合于限位卡槽的内部形成限位，此时即可直接将物料排放至收纳箱的内部进行收纳，将其聚集于一处便于后续转运使用的同时，还可避免物料大量的外放堆积而产生的变质，保障外部环境的干净整洁提高使用效果。
17.当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
18.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

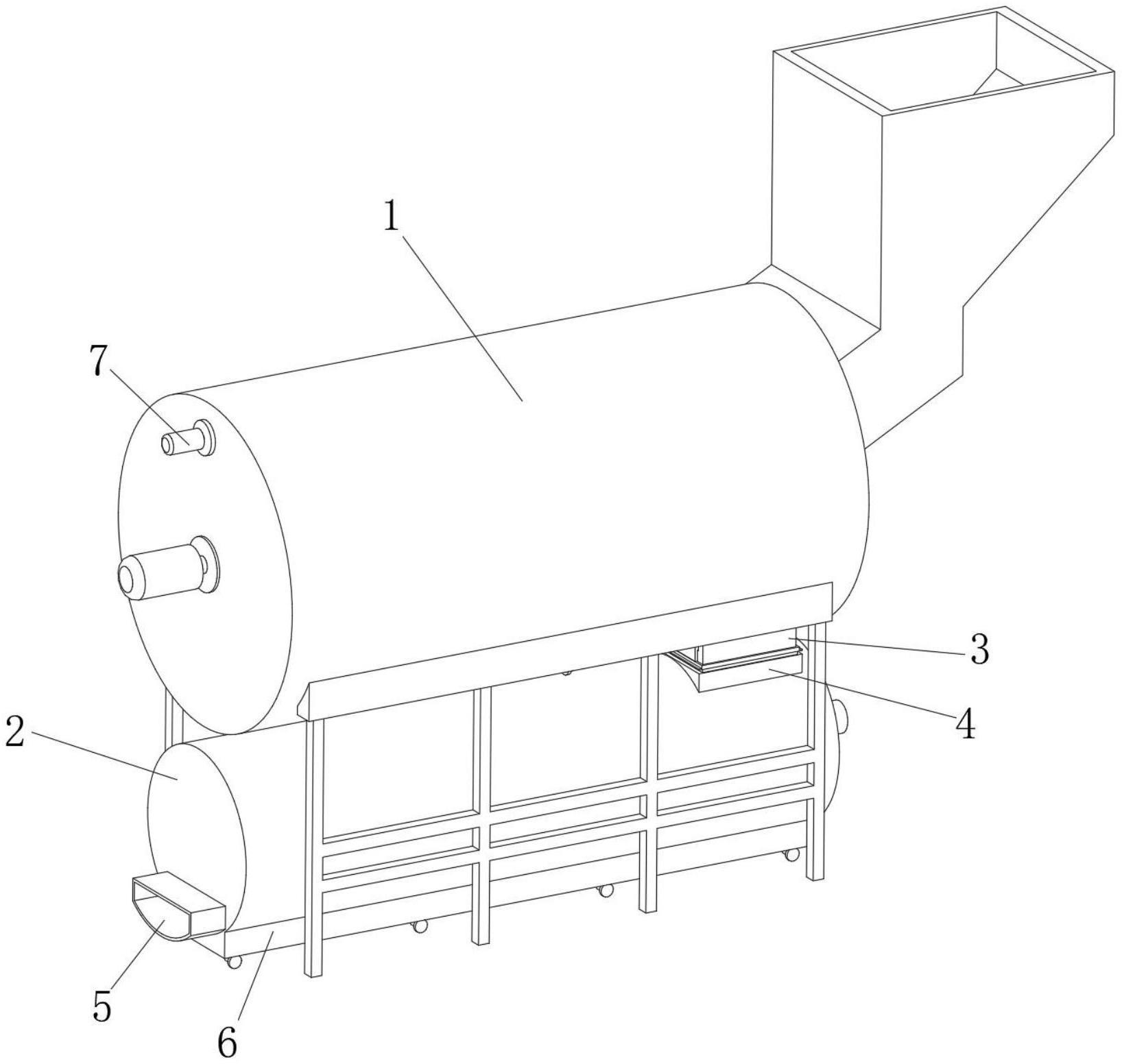

19.图1为本实用新型的整体外观结构示意图；
20.图2为图1中的设备主体内部部分结构示意图；
21.图3为图2中的内推板与设备主体分解部分结构示意图；
22.图4为图2中的内推板部分结构示意图；
23.图5为图3中的a部分局部放大结构示意图；
24.图6为图1中的排料口与定位框连接部分结构示意图；
25.图7为图6中的b部分局部放大结构示意图；
26.附图中，各标号所代表的部件列表如下：
27.图中：1、设备主体；2、收纳箱；3、排料口；4、定位框；5、排料斗；6、滑座；7、转动电机；8、传动螺杆；9、内推板；10、螺旋叶；11、电动伸缩杆；12、通槽；13、刮板；14、收纳环槽；15、旋合轴套；16、凸板；17、刷体；18、挡料板；19、密封框；20、弹柱；21、侧板；22、弹性凸起；23、限位卡槽；24、折叠帘板。
具体实施方式
28.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
29.在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“厚度”、“顶”、“中”、“长度”、“内”、“四周”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
30.请参阅图1-7所示，本实用新型为一种秸秆畜粪有机肥生产用高效混料搅拌装置，包括设备主体1，设备主体1的下端设置有用于储存肥料的收纳箱2，设备主体1的一端底部设置有排料口3，收纳箱2上端一侧设置有用于对接排料口3的定位框4，收纳箱2的下端一侧设置有排料斗5，收纳箱2的下端设置有滑座6，设备主体1的另一端外侧设置有转动电机7，设备主体1的上端内部设置有与转动电机7连接的传动螺杆8，设备主体1的一端内部设置有用于防止物料残余的内推板9，收纳箱2的内部设置有用于传输物料的螺旋叶10，设备主体1的下端设置有控制排料口3开口状态的电动伸缩杆11，排料口3的下端与定位框4的上端连通有通槽12，内推板9的下端内侧设置有凸板16，本实施例中可通过收纳箱2暂时密闭储存物料，即可防止物料的直接排放造成堆积以及环境污染，还可在转运时便捷灌装便于实际操作使用。
31.其中，内推板9的外侧设置有用于将设备主体1内壁表面物料刮落的刮板13，设备主体1的一端内部开设有用于收纳内推板9的收纳环槽14，本实施例中通过将内推板9搁置于收纳环槽14的内部后，内推板9的表面与设备主体1的一端内部表面相互平齐可防止物料进入内部影响混合搅拌效果。
32.其中，内推板9的上端一侧设置有凸出的旋合轴套15，旋合轴套15啮合于传动螺杆8的外侧，旋合轴套15的内侧设置有用于将传动螺杆8外侧物料刷落的刷体17，本实施例中旋合轴套15的内部为螺旋结构，在刷体17抵住传动螺杆8外侧的螺纹结构时，会被向内挤压形成倾斜，进而在脱离一处螺纹结构的凸起后，挤压力消失会将物料向外弹出形成清洁。
33.其中，排料口3的下端内部设置有用于与电动伸缩杆11连接的挡料板18，定位框4的上端设置有用于套设于排料口3外侧的密封框19，本实施例中挡料板18用于封堵排料口3下端的通槽12。
34.其中，定位框4的上端外侧设置有用于带动密封框19自动向上移出的弹柱20，密封框19的下端外侧设置有用于与弹柱20连接的侧板21，本实施例中弹柱20还可用于防止在大量物料下放时产生松脱的情况。
35.其中，密封框19的内侧设置有用于增加安装稳定性能的弹性凸起22，排料口3的下端外侧开设有用于弹性凸起22卡合连接的限位卡槽23，本实施例中弹性凸起22可自动对密封框19形成安装定位以及限位，无需等机构辅助直接进行上下推动密封框19即可完成操作。
36.其中，定位框4的上端设置有与密封框19连接的折叠帘板24，本实施例中折叠帘板24用于在密封框19下移提供活动空间。
37.本实施例的一个具体应用为：本实用新型通过在设备主体1的内部一端开设收纳环槽14并将内推板9收纳于内部后，可在搅拌结束时驱动位于设备主体1端部外侧的转动电机7，位于设备主体1内部与内推板9一侧旋合轴套15旋合连接的传动螺杆8，可带动内推板9向外移动，此时经位于传动螺杆8外侧位置的刮板13即可将设备主体1内壁表面的物料刮落，使其自动下落至设备主体1的底部并被内推板9以及位于内推板9下端内部的凸板16推
出进行排放，操作简单可有效的充分排放物料防止残余在内部产生变质，便于后续清洁使用的同时还不会影响下一次的混合搅拌使用；通过推动收纳箱2使其移动至设备主体1的下端，并使位于收纳箱2一端的定位框4对齐于设备主体1下端的排料口3后，可经设置于定位框4外侧上端的弹柱20，带动位于定位框4上端的密封框19上移套设于排料口3的外侧，并带动位于密封框19内侧的弹性凸起22卡合于排料口3下端外侧的限位卡槽23内部形成限位，此时即可直接将物料排放至收纳箱2的内部进行收纳，将其聚集于一处便于后续转运使用的同时，还可避免物料大量的外放堆积而产生的变质，保障外部环境的干净整洁提高使用效果。
38.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
39.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
