1.本实用新型涉及盒体连接件技术，具体涉及一种二维码装载盒连接架。


背景技术：

2.装载盒在使用时，需要与支架进行固定，使拼接状态保持竖立，装载盒与支架的固定方式大多数是采用螺钉连接，拆装都需要工具，不能达到快速拆装的目的。同时连接架的另一端在对二维码进行固定时，由于二维码装表在玻璃镜片后面，使得二维码无法通过螺钉的方式进行固定。
3.现有的二维码装载盒连接架在进行使用时，大多直接粘贴在装载盒上，但常常磨损的二维码表面，导致需要定期对二维码进行更换，从而为了提高二维码的安全系数与维护成本，进而开发了一种二维码装载盒连接架。


技术实现要素：

4.本实用新型的目的是提供一种二维码装载盒连接架，以解决现有技术中的上述不足之处。
5.为了实现上述目的，本实用新型提供如下技术方案：一种二维码装载盒连接架，包括装载壳体，所述装载壳体的一端设置有基板，同时所述基板的顶端连接有限位组件，通过所述限位组件对二维码盒进行固定；
6.其中所述限位组件包括与所述基板连接的活动板一，且所述活动板一的顶端滑动安装有活动板二，所述活动板一与所述活动板二的顶端均设置有调节件，通过所述调节件对二维码盒进行限定。
7.进一步地，所述活动板一顶端的两侧均安装有固定块，同时所述活动板一的顶端且位于两个所述固定块的中间位置安装有定位板。
8.进一步地，所述活动板二顶端的两侧均开设有滑槽，且位于所述定位板一端的滑槽内壁与所述定位板、固定块的外表面滑动连接，另一所述滑槽的内壁与所述固定块的外表面滑动连接。
9.进一步地，所述活动板远离所述定位板的一端设置有挡板，且所述挡板与所述定位板相对的一端连接有弹性机构，且所述弹性机构的端均设置有与所述挡板与定位板连接的连接块。
10.进一步地，所述调节件包括支撑板一与支撑板二，同时分别连接在所述活动板一与所述活动板二上，且所述支撑板一与所述支撑板二相对的一端滑动连接。
11.进一步地，所述支撑板一与所述支撑板二的顶端设置有相对的限位块，通过两个错位所述限位块对二维码盒进行固定。
12.与现有技术相比，本实用新型提供的一种二维码装载盒连接架，通过拉动活动板二，进而使得活动板二在活动板一上进行滑动，同时活动板一与活动板二之间连接有弹性机构，将二维码放置在调节件上，松开活动板二后通过毯子机构的作用力将二维码固定在
限位组件上，并且方便限位块进行自由调节以适用不同尺寸的二维码，通过两个错位限位块对二维码盒进行固定。
附图说明
13.为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

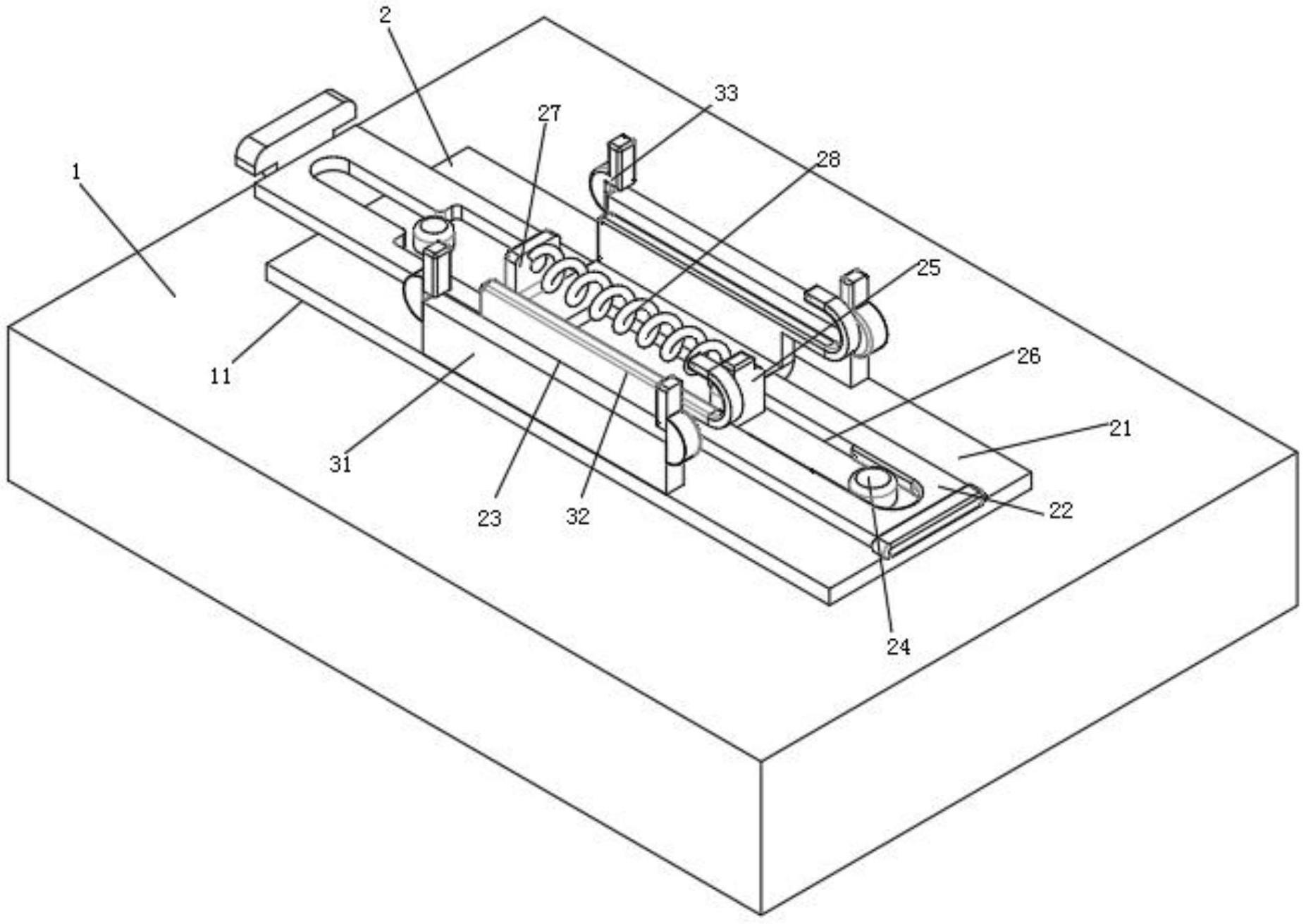

14.图1为本实用新型实施例提供的整体结构示意图；
15.图2为本实用新型实施例提供的限位组件结构示意图；
16.图3为本实用新型实施例提供的限位组件内部结构剖视图。
17.附图标记说明：
18.1、装载壳体；2、限位组件；11、基板；21、活动板一；22、活动板二；23、调节件；24、固定块；25、定位板；26、滑槽；27、挡板；28、弹性机构；29、连接块；31、支撑板一；32、支撑板二；33、限位块。
具体实施方式
19.为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对本实用新型作进一步的详细介绍。
20.实施例一：
21.请参阅图1-图3，一种二维码装载盒连接架，包括装载壳体1，其中包装壳体可为抽纸盒、卷纸盒或干纸盒等用于装载纸巾的壳体，装载壳体1的一端设置有基板11，基板11通过螺钉或胶水等方式将其固定在装载壳体1上，使得基板11在使用时保持稳定，同时基板11的顶端连接有限位组件2，通过限位组件2对二维码盒进行固定，使装载壳体1在被使用时，二维码不会与装载壳体1发生脱离；
22.其中限位组件2包括与基板11连接的活动板一21，且活动板一21的顶端滑动安装有活动板二22，活动板一21的顶端设置有凹槽，活动板二22的底端设置有与凹槽相贴合的凸块，通过凹槽与凸块相贴合，使活动板一21与活动板二22在相对运动时，不易发生脱离，活动板一21与活动板二22的顶端均设置有调节件23，通过调节件23对二维码盒进行限定；
23.活动板一21顶端的两侧均安装有固定块24，其中固定块24用于对活动板二22进行限定，固定块24的顶端安装有圆板，且圆板的横截面大于固定块24的横截面，同时活动板一的顶端且位于两个固定块24的中间位置安装有定位板25，通过定位板25将活动板一21限定在活动板二22上；活动板二22顶端的两侧均开设有滑槽26，且位于定位板25一端的滑槽26内壁与定位板25、固定块24的外表面滑动连接，另一滑槽26的内壁与固定块24的外表面滑动连接，进而使得活动板二22在活动板一21上进行滑动时进行限定，并且包装活动板二22在活动板一21上滑动时不会产生松动的情况发生；
24.活动板远离定位板25的一端设置有挡板27，挡板27与定位板25处于同一水平面上，且挡板27与定位板25相对的一端连接有弹性机构28，弹性机构28为弹簧等具有弹性的设备，且弹性机构28的端均设置有与挡板27与定位板25连接的连接块29，使得弹性机构28在使用时连接端不会脱落，在使用时拉动活动板二22，进而使得活动板二22在活动板一21
上进行滑动，同时活动板一21与活动板二22之间连接有弹性机构28，将二维码放置在调节件23上，松开活动板二22后通过毯子机构的作用力将二维码固定在限位组件2上；调节件23包括支撑板一31与支撑板二32，同时分别连接在活动板一21与活动板二22上，且支撑板一31与支撑板二32相对的一端滑动连接，支撑板一31与支撑板二32的顶端设置有相对的限位块33，且限位块33的底端连接多个定位杆，支撑板一31与支撑板二32的顶端开设有与定位杆相对的孔洞，方便限位块33进行自由调节以适用不同尺寸的二维码，通过两个错位限位块33对二维码盒进行固定。
25.以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。


技术特征：
1.一种二维码装载盒连接架，其特征在于，包括装载壳体，所述装载壳体的一端设置有基板，同时所述基板的顶端连接有限位组件，通过所述限位组件对二维码盒进行固定；其中所述限位组件包括与所述基板连接的活动板一，且所述活动板一的顶端滑动安装有活动板二，所述活动板一与所述活动板二的顶端均设置有调节件，通过所述调节件对二维码盒进行限定。2.根据权利要求1所述的一种二维码装载盒连接架，其特征在于，所述活动板一顶端的两侧均安装有固定块，同时所述活动板一的顶端且位于两个所述固定块的中间位置安装有定位板。3.根据权利要求2所述的一种二维码装载盒连接架，其特征在于，所述活动板二顶端的两侧均开设有滑槽，且位于所述定位板一端的滑槽内壁与所述定位板、固定块的外表面滑动连接，另一所述滑槽的内壁与所述固定块的外表面滑动连接。4.根据权利要求3所述的一种二维码装载盒连接架，其特征在于，所述活动板远离所述定位板的一端设置有挡板，且所述挡板与所述定位板相对的一端连接有弹性机构，且所述弹性机构的端均设置有与所述挡板与定位板连接的连接块。5.根据权利要求4所述的一种二维码装载盒连接架，其特征在于，所述调节件包括支撑板一与支撑板二，同时分别连接在所述活动板一与所述活动板二上，且所述支撑板一与所述支撑板二相对的一端滑动连接。6.根据权利要求5所述的一种二维码装载盒连接架，其特征在于，所述支撑板一与所述支撑板二的顶端设置有相对的限位块，通过两个错位所述限位块对二维码盒进行固定。

技术总结
本实用新型公开了一种二维码装载盒连接架，涉及盒体连接件领域，包括装载壳体，装载壳体的一端设置有基板，同时基板的顶端连接有限位组件，通过限位组件对二维码盒进行固定；其中限位组件包括与基板连接的活动板一，且活动板一的顶端滑动安装有活动板二，活动板一与活动板二的顶端均设置有调节件；该二维码装载盒连接架，通过拉动活动板二，进而使得活动板二在活动板一上进行滑动，同时活动板一与活动板二之间连接有弹性机构，将二维码放置在调节件上，松开活动板二后通过毯子机构的作用力将二维码固定在限位组件上，并且方便限位块进行自由调节以适用不同尺寸的二维码，通过两个错位限位块对二维码盒进行固定。限位块对二维码盒进行固定。限位块对二维码盒进行固定。
