1.本实用新型涉及铝合金材料氧化层清除技术领域，更具体地说，它涉及一种铝合金材料表面氧化层清除装置。


背景技术：

2.铝合金是工业中应用最广泛的一类有色金属结构材料，铝合金材料由于质量轻且质量好，所以使用范围很广泛，在铝合金生产时，表面容易生成一层氧化膜，会影响铝合金材料的美观和明亮度。
3.目前现有的铝合金材料表面氧化层清除技术中，一般情况下是人工使用工具对铝合金表面氧化层进行清理的，在氧化层清理过程中，人工需长时间弯腰来对铝合金材料进行氧化层清理，这使得工作人员容易感到疲惫，从而降低了工作效率，且铝合金材料在清理氧化层时不被固定，工作人员进行氧化层清理时，铝合金材料的位置容易发生偏移，进而对清理氧化层造成一定影响。


技术实现要素：

4.针对现有技术存在的不足，本实用新型的目的在于提供一种自动化程度较高的铝合金材料表面氧化层清除装置。
5.为实现上述目的，本实用新型提供了如下技术方案：
6.一种铝合金材料表面氧化层清除装置，包括底座，所述底座两侧固定连接有驱动电机，所述底座上分布有清除装置和夹持装置，所述夹持装置包括电动推杆一和电动推杆二，所述电动推杆一的一侧固定连接有夹持件一，所述电动推杆二的一侧固定连接有夹持件二，所述清除装置包括固定块，所述固定块的侧端固定连接有电动推杆三，所述电动推杆三的另一侧连接有活动块一，所述活动块一的顶端连接有清除架，清除架的侧面连接有清除盘；
7.本实用新型进一步设置为：所述清除架内设置有活动块二和电动推杆四，所述活动块二底端与电动推杆四顶端固定连接，所述活动块二的侧壁连接有滑动盘，所述滑动盘的一端与清除盘连接；
8.本实用新型进一步设置为：所述驱动电机沿底座中心竖向对称设置有两组，所述清除装置沿底座中心竖向对称设置有两组，所述夹持装置沿底座中心横向对称设置有两组；
9.本实用新型进一步设置为：所述驱动电机与清除装置和夹持装置电性连接；
10.本实用新型进一步设置为：所述夹持件一和夹持件二的表面设有橡胶垫；
11.本实用新型进一步设置为：所述清除装置设置在清除轨道内，所述夹持装置设置在夹持轨道内；
12.本实用新型进一步设置为：所述清除盘为可拆卸的。
13.本实用新型的优点是：
14.1、本实用新型通过电动推杆推动使得清除盘上下移动，进而对铝合金材料表面进行氧化层清除，从而不需要人工使用工具手动清除；
15.2、在底座两侧的夹持件的作用下，能够使铝合金材料更稳固，方便了清除，同时也防止其掉落，对铝合金材料起到了保护作用。
附图说明

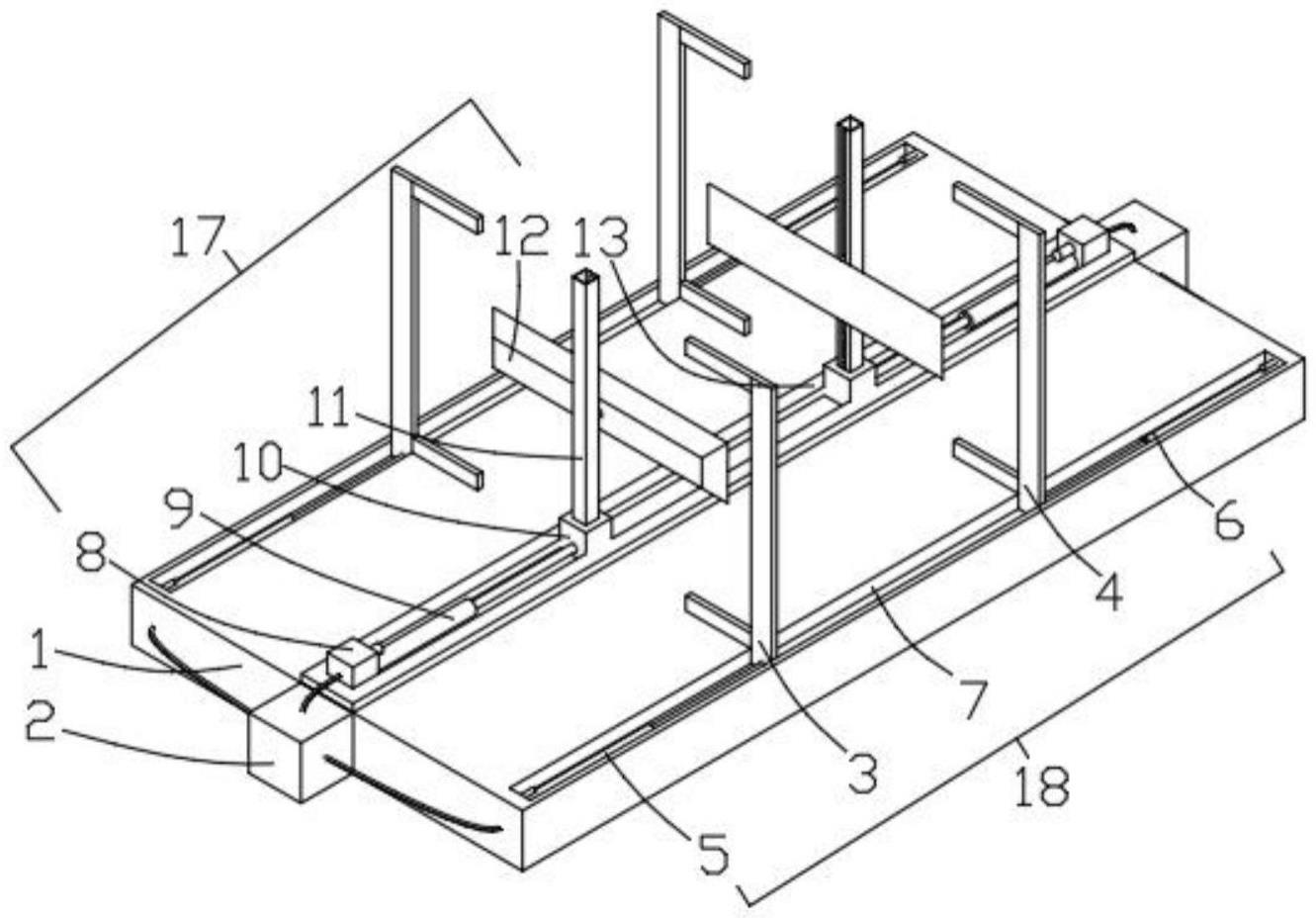

16.图1为本实用新型的整体装置的立体结构图；
17.图2为本实用新型的整体装置的左视图；
18.图3为本实用新型的整体装置的俯视图；
19.图4为图3的a-a处剖面图；
20.图5为本实用新型的清除装置的结构图；
21.图中：1、底座；2、驱动电机；3、夹持件一；4、夹持件二；5、电动推杆一；6、电动推杆二；7、夹持轨道；8、固定块；9、电动推杆三；10、活动块一；11、清除架；12、清除盘；13、清除轨道；14、滑动盘；15、活动块二；16、电动推杆四；17、清除装置；18、夹持装置。
具体实施方式
22.需要说明的是，在不冲突的情况下，本技术中的实施例及实施例中的特征可以相互结合。下面将参考附图并结合实施例来详细说明本实用新型。
23.需要指出的是，除非另有指明，本技术使用的所有技术和科学术语具有与本技术所属技术领域的普通技术人员通常理解的相同含义。
24.本实用新型中，在未作相反说明的情况下，使用的方位如“上、下”通常是针对附图所示的方向而言，或者是针对竖直、垂直或重力方向上而言的；同样地，为便于理解和描述，“左、右”通常是针对附图所示的左、右；“内、外”是指相对于各部件本身的轮廓的内、外，但上述方位词并不用于限制本实用新型。
25.实施例一
26.请参阅图1-5，本实用新型提供以下技术方案：
27.具体地是指一种铝合金材料表面氧化层清除装置，包括底座1，底座1两侧固定连接有驱动电机2，驱动电机2沿底座1中心竖向对称，底座1上分布有清除装置17和夹持装置18；
28.清除装置18包括固定块8、电动推杆三9、活动块一10、清除架11、清除盘12、滑动盘14、活动块二15、电动推杆四16，清除装置18设置在清除轨道13内，固定块8的外端侧壁与电动推杆三9的一侧固定连接，电动推杆三9的另一侧与活动块一10的一侧固定连接，电动推杆三9可推动活动块一10在清楚轨道13内前后滑动，活动块一10的顶端与清除架11的底端固定连接，清除架11内部设置有活动块二15和电动推杆四16，活动块二15的底端与电动推杆四16的顶端固定连接，电动推杆四16可推动活动块二15在清除架11内上下滑动，活动块二15的侧壁与滑动盘14的内侧壁固定连接，滑动盘14的外侧壁与清除盘12的一侧连接，清除盘12是可拆卸更换的；清除装置17和清除轨道13沿底盘1中心竖向对称设置有两组；
29.夹持装置18包括夹持件一3、夹持件二4、电动推杆一5、电动推杆二6，电动推杆一5的一侧与底座1固定连接，另一侧与夹持件一3固定连接，电动推杆一5推动夹持件一3在夹
持轨道7内前后滑动，电动推杆二6的一侧与底座1固定连接，另一侧与夹持件二4固定连接，电动推杆二6推动夹持件二4在夹持轨道内前后滑动，夹持件一3和夹持件二4的表面设置有橡胶垫，起到更好的夹持作用，夹持装置18分布在夹持轨道7内，夹持装置18与驱动电机2电性连接，夹持装置18和夹持轨道7沿底盘1中心横向对称设置有两组。
30.本实用新型提供的一种铝合金材料表面氧化层清除装置的工作原理如下：
31.在本实施例中，将需要清除氧化层的铝合金材料放置在底盘1两侧的夹持件一3和夹持件二4之间，启动驱动电机2，控制电动推杆一5和电动推杆二6开始运作，电动推杆一5和电动推杆二6分别推动夹持件一3和夹持件二4向铝合金材料处运动，待到夹持件一3和夹持件二4紧贴铝合金材料，电动推杆一5和电动推杆二6停止运作，夹持件一3和夹持件二4上的橡胶垫可以使夹持效果更好；
32.在铝合金材料被完全夹持住之后，启动电动推杆三9，电动推杆三9运作带动活动块一10底盘1中心靠拢，在清除架11上的清除盘12紧贴材料后，电动推杆三9停止运作，启动电动推杆四16，电动推杆4的运作可以带动活动块二15上下活动，从而使清除盘12对铝合金材料进行摩擦，清除盘12的表面附有砂纸，清除盘12上下移动达到对铝合金材料表面的氧化层的清除作用；
33.本实用新型自动化程度较高，有效的防止了铝合金材料在清除过程中发生偏移，掉落的现象，同时，采用电动推杆的设置也可以更好的取代人工，节省了工作成本。
