1.本实用新型涉及采石场装置相关技术领域，具体为一种采石场用泥粉筛。


背景技术：

2.矿床的开采可能是地下作业或露天作业，没有天然照明而在地下进行的工作，叫做地下作业，采石场也就称为地下采石场，在天然光下进行开采的采石场，则称为露天采石场，在进行采石作业时，为了得到岩石，需要对开采的岩石等进行处理，其中，最为常见的方式就是对开采的岩石等进行筛分，已实现将岩石以及其表面灰尘或者土壤的分离，此时一般用到专门的岩石筛分设备，但是在实际进行筛分时，因为在进行开采时需要用到水对岩石等进行湿润，以方便进行钻孔，此时底部岩石上的土壤和灰尘会粘连在岩石上，进行在实际进行筛分时，难以使得这些粘连的土壤和灰尘掉落，同时在进行筛分时，一些较小的岩石等也会通过湿润的土壤粘连在大块岩石时，这些较小的岩石在进行筛分时因为体积较小，容易被剔除掉，造成浪费，为此，提出一种可对岩石上湿润的土壤和灰尘进行筛分且避免较小岩石剔除造成浪费的采石场用泥粉筛。


技术实现要素：

3.本实用新型的目的在于提供一种采石场用泥粉筛，解决了本技术提出的采石场进行湿润的水会使得这些粘连的土壤和灰尘难以掉落，同时在进行筛分时，一些较小的岩石等也会通过湿润的土壤粘连在大块岩石时，这些较小的岩石在进行筛分时因为体积较小，容易被剔除掉，造成浪费的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种采石场用泥粉筛，包括底板箱以及安装在底板箱顶部两侧的的支撑架体，所述底板箱的内部安装有筛分式收集机构，所述支撑架体的内侧等距安装有若干泥粉筛分机构，所述支撑架体的结构形状为“l”形且其顶部设置有安装在泥粉筛分机构输入端顶部的入料机构，所述泥粉筛分机构和控制台电性连接。
5.优选的，所述筛分式收集机构包括收集框架、把手和筛分网，所述收集框架滑动安装在底板箱的内侧且其顶部延伸至底板箱的外侧，所述收集框架的顶部安装有把手，所述收集框架的顶部设置有安装在底板箱内顶部的筛分网。
6.优选的，所述泥粉筛分机构包括连接板件、限位板、微型振动电机和过滤网，所述连接板件安装在两组支撑架体的内侧，所述连接板件内部夹角处的上下两侧安装有限位板，位于底部的所述限位板顶部安装有微型振动电机，所述微型振动电机输出端的顶部安装有位于顶部限位板下方的过滤网，所述过滤网位于筛分网的顶部。
7.优选的，所述连接板件的内侧设置为中空，所述连接板件输入端的位置高于输出端的位置，所述微型振动电机和控制台电性连接。
8.优选的，所述过滤网设置有若干且其网孔大小从上至下依次减小，位于最底部的所述过滤网网孔大小大于筛分网的网孔大小。
9.优选的，所述入料机构包括入料箱、入料通道和定位部件，所述入料箱设置在支撑架体顶部的一侧，所述入料箱的顶部开口处安装有入料通道，所述入料箱的左右两侧设置有定位部件，所述定位部件通过螺栓安装在支撑架体的顶部。
10.优选的，所述入料箱的底部设置有用于排料的通道，所述入料箱位于连接板件的输入端顶部，所述定位部件的结构形状为“l”形。
11.与现有技术相比，本实用新型的有益效果是：该采石场用泥粉筛，通过泥粉筛分机构内部零件的设计，可在实际对采石场内部开采的岩石外侧粘连的土壤和灰尘等进行分离时，有效的提升对这些湿润粘连物筛分的效果和效率，在避免过滤网网格堵塞的同时完成对湿润粘连物筛分，同时多组网格大小不一过滤网的设计，可在实际进行筛分时，避免一些较小岩石被剔除，减少了资源的浪费；
12.1、通过筛分式收集机构内部零件的设计，可对筛分后的粉尘进行收集，避免其飞散；
13.2、通过入料机构内部零件的设计，提升在对岩石外侧粘连物进行分离的效果。
附图说明

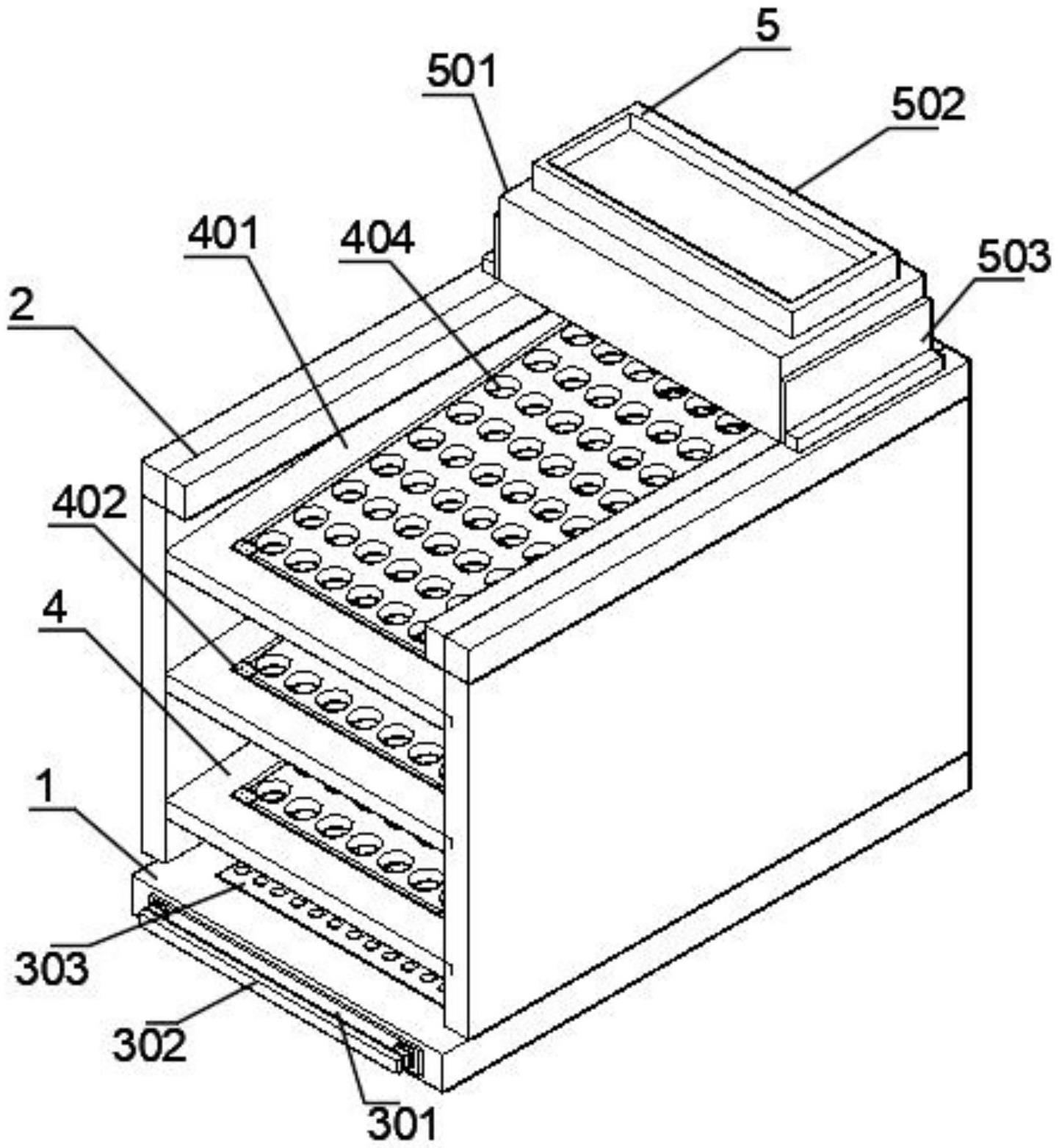

14.图1为本实用新型正视结构示意图；
15.图2为本实用新型筛分式收集机构正视结构示意图；
16.图3为本实用新型限位板和微型振动电机连接爆炸结构示意图；
17.图4为本实用新型泥粉筛分机构正视结构示意图。
18.图中：1、底板箱；2、支撑架体；3、筛分式收集机构；301、收集框架；302、把手；303、筛分网；4、泥粉筛分机构；401、连接板件；402、限位板；403、微型振动电机；404、过滤网；5、入料机构；501、入料箱；502、入料通道；503、定位部件。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-4，本实用新型提供一种技术方案：一种采石场用泥粉筛，包括底板箱1以及安装在底板箱1顶部两侧的的支撑架体2；
21.底板箱1的内部安装有筛分式收集机构3；
22.其中，筛分式收集机构3包括收集框架301、把手302和筛分网303，收集框架301滑动安装在底板箱1的内侧且其顶部延伸至底板箱1的外侧，收集框架301的顶部安装有把手302，收集框架301的顶部设置有安装在底板箱1内顶部的筛分网303。
23.进一步，通过筛分式收集机构3内部收集框架301、把手302和筛分网303的设计，可对筛分后的粉尘进行收集，避免其飞散。
24.支撑架体2的内侧等距安装有若干泥粉筛分机构4；
25.其中，泥粉筛分机构4包括连接板件401、限位板402、微型振动电机403和过滤网404，连接板件401安装在两组支撑架体2的内侧，连接板件401内部夹角处的上下两侧安装
有限位板402，位于底部的限位板402顶部安装有微型振动电机403，微型振动电机403输出端的顶部安装有位于顶部限位板402下方的过滤网404，过滤网404位于筛分网303的顶部，连接板件401的内侧设置为中空，连接板件401输入端的位置高于输出端的位置，微型振动电机403和控制台电性连接，过滤网404设置有若干且其网孔大小从上至下依次减小，位于最底部的过滤网404网孔大小大于筛分网303的网孔大小。
26.进一步，通过泥粉筛分机构4内部连接板件401、限位板402、微型振动电机403和过滤网404的设计，使得在对岩石上的湿润土壤和灰尘等进行筛分时，通过震动提升对其筛分的效果和效率，进而完成对湿润土壤和灰尘的筛分作业，同时避免了湿润的土壤和灰尘粘连在进行筛分的过滤网404上，并且三组网孔大小不一的过滤网404的设计，可在进行筛分时，将大块岩石外侧粘连的一些较小的岩石根据其大小进行筛分收集，避免这些较小的岩石被剔除，造成浪费。
27.需要说明的是：通过过滤网404夹角底部的微型振动电机403的运输，使得该过滤网404可发生震动，且配合连接板件401和过滤网404斜向的设计，进一步避免湿润的土壤堵塞过滤网404的网孔，提升进行筛分的效果。
28.支撑架体2的结构形状为“l”形且其顶部设置有安装在泥粉筛分机构4输入端顶部的入料机构5；
29.其中，入料机构5包括入料箱501、入料通道502和定位部件503，入料箱501设置在支撑架体2顶部的一侧，入料箱501的顶部开口处安装有入料通道502，入料箱501的左右两侧设置有定位部件503，定位部件503通过螺栓安装在支撑架体2的顶部，入料箱501的底部设置有用于排料的通道，入料箱501位于连接板件401的输入端顶部，定位部件503的结构形状为“l”形。
30.进一步，通过入料机构5内部入料箱501、入料通道502和定位部件503的设计，可在进行岩石外侧土壤和灰尘等粘连物的筛分作业时，将这些岩石倒入入料箱501的内部完成入料作业，使得这些岩石可在过滤网404上进行一定的移动，提升在对岩石外侧粘连物进行分离的效果。
31.泥粉筛分机构4和控制台电性连接。
