1.本实用新型涉及串选机技术领域，具体地说，涉及一种链条套筒串选机。


背景技术：

2.链条由链片、套筒、辊子、辊轴组成，每一节链条均由两个链片、两个套筒、两个辊子、两个辊轴构成，每条链子又由几十甚至几百节链条组成，如果其中有一个部件发生损坏，整个链条就无法使用。在生产链条的工艺流程中，如果有一个部件不合格，往往会影响整条生产线的工作，严重时，会对设备造成危害，因此，在生产链条时对各部件的筛选及其严格，为此提出了一种链条套筒串选机。
3.经检索，专利公告号为cn204093731u公开了一种自动链条套筒串选机，包括机架、电动机、料箱、串选器、接料斗、振动筛、接料桶。动机、料箱、串选器、接料斗设置在机架上，在接料斗出口的下面设有振动筛，在振动筛的前面设有接料桶，然而对比文件对链条套筒筛选的速度较慢，从而降低了后续工作的生产效率，影响了整体的运行效率，而且对比文件对筛选后的链条套筒收集较少，从而降低了设备的便携性。


技术实现要素：

4.本实用新型的目的在于提供一种链条套筒串选机，通过勾抓条块进行工作，最后利用筛分槽口进行放出，方便使用人员对链条套筒进行快速串选，从而提升了设备的工作效率，通过回收槽口进行回收，然后利用回收盒进行收集，最后利用缓冲海绵进行保护，方便使用人员对串选完成的链条套筒进行大量的收集，方便使用人员单次串选可以多量的对链条套筒进行收纳，从而提升了设备的便捷性，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种链条套筒串选机，包括工作台、安装在工作台上的传递箱、位于传递箱后侧的串选箱和回收箱，串选箱的一侧固定安装有旋转电机，旋转电机的输出轴伸进串选箱内并安装有转动辊，转动辊远离输出轴的一端通过轴承与串选箱安装连接，转动辊的表面固定安装有勾抓条块，串选箱的底部贯穿设置有筛分槽口；
7.串选箱的底部固定安装回收箱，回收箱固定安装在工作台上，回收箱的顶部贯穿设置有与筛分槽口对应的回收槽口，回收箱内部设置有回收盒，回收盒内底部设置有缓冲海绵，回收箱的一侧通过铰链安装有箱门，箱门的一侧固定安装有拉手；
8.传递箱的一侧固定安装有驱动电机，传递箱内设置有放置槽，放置槽内安装有由驱动电机带动的皮带输送机。
9.作为一种优选方案，传递箱一侧固定安装有控制装置，控制装置连接外部电源，旋转电机、驱动电机与控制装置电性连接。
10.作为一种优选方案，勾抓条块规则分布在转动辊的表面四周。
11.作为一种优选方案，位于皮带输送机两侧的传递箱上安装有侧隔板，侧隔板的后端安装有限位板
12.作为一种优选方案，工作台底部固定安装有支腿，支腿底部设置有防滑垫。
13.作为一种优选方案，控制装置下端设置有电源插孔。
14.与现有技术相比，本实用新型的有益效果是：
15.(1)通过旋转电机带动转动辊进行转动，接着利用勾抓条块进行工作，最后利用筛分槽口进行放出，方便使用人员对链条套筒进行快速串选，从而提升了设备的工作效率；
16.(2)通过在回收箱的顶部贯穿设置有回收槽口，能够通过拉手拉动箱门进行开合，接着利用回收槽口进行回收，然后利用回收盒进行收集，最后利用缓冲海绵进行保护，方便使用人员对串选完成的链条套筒进行大量的收集，方便使用人员单次串选可以多量的对链条套筒进行收纳，从而提升了设备的便捷性。
附图说明

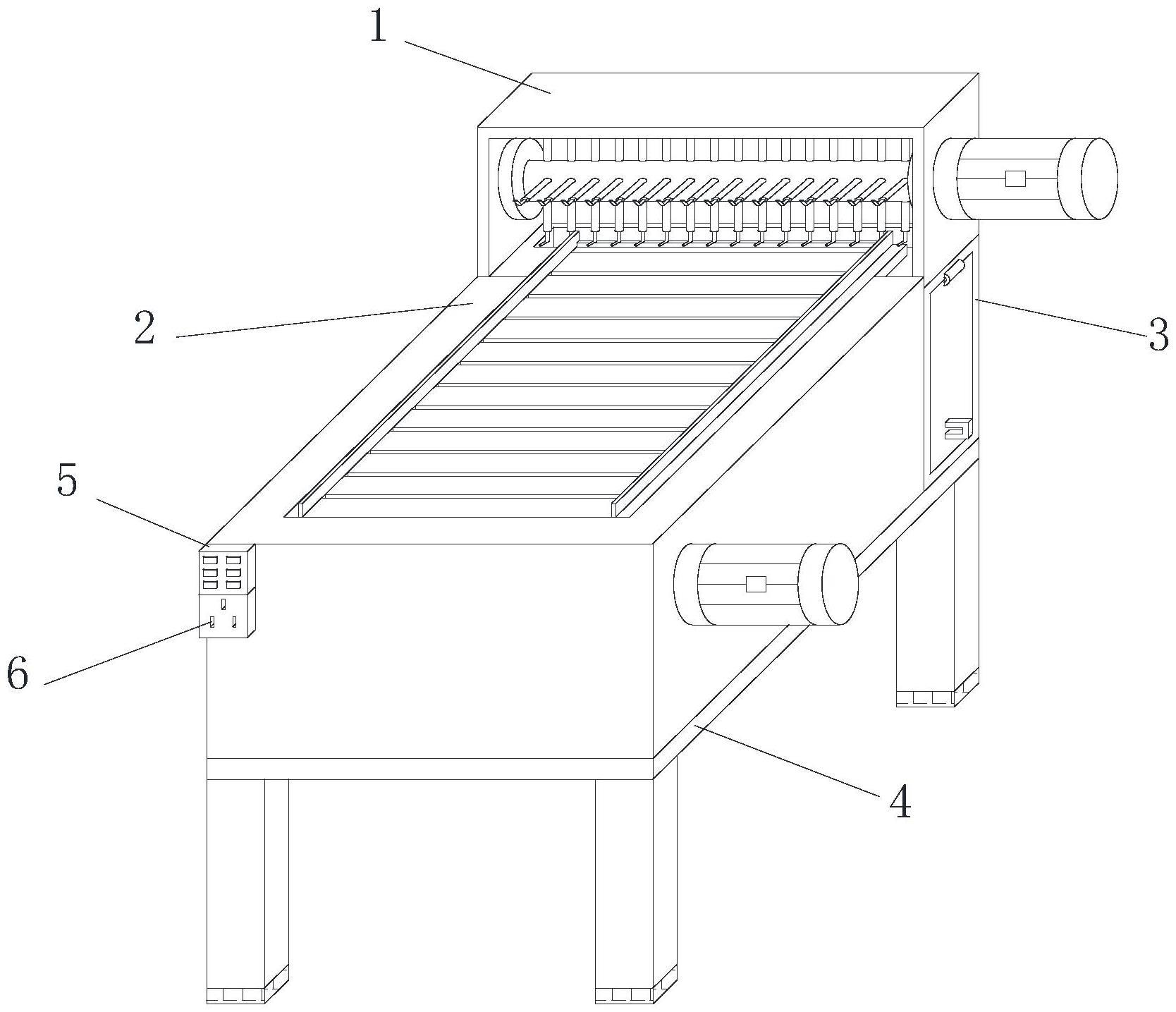

17.图1为本实用新型的立体图。
18.图2为本实用新型中的回收箱局部结构示意图。
19.图3为本实用新型中的串选箱局部立体图。
20.图4为本实用新型中的传递箱局部立体图。
21.图5为本实用新型中的工作台局部立体图。
22.图中各标号的意义为：1、串选箱；101、旋转电机；102、输出轴；103、轴承；104、转动辊；105、勾抓条块；106、筛分槽口；2、传递箱；201、驱动电机；202、放置槽；203、皮带输送机；204、侧隔板；205、限位板；3、回收箱；301、铰链；302、箱门；303、拉手；304、回收盒；305、缓冲海绵；306、回收槽口；4、工作台；401、支腿；402、防滑垫；5、控制装置；6、电源插孔。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
24.本实用新型提供一种技术方案：
25.一种链条套筒串选机，包括工作台4、安装在工作台4上的传递箱2、位于传递箱2后侧的串选箱1和回收箱3，串选箱1的一侧固定安装有旋转电机101，旋转电机101的输出轴102伸进串选箱1内并安装有转动辊104，转动辊104远离输出轴102的一端通过轴承103与串选箱1安装连接，转动辊104的表面固定安装有勾抓条块105，串选箱1的底部贯穿设置有筛分槽口106；
26.串选箱1的底部固定安装回收箱3，回收箱3固定安装在工作台4上，回收箱3的顶部贯穿设置有与筛分槽口106对应的回收槽口306，回收箱3内部设置有回收盒304，回收盒304内底部设置有缓冲海绵305，回收箱3的一侧通过铰链301安装有箱门302，箱门302的一侧固定安装有拉手303；
27.传递箱2的一侧固定安装有驱动电机201，传递箱2内设置有放置槽202，放置槽202内安装有由驱动电机201带动的皮带输送机203。
28.本实施例中，传递箱2一侧固定安装有控制装置5，控制装置5连接外部电源，旋转电机101、驱动电机201与控制装置5电性连接。
29.本实施例中，勾抓条块105规则分布在转动辊104的表面四周。
30.本实施例中，位于皮带输送机203两侧的传递箱2上安装有侧隔板204，侧隔板204的后端安装有限位板205
31.本实施例中，工作台4底部固定安装有支腿401，支腿401底部设置有防滑垫402。
32.本实施例中，控制装置5下端设置有电源插孔6。
33.工作原理：将链条套筒放置在皮带输送机203上，控制装置5连接外部电源，通过控制装置5控制驱动电机201带动皮带输送机203进行传动，利用侧隔板204对链条套筒进行保护，防止跑偏，利用限位板205对链条套筒进行限位，方便使用人员进行运输传送，从而提升了设备的自动化；
34.通过控制装置5控制旋转电机101带动转动辊104进行转动，利用勾抓条块105进行链条套筒的串选工作，将串选后的链条套筒通过筛分槽口106下落至回收箱3内，方便使用人员对链条套筒进行快速串选，从而提升了设备的工作效率；
35.由筛分槽口106下落的链条套筒回收槽口306下落至回收箱3内的回收盒304中，缓冲海绵305能够有效缓冲下落的链条套筒，利用拉手303拉开箱门302，拉出回收盒304取出链条套筒，方便使用人员对串选完成的链条套筒进行收集，方便使用人员单次串选可以多量的对链条套筒进行收纳，从而提升了设备的便捷性。
36.使用时，利用工作台4对传递箱2、回收箱3进行支撑，利用支腿401底部防滑垫402进行防滑，方便使用人员将设备稳定在台面进行工作，利用防滑垫402增加摩擦力，从而防止设备在工作中发生滑动。
37.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
