1.本实用新型涉及显示技术领域，尤其是涉及一种显示设备。


背景技术：

2.目前，诸如电视机等显示设备均朝着产品外观薄型化的趋势发展，这些设备内部的物理空间越来越小，导致为适应匹配这些显示设备的内部空间，音箱等设备也朝着薄型化的趋势发展。
3.但是，对于音箱这类产品而言，其厚度方向的尺寸是影响产品音质的关键因素，若音箱的厚度太薄，则不利于显示设备音质的提高。因此，如何优化显示设备在厚度方向上的声学结构设计，成为提升设备音质的重要方向和手段。


技术实现要素：

4.本实用新型提供一种显示设备，能够克服显示设备内部空间有限导致音质提升受到制约的问题，从而提高显示设备的音质。
5.为了实现上述目的，本实用新型提供如下技术方案：
6.本实用新型提供一种显示设备，包括：显示模组；背板，固定于所述显示模组的背侧；所述显示模组包括背板；后壳，所述后壳与所述背板连接，且共同限定出安装腔；音箱，所述音箱包括箱壳和扬声器，所述箱壳位于所述安装腔且与所述背板连接，所述扬声器穿设于与所述箱壳并与所述箱壳连接，所述音箱嵌设于所述背板和所述后壳的至少一者。
7.在本实用新型的一些实施例中，所述扬声器包括沿所述显示模组的厚度方向从前向后依次布置且相连的磁性件、盆架和振膜，所述磁性件和所述振膜中的至少一者外露于所述箱壳。
8.在本实用新型的一些实施例中，所述背板上开设有第一避让孔，所述磁性件穿设于所述箱壳的前侧壁，以使所述磁性件的至少部分结构位于所述箱壳的外侧，且嵌入所述第一避让孔内。
9.在本实用新型的一些实施例中，所述第一避让孔的直径大于所述磁性件的直径，且所述第一避让孔的直径d1和所述磁性件的直径d2满足：d1-d2≥3mm。
10.在本实用新型的一些实施例中，所述箱壳的前侧壁开设有第一穿孔，所述第一穿孔的内壁和所述磁性件的外壁之间设有减振胶层。
11.在本实用新型的一些实施例中，所述后壳上开设有第二避让孔，所述箱壳的后侧壁嵌入所述第二避让孔内，或从所述第二避让孔伸出所述安装腔。
12.在本实用新型的一些实施例中，所述箱壳与所述后壳之间设有减振泡棉。
13.在本实用新型的一些实施例中，所述箱壳和所述后壳中的其中一个设有沿背离另一个的方向凹陷的安装沉台，所述减振泡棉设于所述安装沉台。
14.在本实用新型的一些实施例中，所述振膜位于所述箱壳的内侧，且与所述箱壳的后侧壁间隔开。
15.在本实用新型的一些实施例中，所述后壳上开设有第二避让孔，所述盆架穿设于所述箱壳的后侧壁，以使所述振膜位于所述箱壳的外侧且嵌入所述第二避让孔或位于所述安装腔的外侧。
16.根据本实用新型的显示设备，包括：显示模组；背板，固定于显示模组的背侧；后壳，后壳与背板连接，且共同限定出安装腔；音箱，音箱包括箱壳和扬声器，箱壳位于安装腔且与背板连接，扬声器穿设于与箱壳并与箱壳连接，音箱嵌设于背板和后壳的至少一者。本实用新型的显示设备，通过将音箱的部分结构嵌入到显示设备的背板或者后壳上，可以利用背板和/或后壳自身在显示模组的厚度方向上所占用的空间来容纳音箱的部分结构，从而为音箱提供更多的空间以增大音箱厚度，这样，音箱工作时，扬声器的振膜推动的空气质量更大，使得音箱的低音发声效果更好。如此，即可实现在显示设备的内部空间有限的情况下进一步提高音质的目的，改善用户体验。并且，改进成本较低，容易实现。
17.除了上面所描述的本技术实施例解决的技术问题、构成技术方案的技术特征以及由这些技术方案的技术特征所带来的有益效果外，本技术实施例提供的显示设备所能解决的其他技术问题、技术方案中包含的其他技术特征以及这些技术特征带来的有益效果，将在具体实施方式中作出进一步详细说明。
附图说明
18.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
19.其中：
20.图1为本实用新型实施例一的显示设备的结构示意图；
21.图2为图1中所示的显示设备的爆炸图；
22.图3为本实用新型实施例二的显示设备的结构示意图；
23.图4为图3中所示的显示设备的爆炸图；
24.图5为本实用新型实施例三的显示设备的结构示意图；
25.图6为图5中所示的显示设备的爆炸图；
26.图7为本实用新型实施例四的显示设备的结构示意图；
27.图8为图7中所示的显示设备的爆炸图；
28.图9为本实用新型实施例五的显示设备的结构示意图；
29.图10为图9中所示的显示设备的爆炸图；
30.图11为本实用新型实施例六的显示设备的结构示意图；
31.图12为图11中所示的显示设备的爆炸图。
32.附图标记说明：
33.100-显示设备；
34.1-背板； 11-第一避让孔； 12-安装柱；
35.2-后壳； 21-第二避让孔；
36.3-音箱；
37.31-箱壳；311-安装吊耳；
38.32-扬声器；321-磁性件；322-盆架；323-振膜；
39.33-减振胶层；34-减振泡棉；35-减振垫；4-安装腔。
具体实施方式
40.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
41.目前，诸如电视机等显示设备均朝着产品外观薄型化的趋势发展，这些设备内部的物理空间越来越小，这也导致为适应匹配这些显示设备的内部空间，音箱等设备也朝着薄型化的趋势发展。但是，对于音箱这类产品而言，其厚度方向的尺寸是影响产品音质的关键因素，若音箱的厚度太薄，则不利于显示设备音质的提高。因此，如何优化显示设备在厚度方向上的声学结构设计，成为提升设备音质的重要方向和手段。
42.有鉴于此，本实用新型实施例提供一种显示设备，通过将音箱的部分结构嵌入到显示设备的背板或者后壳上，可以利用背板和/或后壳自身在显示模组的厚度方向上所占用的空间来容纳音箱，从而为音箱提供更多的空间以增大音箱厚度，这样，音箱工作时，扬声器的振膜推动的空气质量更大，使得音箱的低音发声效果更好。如此，即可实现在显示设备的内部空间有限的情况下进一步提高音质的目的，改善用户体验。并且，改进成本较低，容易实现。
43.下面参考图1-图12描述根据本实用新型实施例的显示设备100。
44.本实用新型实施例的显示设备100，可以为电视机、电脑显示屏、会议用显示屏等显示设备100。具体地，显示设备100可以包括：显示模组、背板1、后壳2和音箱3。
45.其中，显示模组包括显示屏(图未示出)，显示屏可以用于显示图像信息，背板1位于显示屏的后侧，背板1可以为显示屏提供安装支撑作用。后壳2与背板1连接，例如，后壳2可以与背板1螺栓连接，当然本实用新型对此不做限制，后壳2与背板1的连接方式可以根据实际需要合理选择。后壳2与背板1之间共同限定出用于安装其他装置和元件的安装腔4。
46.音箱3作为声源，可以包括箱壳31和扬声器32。其中，箱壳31位于安装腔4，例如，箱壳31可以整体上均处于安装腔4内，或者仅有一部分处于安装腔4内，另一部分处于安装腔4外。箱壳31可以与背板1连接，以便于将音箱3整体上安装固定。
47.扬声器32穿设于箱壳31，以使扬声器32的至少部分结构可以从箱壳31外露，例如，可以是扬声器32的前端从箱壳31的前侧壁穿出，也可以是扬声器32的后端从箱壳31的后侧壁穿出，还可以是扬声器32的前端和后端分别从箱壳31的前侧壁和后侧壁穿出。扬声器32与箱壳31连接，例如扬声器32可以与箱壳31卡接、螺栓连接等，扬声器32与箱壳31的连接方式可以根据实际需要合理选择。
48.音箱3的至少部分结构嵌入背板1和/或后壳2。例如，可以是扬声器32的穿出箱壳31的部分嵌入到背板1或后壳2，具体如：扬声器32穿出箱壳31前侧壁的部分可以嵌入背板1内、扬声器32穿出箱壳31后侧壁的部分可以嵌入后壳2。或者，也可以是箱壳31的部分结构嵌入到背板1或后壳2，具体如：箱壳31的前侧壁嵌入到背板1内、箱壳31的后侧壁可以嵌入
到后壳2内。当然本实用新型不限于此，还可以是以上任意两种、三种或全部情况的组合。
49.通过将音箱3的至少部分结构嵌入到背板1和/或后壳2，可以利用背板1和/或后壳2自身在显示模组的厚度方向上所占用的空间来容纳音箱3，在音箱3的厚度不变的情况下，有利于整体上减小显示设备100的厚度；而在在薄型化显示设备100的内部空间有限的情况下，可以增大音箱3的厚度，从而可以在一定程度上增大扬声器32内腔的体积。这样，音箱3工作时，扬声器32的振膜323推动的空气质量更大。由于空气质量与振膜323振幅之间满足以下公式：m＝ρv＝ρsx，其中，ρ为空气密度，s为振膜323面积，x为振幅。因此，由以上公式可知：空气质量m越大，振幅x越大，则音箱3的低音发声效果就越好。
50.根据本实用新型实施例的显示设备100，通过将音箱3的部分结构嵌入到显示设备100的背板1或者后壳2上，可以利用背板1和/或后壳2自身在显示模组的厚度方向上所占用的空间来容纳音箱3，在薄型化的显示设备100的内部空间有限的情况下，可以提供更多的空间用以增大音箱3的扬声器32的厚度，这样，音箱3工作时，扬声器32的振膜323推动的空气质量更大，则音箱3的低音发声效果更好。如此，即可在显示设备100的内部空间有限的情况下进一步提高显示设备100的低音效果，改善用户体验。并且，改进成本较低，容易实现。
51.在本实用新型的一些实施例中，参考图1、图3、图5、图7、图9和图11，扬声器32可以包括磁性件321、盆架322和振膜323，磁性件321、盆架322和振膜323可以沿显示模组的厚度方向从前向后依次布置且相连，磁性件321可以为磁铁，盆架322可以用于固定磁性件321和振膜323，盆架322可以为绝缘件，磁性件321和振膜323中的至少一个外露于箱壳31的对应侧壁，以便于增大磁性件321和振膜323之间的距离，从而整体上增大音箱3厚度，增加内腔体积，进而提高音箱3音质。
52.例如，当磁性件321穿设于箱壳31的前侧壁时，磁性件321位于箱壳31的外侧(即箱壳31的朝向显示模组的一侧)的部分结构可以嵌入到显示模组的背板1中；当盆架322的后端穿过箱壳31的后侧壁时，振膜323位于箱壳31的外侧(即箱壳31的朝向后壳2的一侧)，此时，振膜323可以嵌入到后壳2；当然，也可以是磁性件321和盆架322分别穿设于箱壳31的前侧壁和后侧壁，以使磁性件321和振膜323均可从箱壳31外露，进而便于磁性件321嵌入背板1以及振膜323嵌入到后壳2。如此，可以实现增加音箱3厚度的目的，并且，箱壳31结构的改动较小，设备整体结构较为简单，容易实现。
53.在本实用新型的一些实施例中，参考图2、图4、图6、图8和图10，背板1上可以开设有第一避让孔11，第一避让孔11可以沿显示模组的厚度方向贯穿背板1，或者，第一避让孔11也可以由背板1沿厚度方向的至少部分结构向前凹陷形成。
54.其中，磁性件321穿设于箱壳31的前侧壁，以使磁性件321的部分结构位于箱壳31的外侧，这样，磁性件321位于箱壳31外侧的部分可以嵌设于第一避让孔11。可以理解地，第一避让孔11的深度可以和磁性件321的厚度适配，如此，即使在显示设备100的内部空间有限的情况下，可以为磁性件321提供一定的前移空间，来增加扬声器32的厚度，从而在一定程度上增大扬声器32内腔的体积。这样，音箱3工作时，扬声器32的振膜323推动的空气质量更大，低音音质更好。
55.在本实用新型的一些实施例中，第一避让孔11的直径大于磁性件321的直径，且第一避让孔11的直径d1和磁性件321的直径d2满足：d1-d2≥3mm。也就是说，第一避让孔11的直径和磁性件321的直径的差值大于或等于3mm，例如，第一避让孔11的直径和磁性件321的
直径的差值可以为3mm、3.5mm、3.8mm、4mm或者更大，可以理解地，第一避让孔11的直径和磁性件321的直径的差值可以在上述范围内根据实际需要合理选择。如此，能够避免扬声器32的振动传递到显示模组上，带动背板1甚至显示屏振动，影响显示模组的显示效果，同时也可以防止音箱3损坏。
56.在本实用新型的一些实施例中，参考图1-图10，箱壳31的前侧壁可以开设有第一穿孔，磁性件321可以从第一穿孔穿出，第一穿孔的内壁和磁性件321的外壁之间设有减振胶层33，通过设置减振胶层33，能够在对扬声器32固定的情况下，缓冲或抵消磁性件321的振动，避免扬声器32将振动传播到箱壳31上，产生杂音，有利于提升用户的视听效果，并且，箱壳31的结构较为简单，容易制造和装配。
57.在本实用新型的一些实施例中，参考图3、图5和图11，后壳2上可以开设有第二避让孔21，箱壳31的后侧壁可以嵌入第二避让孔21内，或者，箱壳31的后侧壁也可以从第二避让孔21伸出。

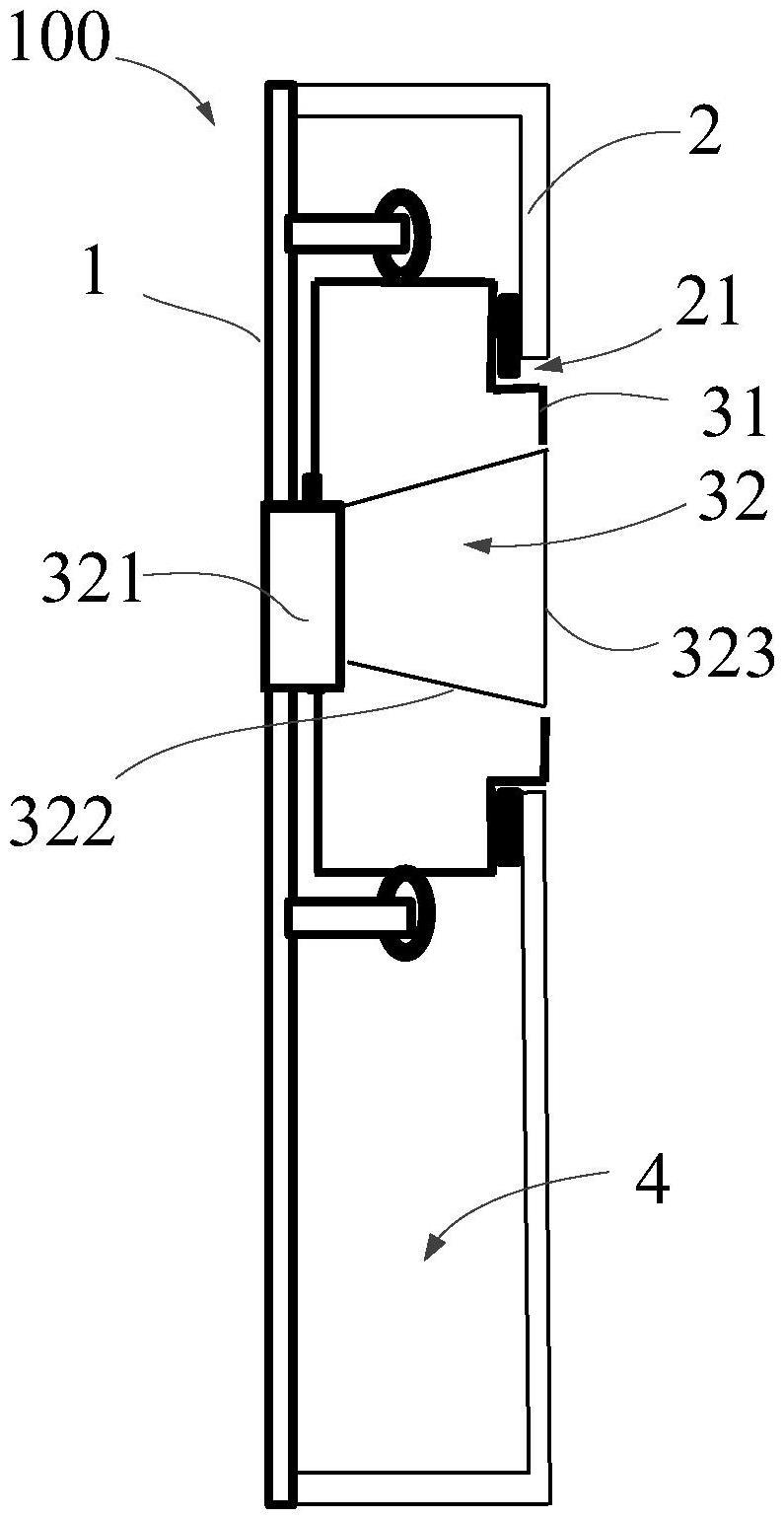

58.例如图11所示，扬声器32的磁性件321处于箱壳31的内侧，箱壳31的后侧壁嵌入第二避让孔21内，或者将箱壳31的后侧壁从第二避让孔21伸出至安装腔4外，此时，相当于，将箱壳31的后侧壁与扬声器32振膜323的距离增大，从而为振膜323提供一定的后移空间，以整体上增加扬声器32内腔体积，实现改善显示设备100的低音音质。
59.或者，例如图3或者图5所示，扬声器32的磁性件321从箱壳31前侧壁的第一穿孔穿出，并嵌入到背板1上的第一避让孔11内，而箱壳31的后侧壁则嵌入到后壳2的第二避让孔21内，或者从第二避让孔21伸出到安装腔4外。如此，相当于一方面利用第一避让孔11来为扬声器32的磁性件321提供前移空间，另一方面，由于箱壳31的后侧壁嵌入或穿出第二避让孔21，使得扬声器32的振膜323与箱壳31后侧壁之间的间距增大，从而为振膜323提供一定的后移空间，以整体上增加扬声器32内腔体积，这样，音箱3工作时，扬声器32的振膜323推动的空气质量更大，低音效果更好。
60.可以理解地，在箱壳31后侧壁未从第二避让孔21伸出至安装腔4外时，第二避让孔21可以形成为沿后壳2的厚度方向贯穿后壳2的贯穿孔，或者，也可以形成为由后壳2的内壁向外凹陷的槽状。而当箱壳31的后侧壁穿出第二避让孔21时，第二避让孔21形成为沿后壳2的厚度方向贯穿后壳2的贯穿孔。
61.在本实用新型的一些实施例中，参考图1和图2以及图3和图4，振膜323位于箱壳31的内侧，且与箱壳31的后侧壁间隔开。也就是说，振膜323可以处于箱壳31的内腔内，如此，箱壳31可以更好地保护振膜323。可以理解地，在本实施例中，振膜323与箱壳31之间的距离可以根据实际需要进行合理调整，以使扬声器32的低音效果满足要求。
62.或者，参考图5-图12，在本实用新型的另外一些实施例中，盆架322还穿设于箱壳31的后侧壁，这样，振膜323位于箱壳31的外侧，以使振膜323可以嵌入第二避让孔21内，或者，使振膜323也伸出至安装腔4的外侧。也就是说，振膜323也可以从箱壳31的后侧壁伸出，以嵌入到第二避让孔21或者伸出至安装腔4外。如此，可以进一步地将振膜323的位置向后移来实现扬声器32内腔体积增大，这样，音箱3工作时，扬声器32的振膜323推动的空气质量更大，低音效果更好。
63.在本实用新型的一些实施例中，参考图4、图6和图12，箱壳31与后壳2之间设有减振泡棉34，如此，能够避免箱壳31将振动传递到后壳2上，引起后壳2的振动产生噪音，从而
保证用户的视听体验。
64.在本实用新型的一些实施例中，结合图3、图5和图11，箱壳31和后壳2中的其中一个设有沿背离另一个的方向凹陷的安装沉台，减振泡棉34设于安装沉台内，例如，箱壳31的后侧壁的周沿可以设有向前凹陷的安装沉台，或者，也可以是后壳2的内壁上设有向后凹陷的安装沉台，减振泡棉34设于安装沉台，且夹设于箱壳31和后壳2之间，如此为减振泡棉34提供安装空间，避免因设置减振泡棉34而导致扬声器32厚度减小。
65.在本实用新型的一些实施例中，参考图2、图4、图6、图8、图10和图12，箱壳31的外壁上设有安装吊耳311，背板1上可以设有安装柱12，安装吊耳311和安装柱12均可以为多个，且一一对应，安装吊耳311适于吊装于对应的安装柱12，以将箱壳31安装至背板1，如此，箱壳31与背板1的连接结构较为简单，容易制造和装配。
66.可以理解地，参考图2、图4、图6、图8、图10和图12，为防止音箱3的振动通过安装吊耳311传导至背板1上，可以在安装吊耳311与安装柱12之间设置减振垫35，减振垫35可以为硅胶件，如此，成本较低，振动缓冲效果较好。
67.作为一个可以替代的实施例，箱壳31上可以设有插孔，插孔可以与上述实施例中的安装柱12适配，安装住可以插入到插孔内，以实现箱壳31与背板1的连接。当然本实用新型不限于此，箱壳31和背板1也可以通过其他的可拆卸连接方式例如卡接、螺栓连接等方式连接，如此，箱壳31与背板1的连接结构较为简单，容易制造和装配。
68.下面描述根据本实用新型的显示设备100的一些具体实施例。
69.在本实用新型的一些实施例中，参考图1和图2，显示设备100包括：显示模组、背板1、后壳2和音箱3。
70.其中，显示模组包括显示屏，显示屏用于显示图像信息，背板1位于显示屏的后侧，背板1为显示屏提供支撑和安装作用。后壳2与背板1连接，后壳2与背板1之间共同限定出安装腔4。背板1形成有第一避让孔11。
71.音箱3包括箱壳31和扬声器32，扬声器32包括磁性件321、盆架322和振膜323，磁性件321、盆架322和振膜323可以沿显示模组的厚度方向从前向后依次布置且相连，箱壳31的前侧壁可以开设有第一穿孔，磁性件321可以从第一穿孔穿出，以使磁性件321的部分结构位于箱壳31的外侧，并且，磁性件321位于箱壳31外侧的部分可以嵌设于第一避让孔11，振膜323位于箱壳31内部。第一避让孔11的直径大于磁性件321的直径，且第一避让孔11的直径和磁性件321的直径的差值大于或等于3mm，同时，第一穿孔的内壁和磁性件321的外壁之间设有减振胶层33，以避免扬声器32将振动传播到箱壳31上，产生杂音。
72.在本实施例中，通过将扬声器32的磁性件321嵌入到背板1的第一避让孔11内，可以为磁性件32提供一定的前移空间，以增加扬声器32的厚度，进而可以提升扬声器32的低音音质，改善显示设备100的发声效果。
73.在本实用新型的一些实施例中，参考图3和图4，显示设备100包括：显示模组、背板1、后壳2和音箱3。
74.其中，显示模组包括显示屏，其中，显示屏用于显示图像信息，背板1位于显示屏的后侧，背板1为显示屏提供支撑和安装作用。后壳2与背板1连接，后壳2与背板1之间共同限定出安装腔4。背板1形成有第一避让孔11，后壳2上形成第二避让孔21。
75.音箱3包括箱壳31和扬声器32，扬声器32包括磁性件321、盆架322和振膜323，磁性
件321、盆架322和振膜323可以沿显示模组的厚度方向从前向后依次布置且相连，箱壳31的前侧壁可以开设有第一穿孔，磁性件321可以从第一穿孔穿出，以使磁性件321的部分结构位于箱壳31的外侧，并且，磁性件321位于箱壳31外侧的部分可以嵌设于第一避让孔11。第一避让孔11的直径大于磁性件321的直径，且第一避让孔11的直径和磁性件321的直径的差值大于或等于3mm，同时，第一穿孔的内壁和磁性件321的外壁之间设有减振胶层33，以避免扬声器32将振动传播到箱壳31上，产生杂音。箱壳31的后侧壁嵌入到第二避让孔21，振膜323位于箱壳31内部，箱壳31的后侧壁与振膜323之间设有减振泡棉34。
76.在本实施例中，通过将扬声器32的磁性件321嵌入到背板1的第一避让孔11内，将箱壳31嵌入到后壳2的第二避让孔21内，可以为磁性件32提供一定的前移空间，为振膜323提供一定的后移空间，以增加扬声器32的厚度，进而可以提升扬声器32的低音音质，改善显示设备100的发声效果。
77.在本实用新型的一些实施例中，参考图5和图6，显示设备100包括：显示模组、背板1、后壳2和音箱3。
78.其中，显示模组包括显示屏，显示屏用于显示图像信息，背板1位于显示屏的后侧，背板1为显示屏提供支撑和安装作用。后壳2与背板1连接，后壳2与背板1之间共同限定出安装腔4。背板1形成有第一避让孔11，后壳2上形成第二避让孔21。
79.音箱3包括箱壳31和扬声器32，扬声器32包括磁性件321、盆架322和振膜323，磁性件321、盆架322和振膜323可以沿显示模组的厚度方向从前向后依次布置且相连，箱壳31的前侧壁可以开设有第一穿孔，磁性件321可以从第一穿孔穿出，以使磁性件321的部分结构位于箱壳31的外侧，并且，磁性件321位于箱壳31外侧的部分可以嵌设于第一避让孔11。第一避让孔11的直径大于磁性件321的直径，且第一避让孔11的直径和磁性件321的直径的差值大于或等于3mm，同时，第一穿孔的内壁和磁性件321的外壁之间设有减振胶层33，以避免扬声器32将振动传播到箱壳31上，产生杂音。箱壳31的后侧壁嵌入到第二避让孔21，振膜323从箱壳31的后侧壁伸出，嵌入到第二避让孔21或伸出安装腔4外。
80.在本实施例中，通过将扬声器32的磁性件321嵌入到背板1的第一避让孔11内，将箱壳31嵌入到后壳2的第二避让孔21内，同时，振膜32外露于箱壳31，并嵌入第二避让孔21内，既可以使磁性件32前移一定距离，又可以使振膜323后移一定距离，从而增加扬声器32的厚度，进而可以提升扬声器32的低音音质，改善显示设备100的发声效果。
81.在本实用新型的一些实施例中，参考图7和图8，显示设备100包括：显示模组、背板1、后壳2和音箱3。
82.其中，显示模组包括显示屏，显示屏用于显示图像信息，背板1位于显示屏的后侧，背板1为显示屏提供支撑和安装作用。后壳2与背板1连接，后壳2与背板1之间共同限定出安装腔4。背板1形成有第一避让孔11，后壳2上形成第二避让孔21。
83.音箱3包括箱壳31和扬声器32，扬声器32包括磁性件321、盆架322和振膜323，磁性件321、盆架322和振膜323可以沿显示模组的厚度方向从前向后依次布置且相连，箱壳31处于安装腔4内，箱壳31的前侧壁可以开设有第一穿孔，磁性件321可以从第一穿孔穿出，以使磁性件321的部分结构位于箱壳31的外侧，并且，磁性件321位于箱壳31外侧的部分可以嵌设于第一避让孔11。第一避让孔11的直径大于磁性件321的直径，且第一避让孔11的直径和磁性件321的直径的差值大于或等于3mm，同时，第一穿孔的内壁和磁性件321的外壁之间设
有减振胶层33，以避免扬声器32将振动传播到箱壳31上，产生杂音。振膜323从箱壳31的后侧壁伸出，嵌入到第二避让孔21或伸出安装腔4外。
84.在本实施例中，通过将扬声器32的磁性件321嵌入到背板1的第一避让孔11内，振膜32外露于箱壳31，并嵌入第二避让孔21内，既可以使磁性件32前移一定距离，又可以使振膜323后移一定距离，从而增加扬声器32的厚度，进而可以提升扬声器32的低音音质，改善显示设备100的发声效果。
85.在本实用新型的一些实施例中，参考图9和图10，显示设备100包括：显示模组、背板1、后壳2和音箱3。
86.其中，显示模组包括显示屏，显示屏用于显示图像信息，背板1位于显示屏的后侧，背板1为显示屏提供支撑和安装作用。后壳2与背板1连接，后壳2与背板1之间共同限定出安装腔4。背板1形成有第一避让孔11，后壳2上形成第二避让孔21。
87.音箱3包括箱壳31和扬声器32，扬声器32包括磁性件321、盆架322和振膜323，磁性件321、盆架322和振膜323可以沿显示模组的厚度方向从前向后依次布置且相连，箱壳31处于安装腔4内，箱壳31的前侧壁可以开设有第一穿孔，磁性件321可以从第一穿孔穿出，以使磁性件321的部分结构位于箱壳31的外侧，并且，磁性件321位于箱壳31外侧的部分可以嵌设于第一避让孔11。第一避让孔11的直径大于磁性件321的直径，且第一避让孔11的直径和磁性件321的直径的差值大于或等于3mm，同时，第一穿孔的内壁和磁性件321的外壁之间设有减振胶层33，以避免扬声器32将振动传播到箱壳31上，产生杂音。振膜323从箱壳31的后侧壁伸出，且未嵌入到后壳2上。
88.在本实施例中，通过将扬声器32的磁性件321嵌入到背板1的第一避让孔11内，同时，振膜32外露于箱壳31，既可以使磁性件32前移一定距离，又可以使振膜323后移一定距离，从而增加扬声器32的厚度，进而可以提升扬声器32的低音音质，改善显示设备100的发声效果。
89.在本实用新型的一些实施例中，参考图11和图12，显示设备100包括：显示模组、背板1、后壳2和音箱3。
90.其中，显示模组包括显示屏和背板1，显示屏用于显示图像信息，背板1位于显示屏的后侧，背板1为显示屏提供支撑和安装作用。后壳2与背板1连接，后壳2与背板1之间共同限定出安装腔4。后壳2上形成第二避让孔21。
91.音箱3包括箱壳31和扬声器32，扬声器32包括磁性件321、盆架322和振膜323，磁性件321、盆架322和振膜323可以沿显示模组的厚度方向从前向后依次布置且相连，磁性件321位于箱壳31内。箱壳31的后侧壁嵌入到第二避让孔21，振膜323从箱壳31的后侧壁伸出，嵌入到第二避让孔21或伸出安装腔4外。
92.在本实施例中，通过将箱壳31嵌入到后壳2的第二避让孔21内，同时，振膜32外露于箱壳31，并嵌入第二避让孔21内，可以使振膜323后移一定距离，从而增加扬声器32的厚度，进而可以提升扬声器32的低音音质，改善显示设备100的发声效果。
93.综上，根据本实用新型实施例的显示设备100，通过将音箱3的部分结构嵌入到显示设备100的背板1或者后壳2上，可以利用背板1和/或后壳2自身在显示模组的厚度方向上所占用的空间来容纳音箱3，在薄型化的显示设备100的内部空间有限的情况下，可以提供更多的空间用以增大音箱3的厚度，这样，音箱3工作时，扬声器32的振膜323推动的空气质
量更大，则音箱3的低音发声效果更好。如此，即可在显示设备100的内部空间有限的情况下进一步提高显示设备100的低音效果，改善用户体验。并且，改进成本较低，容易实现。
94.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接，还可以是通信；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
95.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。
96.最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
