1.本实用新型涉及分类文件夹技术领域，尤其涉及一种组装式分类文件夹。


背景技术：

2.在日常办公中，经常需要存放各种书籍和文件，为了方便存放使用，一般在办公桌上使用文件夹对书籍或文件进行分类存放。
3.现有公开号为cn208930969u的一种资料分类文件夹,该专利采用在滑动槽内设有若干个滑块，且相邻滑块之间通过伸缩弹簧连接，在伸缩弹簧的作用下，可以实现对相邻滑块间距的调整，以此实现对较厚书籍的存放或对体积较小文件的夹持。
4.发明人在日常工作中发现上述资料分类文件夹其隔板和支撑板之间是固定连接的，导致其隔板在长时间使用之后发生损坏时，无法进行更换，如继续使用，从而就会失去相应的分类功能，如需要保持分类功能，就只能对整个装置进行丢弃，进而造成资源的浪费。


技术实现要素：

5.本实用新型的目的是为了解决上述背景中的技术问题，而提出的一种组装式分类文件夹。
6.为了实现上述目的，本实用新型采用了如下技术方案：一种组装式分类文件夹，包括框架，所述框架的内壁表面设有装配装置，所述装配装置包括多个插槽，多个所述插槽均匀的开设在框架的内壁表面，多个所述插槽的内部均活动插设有隔板，所述框架的内壁表面固定安装有多个u型支架，多个所述u型支架的两端内壁之间均转动连接有螺纹杆，所述螺纹杆的一端端口固定安装有转轮，转轮的设置起到了带动螺纹杆转动的效果，u型支架的设置起到了支撑螺纹杆的效果。
7.优选的，所述u型支架的内壁表面开设有滑槽，所述螺纹杆的表面螺纹连接有移动板，所述移动板借助螺纹杆和滑槽滑动连接，螺纹杆的设置起到了带动移动板在滑槽的内部移动的效果。
8.优选的，所述移动板的表面固定安装有插杆，多个所述隔板的表面均开设有插孔，插杆和插孔的设置起到了将隔板牢牢的限制在插槽内部的效果。
9.优选的，所述框架的表面设有夹持装置，所述夹持装置包括多个第一夹板，多个所述第一夹板均匀的分布在框架的表面，所述第一夹板的侧面固定安装有l型杆，所述l型杆的表面滑动连接有滑板，所述滑板的侧面固定安装有第二夹板，第一夹板和第二夹板的设置起到了对标签板进行夹持限位的效果。
10.优选的，所述第二夹板的表面固定安装有拉杆，所述第二夹板借助拉杆和l型杆滑动连接，拉杆的设置起到了带动第二夹板移动的效果。
11.优选的，所述l型杆远离第一夹板的一端表面固定安装有限位板，所述限位板和滑板之间固定安装有弹簧，弹簧的设置起到了限制滑板在l型杆表面位置的效果。
12.与现有技术相比，本实用新型的优点和积极效果在于：
13.1、本实用新型中，通过设置装配装置，当需要将隔板安装进框架的内部时，首先将隔板插设进插槽的内部，接着转动转轮，转轮转动带动螺纹杆转动，螺纹杆转动带动移动板在滑槽的内部移动，移动板在滑槽的内部移动带动插杆移动，插杆移动使其自身插入插孔的内部，插杆和插孔插接进而将隔板牢牢的限制在插槽的内部，从而完成隔板和框架本体之间的装配，通过上述结构的配合，使的隔板和框架本体之间可以通过装配的方式进行连接，从而方便隔板在损坏时，可以及时的对隔板进行更换。
14.2、本实用新型中，通过设置调节装置，当需要将标签板夹持固定住时，首先拉动拉杆，拉杆移动带动第二夹板移动，第二夹板移动带动滑板在l型杆的表面移动，滑板在l型杆的表面移动会挤压弹簧，使的弹簧受力压缩，同时第二夹板移动还使其自身远离第一夹板，当第二夹板移动至合适的位置时，这时将标签板放置在第一夹板和第二夹板之间，放置完毕后，松开拉杆，利用弹簧的回弹力使的第二夹板复位，第二夹板复位配合第一夹板对标签板进行夹持固定，通过上述结构的配合，使的第一夹板和第二夹板可以对标签板进行限位，从而方便通过便签板上的便签文字，快速寻找到框架内的储存文件的种类。
附图说明

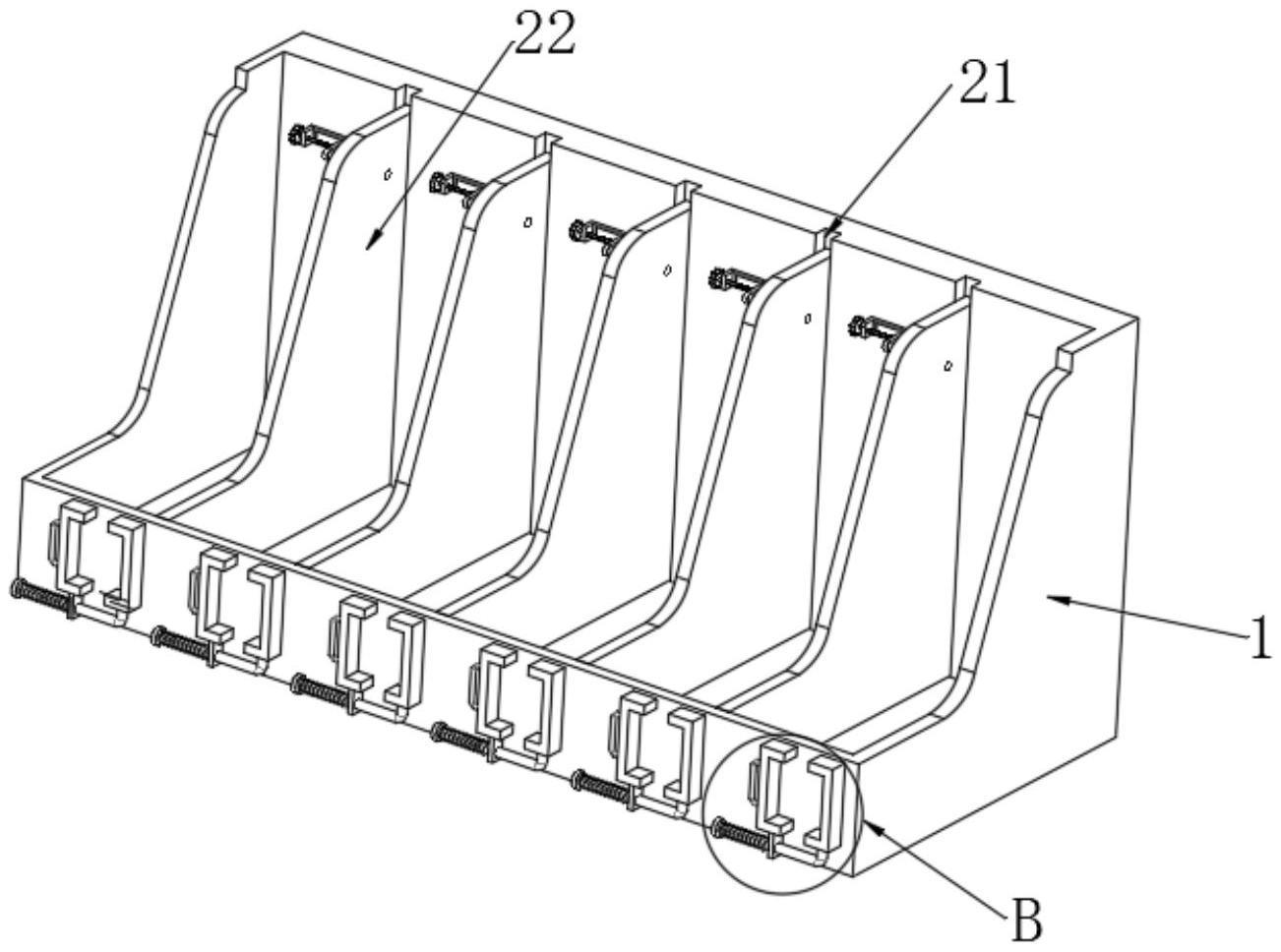

15.图1为本实用新型提出一种组装式分类文件夹的立体结构示意图；
16.图2为本实用新型提出一种组装式分类文件夹的右视结构示意图；
17.图3为本实用新型提出一种组装式分类文件夹图1中a处的结构示意图；
18.图4为本实用新型提出一种组装式分类文件夹图2中b处的结构示意图；
19.图例说明：
20.1、框架；2、装配装置；21、插槽；22、隔板；23、u型支架；24、螺纹杆；25、转轮；26、滑槽；27、移动板；28、插杆；29、插孔；3、夹持装置；31、第一夹板；32、l型杆；33、滑板；34、第二夹板；35、拉杆；36、限位板；37、弹簧。
具体实施方式
21.为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本技术的实施例及实施例中的特征可以相互组合。
22.在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。
23.请参阅图1-4，本实用新型提供一种技术方案：一种组装式分类文件夹，包括框架1，框架1的内壁表面设有装配装置2。
24.下面具体说一下其装配装置2和夹持装置3的具体设置和作用。
25.本实施方案中：装配装置2包括多个插槽21，多个插槽21均匀的开设在框架1的内壁表面，多个插槽21的内部均活动插设有隔板22，框架1的内壁表面固定安装有多个u型支架23，多个u型支架23的两端内壁之间均转动连接有螺纹杆24，螺纹杆24的一端端口固定安装有转轮25。
26.在本实施例中：转轮25的设置起到了带动螺纹杆24转动的效果，u型支架23的设置起到了支撑螺纹杆24的效果。
27.具体的，u型支架23的内壁表面开设有滑槽26，螺纹杆24的表面螺纹连接有移动板27，移动板27借助螺纹杆24和滑槽26滑动连接。
28.在本实施例中：螺纹杆24的设置起到了带动移动板27在滑槽26的内部移动的效果。
29.具体的，移动板27的表面固定安装有插杆28，多个隔板22的表面均开设有插孔29。插杆28和插孔29的设置起到了将隔板22牢牢的限制在插槽21内部的效果。
30.在本实施例中：框架1的表面设有夹持装置3，夹持装置3包括多个第一夹板31，多个第一夹板31均匀的分布在框架1的表面，第一夹板31的侧面固定安装有l型杆32，l型杆32的表面滑动连接有滑板33，滑板33的侧面固定安装有第二夹板34。当需要将标签板夹持固定住时，首先拉动拉杆35，拉杆35移动带动第二夹板34移动，第二夹板34移动带动滑板33在l型杆32的表面移动，滑板33在l型杆32的表面移动会挤压弹簧37，使的弹簧37受力压缩，同时第二夹板34移动还使其自身远离第一夹板31，当第二夹板34移动至合适的位置时，这时将标签板放置在第一夹板31和第二夹板34之间，放置完毕后，松开拉杆35，利用弹簧37的回弹力使的第二夹板34复位，第二夹板34复位配合第一夹板31对标签板进行夹持固定，通过上述结构的配合，使的第一夹板31和第二夹板34可以对标签板进行限位，从而方便通过便签板上的便签文字，快速寻找到框架1内的储存文件的种类。
31.具体的，第二夹板34的表面固定安装有拉杆35，第二夹板34借助拉杆35和l型杆32滑动连接。
32.在本实施例中：拉杆35的设置起到了带动第二夹板34移动的效果。
33.具体的，l型杆32远离第一夹板31的一端表面固定安装有限位板36，限位板36和滑板33之间固定安装有弹簧37。
34.在本实施例中：弹簧37的设置起到了限制滑板33在l型杆32表面位置的效果。
35.工作原理：通过设置装配装置2，当需要将隔板22安装进框架1的内部时，首先将隔板22插设进插槽21的内部，接着转动转轮25，转轮25转动带动螺纹杆24转动，螺纹杆24转动带动移动板27在滑槽26的内部移动，移动板27在滑槽26的内部移动带动插杆28移动，插杆28移动使其自身插入插孔29的内部，插杆28和插孔29插接进而将隔板22牢牢的限制在插槽21的内部，从而完成隔板22和框架1本体之间的装配，通过上述结构的配合，使的隔板22和框架1本体之间可以通过装配的方式进行连接，从而方便隔板22在损坏时，可以及时的对隔板22进行更换。当需要将标签板夹持固定住时，首先拉动拉杆35，拉杆35移动带动第二夹板34移动，第二夹板34移动带动滑板33在l型杆32的表面移动，滑板33在l型杆32的表面移动会挤压弹簧37，使的弹簧37受力压缩，同时第二夹板34移动还使其自身远离第一夹板31，当第二夹板34移动至合适的位置时，这时将标签板放置在第一夹板31和第二夹板34之间，放置完毕后，松开拉杆35，利用弹簧37的回弹力使的第二夹板34复位，第二夹板34复位配合第一夹板31对标签板进行夹持固定，通过上述结构的配合，使的第一夹板31和第二夹板34可以对标签板进行限位，从而方便通过便签板上的便签文字，快速寻找到框架1内的储存文件的种类。
36.以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式
的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围，在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
