1.本技术涉及固定装置技术领域,更具体地说,涉及一种图书标签固定装置。
背景技术:2.图书标签可以使图书管理人员和图书借阅者紧密联系在一起,通过书标给出的信息,图书工作者就可以快速查阅掌握借阅者需要的图书信息资料,及时提供图书给读者,大大方便了读者的借阅。
3.现有技术公开号为cn218413501u的文献提供一种图书管理可更换标签,通过锁合结构,能够实现对标签本体的便捷更换,能够极大提高图书管理效率,克服了传统粘贴式标签在更换时不易取下,会对书籍造成粘损,并且易残留胶渍的缺陷;同时通过设置的锁合结构,能够具有防盗功能,在不了解本实用新型内部结构的情况下,盗窃者难以将标签本体无损取下。
4.虽然该装置有益效果较多,但依然存在下列问题:在对标签进行固定后,使得标签直接暴露在外界,从而使得标签极易受到各种来自外界的磨损,进而容易缩短标签的使用寿命,鉴于此,我们提出一种图书标签固定装置。
技术实现要素:5.本技术实施例通过提供一种图书标签固定装置,解决了现有技术中在对标签进行固定后,使得标签直接暴露在外界,从而使得标签极易受到各种来自外界的磨损,进而容易缩短标签的使用寿命的技术问题,实现了能够对开槽和端盒的敞口进行封闭处理,从而防止标签本体暴露在外界,进而便于减少标签本体受到的损耗,延长标签本体的使用寿命的技术效果。
6.本技术实施例提供了一种图书标签固定装置,包括:端盒;
7.所述端盒顶部贯穿开设有开槽,所述端盒一侧呈敞口状,所述端盒内部设有标签本体,进而便于对标签本体进行放置;
8.所述端盒一侧设有封堵机构,从而便于对开槽和端盒一侧的敞口进行封堵,减少标签本体的损耗;
9.所述封堵机构包括挡板与连接板,从而便于对开槽与端盒的敞口进行封堵,进而便于对标签本体进行保护。
10.通过采用上述技术方案,通过设置封堵机构,能够对开槽和端盒的敞口进行封闭处理,从而防止标签本体暴露在外界,进而便于减少标签本体受到的损耗,延长标签本体的使用寿命。
11.可选的,所述挡板一侧设有磁板,所述端盒一侧固定连接有定位片,且磁板与定位片相磁吸,从而便于防止挡板与端盒随意分离。
12.通过采用上述技术方案,通过设置磁板与定位片,便于快速将挡板与连接板进行拆装。
13.可选的,所述端盒与挡板相互靠近一侧均开设有两凹槽,所述定位片与磁板均位于凹槽内,从而便于使得挡板与端盒相贴合。
14.通过采用上述技术方案,通过设置凹槽,能够使得挡板与端盒一侧直接贴合,防止挡板与端盒一侧出现较大的缝隙。
15.可选的,所述端盒顶部一侧贯穿开设有通孔,所述通孔内固定连接有套筒,所述套筒内部滑动连接有滑板,所述滑板顶部固定连接有弹簧,所述弹簧顶端与套筒内壁顶部固定连接,所述滑板底部固定连接有插杆,所述标签本体一侧固定连接有插板,所述插板顶部一侧贯穿开设有插孔,从而便于防止标签本体随意从端盒内移动出来。
16.通过采用上述技术方案,通过设置滑板与插板,能够对插板进行定位,使得插板不会随意移动,插板无法随意移动时,则标签本体无法随意移动。
17.可选的,所述滑板为磁性材质,所述磁板顶部与底部均固定连接有固定板,所述固定板通过内六角螺钉与挡板相连接,进而便于利用磁板磁吸滑板,使得滑板与插杆上升移动,进而便于防止标签本体被盗。
18.通过采用上述技术方案,通过设置内六角螺钉,能够在拧下内六角螺钉时,能够将固定板从凹槽内取出,从而便于利用磁板磁吸滑板,使得滑板与插杆上升移动,进而便于解除对插板与标签本体的定位。
19.可选的,所述磁板靠近定位片一侧开设有安装槽,所述安装槽内固定连接有指示标,从而便于将磁板的放置方向进行指示。
20.通过采用上述技术方案,通过设置指示标,能够对磁板放置在套筒顶部的方向进行指示,使得磁板带有指示标的一面与套筒顶部相贴合,从而能够使得滑板受到磁吸上升移动。
21.本技术实施例中提供的一个或多个技术方案,至少具有如下技术效果或优点:
22.1.通过设置封堵机构,能够对开槽和端盒的敞口进行封闭处理,从而防止标签本体暴露在外界,进而便于减少标签本体受到的损耗,延长标签本体的使用寿命。
23.2.通过设置内六角螺钉,能够在拧下内六角螺钉时,能够将固定板从凹槽内取出,从而便于利用磁板磁吸滑板,使得滑板与插杆上升移动,进而便于解除对插板与标签本体的定位。
24.3.通过设置指示标,能够对磁板放置在套筒顶部的方向进行指示,使得磁板带有指示标的一面与套筒顶部相贴合,从而能够使得滑板受到磁吸上升移动。
附图说明

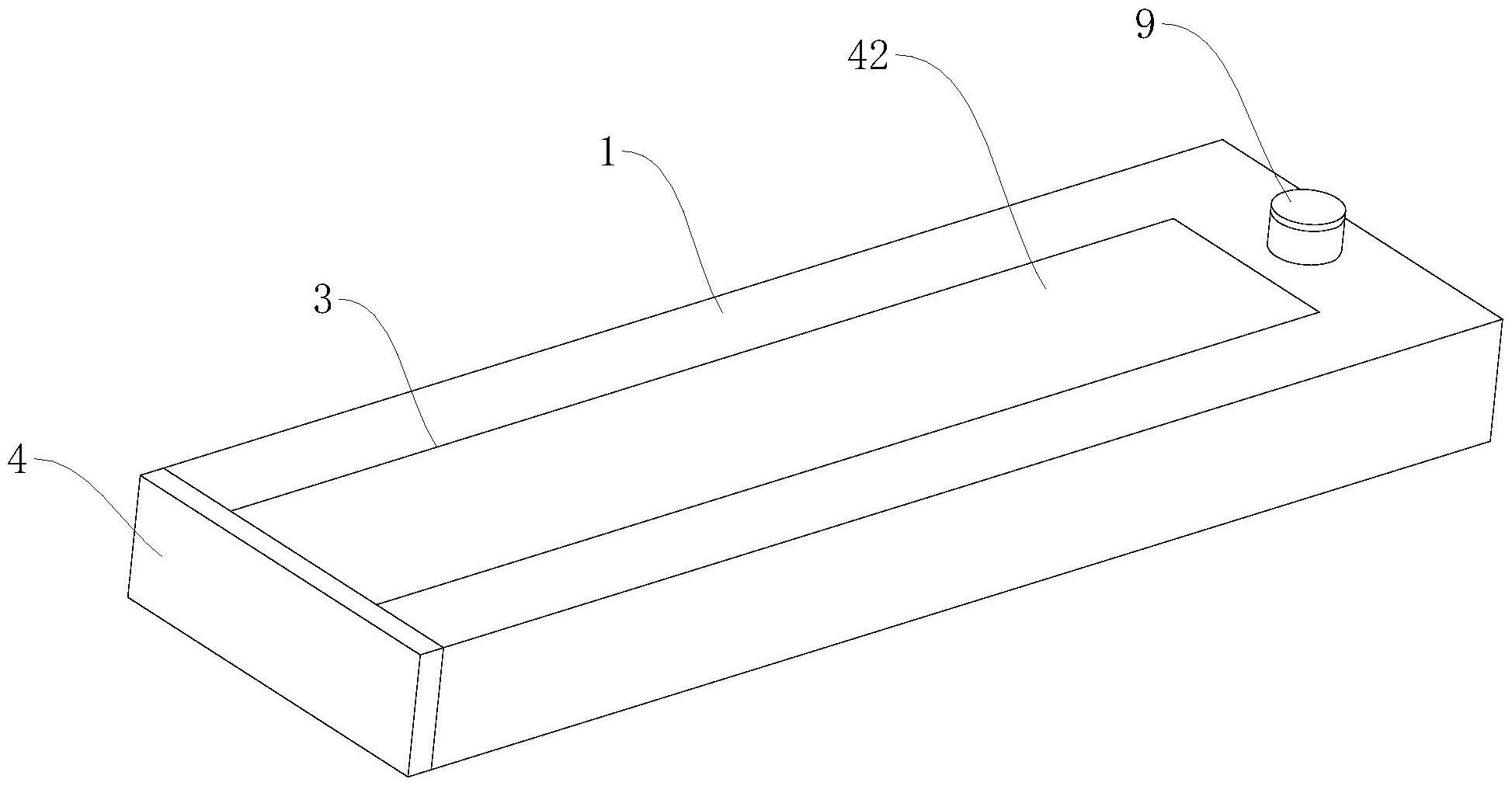

25.图1为本技术实施例的一种图书标签固定装置的整体结构示意图;
26.图2为本技术实施例的一种图书标签固定装置的封堵机构的结构示意图;
27.图3为本技术实施例的一种图书标签固定装置的端盒与定位片的连接结构示意图;
28.图4为本技术实施例的一种图书标签固定装置的磁板与固定板的连接结构示意图;
29.图5为本技术实施例的一种图书标签固定装置的滑板与弹簧的连接结构示意图;
30.图中标号说明:1、端盒;2、标签本体;3、开槽;4、封堵机构;41、挡板;42、连接板;
43、定位片;44、磁板;5、凹槽;6、固定板;7、内六角螺钉;8、插板;9、套筒;10、滑板;11、插杆;12、弹簧;13、指示标。
具体实施方式
31.以下结合说明书附图对本技术作进一步详细说明。
32.参照图1、图2和图3,本技术实施例公开一种图书标签固定装置。图书标签固定装置包括:端盒1;
33.端盒1顶部贯穿开设有开槽3,端盒1一侧呈敞口状,端盒1内部设有标签本体2,进而便于对标签本体2进行放置;
34.端盒1一侧设有封堵机构4,从而便于对开槽3和端盒1一侧的敞口进行封堵,减少标签本体2的损耗。
35.参照图2和图3,封堵机构4包括挡板41与连接板42,挡板41磁吸于端盒1一侧,连接板42固定连接于挡板41一侧顶部,从而便于对开槽3与端盒1的敞口进行封堵,进而便于对标签本体2进行保护。
36.参照图1和图2,连接板42与开槽3相适配,从而便于充分对开槽3进行封堵。
37.参照图1和图2,连接板42为透明材质,从而便于图书管理人员查看标签本体2。
38.参照图2和图3,挡板41一侧设有磁板44,端盒1一侧固定连接有定位片43,从而便于防止挡板41与端盒1随意分离。
39.参照图3,定位片43为铁材质,从而便于快速将挡板41与定位片43进行磁吸。
40.参照图2和图3,定位片43与磁板44的数量均为两个,从而保证挡板41与端盒1连接的稳定性。
41.参照图2和图3,端盒1与挡板41相互靠近一侧均呈对称开设有两凹槽5,定位片43与磁板44均位于凹槽5内,从而便于使得挡板41与端盒1相贴合。
42.参照图1和图5,端盒1顶部一侧贯穿开设有通孔,通孔内固定连接有套筒9,套筒9内部滑动连接有滑板10,滑板10顶部固定连接有弹簧12,弹簧12顶端与套筒9内壁顶部固定连接,滑板10底部固定连接有插杆11,标签本体2一侧固定连接有插板8,插板8顶部一侧贯穿开设有插孔,插杆11位于插孔内,从而便于防止标签本体2随意从端盒1内移动出来。
43.参照图1和图5,套筒9顶部呈封闭状,套筒9底部呈敞口状,从而使得手部难以接触到滑板10,防止滑板10随意移动,进而便于防止其他人随意将标签本体2从端盒1内部取出,以此进行防盗处理。
44.参照图2和图4,磁板44顶部与底部均固定连接有固定板6,固定板6一侧贯穿开设有台阶槽,固定板6通过内六角螺钉7与挡板41相连接,进而便于将磁板44进行拆卸。
45.参照图1和图5,滑板10为磁性材质,滑板10底部固定连接有垫圈,从而便于对插板8进行压制,防止滑板10直接与插板8相接触。
46.参照图1和图5,垫圈为橡胶材质,减少对插板8对滑板10的剐蹭,延长滑板10的使用寿命。
47.参照图2和图4,磁板44靠近定位片43一侧开设有安装槽,安装槽内固定连接有指示标13,从而便于将指示标13一面置于套筒9顶部,即可将滑板10与插杆11上升移动,进而便于解除对插板8的定位。
48.参照图2和图5,套筒9内壁两侧均开设有滑槽,滑板10两侧均固定连接有滑块,且滑块滑动连接于滑槽内,从而便于对滑板10的移动进行导向。
49.本技术实施例一种图书标签固定装置的实施原理为:当需要对图书进行标记时,可以将端盒1与书籍进行粘接,然后挡板41与端盒1相分离,并拧下内六角螺钉7,使得磁板44被取下,然后将磁板44带有指示标13的一面置于套筒9顶部,从而使得滑板10带动插杆11上升移动并挤压弹簧12,然后将标签本体2与插板8置于端盒1内部,然后将磁板44与套筒9相分离,使得被挤压的弹簧12复位,进而使得滑板10与插杆11下降移动,直至插杆11进入插孔内对插板8进行定位,然后利用内六角螺钉7将磁板44与挡板41相连接,再将连接板42插入开槽3内部,挡板41与端盒1一侧相贴合,磁板44与定位片43相磁吸,进而能够对标签本体2进行防护,减少标签本体2受到的磨损。
