1.本实用新型涉及液晶拼接屏技术领域，具体为一种可拼接延展的液晶屏连接结构。


背景技术：

2.液晶屏是一种高清显示器，用于显示富有动感的画面，由于大型整体式显示屏的造价较高，同时不方便运输，市面上研发出一种组装式液晶屏，通过若干中小型液晶屏组成从大屏显示的屏幕，虽然屏幕之间会存在黑线条，但是不影响显示效果，在组装式液晶屏使用的过程中，我们发现一旦发生单独一个显示屏出现损坏的情况时，由于液晶屏组装时采用无缝贴合，导致不方便对单独的一个显示屏进行拆换，需对组装式液晶屏的连接结构进行改进，因此，我们提出一种可拼接延展的液晶屏连接结构。


技术实现要素：

3.本实用新型的目的在于提供一种可拼接延展的液晶屏连接结构，解决了背景技术中所提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种可拼接延展的液晶屏连接结构，包括固定座，固定座表面固定设有若干数量的方筒组，方筒组包括四根空心方筒，固定座表面固定设有与方筒组数量一致的电动推杆组件；
5.固定座外部设置有与方筒组数量一致的液晶屏，液晶屏朝向固定座一侧表面固定设有法兰座一，电动推杆组件的推杆表面固定设有法兰座二，法兰座一与法兰座二通过螺栓可拆卸连接；
6.液晶屏朝向固定座一侧表面通过螺栓固定设有方杆组，方杆组包括四根方杆，方杆组的方杆与方筒组的空心方筒镶嵌连接；
7.固定座外侧固定设有电控器，电控器表面设置有与电动推杆组件数量一致的控制开关。
8.作为本技术技术方案的一种优选实施方式，固定座外部通过螺栓与修饰框体相连接，修饰框体框设于若干个液晶屏的外围侧。
9.作为本技术技术方案的一种优选实施方式，方筒组、方杆组、电动推杆组件的数量均与液晶屏的数量相匹配。
10.作为本技术技术方案的一种优选实施方式，方杆组的方杆外部镶嵌安装有限位方形套，方杆组的方杆端面固定设有限位座，限位方形套通过螺栓与方筒组的空心方筒端面相连接。
11.作为本技术技术方案的一种优选实施方式，方杆组的四根方杆矩形分部于液晶屏的背面。
12.与现有技术相比，本实用新型的有益效果如下：
13.1.本技术技术方案通过方杆组配合方筒组对液晶屏进行安装，根据液晶屏的拼接
数量选择方筒组的数量，便于液晶屏进行任意数量的拼接，并且电动推杆组件采用法兰座二、法兰座一与液晶屏进行可拆卸连接，当任一液晶屏发生损坏时，仅需要通过电控器的控制开关控制对应电动推杆组件的推杆伸出，即可露出液晶屏背面的安装螺栓，从而便于对损坏的液晶屏进行稳定安全拆换。
14.2.本技术技术方案通过根据液晶屏的拼接数量选择适合尺寸的修饰框体，可对液晶屏的边角处、方杆组和方筒组进行遮挡，提升液晶屏拼接安装后的美观性，限位方形套可对限位座进行限位，避免方杆组脱离方筒组造成液晶屏掉落的情况，保证液晶屏安装后的稳定性。
附图说明
15.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

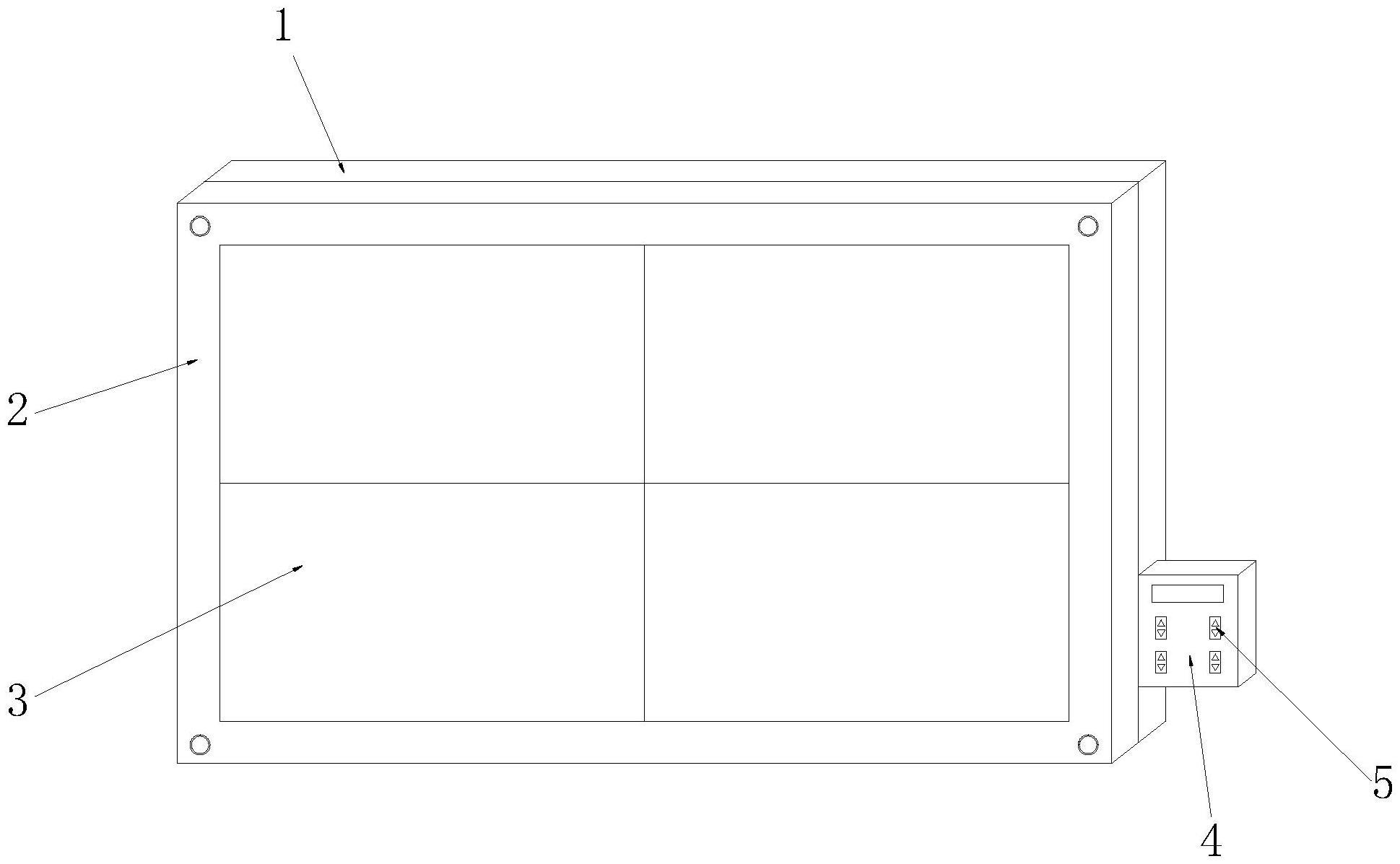

16.图1为本实用新型一种可拼接延展的液晶屏连接结构的主视图；
17.图2为本实用新型方筒组与方杆组的装配示意图；
18.图3为本实用新型方筒组的剖视图。
19.图中：1、固定座；2、修饰框体；3、液晶屏；4、电控器；5、控制开关；6、方筒组；7、螺纹孔；8、方杆组；9、限位方形套；10、限位座；11、电动推杆组件；12、法兰座一；13、法兰座二。
实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
21.实施例1，如图1-3所示，本实用新型提供一种技术方案：一种可拼接延展的液晶屏连接结构，包括固定座1，固定座1表面固定设有若干数量的方筒组6，方筒组6包括四根空心方筒，固定座1表面固定设有与方筒组6数量一致的电动推杆组件11；
22.固定座1外部设置有与方筒组6数量一致的液晶屏3，液晶屏3朝向固定座1一侧表面固定设有法兰座一12，电动推杆组件11的推杆表面固定设有法兰座二13，法兰座一12与法兰座二13通过螺栓可拆卸连接；
23.液晶屏3朝向固定座1一侧表面通过螺栓固定设有方杆组8，方杆组8包括四根方杆，方杆组8的方杆与方筒组6的空心方筒镶嵌连接；
24.固定座1外侧固定设有电控器4，电控器4表面设置有与电动推杆组件11数量一致的控制开关5。
25.在本实用新型的一个具体实施例中，设定液晶屏3的拼接数量为四个，将液晶屏3的背面通过螺栓安装上方杆组8，将四个液晶屏3进行无缝拼接，确定对应的方筒组6位置，随后将方筒组6焊接在固定座1表面，将液晶屏3的方杆组8同时插入对应位置的方筒组6内部，随后将限位方形套9通过螺栓固定在方筒组6的空心方筒端面，限位方形套9可对限位座10进行限位，避免方杆组8脱离方筒组6造成液晶屏3掉落的情况，固定座1表面与液晶屏3背面中心位置对齐的位置安装上电动推杆组件11，并且通过螺栓将法兰座一12与法兰座二13相连接，电控器4上设置有四个控制开关5，分别单独控制对应的电动推杆组件11，随后将修
饰框体2与固定座1贴合，采用修饰框体2穿入螺栓并且与螺纹孔7连接，使得修饰框体2固定在固定座1表面，修饰框体2的厚度设计成刚好能够盖住液晶屏3的边角处、方杆组8和方筒组6，从而提升液晶屏3拼接安装后的美观性，初始状态时，电动推杆组件11的推杆处于回缩状态，方杆组8收纳至方筒组6内部，当任一液晶屏3发生损坏时，仅需要通过电控器4的控制开关5控制对应电动推杆组件11的推杆伸出，方杆组8会沿着方筒组6内部滑动，保证液晶屏3稳定的滑出，随后拆卸液晶屏3背面的紧固螺栓便可对液晶屏3进行安全稳定的拆换。
26.在优选技术方案中，固定座1外部通过螺栓与修饰框体2相连接，修饰框体2框设于若干个液晶屏3的外围侧，修饰框体2可对液晶屏3的边角处、方杆组8和方筒组6进行遮挡，提升液晶屏3拼接安装后的美观性。
27.在优选技术方案中，方筒组6、方杆组8、电动推杆组件11的数量均与液晶屏3的数量相匹配。
28.在优选技术方案中，方杆组8的方杆外部镶嵌安装有限位方形套9，方杆组8的方杆端面固定设有限位座10，限位方形套9通过螺栓与方筒组6的空心方筒端面相连接，限位方形套9可对限位座10进行限位，避免方杆组8脱离方筒组6造成液晶屏3掉落的情况。
29.在优选技术方案中，方杆组8的四根方杆矩形分部于液晶屏3的背面，四杆固定结构能够提升液晶屏3安装的稳固性。
30.工作原理：初始状态时，电动推杆组件11的推杆处于回缩状态，方杆组8收纳至方筒组6内部，当任一液晶屏3发生损坏时，通过电控器4的控制开关5控制对应电动推杆组件11的推杆伸出，方杆组8会沿着方筒组6内部滑动，液晶屏3会缓慢滑出，随后拆卸液晶屏3背面的紧固螺栓便可对液晶屏3进行拆换，好的液晶屏3安装好后，通过电控器4的控制开关5控制对应电动推杆组件11的推杆回缩，此时才完成损坏液晶屏3的拆换。
