1.本实用新型涉及展示栏领域，具体为一种规划用的展示栏。


背景技术：

2.进行规划目标展示效果的时候，会需要用到展示栏，展示栏是组织或企业单位等进行自我宣传的有效手段，常被应用于街道，工厂，酒店等公共场所；一般采用不锈钢为框架，钢化玻璃或者耐力板为面板，铝合金为顶棚，面板可以打开更换宣传画面，现有的展示栏在更换其内部的规划海报的时候，需要将面板拆卸下来，随后将旧的海报拆下，随后更换新的海报，然后用钉子或者其他物体将海报的四个拐角固定，这样的方式就造成了其更换海报较为繁琐，为此我们提出了一种规划用的展示栏。


技术实现要素：

3.(一)解决的技术问题
4.针对现有技术的不足，本实用新型提供了一种规划用的展示栏，解决了上述的问题。
5.(二)技术方案
6.为实现上述所述目的，本实用新型提供如下技术方案：一种规划用的展示栏，包括底部支撑腿以及顶部安装框，所述底部支撑腿固定安装在底部支撑腿的底部，顶部安装框上开设有横向贯穿式的条形槽，所述顶部安装框的展示面上固定安装有玻璃面板，所述条形槽的两侧末端内壁上分别开设有侧壁卡槽,侧壁卡槽的内部卡接有磁条，同一侧的两个磁条相互靠近的一侧为磁铁不同极，二者相互吸附，条形槽的顶部设置有驱动结构，驱动结构的牵引端上连接有夹持结构，当需要对更换顶部安装框内部展示宣传海报的时候，将夹持结构打开，将其内部的海报从取出，然后将两侧的条形槽向相互背离拿的一侧滑动，然后将海报从其内部抽出，然后将新的海报一端穿过两个磁条，将其牵引到夹持结构卡住，而后启动驱动结构，驱动结构带动夹持结构滑动，从而将海报缓慢的抽拉到顶部安装框的内部，直到夹持结构移动到另外一侧的两个磁条的位置，最后将海报的未被夹持端放置到送入海报的两个磁条之间，两个磁条吸附在一起，将海报末端固定。
7.优选的，所述驱动结构包括连接组件、电机以及螺纹杆，条形槽的顶部内壁上开设有顶部槽，螺纹杆转动安装在顶部槽的内部，所述底部支撑腿的内部固定安装有电机，所述电机的输出轴与螺纹杆固定连接在一起，连接组件与螺纹杆连接。
8.优选的，连接组件包括矩形块，矩形块上开设有螺纹孔,螺纹孔与螺纹杆螺纹连接在一起，且矩形块与顶部槽活动卡接在一起，矩形块以及顶部槽均为矩形，当电机驱动螺纹杆旋转的时候，由于螺纹连接的关系，其会带动矩形块在螺纹杆上进行横向滑动。
9.优选的，所述夹持结构包括两个条形块，两个所述条形块的顶部均固定安装有卡块，所述矩形块对应卡块的位置开设有卡槽，卡槽的两侧内壁上分别固定安装有弹簧，弹簧对应卡块的一端与卡块固定连接在一起，当需要夹持海报的时候，将两侧的磁条滑开之后，
再滑动两侧的条形块，使得条形块分离，然后将海报的一端放置在两个条形块之间，然后松开，此时弹簧回弹，使得条形块夹持海报的一端，完成固定，随后电机启动带动矩形块滑动，带动条形块移动，条形块牵引海报移动。
10.优选的，两侧的条形块相互靠近一侧壁面上均固定安装有橡胶块,橡胶块能够增加夹持的摩擦力，使得海报不容易脱落。
11.(三)有益效果
12.与现有技术相比，本实用新型提供了一种规划用的展示栏，具备以下有益效果：
13.1、该规划用的展示栏，当需要对更换顶部安装框内部展示宣传海报的时候，将夹持结构打开，将其内部的海报从取出，然后将两侧的条形槽向相互背离拿的一侧滑动，然后将海报从其内部抽出，然后将新的海报一端穿过两个磁条，将其牵引到夹持结构卡住，而后启动驱动结构，驱动结构带动夹持结构滑动，从而将海报缓慢的抽拉到顶部安装框的内部，直到夹持结构移动到另外一侧的两个磁条的位置，最后将海报的未被夹持端放置到送入海报的两个磁条之间，两个磁条吸附在一起，将海报末端固定，本方案通过牵引的方式进行更换以及拆除海报，便于更换，方便使用。
附图说明

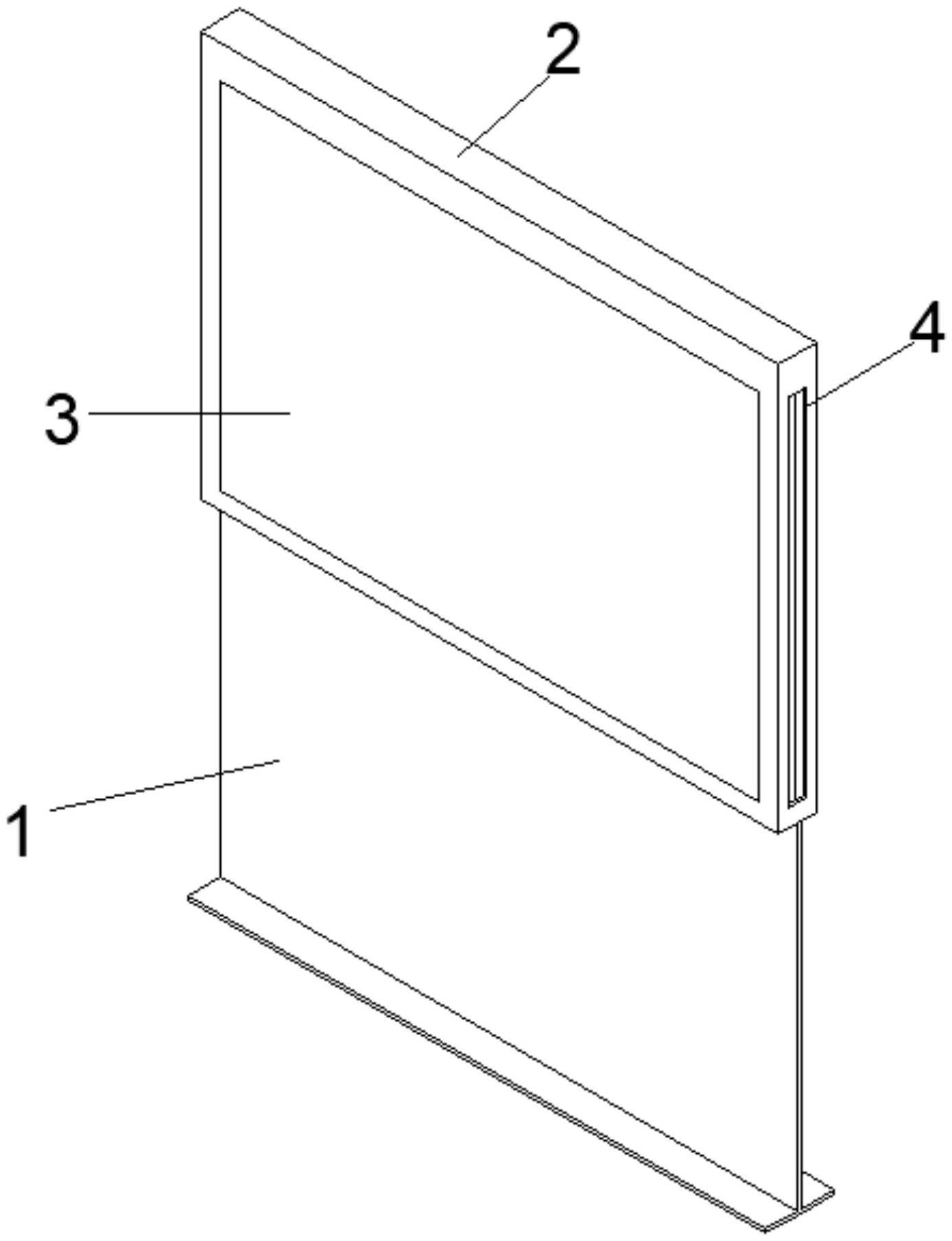

14.图1为本实用新型立体示意图；
15.图2为顶部安装框剖视示意图；
16.图3为图2中的a处局部放大示意图；
17.图4为矩形块剖视示意图；
18.图5为磁条侧视示意图。
19.图中：1、底部支撑腿；2、顶部安装框；3、玻璃面板；4、条形槽；5、磁条；6、螺纹杆；7、电机；8、顶部槽；9、矩形块；10、卡槽；11、卡块；12、条形块；13、橡胶块；14、横槽；15、弹簧；16、螺纹孔；17、侧壁卡槽。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-5，一种规划用的展示栏，包括底部支撑腿1以及顶部安装框2，底部支撑腿1固定安装在底部支撑腿1的底部，顶部安装框2上开设有横向贯穿式的条形槽4，顶部安装框2的展示面上固定安装有玻璃面板3，条形槽4的两侧末端内壁上分别开设有侧壁卡槽17,侧壁卡槽17的内部卡接有磁条5，同一侧的两个磁条5相互靠近的一侧为磁铁不同极，二者相互吸附，条形槽4的顶部设置有驱动结构，驱动结构的牵引端上连接有夹持结构，当需要对更换顶部安装框2内部展示宣传海报的时候，将夹持结构打开，将其内部的海报从取出，然后将两侧的条形槽4向相互背离拿的一侧滑动，然后将海报从其内部抽出，然后将新的海报一端穿过两个磁条5，将其牵引到夹持结构卡住，而后启动驱动结构，驱动结构带动夹持结构滑动，从而将海报缓慢的抽拉到顶部安装框2的内部，直到夹持结构移动到另外一
侧的两个磁条5的位置，最后将海报的未被夹持端放置到送入海报的两个磁条5之间，两个磁条5吸附在一起，将海报末端固定。
22.进一步的，驱动结构包括连接组件、电机7以及螺纹杆6，条形槽4的顶部内壁上开设有顶部槽8，螺纹杆6转动安装在顶部槽8的内部，底部支撑腿1的内部固定安装有电机7，电机7的输出轴与螺纹杆6固定连接在一起，连接组件与螺纹杆6连接。
23.进一步的，连接组件包括矩形块9，矩形块9上开设有螺纹孔16,螺纹孔16与螺纹杆6螺纹连接在一起，且矩形块9与顶部槽8活动卡接在一起，矩形块9以及顶部槽8均为矩形，当电机7驱动螺纹杆6旋转的时候，由于螺纹连接的关系，其会带动矩形块9在螺纹杆6上进行横向滑动。
24.进一步的，夹持结构包括两个条形块12，两个条形块12的顶部均固定安装有卡块11，矩形块9对应卡块11的位置开设有卡槽10，卡槽10的两侧内壁上分别固定安装有弹簧15，弹簧15对应卡块11的一端与卡块11固定连接在一起，当需要夹持海报的时候，将两侧的磁条5滑开之后，再滑动两侧的条形块12，使得条形块12分离，然后将海报的一端放置在两个条形块12之间，然后松开，此时弹簧15回弹，使得条形块12夹持海报的一端，完成固定，随后电机7启动带动矩形块9滑动，带动条形块12移动，条形块12牵引海报移动。
25.进一步的，两侧的条形块12相互靠近一侧壁面上均固定安装有橡胶块13,橡胶块13能够增加夹持的摩擦力，使得海报不容易脱落。
26.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
