1.本实用新型涉及展示灯板技术领域，具体为一种生态农业观光展示灯板。


背景技术：

2.生态农场或者一些生态农业的企业经常会接待一些来进行视察的同行、领导或者其他的考察团体，这时，一般是讲解员对着生态农业观光展示灯板向人们展示该企业生态农业的发展情况。
3.中国实用新型专利，“cn207009017u”公开了一种生态农业观光展示灯板，通过相关部件的设置，实现了展示灯板连接稳固，而且切合实际，易于操作，密封性好的技术效果。
4.能知道的是，为方便进行展示，展示灯板一般设置的高度较高，且面积较大，长时间使用后，灯板的表面不可避免地落有灰尘，影响展示效果，现有的展示灯板一般通过人工进行擦拭，人工擦拭劳力消耗较大且不安全。
5.上述方案虽然解决了其背景技术提出的技术问题，但是没有解决除尘问题，仍然存在一定的缺陷，为此，提出了一种生态农业观光展示灯板来解决上述问题。


技术实现要素：

6.本实用新型的目的在于提供一种生态农业观光展示灯板，以解决上述背景技术中提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种生态农业观光展示灯板，包括底座和展示灯板，所述底座的顶端固定有立杆，立杆的顶端固定有安装框，展示灯板固定在安装框内，安装框的正面设置有安装架，安装架包括两个竖向架和一个横向架，竖向架和横向架内开设有相连通的安装腔，安装腔内设置有除尘装置，除尘装置用于对展示灯板表面的灰尘进行去除。
8.优选的，所述底座的底端固定有多个万向轮。
9.优选的，所述立杆杆体与底座的顶端之间固定有多个稳固杆。
10.优选的，所述除尘装置包括移动装置、除尘组件和转动装置。
11.优选的，所述移动装置包括与一侧竖向安装腔内壁滚动连接的丝杆，丝杆的杆体上活动螺接有丝块，横向架的顶端固定有第一电机，第一电机的输出端与丝杆的顶端相固定，丝块的内侧固定有第一固定轴。
12.优选的，所述转动装置包括与另一侧竖向安装腔内壁相固定的立板，立板中部开设有矩形通槽，矩形通槽内活动设置有第二固定轴，第二固定轴的端部滚动连接有活动块，活动块与立板之间通过连接部活动连接，活动块一侧固定有第二电机，第二电机的输出端与第二固定轴相固定。
13.优选的，所述连接部包括开设在立板板体上的燕尾槽，活动块相对燕尾槽侧固定有燕尾块，燕尾块与燕尾槽相适配。
14.优选的，所述除尘组件包括滚动辊和固定在滚动辊辊体上多个刷毛，滚动辊的一
端与第一固定轴滚动连接，其另一端与第二固定轴相固定。
15.与现有技术相比，本实用新型的有益效果是：
16.该生态农业观光展示灯板，设置有移动装置、除尘组件和转动装置，当对展示板进行除尘时，通过移动装置带动除尘组件向下移动，通过转动装置带动除尘组件中的滚动辊及刷毛转动，刷毛在离心力的作用下向外扩展并与灯板表面接触，从而可以对灯板表面进行除尘，实现了自动除尘，解决了现有技术中人工擦拭劳力消耗较大且不安全的技术问题。
17.同时，设置有安装架，当不进行除尘时，移动装置、除尘组件和转动装置均收纳在安装架的空腔中，从而提高了该生态农业观光展示灯板的美观性。
附图说明

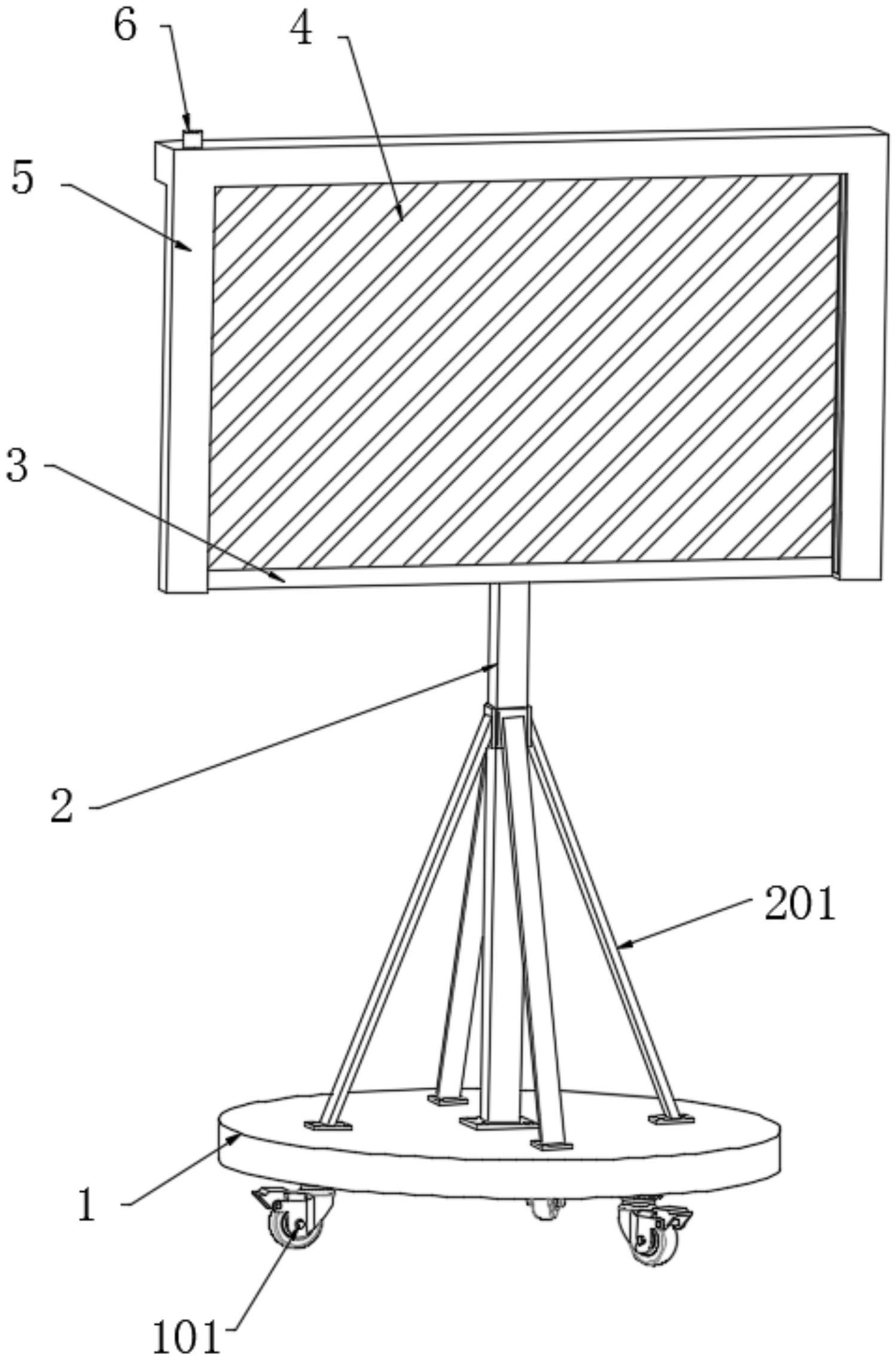

18.图1为本实用新型的整体结构示意图；
19.图2为本实用新型安装架的细节图；
20.图3为本实用新型安装架的半剖图；
21.图4为本实用新型除尘装置的细节图；
22.图5为图4中a部分的放大图。
23.图中：1、底座；101、万向轮；2、立杆；201、稳固杆；3、安装框；4、展示灯板；5、安装架；501、竖向架；502、横向架；6、移动装置；601、丝杆；602、丝块；603、第一电机；604、第一固定轴；605、滚动辊；606、刷毛；7、转动装置；701、立板；702、燕尾槽；703、活动块；704、第二固定轴；705、第二电机。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.为解决现有技术中不便于对生态农业观光展示灯板进行除尘的技术问题，本实用新型提供一种技术方案：一种生态农业观光展示灯板。
26.如图1－图5所示，该装置包括底座1和展示灯板4，为方便对该生态农业观光展示灯板4进行移动，在本方案中，底座1的底端固定有三个万向轮101，万向轮101具有止刹性能，使用时，推动该装置到适当位置，然后踩下万向轮101的止刹板可以实现对该装置的限位，在底座1的顶端固定有立杆2，为提高该生态农业观光展示灯板4的稳定性，在立杆2杆体与底座1的顶端之间固定有四个稳固杆201，这样每个稳固杆201均与立杆2形成三角形，进而使得该装置的稳定性较高，在立杆2的顶端固定有安装框3，能知道的是，展示灯板4固定在安装框3内。
27.在安装框3的正面设置有安装架5，其中，安装架5包括两个竖向架501和一个横向架502，两个竖向架501和一个横向架502优选为一体成型，在竖向架501和横向架502内开设有相连通的安装腔，在安装腔内设置有对展示灯板4表面灰尘进行去除的除尘装置，除尘装置用于对展示灯板4表面的灰尘进行去除。
28.为实现对展示灯板4表面灰尘的除尘，需要知道的是，除尘装置包括移动装置6、除
尘组件和转动装置7。
29.为实现除尘组件的竖直方向移动，从而对展示灯板4表面灰尘进行清理，如图3和图4所示，移动装置6包括与一侧竖向安装腔内壁滚动连接的丝杆601，在丝杆601的杆体上活动螺接有丝块602，在横向架502的顶端固定有第一电机603，并且第一电机603的输出端与丝杆601的顶端相固定，另外，还在丝块602的内侧固定有第一固定轴604。
30.由于伺服电机可控制速度，位置精度较为准确，在本方案中，为保证丝块602的移动距离一定，第一电机603优选为伺服电机。
31.具体的，通过控制器控制第一电机603启动，第一电机603转动时带动丝杆601进行转动，丝杆601转动时带动丝块602沿着丝杆601进行移动，由于除尘组件设置在第一固定轴604一侧，从而可以实现除尘组件的上下移动，从而对展示灯板4表面进行灰尘清理。
32.为保证该方案的顺利实施，如图4和图5所示，需要知道的是，转动装置7包括与另一侧竖向安装腔内壁相固定的立板701，在立板701中部开设有矩形通槽，在矩形通槽内活动设置有第二固定轴704，第二固定轴704的端部滚动连接有活动块703，活动块703与立板701之间通过连接部活动连接，活动块703一侧固定有第二电机705，并且第二电机705的输出端与第二固定轴704相固定。
33.为对活动块703进行限位，使其在移动装置6的带动下进行上下移动，如图5所示，其中连接部包括开设在立板701板体上的燕尾槽702，活动块703相对燕尾槽702侧固定有燕尾块，并且燕尾块与燕尾槽702相适配。
34.为实现对展示灯板4表面落入的灰尘进行清理，如图4所示，除尘组件包括滚动辊605和固定在滚动辊605辊体上多个刷毛606，为保证该方案的实现，需要明白的是，滚动辊605的一端与第一固定轴604滚动连接，并且其另一端与第二固定轴704相固定。
35.对于本方案的补充，初始状态下移动装置6、除尘组件和转动装置7均收纳在安装架5的空腔中，这样，除尘装置的设置不会影响该生态农业观光展示灯板4的美观性。
36.当对展示板进行除尘时，通过移动装置6带动除尘组件向下移动，通过控制器控制第二电机705转动，由于滚动辊605的一端与第一固定轴604滚动连接，并且其另一端与第二固定轴704相固定，这样第二电机705转动时带动滚动辊605及刷毛606转动，此时刷毛606在离心力的作用下向外扩展并与灯板表面接触，从而可以对灯板表面进行除尘，实现了自动除尘。
37.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附实施例及其等同物限定。
