1.本实用新型属于宣传架技术领域，特别是涉及一种折叠式产品宣传架。


背景技术：

2.在临时活动展开时，同样需要广告牌来起到宣传和装饰的作用，例如在漫展，新闻发布会，巡回演讲，在诸如此类现场的广告牌需要时常搬运和展开使用，流动性很大，但现有的广告牌体积较固定不可收纳，搬运广告牌时极其不方便，且现有广告牌大多数为矩形平面式结构，这种广告牌体积过大，既不方便携带也不方便运输，给运输过程增加了难度。
3.现有专利cn202222375324.6，公开了一种可折叠便携广告牌，涉及广告牌技术领域。包括底盖和展示板，所述展示板内安装有广告板，所述展示板与底盖之间设置有若干连杆，所述连杆的两端分别与底盖上表面和展示板下表面铰接连接，所述连杆下端安装有倾斜设置的支撑杆，所述连杆上端设置有用于调节展示板角度的固定调节组件。本实用新型在不使用的时候展示板可以与底盖配合形成一个箱体，将支撑杆和连杆收纳，体积较小便于运输搬运；而且本广告牌便于携带移动，并非固定式广告牌，相对而言比较灵活，适合室外活动的临时广告展示。
4.但是该广告宣传牌中，广告展示面较小，不能宣传更多的产品内容，其次如果是在雨天，展示板上没有阻挡，不能起到很好的防雨，容易造成宣传广告板潮湿破损。因此我们研发了新的一种折叠式产品宣传架。


技术实现要素：

5.本实用新型的目的在于提供一种折叠式产品宣传架，通过设置可折叠的展示板以及加装封盖，解决了背景技术中所提到的问题。
6.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
7.本实用新型为一种折叠式产品宣传架，包括底座、展示板以及安装于底座和展示板之间的支撑组件，所述展示板包括：第一展示板，所述第一展示板安装于支撑组件顶部，所述第一展示板背部设置有滑轨固定架；第二展示板，所述第二展示板通过合页固定于所述第一展示板一侧，所述第二展示板背部设置有限位固定架；伸缩导轨，所述伸缩导轨安装在所述滑轨固定架内，当伸缩导轨拉升时，所述伸缩导轨穿过所述限位固定架。所述第一展示板和第二展示板顶部均安装有封盖。
8.作为本实用新型的一种优选技术方案，所述支撑组件包括连杆、分别设于第一展示板和底座上且与连杆两端相铰接的铰接座、与连杆中部铰接的支撑杆、以及安装于连杆顶端用于调节展示板角度的固定调节组件，所述连杆下端设置有用于收纳支撑杆的支杆收纳槽，所述支撑杆一端铰接在所述支杆收纳槽内。
9.作为本实用新型的一种优选技术方案，所述固定调节组件包括：固定座，所述固定座设置于两第一铰接座之间，所述固定座上设置有固定螺孔；销轴，所述销轴安装在所述第一铰接座上，所述销轴内部设置有螺孔；固定螺杆，所述固定螺杆通过螺孔穿过所述销轴内
部，所述固定螺杆的一端插入所述固定螺孔内。
10.作为本实用新型的一种优选技术方案，所述第一展示板和第二展示板均包括展示板主体，所述展示板主体内设置有用于安放广告板的置放槽，所述置放槽入口处设置有便于取放广告板的让位槽口，所述让位槽口两侧均设置有与封盖相配合的插槽，所述插槽外侧设置有磁块。
11.作为本实用新型的一种优选技术方案，所述封盖包括盖板、安装于盖板两侧与插槽相配合的限位铁片，所述盖板外侧设置有与让位槽口相配合的让位盖板，所述让位盖板上设置有提耳。
12.作为本实用新型的一种优选技术方案，所述第二展示板一侧设置有提手，所述底座一侧设置有与提手相匹配的提手槽。
13.作为本实用新型的一种优选技术方案，所述展示板主体内安装有led灯，所述底座上安装有给led灯供电的电源。
14.本实用新型具有以下有益效果：
15.本实用新型中不使用的时候展示板可以与底座配合形成一个箱体，将支撑杆和连杆收纳，体积较小便于运输搬运，使用的时候，通过连杆和支撑杆将展示板固定支撑起来，同时将第一展示板和第二展示板打开，然后从第一展示板背部抽出伸缩导轨对第二展示板进行支撑，第一展示板和第二展示板的设置使得本宣传架具有较大的展示面积可以宣传展示更多的产品内容，具有较好的宣传效果，其次设置了封盖，可以对广告板进行保护，保证雨水和灰尘不会对广告板造成损坏。而且本广告牌便于携带移动，并非固定式广告牌，相对而言比较灵活，适合室外活动的临时广告展示。
16.当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
17.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

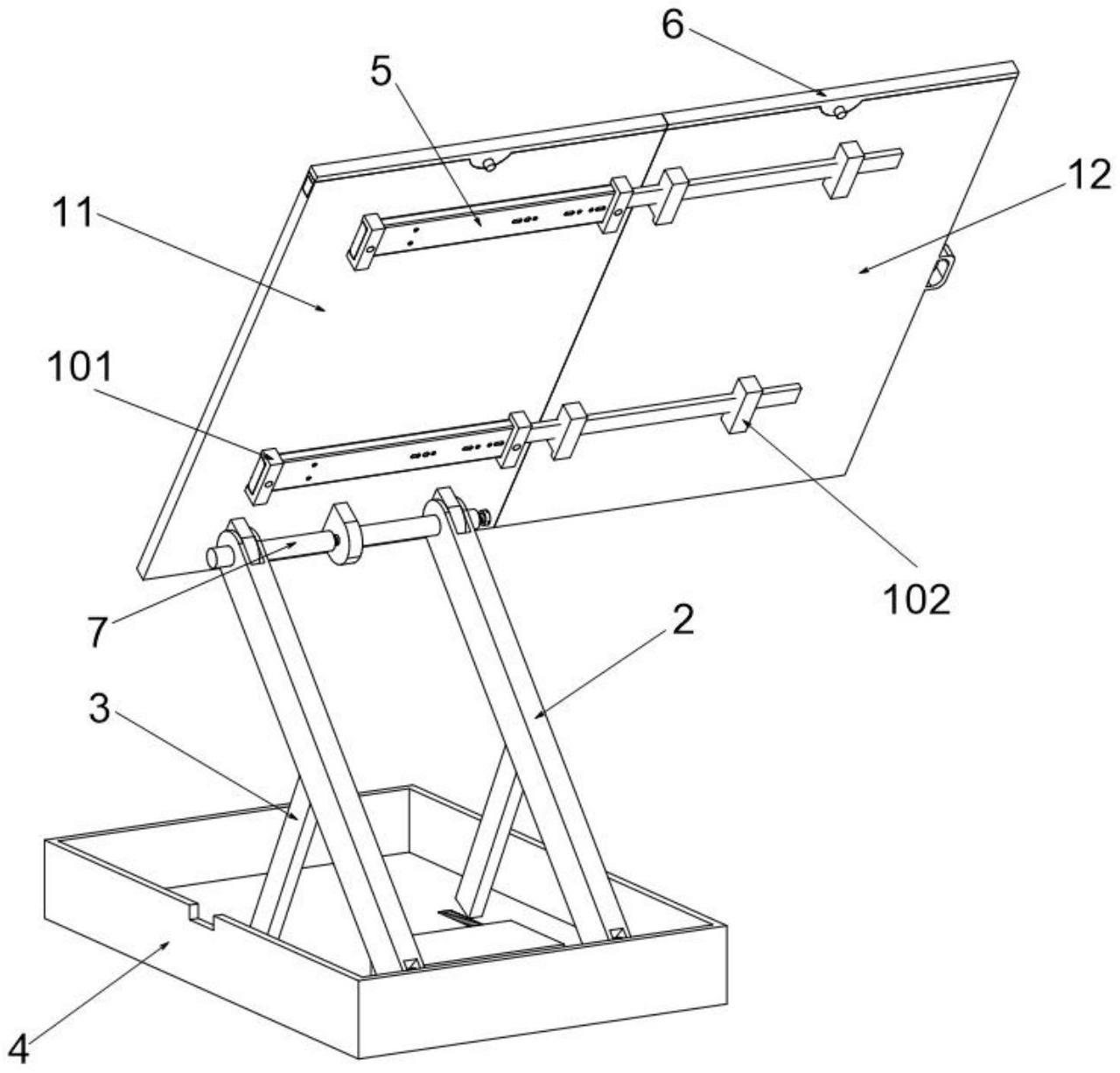

18.图1为本实用新型的背面立体结构示意图；
19.图2为图1中展示板折叠后的示意图；
20.图3为本实用新型的正面立体结构示意图；
21.图4为图2中展示板折叠后的示意图；
22.图5为本实用新型中第一展示板的立体结构示意图；
23.图6为图5的分散结构示意图；
24.图7为本实用新型中封盖的立体结构示意图；
25.图8位本实用新型中第二展示板的立体结构示意图；
26.附图中，各标号所代表的部件列表如下：
27.11-第一展示板，101-滑轨固定架；12-第二展示板，102-限位固定架，103-磁块，104-铰接座，105-置放槽，106-让我槽口，107-插槽，108-提手；2-连杆；3-支撑杆；4-底座；5-伸缩导轨；6-封盖，601-盖板，602-限位铁片，603-让位盖板，604-提耳；7-固定调节组件，
8-合页。
具体实施方式
28.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
29.在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“厚度”、“顶”、“中”、“长度”、“内”、“四周”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
30.如图1-4所示：本实用新型提供了一种折叠式产品宣传架，包括底座4、展示板以及安装于底座4和展示板之间的支撑组件，展示板包括：第一展示板11，第二展示板12，伸缩导轨5，第一展示板11安装于支撑组件顶部，第一展示板11背部设置有滑轨固定架101；第二展示板12通过合页8固定于第一展示板11一侧，第二展示板12背部设置有限位固定架102；伸缩导轨5安装在滑轨固定架101内，当伸缩导轨5拉升时，伸缩导轨5穿过限位固定架102。第一展示板11和第二展示板12顶部均安装有封盖6。展示板的展示面为透明面可选择透明的亚克力板或者钢化玻璃。
31.本实施例中，不使用的时候展示板可以与底座4配合形成一个箱体，将支撑杆3和连杆2收纳，体积较小便于运输搬运，使用的时候，通过连杆2和支撑杆3将展示板固定支撑起来，同时将第一展示板11和第二展示板12打开，然后从第一展示板11背部抽出伸缩导轨5对第二展示板12进行支撑，第一展示板11和第二展示板12的设置使得本宣传架具有较大的展示面积可以宣传展示更多的产品内容，具有较好的宣传效果，其次设置了封盖，可以对广告板进行保护，保证雨水和灰尘不会对广告板造成损坏。而且本广告牌便于携带移动，并非固定式广告牌，相对而言比较灵活，适合室外活动的临时广告展示。
32.如图1-6所示：支撑组件包括连杆2、分别设于第一展示板11和底座4上且与连杆2两端相铰接的铰接座104、与连杆2中部铰接的支撑杆3、以及安装于连杆2顶端用于调节展示板角度的固定调节组件7，连杆2下端设置有用于收纳支撑杆3的支杆收纳槽，支撑杆3一端铰接在支杆收纳槽内。固定调节组件7包括：固定座，固定座设置于两第一铰接座104之间，固定座上设置有固定螺孔；销轴，销轴安装在第一铰接座104上，销轴内部设置有螺孔；固定螺杆，固定螺杆通过螺孔穿过销轴内部，固定螺杆的一端插入固定螺孔内。
33.本实施例中，具体的使用方式如下，先从连杆2上的支杆收纳槽内取出支撑杆3，支撑杆3底部与底座接触，可以移动支撑杆3位置，来调整支杆2与底座4的夹角，从而调整展示板与底座4之间的高度。支杆2位置调整好后，根据需要将展示板调整到合适的角度，然后采用固定螺杆依次穿过销轴内的螺孔、固定座的固定螺孔，以及另一个销轴的螺孔。采用固定螺杆是因为，固定螺杆与固定座螺纹连接固定之后，展示板将不会再转动，角度可以固定。当我们需要调整展示板的角度时，先解除固定螺杆与固定座的的固定关系，等角度调整后，再转动固定螺杆与固定座螺纹连接即可。操作简单方便，结构简单实用。
34.如图5-7所示：第一展示板11和第二展示板12均包括展示板主体，展示板主体内设
置有用于安放广告板的置放槽105，置放槽105入口处设置有便于取放广告板的让位槽口106，让位槽口106两侧均设置有与封盖6相配合的插槽107，插槽107外侧设置有磁块103。
35.封盖6包括盖板601、安装于盖板601两侧与插槽107相配合的限位铁片602，盖板601外侧设置有与让位槽口106相配合的让位盖板603，让位盖板603上设置有提耳。
36.本实施例中，封盖6的具体使用方式如下，将封盖的限位铁片602插入插槽107内，插槽107侧边的磁块103对铁片有个吸引力，对封盖6进行固定，需要拿取广告牌时，可以先通过提耳打开封盖6，然后再从让位槽口106将广告板从置放槽105内取出。
37.如图8所示：第二展示板12一侧设置有提手108，底座4一侧设置有与提手108相匹配的提手槽。展示板主体内安装有led灯，底座上安装有给led灯供电的电源。
38.本实施例中，提手108的设置，一方面便于在调节展示板的时候，提拉展示板，另外一方面，当展示板和底座收纳在一起的时候，形成类似手提箱一样的箱体，手提便于辅助搬运。led灯可以在夜晚的时候让广告牌更加显眼，宣传效果更加，电源可以选用充电电池或者锂电池，体积小。
39.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
40.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
