1.本实用新型涉及标识牌技术领域，特别涉及一种移动式标识牌。


背景技术：

2.标识牌是融合规划、建筑、空间、雕塑、逻辑、色彩、美学、材质组合于一体的产物，标识牌具有引导方向、提示地点并警示周围人员注意安全的功能，同时也可起到广告和宣传的效果。现今，由于标识牌较大较重，在移动标识牌的过程中，工作人员需要耗费较多精力和时间，费时费力，且使用不便，因此现有技术中也逐渐出现一些在标识牌底部安装滚轮以方便移动，然而，这样的结构由于滚轮直接与地面接触，其与地面的摩擦力减小，使得使得标识牌不便于固定在原地，导致其容易存在摆放不规范、或者起到错误引导的效果。
3.针对上述问题公告号为cn214098963u的中国专利公告的一种可移动式标识牌，包括依次连接的底座、支撑柱和标识牌本体，所述底座上开设有至少两个通槽，在所述底座上对应每个所述通槽的位置均安装有可升降滚轮组件，所述可升降滚轮组件包括安装块、滚轮和升降机构，所述安装块固定在所述通槽的正上方，且其下端形成有滚轮容纳槽，所述滚轮通过所述升降机构安装在所述滚轮容纳槽内部，所述滚轮容纳槽与所述通槽相互连通。本实用新型提供的可移动式标识牌既可在需要对标识牌移动的时候方便省力，又可在移动至合适位置后将滚轮调节至滚轮容纳槽内部，与地面脱离接触，从而提高底座与地面的接触面积，增大摩擦力，避免标识牌摆放不规范、或者起到错误引导的问题。
4.上述现有的可移动式标识牌在实际使用时仍然发现存在至少以下不足之处，标识牌本体大多是采用螺栓固定或焊接的方式装配固定在底座上，拆卸操作不便，后期不便于快捷的拆卸更换标识牌本体，而且在冬季下雪天气时，标识牌本体上易存在积雪冰霜，进而会遮挡标识牌本体上的标识，影响正常使用。
5.因此，需要设计一种不仅具有方便移动的特点，并且方便对标识牌本体的快速拆装，操作便捷，而且还具有将标识牌本体上的积雪冰霜进行加热融化的功能，实用性好的移动式标识牌。


技术实现要素：

6.本实用新型的目的是提供一种移动式标识牌，具有方便移动，方便对标识牌本体的快速拆装，还具有将标识牌本体上的积雪冰霜进行加热融化的效果。
7.本实用新型的上述技术目的是通过以下技术方案得以实现的：一种移动式标识牌，包括底板、支撑座、标识牌本体、支撑柱、固定组件、移动组件和加热组件，所述支撑座固定安装在底板的顶部，标识牌本体位于支撑座的上方，支撑柱的数量为两个，两个支撑柱均固定安装在标识牌本体的底部，支撑座的顶部开设有两个插槽，两个支撑柱的底端分别滑动安装在相对应的插槽内，两个支撑柱相互靠近的一侧均开设有卡槽，固定组件设置在支撑座上，固定组件用于把两个支撑柱固定在相对应的插槽内，移动组件的数量为两个，两个移动组件均设置在底板上，支撑座位于两个移动组件之间，移动组件用于推动标识牌本体
移动，加热组件设置在标识牌本体上，加热组件用于清理去除标识牌本体上的积雪冰霜。
8.本实用新型的进一步设置为：所述固定组件包括两个滑板、两个卡杆和两个弹簧，支撑座的前侧开设有位于两个插槽之间的安装槽，两个滑板均滑动安装在安装槽内，两个卡杆分别固定安装在两个滑板相互远离的一侧，安装槽的左侧内壁和右侧内壁上均开设有连通孔，两个连通孔分别与相对应的插槽相连通，两个卡杆相互远离的一端分别滑动贯穿相对应的连通孔并分别滑动安装在相对应的卡槽内，两个弹簧相互远离的一端分别与安装槽的左侧内壁和右侧内壁固定连接，两个弹簧相互靠近的一端分别与两个滑板相互远离的一侧固定连接，两个滑板的前端均延伸至安装槽外。
9.本实用新型的进一步设置为：所述安装槽内固定安装有横导向杆，两个滑板均滑动套设在横导向杆上，两个弹簧均套设在横导向杆上。
10.本实用新型的进一步设置为：所述移动组件包括罩壳、丝杆、转柄、轴承座、升降板和万向轮，罩壳固定安装在底板的顶部，罩壳的底部为开口构造，罩壳的顶部内壁上开设有螺纹孔，丝杆的底端螺纹贯穿螺纹孔，转柄固定安装在丝杆的顶端，轴承座转动安装在丝杆的底端，升降板固定安装在轴承座的顶部，万向轮转动安装在升降板的底部，底板的顶部开设有与罩壳相连通的竖孔，万向轮的底部延伸至竖孔内。
11.本实用新型的进一步设置为：所述升降板的顶部固定安装有竖导向杆，罩壳的顶部内壁上开设有导向孔，竖导向杆的顶端滑动贯穿导向孔。
12.本实用新型的进一步设置为：所述加热组件包括电加热管、支架、光伏板和蓄电池，标识牌本体内开设有安装腔，电加热管固定安装在安装腔内，支架固定安装在标识牌本体的顶部，支架为l型形状，光伏板固定安装在支架上并呈倾斜设置，蓄电池固定安装在支架上。
13.本实用新型的有益效果是：
14.1、本实用新型通过利用由罩壳、丝杆、转柄、轴承座、升降板和万向轮组成的移动组件，便于移动标识牌本体，并且能够加工标识牌本体稳定放置。
15.2、本实用新型通过利用由两个滑板、两个卡杆和两个弹簧组成的固定组件，方便标识牌本体的快速拆装，操作便捷，后期便于更换标识牌本体。
16.3、本实用新型通过利用由电加热管、支架、光伏板和蓄电池组成的加热组件，在冬季下雪天气时，能够将标识牌本体上的积雪冰霜进行加热融化，避免积雪冰霜遮挡标识牌本体上的标识，保证标识牌本体的正常使用。
附图说明
17.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

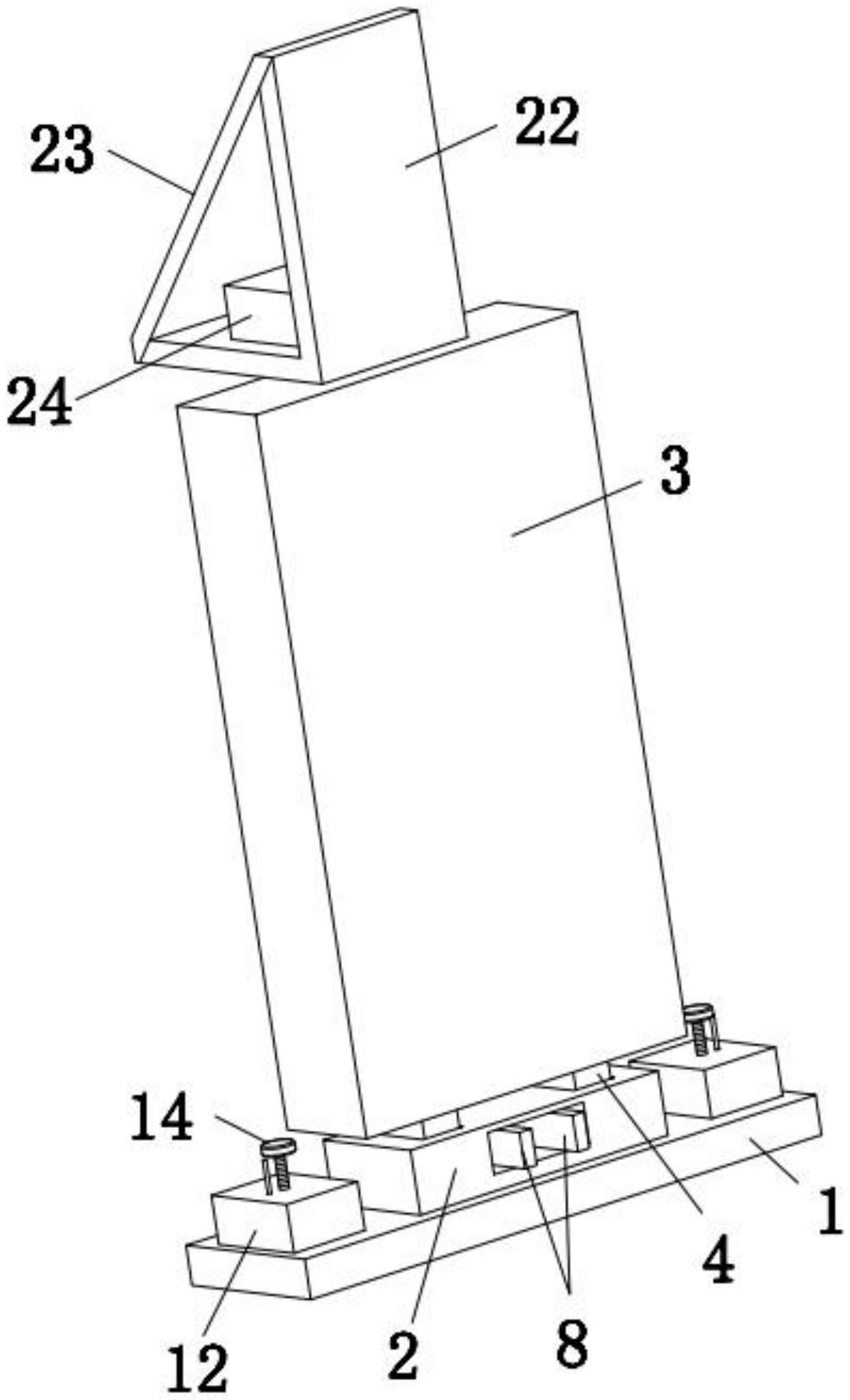

18.图1是本实施例的立体结构示意图。
19.图2是本实施例的主视剖视结构示意图。
20.图3是图2中a部分的放大结构示意图。
21.图4是图2中b部分的放大结构示意图。
22.图中，1、底板；2、支撑座；3、标识牌本体；4、支撑柱；5、插槽；6、卡槽；7、安装槽；8、滑板；9、卡杆；10、弹簧；11、横导向杆；12、罩壳；13、丝杆；14、转柄；15、轴承座；16、升降板；17、万向轮；18、竖孔；19、竖导向杆；20、安装腔；21、电加热管；22、支架；23、光伏板；24、蓄电池。
具体实施方式
23.下面将结合具体实施例对本实用新型的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.参见图1、图2、图3和图4，本实用新型提供一种移动式标识牌，包括底板1、支撑座2、标识牌本体3、支撑柱4、固定组件、移动组件和加热组件，其中：
25.支撑座2固定安装在底板1的顶部，标识牌本体3位于支撑座2的上方，支撑柱4的数量为两个，两个支撑柱4均固定安装在标识牌本体3的底部，支撑座2的顶部开设有两个插槽5，两个支撑柱4的底端分别滑动安装在相对应的插槽5内，利用两个支撑柱4分别滑动插接在相对应的插槽5内，可对标识牌本体3的安装位置进行初步定位，两个支撑柱4相互靠近的一侧均开设有卡槽6，固定组件设置在支撑座2上，固定组件用于把两个支撑柱4固定在相对应的插槽5内，方便标识牌本体3的快速拆装，上述的固定组件包括两个滑板8、两个卡杆9和两个弹簧10，支撑座2的前侧开设有位于两个插槽5之间的安装槽7，两个滑板8均滑动安装在安装槽7内，两个卡杆9分别固定安装在两个滑板8相互远离的一侧，安装槽7的左侧内壁和右侧内壁上均开设有连通孔，两个连通孔分别与相对应的插槽5相连通，两个卡杆9相互远离的一端分别滑动贯穿相对应的连通孔并分别滑动安装在相对应的卡槽6内，两个弹簧10相互远离的一端分别与安装槽7的左侧内壁和右侧内壁固定连接，两个弹簧10相互靠近的一端分别与两个滑板8相互远离的一侧固定连接，两个滑板8的前端均延伸至安装槽7外，利用两个卡杆9分别与相对应卡槽6的卡接配合，可把两个支撑柱4分别固定在相对应的插槽5内，即可把标识牌本体3稳固固定在支撑座2的上方，利用两个弹簧10可控制相对应的滑板8带动相对应的卡杆9自动复位，推动推动两个滑板8向相互靠近的方向滑动，方便拆卸标识牌本体3，移动组件的数量为两个，两个移动组件均设置在底板1上，支撑座2位于两个移动组件之间，移动组件用于推动标识牌本体3移动，上述的移动组件包括罩壳12、丝杆13、转柄14、轴承座15、升降板16和万向轮17，罩壳12固定安装在底板1的顶部，罩壳12的底部为开口构造，罩壳12的顶部内壁上开设有螺纹孔，丝杆13的底端螺纹贯穿螺纹孔，转柄14固定安装在丝杆13的顶端，轴承座15转动安装在丝杆13的底端，升降板16固定安装在轴承座15的顶部，万向轮17转动安装在升降板16的底部，底板1的顶部开设有与罩壳12相连通的竖孔18，万向轮17的底部延伸至竖孔18内，转柄14用于控制丝杆13转动，进而可对升降板16以及万向轮17的高度位置进行调节，利用万向轮17便于移动底板1，进而方便移动标识牌本体3，需要说明的是，升降板16的横截面尺寸略小于竖孔18的内截面尺寸，使得升降板16能够顺畅的进入竖孔18内，升降板16底部设置的万向轮17的数量为两个，进而可提高底板1在地面移动时的稳定顺畅性，加热组件设置在标识牌本体3上，加热组件用于清理去除标识牌本体3上的积雪冰霜，上述的加热组件包括电加热管21、支架22、光伏板23和蓄电池24，标识牌本
体3内开设有安装腔20，电加热管21固定安装在安装腔20内，支架22固定安装在标识牌本体3的顶部，支架22为l型形状，光伏板23固定安装在支架22上并呈倾斜设置，蓄电池24固定安装在支架22上，电加热管21用于对安装腔20内部空间进行加热，使得热量可均匀全面的传递至标识牌本体3上，即可把标识牌本体3上的积雪冰霜融化，进而不会遮挡标识牌本体3上的标识，利用光伏板23可把太阳能转化为电能存储在蓄电池24内，蓄电池24用于对电加热管21提供电能，需要说明的是，在支架22上合适的位置处安装有控制开关，电加热管21、支架22、蓄电池24和控制开关通过导线电性连接，控制开关用于控制电加热管21的开启和关闭，电加热管21的数量可根据标识牌本体3的体积大小而设定，电加热管21的数量至少为1个，电加热管21采用干烧翅片式电加热管，其加热温度选定在20-30摄氏度，标识牌本体3可采用不锈钢、铜合金或铝合金材料中的任意一种制成，不仅具有良好的导热性能，还具有耐腐蚀等特点，使得标识牌本体3具有长久的使用寿命。
26.通过上述结构，本实用新型提供的移动式标识牌在使用时，不仅具有方便移动的特点，并且方便对标识牌本体3的快速拆装，操作便捷，而且还具有将标识牌本体3上的积雪冰霜进行加热融化的功能，实用性好，具体操作时，需要移动标识牌本体3时，依次顺时针转动两个转柄14，转柄14带动相对应的丝杆13顺时针旋转并向下移动，使得丝杆13带动轴承座15、升降板16和万向轮17竖直下移，万向轮17竖直下移时与地面接触时，随着继续转动转柄14，万向轮17的位置不再改变，此时底板1会逐渐被顶起脱离地面，即可推动底板1支撑座2以及标识牌本体3移动，把标识牌本体3移动至指定位置时，再依次逆时针转动两个转柄14，转柄14带动相对应的丝杆13逆时针旋转并向上移动，使得丝杆13带动轴承座15、升降板16和万向轮17竖直上移，即可把万向轮17收纳会竖孔18内，此时底板1与地面接触，即可把标识牌本体3稳定放置，使用标识牌本体3期间，利用光伏板23可把太阳能转化为电能存储在蓄电池24内，在寒冷的冬季标识牌本体3上有积雪冰霜时，开启电加热管21运行，即可将电加热管21产生的热量均匀全面的传递给标识牌本体3，进而可把标识牌本体3上的积雪冰霜融化，避免积雪冰霜的存在而阻挡标识牌本体3上的标识，当需要拆装更换标识牌本体3时，通过水平挤压两个滑板8向相互靠近的方向移动，此时两个弹簧10均受到拉伸变形产生弹力，使得两个滑板8带动相对应的卡杆9分别移出至相对应的卡槽6外，即可把标识牌本体3拆卸下来，然后保持两个滑板8的位置不动，拿取新的标识牌本体3，将标识牌本体3底部的两个支撑柱4分别插入相对应的插槽5内，再松开两个滑板8，在两个弹簧10的弹力作用下，可控制两个滑板8带动相对应的卡杆9自动复位，此时两个卡杆9分别插紧在相对应的卡槽6内，即完成了把标识牌本体3的牢靠安装固定。
27.本实施例中，安装槽7内固定安装有横导向杆11，两个滑板8均滑动套设在横导向杆11上，两个弹簧10均套设在横导向杆11上，用于对滑板8的运动方向进行导向，使得滑板8能够在安装槽7内平稳进行水平滑动。
28.本实施例中，升降板16的顶部固定安装有竖导向杆19，罩壳12的顶部内壁上开设有导向孔，竖导向杆19的顶端滑动贯穿导向孔，用于对升降板16的运动方向进行导向，使得升降板16能够平稳顺畅进行竖直方向的移动。
29.以上对本实用新型所提供的一种移动式标识牌进行了详细介绍。本文中应用了具体实施例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不
脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
