1.本实用新型属于显示技术领域，具体地涉及一种背光模组及显示装置。


背景技术：

2.传统直下式模组中需要设置若干支架结构如图1所示，支架结构底部平台通过粘胶或螺钉固定于背板底平面，置于相邻的两颗或四颗led几何中心，其作用是支撑扩散板和膜片，维持出光面的平整度、保障背光模组的结构可靠性。
3.传统支架结构会接收led光能入射，并以反射、全反射的方式消耗部分led光能，如图2所示，从而在扩散板上形成一定范围的支架暗影现象。传统支架结构相比扩散板硬度更高，在运输或搬运直下式模组时，会产生剧烈的机械振动，从而导致支架顶伤或顶破扩散板。


技术实现要素：

4.基于此，本实用新型的目的是提供一种背光模组及显示装置，以解决扩散板上形成一定范围的支架暗影现象以及架顶伤或顶破扩散板的问题。
5.该实用新型提供以下技术方案，一种背光模组，包括：背板，在所述背板上设有扩散板和膜片，所述扩散板与所述背板围合成一密封空间；
6.在所述背板上设有气门嘴和气压测量模块，所述气压测量模块电性连接有显示模块，所述气门嘴用于向所述密封空间填充气体支撑所述扩散板及所述膜片，以使所述扩散板及所述膜片维持平衡状态，所述气压测量模块用于监测所述密封空间内的气压值，并将所述气压值传输给所述显示模块，以实时获取所述密封空间内的气压值，所述显示模块可拆卸安装于所述背板上。
7.相比现有技术，本实用新型的有益效果为：通过往密封空间内填充气体来代替现有的支架，使背光模组内不需要支架，就可以维持扩散板和膜片的稳定状态，不会因为支架消耗部分led光能，从而不会在扩散板上形成一定范围的支架暗影现象，提高了后期的画质质量，且在运输或搬运直下式模组时，不会因为支架顶伤或顶破扩散板，保护了扩散板，提高了扩散板使用寿命。以及通过密封空间内填充气体，可以排出或者稀释模组腔体内的水蒸气、硫化物、卤化物等，达到净化led工作环境的目的，大幅提升led灯条的使用寿命，提升模组的可靠性。
8.进一步的，还包括处理模块，所述处理模块电性连接有报警模块，当所述气压测量模块检测所述密封空间内气压值低于支撑所述扩散板及所述膜片的预设值时，所述报警模块发出报警。
9.进一步的，所述扩散板与所述背板的边缘处通过密封层连接。
10.进一步的，所述密封层为密封胶，所述密封层的粘结宽度w≥3mm。
11.进一步的，所述显示模块通过吸盘与所述背板连接。
12.进一步的，所述密封空间的底部间隔排列设置有若干灯条，所述灯条上设置有led
灯，所有所述灯条上铺设有反射片，其中一组两两相邻的所述灯条之间设置所述气门嘴和所述气压测量模块。
13.进一步的，所述反射片的顶部阵列开设有若干通孔，且所述通孔设置在所述气门嘴和所述气压测量模块的上方。
14.进一步的，所述通孔至少是圆形、方形中的一种，所述通孔的尺寸为2mm～5mm。
15.进一步的，所述密封空间填充的所述气体为惰性气体。
16.本实用新型还提供一种显示装置，包括显示面板和上述的背光模组。
附图说明
17.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
18.图1为现有技术示意图；
19.图2为现有技术中支架消耗部分led光能的示意图；

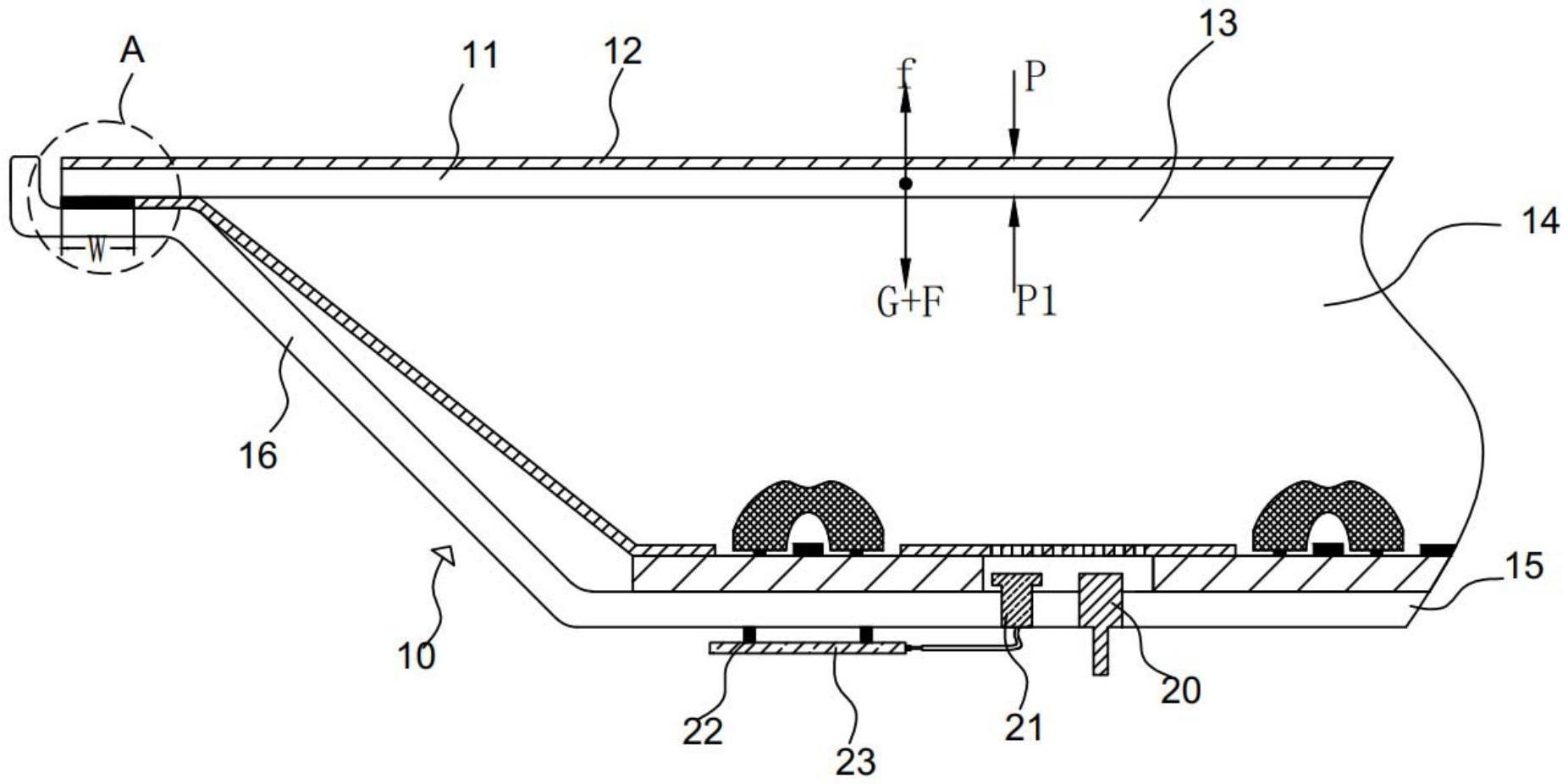

20.图3为本实用新型实施例提供的背光模组的结构示意图；
21.图4为本实用新型实施例提供的图3中a处放大示意图；
22.图5为本实用新型实施例提供的图3中灯条处的结构示意图；
23.图6为本实用新型实施例提供的模块连接示意图。
24.附图标记说明：
25.100、背光模组；
26.10、背板；11、扩散板；12、膜片；13、容置空间；14、密封空间；15、底板；16、侧板；17、灯条；18、led灯；19、反射片；191、通孔；
27.20、气门嘴；21、气压测量模块；22、吸盘；23、显示模块；24、处理模块；25、报警模块；
28.30、密封层。
具体实施方式
29.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型的实施例，而不能理解为对本实用新型的限制。
30.在本实用新型实施例的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型实施例和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
31.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者
隐含地包括一个或者更多个该特征。在本实用新型实施例的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
32.在本实用新型实施例中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型实施例中的具体含义。
33.如图1至图2所示，正如背景技术所述，现有技术中背光模组存在的问题：传统直下式模组中需要设置若干支架结构，其作用是支撑扩散板和膜片，维持出光面的平整度、保障背光模组的结构可靠性。传统支架结构会接收led光能入射，并以反射、全反射的方式消耗部分led光能，从而在扩散板上形成一定范围的支架暗影现象。传统支架结构相比扩散板硬度更高，在运输或搬运直下式模组时，会产生剧烈的机械振动，从而导致支架顶伤或顶破扩散板。
34.如图3和图4所示，在本实用新型的一个实施例中，提供了一种背光模组100，包括背板10、扩散板11、膜片12、气门嘴20和气压测量模块21。
35.其中，所述背板10包括底板15和设置在底板15四周的侧板16，所述底板15与所述侧板16形成顶部为开口的容置空间13，所述容置空间13的顶部通过密封层30与所述扩散板11及所述膜片12连接，以使所述容置空间13与所述扩散板11及所述膜片12形成一密封空间14。所述背板10的顶部四周通过密封层30与所述扩散板11及所述膜片12连接，以使所述容置空间13形成一密封空间14。背板10通过一体冲压工艺成型。
36.进一步的，所述密封层30为密封胶，所述密封层30的粘结宽度w≥3mm。
37.在本实施例中，所述密封空间14的底部设置有所述气门嘴20和气压测量模块21，所述气门嘴20用于给所述密封空间14填充气体，当所述气压测量模块21检测到所述密封空间14填充的所述气体达到预设值后，所述密封空间14填充的所述气体用于支撑所述扩散板11及所述膜片12，以使所述扩散板11及所述膜片12维持平衡状态，且停止给所述密封空间14填充所述气体。
38.值得说明的是，在本实施例中，所述密封空间14内部充满着氮气或惰性气体，考虑到性价比一般优选氮气，其外部为常规空气环境。以扩散板11和膜片12片作为研究对象，设定膜片的密度为ρ1、体积为v1，扩散板的密度为ρ2、体积为v2，设定膜片和扩散板的表面积为s，设定大气压强为p、大气给予膜片的压力为f，设定内部填充气体的压强为p1、给予扩散板的压力为f，设定重力加速度为常数g。若要维持扩散板和膜片的稳定状态，可以得出如下等式：
39.g f＝f.....................................................
①
40.g＝(ρ1*v1 ρ2*v2)*g.........................................
②
41.f＝p*s、
42.f＝p1*s....................................................
③
43.由以上等式可以得出：p1＝(ρ1*v1 ρ2*v2)*g/s p，由此可以计算出扩散板、膜片平衡状态下的模组腔体内部压强p1，其中p1为预设值；
44.在通过气门嘴20往密封空间14内部充气的同时，气压测量模块21同步测试内部压
强，在达到目标值p1附近后即可停止充气；一般地，内部压强p1是一个范围值，其公差范围为
±
5％。
45.在密封空间14填充氮气或者惰性气体，可以排出或者稀释密封空间14内的水蒸气、硫化物、卤化物等，达到净化led工作环境的目的，大幅提升led灯条的使用寿命，提升模组的可靠性。
46.如图5所示，所述容置空间13的底部间隔排列设置有若干灯条17，所述灯条17上设置有led灯18，所有所述灯条17上铺设有反射片19，其中一组两两相邻的所述灯条17之间设置所述气门嘴20和所述气压测量模块21。所述反射片19的顶部阵列开设有若干通孔191，且所述通孔191设置在所述气门嘴20和所述气压测量模块21的上方。所述通孔191可以为圆形、方形但不限于圆形和方形，所述通孔191的尺寸为2mm≤φ≤5mm。
47.如图6所示，所述气压测量模块21电性连接有处理模块，所述处理模块电性连接有显示模块23，所述气压测量模块21用于测量密封空间内的气压信号，并将所述气压信号传输给处理模块24，所述处理模块24对所述气压信号进行处理以得到数值信号，并将所述数值信号传输给显示模块23。所述处理模块24电性连接有报警模块25，当所述气压测量模块21检测所述密封空间内气压低于支撑所述扩散板11及所述膜片12的预设值时，所述报警模块25发出报警，且通过所述气门嘴给所述密封空间填充气体。结合图5，所述显示模块23通过吸盘22可拆卸安装于所述背板10上，吸盘22可以为磁力吸盘，通过吸盘22的设置，使显示模块23(显示屏)可以从背板上拆卸，方便观察显示模块23上的数值，所述显示模块23(显示屏)的一侧通过柔性电线与所述气压测量模块21连接。
48.具体实施时，当需要给密封空间填充气体时，首先，将气门嘴20的输入端连接供气体的设备，然后驱动供气体的设备，将外界的氮气充入密封空间14内，此时气压测量模块21测量密封空间内的气压信号，并将所述气压信号传输给处理模块，所述处理模块对所述气压信号进行处理以得到数值信号，并将所述数值信号传输给显示模块，操作员观察显示模块显示的数字信号，当数字信号达到预定的预设值后，关闭供气体的设备，当密封空间内气压不足时，所述气压测量模块检测所述密封空间内气压低于所述预设值，所述报警模块发出报警，然后操作员通过所述气门嘴给所述密封空间填充气体。
49.综上，本实用新型上述实施例当中的背光模组，通过往密封空间14内填充气体来代替现有的支架，使背光模组内不需要支架，就可以维持扩散板11和膜片12的稳定状态，不会因为支架消耗部分led光能，从而不会在扩散板11上形成一定范围的支架暗影现象，提高了后期的画质质量，且在运输或搬运直下式模组时，不会因为支架顶伤或顶破扩散板，保护了扩散板。以及通过密封空间14内填充气体，可以排出或者稀释模组腔体内的水蒸气、硫化物、卤化物等，达到净化led工作环境的目的，大幅提升led灯条的使用寿命，提升模组的可靠性。
50.本实用新型还提供一种显示装置，该显示装置包括显示面板和上述实施例中提到的背光模组100，由于背光模组100具有提高后期的画质质量的优点，因此本实施例中的显示装置也具有提高后期的画质质量的优点。
51.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
