1.本实用新型属于油田地面输送稠油的管道，是一种利用旧油管制做的保温输油管。


背景技术：

2.我国稠油资源分布广泛，稠油在我国石油产量中占有相当的比重，各油田稠油产量也逐年提高。这些稠油通过技术手段被举升到地面井口后，还需要输送至集油站或收油罐里。地面井口至集油站或收油罐有的几十米，有的上千米，稠油在这段输送过程中，因温度下降而变稠，引起无法输送。过去解决这个问题的方法是采用加热炉对其加热，提高稠油的温度。加热炉的燃料为天然气、石油、煤、植物，这些燃料燃烧时都会造成环境污染，达不到环保要求，目前已被停用改为电加热炉对稠油进行加热。采用电加热对稠油加热能耗高，费用多，不经济。
3.在油田抽油井中，要用抽油杆和油管下入井内配合抽油，油田投入了大量的油管、抽油杆，油管的耐压为》30mpa，抽油杆与油管内壁存在接触磨损，油管内壁出现磨损达到一定程度后，耐压就达不到30mpa了，这类油管就不能再下井生产了，目前这类油管就得按废品处理。


技术实现要素：

4.本实用新型的目的是提供一种利用旧油管制做的保温输油管，将要报废的井内油管制做成地面稠油输送用的保温输油管，减少能源消耗，保证稠油井能正常生产。
5.本实用新型的目的是这样实现的：包括电热带插头、电热带、外管、内管、真空封闭装置，对旧油管试压，将能耐压0.15mpa 的旧油管选取为外管，电热带缠绕在内管外壁上，电热带在内管外壁上呈螺旋分布，外管套装在内管外，内管的两端处于外管的两端外，电热带插头安装在外管上，电热带插头与电热带连通，通过电热带插头能向电热带输送电能，外管的内壁与内管的外壁之间因直径差形成环空，将所述的环空的两端封闭，真空封闭装置安装在外管上，通过真空封闭装置将所述的环空抽为真空，然后向所述的环空里注入隔热气体。
6.本实用新型的有益效果是：向环空内的电热带通电后能加热内管里的流体，形成的环空为密闭空腔，将此空腔抽成真空，再注入隔热气体，形成保温油管，使本实用新型具有隔热作用，因此，向电热带输入的电能转换成热量后能全部传递到内管里的流体，热量不会散失，能节能降耗，保证稠油井正常生产，能减少大量油管报废，为旧油管寻找到了新的用途，具有显著的经济效益。
附图说明

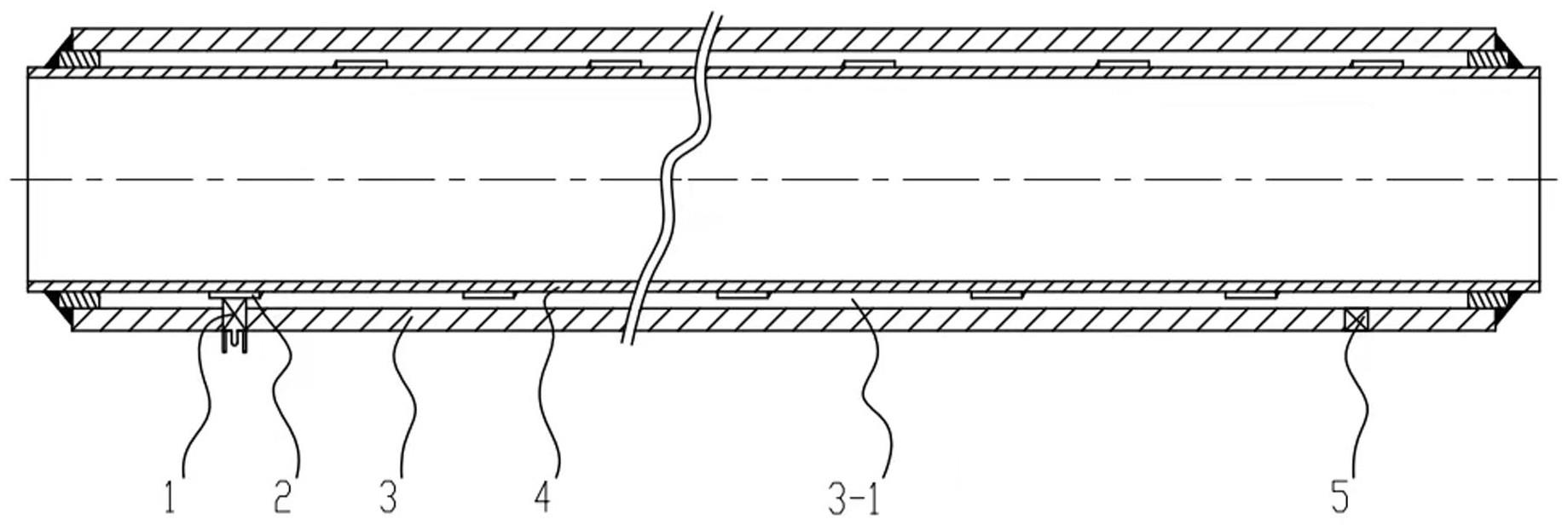

7.附图1是本实用新型的装配图。
实施方式
8.下面结合附图对本实用新型的实施例作进一步说明。
9.本实用新型的实施例包括电热带插头1、电热带2、外管3、内管4、真空封闭装置5，对旧油管试压，将能耐压0.15mpa 的旧油管选取为外管3，电热带2缠绕在内管4外壁上，电热带2在内管4外壁上呈螺旋分布，外管3套装在内管4外，内管4的两端处于外管3的两端外，电热带插头1安装在外管3上，电热带插头1与电热带2连通，通过电热带插头1能向电热带2输送电能，使电热带2发热将电能转换成热能，外管3的内壁与内管4的外壁之间因直径差形成环空3-1，将所述的环空3-1的两端封闭，真空封闭装置5安装在外管3上，通过真空封闭装置5将所述的环空3-1抽为真空，然后向所述的环空3-1里注入隔热气体。
10.内管4的两端处于外管3的两端外，便于将本实用新型在现场焊接成内通径一到致的管道，使其能从稠油井的井口接至集油站或收油罐，就能将抽出的稠油正常输送到目的地。
11.两根本实用新型焊接在一起后，在两者之间填充防腐、保温材料，使其成为完整的输油管道。
12.从稠油井的井口至集油站或收油罐这段管道中的稠油受热变稀后，管道内的压力低于0.05mpa，所以选取能耐压0.15mpa 的旧油管为外管3。这个选取条件很宽，从井内起出的很多虽然磨损了的油管都能入先，因此，本实用新型能减少大量油管报废，本实用新型为旧油管寻找到了新的用途。


技术特征：
1.一种利用旧油管制做的保温输油管，包括电热带插头（1）、电热带（2）、外管（3）、内管（4）、真空封闭装置（5），其特征是：对旧油管试压，将能耐压0.15mpa 的旧油管选取为外管（3），电热带（2）缠绕在内管（4）外壁上，电热带（2）在内管（4）外壁上呈螺旋分布，外管（3）套装在内管（4）外，内管（4）的两端处于外管（3）的两端外，电热带插头（1）安装在外管（3）上，电热带插头（1）与电热带（2）连通，通过电热带插头（1）能向电热带（2）输送电能，外管（3）的内壁与内管（4）的外壁之间因直径差形成环空（3-1），将所述的环空（3-1）的两端封闭，真空封闭装置（5）安装在外管（3）上，通过真空封闭装置（5）将所述的环空（3-1）抽为真空，然后向所述的环空（3-1）里注入隔热气体。

技术总结
一种利用旧油管制做的保温输油管，对旧油管试压，将能耐压0.15mpa的旧油管选取为外管，电热带缠绕在内管外壁上，电热带在内管外壁上呈螺旋分布，外管套装在内管外，内管的两端处于外管的两端外，电热带插头安装在外管上，电热带插头与电热带连通，通过电热带插头能向电热带输送电能，外管的内壁与内管的外壁之间因直径差形成环空，将所述的环空的两端封闭，真空封闭装置安装在外管上，通过真空封闭装置将所述的环空抽为真空，然后向所述的环空里注入隔热气体，本实用新型具有隔热作用，向电热带输入的电能转换成热量后能全部传递到内管里的流体，能减少大量油管报废，为旧油管寻找到了新的用途，具有显著的经济效益。具有显著的经济效益。具有显著的经济效益。
