1.本实用新型涉及工装领域，尤其是涉及一种用于罐底取样口减少积液的法兰组件。


背景技术：

2.法兰，又叫法兰凸缘盘或突缘。法兰是轴与轴之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接，如减速机法兰。法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰分螺纹连接(丝扣连接)法兰、焊接法兰和卡夹法兰。法兰都是成对使用的，低压管道可以使用丝接法兰，四公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封垫，然后用螺栓紧固。不同压力的法兰厚度不同，它们使用的螺栓也不同。水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。凡是在两个平面周边使用螺栓连接同时封闭的连接零件，一般都称为法兰。
3.在密封保藏过程中，需要在设计容器时，管口如有限制，取样口不一定要布置到筒体的侧面，也可以布置在罐底，但正常普通的na法兰布置在罐底时所产生的积液较多，无法满足客户的使用需求。
4.有鉴于此，需要设计一种na法兰在在不影响容器承压的情况下，可以将罐底的积液减少至最低。


技术实现要素：

5.本实用新型第一方面所要解决的技术问题是提供了一种用于罐底取样口减少积液的法兰组件，能够减少罐底的积液。
6.为了解决上述技术问题，本实用新型第一方面提供了一种用于罐底取样口减少积液的法兰组件，包括盖板组件、底座组件和连接组件，所述盖板组件与所述底座组件经由所述连接组件相连，所述底座组件的端部向其轴向延伸以形成密封部，且所述密封部与所述底座组件的端面之间形成夹角，所述密封部适于合围形成积液的容置区，且形成的所述容置区底部不高于罐底。
7.优选地，所述密封部朝向所述盖板组件的侧面上开设有密封槽，所述密封槽的孔径为1～2mm。
8.进一步优选地，所述密封部的端部朝向所述盖板组件方向轴向倾斜，且倾斜角度大于所述底座组件的端面与所述密封部之间所形成的夹角，且所述倾斜角度小于90
°
。
9.优选地，所述底座组件的端面与所述密封部之间所形成的夹角为0
°
～5
°
。
10.进一步优选地，所述底座组件上还开设有螺纹槽，所述螺纹槽适于与所述连接组件螺旋连接。
11.优选地，所述盖板组件包括第一盖板和第二盖板，所述第一盖板与所述第二盖板独立设置，且所述第一盖板与所述第二盖板合围形成安装位。
12.进一步优选地，所述第一盖板和所述第二盖板均包括转弯部，所述折弯部圆弧过渡。
13.优选地，所述第一盖板和所述第二盖板朝向所述底座组件的一端延伸出尖锐端部，所述尖锐端部与所述折弯部之间的夹角为0
°
～45
°
。
14.进一步优选地，所述第一盖板和所述第二盖板上均开设有螺纹孔，所述连接组件适于穿过所述螺纹孔与所述底座组件相连。
15.优选地，所述连接组件为无头螺栓。
16.通过上述优选技术方案，本实用新型提供的用于罐底取样口减少积液的法兰组件采用盖板组件与底座组件的组合，两者采用连接组件连接固定，底座组件的端部向其轴向延伸形成有密封部，通过密封部的设置能够避免罐中的积液流出，另外，密封部与底座组件的端面之间形成有夹角，以此来适配于罐底的弧度，密封部能够合围形成有容置区，且所形成的容置区的底部不高于罐底但接近于罐底，以此来有效减少安装完成后容置区内所可能容纳的积液。
17.本实用新型的其他特征和优点将在随后的具体实施方式部分予以详细说明。
附图说明

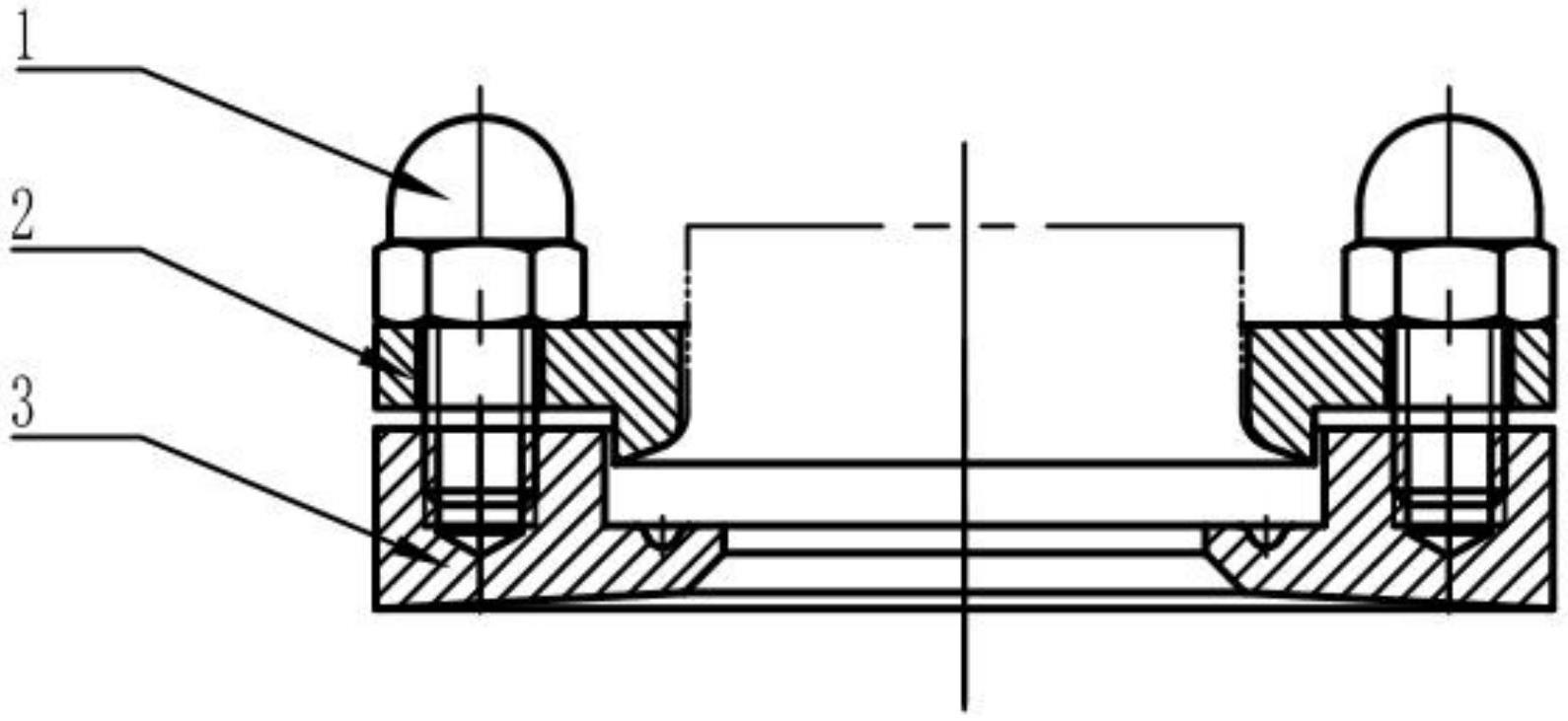

18.图1为本实用新型具体实施方式的用于罐底取样口减少积液的法兰组件的结构示意图；
19.图2为本实用新型具体实施方式的用于罐底取样口减少积液的法兰组件的法兰组件的俯视图；
20.图3为本实用新型具体实施方式的用于罐底取样口减少积液的法兰组件的底座组件的剖视图；
21.图4为本实用新型具体实施方式的用于罐底取样口减少积液的法兰组件的盖板组件的剖视图；
22.图5为本实用新型具体实施方式的图4的ⅰ处的放大示意图；
23.图6为本实用新型具体实施方式的图4的ⅱ处的放大示意图；
24.图7为本实用新型具体实施方式的图3的ⅲ处的放大示意图。
25.附图标记
26.1、连接组件；2、盖板组件；3、底座组件；21、第一盖板；22、第二盖板；23折弯部；24、尖锐端部；31、密封部；311、密封槽。
具体实施方式
27.以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。
28.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”应做广义理解，例如，术语“连接”可以是固定连接，也可以是可拆卸连接，或者是一体连接；可以是直接连接，也可以是通过中间媒介间接连接，可以是两个元件
内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
29.参见图1至图3，本实用新型具体实施方式的一种用于罐底取样口减少积液的法兰组件包括盖板组件2、底座组件3和连接组件1，盖板组件2与底座组件3通过连接组件1项链，连接组件1可以为无头螺栓。另外，底座组件的端部向其轴向延伸以形成密封部31，并且密封部31与底座组件3的端面之间形成有夹角，通过密封部31的设置能够放置罐体内的液体流出，进而起到有效密封作用，另外，所形成的容置区的底部不高于罐底，且将容置区的底部设置为接近于罐底，因此，容置区内所可能存储的积液大幅降低，以此来减少积液在罐底的聚积，同样能够便于积液的自行排尽和清洗。
30.参见图7，密封部31朝向盖板组件2的侧面设有密封槽311，密封槽311向远离盖板组件2的方向凹陷形成为半圆弧状结构，且半圆弧状结构与密封槽311的槽面之间圆弧过渡，其中，所形成的半圆弧状结构的半径可以设置为1～2mm，圆弧过渡区的过渡圆弧半径可以设置为0.1～1mm，密封槽311内用于安装密封圈。
31.具体地，密封部31的端部朝向盖板组件2方向轴向倾斜设置，并且倾斜角度大于底座组件3的端面与密封部31之间的所能够形成的夹角，但为了避免倾斜角度过大从而导致密封部31所合围形成的容置区范围过大，因此将倾斜角度设置为小于90
°
。
32.参见图4至图6，更具体地，底座组件3上还开设有螺纹槽，螺纹槽适于与连接组件1螺纹连接，需要说明的是，螺纹槽以及螺纹组件并不与罐体内的空间相连通。以此来防止罐体的积液通过螺纹槽之间的缝隙流出。
33.另外，底座组件3的端面与密封部31之间的夹角为0
°
～5
°
，由于两者之间设有一定的夹角，因此两者能够更好的与罐底的弧度之间相互配合，以便于底座组件3与罐体之间的安装固定。
34.参见图5至图6，第一盖板21和所述第二盖板22均包括转弯部，且折弯部23圆弧过渡第一盖板21和第二盖板22的密封部31朝向底座组件3的一端延伸出尖锐端部24，尖锐端部24与折弯部23之间的夹角为0
°
～45
°
。
35.其中，螺纹槽开设在底座组件3上后在其槽体两侧形成柱状组件，由于密封部31由底板组件的端面延伸出，并且密封部31的朝向盖板方向延伸且其端部形成尖锐端部24，但设置在其端部的尖锐端部24长度不超出槽体两侧所形成的柱状组件的，尖锐端部24与柱状组件之间的间距至少为4～5mm，且尖锐端部24与螺纹槽的底部相齐平。
36.参见图2，盖板组件2包括第一盖板21和第二盖板22，第一盖板21与第二盖板22相互独立设置，第一盖板21与第二盖板22均为半圆弧状结构，且第一盖板21与第二盖板22之间相对合围设置，其中部形成为圆形安装位。另外，第一盖板21与第二盖板22上均开设有螺纹孔，连接组件1能够穿过开设在其上的螺纹孔与底座组件3相连，并且第一盖板21与第二盖板22上的各螺纹孔之间所能够形成的夹角优选为90
°
。
37.在本实用新型的描述中，参考术语“一个实施例”、“一些实施例”、“一种实施方式”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本实用新型中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
38.以上结合附图详细描述了本实用新型的优选实施方式，但是，本实用新型并不限于此。在本实用新型的技术构思范围内，可以对本实用新型的技术方案进行多种简单变型，包括各个具体技术特征以任何合适的方式进行组合，为了避免不必要的重复，本实用新型对各种可能的组合方式不再另行说明。但这些简单变型和组合同样应当视为本实用新型所公开的内容，均属于本实用新型的保护范围。
