1.本实用新型涉及无线遥控开关技术领域，特别涉及便于拆装的无线按键开关。


背景技术：

2.无线遥控开关是采用射频识别技术，用无线遥控器控制各类灯具，门，窗帘等家居用品的一种新型智能开关，可对室内一个或者多个灯具的控制，其种类多种多样，而一种便于拆装的无线按键开关是其中重要部分；
3.为此，公开号为cn212676149u的专利公开了一种智能无线按键开关，包括按键、壳体、底板、智能开关组件板、电池，其中智能开关组件板与电池安装于底板上，所述按键与壳体连接，壳体连接于底板上，所述壳体与底板的连接处设置相配合的挂钩与挂孔。所述壳体设置挂钩，底板设置挂孔，挂钩与挂孔配合。所述挂孔包含通孔与盲孔，其组成形状为台阶状，所述挂钩设置挂锁部，挂锁部的尺寸小于所述通孔的尺寸，装入后挂锁部挂入盲孔并抵触配合。在安装壳体时，只需将挂钩插入通孔，再将壳体往下移动，当挂锁部完全挂入盲孔时安装完成，打开开关时，按照相反的动作进行即可。本实用新型通过设置挂钩挂孔配合实现更换电池时能快速打开或关闭开关，避免了卡扣或螺丝拆卸的不方便之处；
4.上述中的一种智能无线按键开关由于其不便拆卸，不便对其进行检修，使得其在使用时适用性低下。


技术实现要素：

5.(一)要解决的技术问题
6.本实用新型的目的是提供便于拆装的无线按键开关，用以解决现有的无线按键开关不便拆卸的缺陷。
7.(二)实用新型内容
8.为了解决上述技术问题，本实用新型提供如下技术方案：便于拆装的无线按键开关，包括墙体、卡接结构和插板，所述墙体的顶端设置有插板，所述插板的底端均匀设置有卡接结构；
9.所述插板的顶端设置有面板，所述面板的顶端均匀设置有控制头；
10.所述面板的底端均匀设置有固定结构。
11.使用该装置时，通过设置有固定结构，实现了该装置便于拆卸的功能，从而提高了该无线按键开关在使用时的适用性；通过设置有插板，实现了该装置便于固定的功能，从而提高了该无线按键开关在使用时的便捷性。
12.优选的，所述卡接结构包括第一卡接槽、第一卡接块以及第一连接块，所述第一卡接槽设置于墙体内部插板底端的拐角位置处，所述第一卡接槽的内部均设置有第一卡接块，所述第一卡接块的一侧均固定有第一连接块。将插板移至墙体的顶端，使第一卡接块的一端与第一卡接槽的一端相抵触。
13.优选的，所述第一连接块的顶端延伸至墙体的外部并与插板的底端固定连接，所
述第一卡接槽的主视截面呈“t”形设计。按动插板，插板会通过第一连接块带动第一卡接块移至第一卡接槽的内部，使第一卡接块和墙体通过第一卡接槽相互卡接。
14.优选的，所述第一卡接块的主视截面呈三角形设计，所述第一卡接块和墙体通过第一卡接槽构成卡合结构。进而使插板和墙体相互固定，实现了该装置便于固定的功能。
15.优选的，所述固定结构包括第二卡接槽、第二卡接块、预留槽以及第二连接块，所述第二卡接槽设置于插板内部面板底端的拐角位置处，所述第二卡接槽的内部均设置有第二卡接块，所述第二卡接块的顶端均固定有第二连接块，所述第二卡接块的内部均设置有预留槽。将面板移至插板的顶端，使第二卡接块的一端与第二卡接槽的一端相抵触，按动面板，在预留槽的作用下。
16.优选的，所述第二连接块的顶端延伸至插板的外部并与面板的底端固定连接，所述第二连接块在面板的底端呈对称分布。面板会通过第二连接块带动第二卡接块移至第二卡接槽的内部，使第二卡接块和插板通过第二卡接槽相互卡接。
17.优选的，所述预留槽的一端延伸至第二连接块的内部，所述第二卡接块和插板通过第二卡接槽构成卡合结构。进而使面板和插板相互固定，实现了该装置便于拆卸的功能。
18.(三)有益效果
19.本实用新型提供的便于拆装的无线按键开关，其优点在于：
20.通过设置有固定结构，将面板移至插板的顶端，使第二卡接块的一端与第二卡接槽的一端相抵触，按动面板，在预留槽的作用下，面板会通过第二连接块带动第二卡接块移至第二卡接槽的内部，使第二卡接块和插板通过第二卡接槽相互卡接，进而使面板和插板相互固定，实现了该装置便于拆卸的功能，从而提高了该无线按键开关在使用时的适用性；
21.通过设置有卡接结构，将插板移至墙体的顶端，使第一卡接块的一端与第一卡接槽的一端相抵触，按动插板，插板会通过第一连接块带动第一卡接块移至第一卡接槽的内部，使第一卡接块和墙体通过第一卡接槽相互卡接，进而使插板和墙体相互固定，实现了该装置便于固定的功能，从而提高了该无线按键开关在使用时的便捷性。
附图说明
22.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

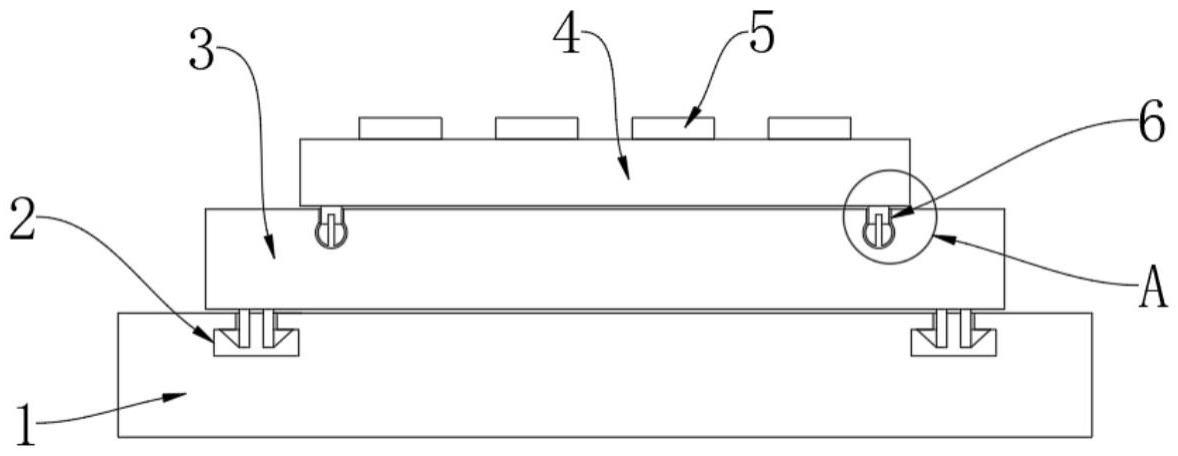

23.图1为本实用新型的主视剖面结构示意图；
24.图2为本实用新型的图1中a处放大结构示意图；
25.图3为本实用新型的卡接结构主视剖面放大结构示意图；
26.图4为本实用新型的主视结构示意图；
27.图5为本实用新型的三维结构示意图。
28.图中的附图标记说明：1、墙体；2、卡接结构；201、第一卡接槽；202、第一卡接块；203、第一连接块；3、插板；4、面板；5、控制头；6、固定结构；601、第二卡接槽；602、第二卡接块；603、预留槽；604、第二连接块。
具体实施方式
29.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
30.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
31.实施例一
32.请参阅图1-5，本实用新型提供的便于拆装的无线按键开关，包括墙体1、卡接结构2和插板3，墙体1的顶端设置有插板3，插板3的底端均匀设置有卡接结构2，卡接结构2包括第一卡接槽201、第一卡接块202以及第一连接块203，第一卡接槽201设置于墙体1内部插板3底端的拐角位置处，第一卡接槽201的内部均设置有第一卡接块202，第一卡接块202的一侧均固定有第一连接块203，第一连接块203的顶端延伸至墙体1的外部并与插板3的底端固定连接，第一卡接槽201的主视截面呈“t”形设计，第一卡接块202的主视截面呈三角形设计，第一卡接块202和墙体1通过第一卡接槽201构成卡合结构。
33.本实施例中，将插板3移至墙体1的顶端，使第一卡接块202的一端与第一卡接槽201的一端相抵触，按动插板3，插板3会通过第一连接块203带动第一卡接块202移至第一卡接槽201的内部，使第一卡接块202和墙体1通过第一卡接槽201相互卡接，进而使插板3和墙体1相互固定。
34.实施例二
35.本实施例还包括：插板3的顶端设置有面板4，面板4的顶端均匀设置有控制头5，面板4的底端均匀设置有固定结构6，固定结构6包括第二卡接槽601、第二卡接块602、预留槽603以及第二连接块604，第二卡接槽601设置于插板3内部面板4底端的拐角位置处，第二卡接槽601的内部均设置有第二卡接块602，第二卡接块602的顶端均固定有第二连接块604，第二卡接块602的内部均设置有预留槽603，第二连接块604的顶端延伸至插板3的外部并与面板4的底端固定连接，第二连接块604在面板4的底端呈对称分布，预留槽603的一端延伸至第二连接块604的内部，第二卡接块602和插板3通过第二卡接槽601构成卡合结构。
36.本实施例中，将面板4移至插板3的顶端，使第二卡接块602的一端与第二卡接槽601的一端相抵触，按动面板4，在预留槽603的作用下，面板4会通过第二连接块604带动第二卡接块602移至第二卡接槽601的内部，使第二卡接块602和插板3通过第二卡接槽601相互卡接，进而使面板4和插板3相互固定。
