1.本申请属于新能源储能技术领域，具体涉及一种大圆柱家庭储能电池包。


背景技术：

2.锂电池包是电芯经串联和/或并联方式组合，并加装电池管理模块形成的产品。电池包可以由方形电芯组合形成、圆柱电芯组合形成。圆柱电芯生产效率快、成本低、空间利用率高，且与之相配套的生产和检测设较为完善，所以圆柱电芯能够快速批量化扩大生产。但目前的圆柱电芯模组中，电池模组固定方式一般是打胶固定与两端夹紧固定的方式进行组装，对于打胶固定的不利于维修，对于两端夹紧固定结构的复杂性仍未得到改善。


技术实现要素：

3.本申请实施例的目的是提供一种大圆柱家庭储能电池包，其旨在减小现有组装方式结构复杂、散热结构复杂、电池包发生火灾的技术问题，从而可以解决背景技术中涉及的至少一个技术问题。
4.为了解决上述技术问题，本申请提供的技术方案如下：
5.一种大圆柱家庭储能电池包，包括箱体和收纳于所述箱体内的电池模组，所述电池模组包括液冷支架和多个并排且竖直放置于所述液冷支架内的圆柱电芯，所述液冷支架通过紧固件锁紧固定于所述箱体上。
6.可选的，所述电池模组与所述箱体之间设有绝缘层。
7.可选的，所述箱体包括底壁和自所述底壁垂直延伸的侧壁，所述电池模组与所述侧壁之间设有缓冲材料层。
8.可选的，还包括收纳于所述箱体内的电池管理模块，所述电池管理模块包括两片汇流片，两片所述汇流片分别形成所述电池模组的总正极和总负极。
9.可选的，所述电池管理模块还包括高压组件和连接件，所述大圆柱家庭储能电池包还包括设置于所述箱体上的控制面板，所述控制面板包括正极端子和负极端子，所述电池模组的总正极和总负极经过所述高压组件和所述连接件分别连接所述正极端子和所述负极端子。
10.可选的，所述控制面板还包括用于控制所述正极端子和所述负极端子的输入输出的断路器。
11.可选的，所述控制面板还包括用于显示电量的显示屏。
12.可选的，所述控制面板还包括实现所述电池模组与外部通讯的转接板。
13.可选的，还包括设置于所述电池模组上的盖板和固设于所述盖板上的消防装置。
14.可选的，还包括设置于所述箱体相对两侧上的两个固定槽和分别设置于两个所述固定槽内的两个提手。
15.本实用新型的有益效果如下：将多个并排且竖直放置的圆柱电芯放置于液冷支架中，形成电池模块，然后通过紧固件将电池模组锁在电池箱体上，当电池模组出现故障时通
过拆除紧固件将电池模组拿出，便于维修与安装；同时通过液冷支架与圆柱电芯配合的方式来实现热交换，有效解决散热问题。
附图说明
16.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

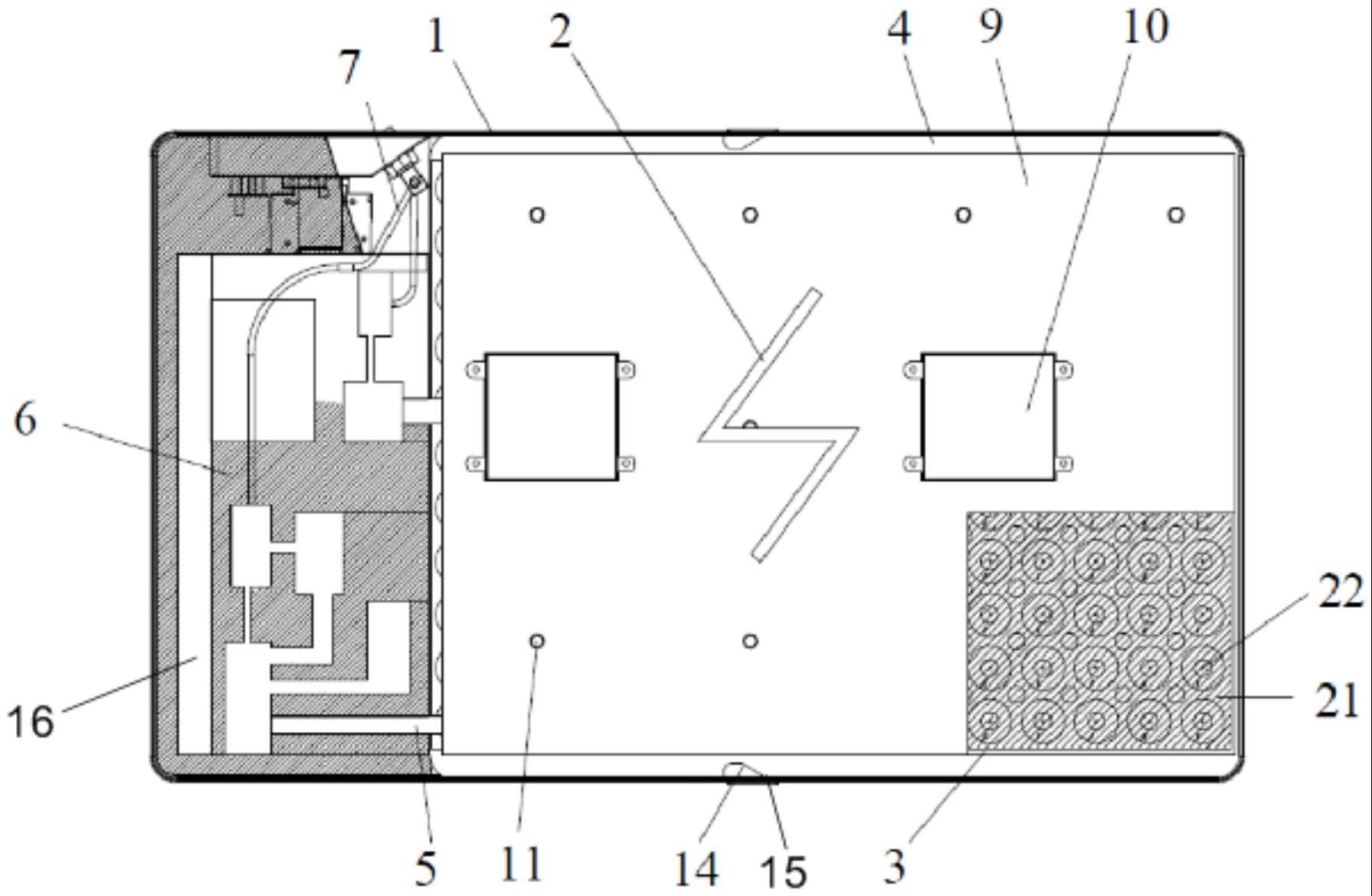

17.图1是本申请实施例提供的大圆柱家庭储能电池包的整体结构示意图；
18.图2是本申请实施例提供的大圆柱家庭储能电池包的侧面示意图；
19.图3是本申请实施例提供的电池模组的立体结构示意图。
具体实施方式
20.下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
21.本申请的说明书和权利要求书中的术语“第一”、“第二”等是用于区别类似的对象，而不用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便本申请的实施例能够以除了在这里图示或描述的那些以外的顺序实施，且“第一”、“第二”等所区分的对象通常为一类，并不限定对象的个数，例如第一对象可以是一个，也可以是多个。此外，说明书以及权利要求中“和/或”表示所连接对象的至少其中之一，字符“/”，一般表示前后关联对象是一种“或”的关系。
22.下面结合附图，通过具体的实施例及其应用场景对本申请实施例提供的大圆柱家庭储能电池包进行详细地说明。
23.请参见图1-3所示，本申请实施例提供一种大圆柱家庭储能电池包，包括箱体1和收纳于所述箱体1内的电池模组2，所述电池模组2包括液冷支架21和多个并排且竖直放置于所述液冷支架21内的圆柱电芯22，所述液冷支架21通过紧固件11锁紧固定于所述箱体1上。
24.为了防止漏电，所述电池模组2与所述箱体1之间设有绝缘层3。
25.所述箱体1包括底壁12和自所述底壁12垂直延伸的侧壁13，为了防止所述电池模组2撞击所述箱体1，导致所述箱体1受损，所述电池模组2与所述侧壁13之间设有缓冲材料层4。
26.所述大圆柱家庭储能电池包还包括收纳于所述箱体1内的电池管理模块(16)，所述电池管理模块包括两片汇流片5，两片所述汇流片5分别形成所述电池模组2的总正极和总负极。
27.所述电池管理模块还包括高压组件6和连接件7，所述大圆柱家庭储能电池包还包括设置于所述箱体1上的控制面板8，具体的，所述控制面板8设置于所述侧壁13上。
28.所述高压组件6包括但不限于继电器、熔断器、预充电阻以及电压转换器等。所述
高压组件6为电池包提供充放电控制以及高压部件上的电控制、电路过载短路保护、高压采样、低压控制等功能，保护和监控高压系统的运行。
29.所述控制面板8包括正极端子81和负极端子82，所述电池模组2的总正极和总负极经过所述高压组件6和所述连接件7分别连接所述正极端子81和所述负极端子82。
30.所述控制面板8还包括用于控制所述正极端子81和所述负极端子82的输入输出的断路器83。
31.所述控制面板8还包括用于显示电量的显示屏84以及实现所述电池模组2与外部通讯的转接板85。
32.所述大圆柱家庭储能电池包还包括设置于所述电池模组上的盖板9和固设于所述盖板上的消防装置10。
33.所述大圆柱家庭储能电池包还包括设置于所述箱体相对两侧上的两个固定槽(15)和分别设置于两个所述固定槽内的两个提手14。
34.本实用新型的有益效果如下：将多个并排且竖直放置的圆柱电芯放置于液冷支架中，形成电池模块，然后通过紧固件将电池模组锁在电池箱体上，当电池模组出现故障时通过拆除紧固件将电池模组拿出，便于维修与安装；同时通过液冷支架与圆柱电芯配合的方式来实现热交换，有效解决散热问题。
35.上面结合附图对本申请的实施例进行了描述，但是本申请并不局限于上述的具体实施方式，上述的具体实施方式仅仅是示意性的，而不是限制性的，本领域的普通技术人员在本申请的启示下，在不脱离本申请宗旨和权利要求所保护的范围情况下，还可做出很多形式，均属于本申请的保护之内。


技术特征：
1.一种大圆柱家庭储能电池包，其特征在于，包括箱体和收纳于所述箱体内的电池模组，所述电池模组包括液冷支架和多个并排且竖直放置于所述液冷支架内的圆柱电芯，所述液冷支架通过紧固件锁紧固定于所述箱体上。2.根据权利要求1所述的大圆柱家庭储能电池包，其特征在于，所述电池模组与所述箱体之间设有绝缘层。3.根据权利要求1或2所述的大圆柱家庭储能电池包，其特征在于，所述箱体包括底壁和自所述底壁垂直延伸的侧壁，所述电池模组与所述侧壁之间设有缓冲材料层。4.根据权利要求3所述的大圆柱家庭储能电池包，其特征在于，还包括收纳于所述箱体内的电池管理模块，所述电池管理模块包括两片汇流片，两片所述汇流片分别形成所述电池模组的总正极和总负极。5.根据权利要求4所述的大圆柱家庭储能电池包，其特征在于，所述电池管理模块还包括高压组件和连接件，所述大圆柱家庭储能电池包还包括设置于所述箱体上的控制面板，所述控制面板包括正极端子和负极端子，所述电池模组的总正极和总负极经过所述高压组件和所述连接件分别连接所述正极端子和所述负极端子。6.根据权利要求5所述的大圆柱家庭储能电池包，其特征在于，所述控制面板还包括用于控制所述正极端子和所述负极端子的输入输出的断路器。7.根据权利要求6所述的大圆柱家庭储能电池包，其特征在于，所述控制面板还包括用于显示电量的显示屏。8.根据权利要求5所述的大圆柱家庭储能电池包，其特征在于，所述控制面板还包括实现所述电池模组与外部通讯的转接板。9.根据权利要求1所述的大圆柱家庭储能电池包，其特征在于，还包括设置于所述电池模组上的盖板和固设于所述盖板上的消防装置。10.根据权利要求1所述的大圆柱家庭储能电池包，其特征在于，还包括设置于所述箱体相对两侧上的两个固定槽和分别设置于两个所述固定槽内的两个提手。
