1.本实用新型涉及人脸识别技术领域，更确切地说涉及一种可活动安装在墙体上的人脸识别机。


背景技术：

2.目前，随着科技的不断发展，高科技产品不断被研发出来，例如当今市面上较为流行人脸识别机，人脸识别机应用相当的广泛，在家庭防盗门上的应用，还有在公司上班时作为打卡机的应用。
3.针对人脸识别机来说，现有技术就有很多，例如：
4.中国专利公开号cn112507886a公开了一种识别装置，包括壳体、扬声器及显示屏,壳体内设有动力机构，动力机构与转动块连接，转动块位于壳体上，转动块的右侧设有高度感应器，高度感应器位于壳体上，壳体上设有显示屏，显示屏的底部设有扬声器，扬声器位于壳体上。该装置通过高度感应器和动力机构的组合使得摄像头可根据人体身高自动转动调节至合适位置，操作较为方便。
5.由此可知，现有的人脸识别机通过高度感应器和动力机构的组合使摄像头可根据人体身高自动转动调节至合适位置，但是当人脸识别机用于公司的考勤打卡时，就需要将人脸识别机安装在公司门口外侧的墙壁上，而大多数情况下人脸识别机都是固定的安装在墙壁上的，若人脸识别机安装在室外的墙壁上，一些外界因素会造成人脸识别机的损坏，并且在人脸识别机需要维修时也不方便快速将人脸识别机拆卸下来。
6.鉴于此，本实用新型提供了一种可活动安装在墙体上的人脸识别机。


技术实现要素：

7.本实用新型之目的在于解决上述缺点，并提供一种能够在维修时快速拆卸的活动安装在墙体上的人脸识别机。
8.在识别机本体安装时，使用第二外壳带着拉杆移动，拉杆的一端凸块能够将固定组件抵紧，提高识别机本体的稳定性，同时收在拆卸识别机本体时，第二外壳带着拉杆反向移动，拉杆的另一端凸块将固定组件拉动，使识别机本体移出第一外壳，便于对识别机本体进行拆卸，继而使识别机本体活动安装在墙壁上。
9.因此本实用新型提供了一种可活动安装在墙体上的人脸识别机，其包括第一外壳，所述第一外壳的内部设置有固定组件，所述固定组件内部安装有识别机本体，所述第一外壳的外侧滑动设置有第二外壳，所述第二外壳的一侧设置有拉杆，所述拉杆贯穿固定组件并延伸至第一外壳的外侧，其中：
10.在自然状态下所述拉杆对固定组件进行固定，当所述第二外壳滑动在第三滑槽内时，所述拉杆拉动固定组件以及识别机本体移出第一外壳。
11.作为本技术方案的进一步改进，所述第一外壳延长部位的两侧均开设有第三滑槽，所述第二外壳的两侧分别滑动在两个第三滑槽内部，所述第一外壳延长部位的上侧开
设有第一滑槽，所述固定组件的下侧与拉杆均滑动设置在第一滑槽内部。
12.作为本技术方案的进一步改进，位于所述第一滑槽的一端开设有通孔，所述拉杆穿过通孔延伸至第一外壳外侧。
13.作为本技术方案的进一步改进，所述固定组件包括滑动设置在第一滑槽内部的u形板，所述u形板的下侧开设有滑孔，所述拉杆与滑孔滑动连接，位于所述第一滑槽两侧的第一外壳上对称开设有第二滑槽，所述u形板的下侧滑动设置在第二滑槽内部。
14.作为本技术方案的进一步改进，所述u形板的两侧均设置有若干第二弹性件，所述第二弹性件的一端与固定板连接，所述识别机本体位于两个固定板之间，并且在所述识别机本体下侧设置有插杆，所述u形板上侧开设有插孔，所述插杆与插孔插接配合。
15.作为本技术方案的进一步改进，所述第一外壳与第二外壳的上端通过螺栓连接，并且在第一外壳内部设置有若干第一弹性件。
16.与现有技术相比，本实用新型的有益效果：
17.1、该可活动安装在墙体上的人脸识别机中，通过拉杆靠近第二外壳部位上设置的凸块，在日常使用识别机本体时对固定组件进行抵紧固定，再配合第一外壳与第二外壳之间通过螺栓的连接，从而使识别机本体牢牢的固定在第一外壳内部，同时第一外壳与第二外壳也对识别机本体进行防护，延长识别机本体的使用寿命。
18.2、该可活动安装在墙体上的人脸识别机中，当拆卸识别机本体时，通过第二外壳带着拉杆滑动在第三滑槽内，使拉杆一端的凸块与固定组件贴合，从而在拉杆移动至一定距离后对固定组件进行拉动，将识别机本体从第一外壳内拉出，并且使识别机本体与第二外壳也保持一定的距离，进而方便对识别机本体进行拆卸，达到对识别机本体进行活动安装的目的，方便后续的修为与养护。
附图说明
19.下面，参考附图，以示例的方式更详细地描述本实用新型，附图中：

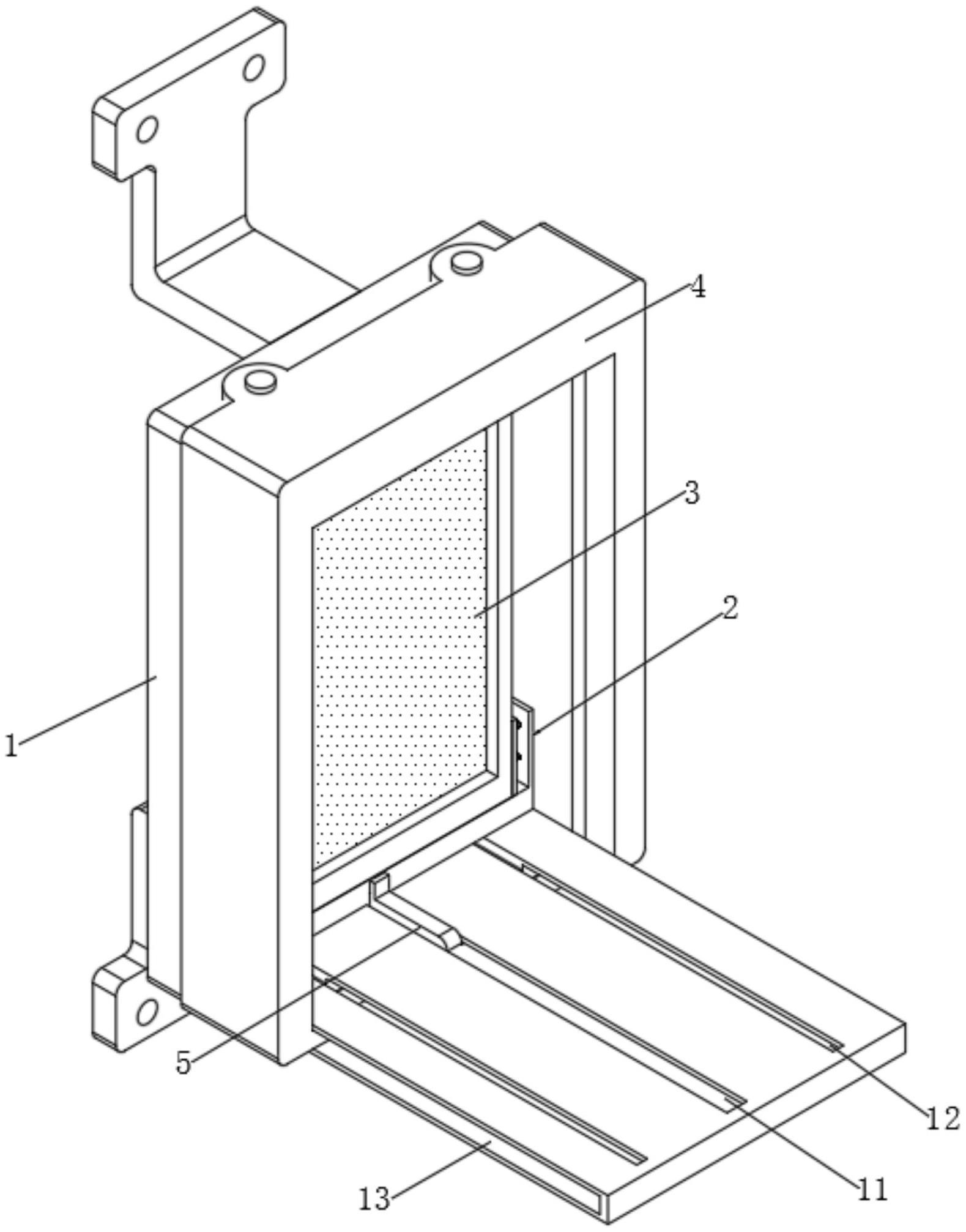

20.图1为本实用新型的整体结构示意图其一；
21.图2为本实用新型的整体结构示意图其二；
22.图3为本实用新型的第一外壳结构示意图；
23.图4为本实用新型的固定组件结构示意图；
24.图5为本实用新型的第二外壳结构示意图。
25.图中各个标号意义为：
26.1、第一外壳；11、第一滑槽；12、第二滑槽；13、第三滑槽；14、第一弹性件；15、通孔；2、固定组件；21、u形板；22、滑孔；23、插孔；24、第二弹性件；25、固定板；3、识别机本体；31、插杆；4、第二外壳；5、拉杆。
具体实施方式
27.现有的人脸识别机通过高度感应器和动力机构的组合使摄像头可根据人体身高自动转动调节至合适位置，但是当人脸识别机用于公司的考勤打卡时，就需要将人脸识别机安装在公司门口外侧的墙壁上，而大多数情况下人脸识别机都是固定的安装在墙壁上的，若人脸识别机安装在室外的墙壁上，一些外界因素会造成人脸识别机的损坏，并且在人
脸识别机需要维修时也不方便快速将人脸识别机拆卸下来。
28.实施例1：如图1-图5所示，该装置包括第一外壳1，第一外壳1的内部设置有固定组件2，固定组件2内部安装有识别机本体3，第一外壳1的外侧滑动设置有第二外壳4，第二外壳4的一侧设置有拉杆5，拉杆5贯穿固定组件2并延伸至第一外壳1的外侧，其中：
29.在自然状态下拉杆5对固定组件2进行固定，当第二外壳4滑动在第三滑槽13内时，拉杆5拉动固定组件2以及识别机本体3移出第一外壳1。
30.为了方便对识别机本体3进行快速拆卸，因此需要将识别机本体3活动的安装在墙壁上，而具体的拆卸方式是：
31.第一外壳1延长部位的两侧均开设有第三滑槽13，第二外壳4的两侧分别滑动在两个第三滑槽13内部，第一外壳1延长部位的上侧开设有第一滑槽11，拉杆5与固定组件2的下侧均滑动设置在第一滑槽11内部，推动第二外壳4，使第二外壳4向外滑动在第三滑槽13内，同时带着拉杆5滑动在第一滑槽11内部，由于拉杆5靠近贯穿固定组件2的一端设置有凸块，当拉杆5的凸块与固定组件2贴合时，拉杆5带着固定组件2一同滑动在第一滑槽11内，从而使固定组件2带着识别机本体3移动出第一外壳1，同时识别机本体3与第二外壳4之间也保持一定的间距，方便将识别机本体3从固定组件2上取下。
32.根据上述所述可知，当识别机本体3被移出时，需要与第二外壳4保持间距，因此在位于第一滑槽11的一端开设有通孔15，拉杆5穿过通孔15延伸至第一外壳1外侧，使拉杆5的长度足够在滑动一定的距离后，在拉动固定组件2移动，从而使识别机本体3不仅可以移出第一外壳1也可以与第二外壳4保持间距。
33.为了使固定组件2在被拉杆5拉着移动时更加稳定，公开固定组件2的具体结构，固定组件2包括滑动设置在第一滑槽11内部的u形板21，u形板21的下侧开设有滑孔22，拉杆5与滑孔22滑动连接，位于第一滑槽11两侧的第一外壳1上对称开设有第二滑槽12，u形板21的下侧滑动设置在第二滑槽12内部，利用拉杆5与滑孔22的滑动连接，使拉杆5通过滑孔22进行滑动，完成拉动u形板21的作业，在u形板21移动时，u形板21下侧滑动在第一滑槽11内部，从而使u形板21更加稳定，进一步的使识别机本体3更加稳定的移动。
34.实施例2：虽然为了便于后续的拆卸问题将识别机本体3活动安装在墙壁上，但是为了使识别机本体3在使用时保持稳定，在u形板21的两侧均设置有若干第二弹性件24，第二弹性件24的一端与固定板25连接，识别机本体3位于两个固定板25之间，并且在识别机本体3下侧设置有插杆31，u形板21上侧开设有插孔23，插杆31与插孔23插接配合，首先将识别机本体3通过插杆31插接在插孔23内部，初步的将识别机本体3进行安装，再利用第二弹性件24带着固定板25对识别机本体3的两侧进行固定，进一步提高识别机本体3的稳定性。
35.当第二外壳4带着拉杆5向第一外壳1方向滑动时，拉杆5靠近第二外壳4部位的凸块与滑孔22一侧贴合，随着拉杆5的移动，将u形板21推入第一外壳1内部，并且将u形板21抵紧，达到对识别机本体3进行固定的目的，并且将第一外壳1与第二外壳4的通过螺栓连接，利用第一外壳1与第二外壳4对识别机本体3进行防护，避免识别机本体3受到外界因素的影响，同时在第一外壳1内部设置有若干第一弹性件14，利用第一弹性件14的弹性作用，防止识别机本体3受到外力的冲击。
36.第一弹性件14与第二弹性件24可优先选择金属弹簧，本领域技术人员可自行选择适配使用。
37.综上所示，本方案的工作原理如下：推动第二外壳4，使第二外壳4向外滑动在第三滑槽13内，同时带着拉杆5滑动在第一滑槽11内部，由于拉杆5靠近贯穿固定组件2的一端设置有凸块，当拉杆5的凸块与固定组件2贴合时，拉杆5带着固定组件2一同滑动在第一滑槽11内，从而使固定组件2带着识别机本体3移动出第一外壳1，同时识别机本体3与第二外壳4之间也保持一定的间距，方便将识别机本体3从固定组件2上取下；
38.当第二外壳4带着拉杆5向第一外壳1方向滑动时，拉杆5靠近第二外壳4部位的凸块与滑孔22一侧贴合，随着拉杆5的移动，将u形板21推入第一外壳1内部，并且将u形板21抵紧，再将第一外壳1与第二外壳4通过螺栓连接，达到对识别机本体3进行固定的目的。
39.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
