接地开关辅助开关切换装置的制作方法

1.本实用新型属于接地开关技术领域,尤其涉及接地开关辅助开关切换装置。


背景技术:

2.接地开关是指释放被检修设备和回路的静电倚以及为保证停电检修时检修人员人身安全的一种机械接地装置,它可以在异常情况下(如短路)耐受一定时间的电流,但在正常情况下不通过负荷电流,它通常是隔离开关的一部分,公开号:cn211404383u,公开了接地开关。在一些实施例中,接地开关包括:臂,被配置为在接地位置和开闸位置之间枢转;操纵杆,被耦合至臂,并且能够被手动旋转或者被马达驱动旋转以使臂枢转;舌片,被布置为能够在阻止手动旋转操纵杆的初始位置和允许手动旋转操纵杆的操作位置之间移动,并且包括耦接部;以及联锁片,包括被耦合至耦接部的接纳部,并且被布置为在舌片朝操作位置移动的情形下,能够受耦接部经由接纳部的驱动而从第一位置移动到第二位置,并且在舌片位于初始位置的情形下,联锁片能够被操纵杆驱动而从第一位置移动至第二位置。在此描述的接地开关可靠性高并且成本低。
3.上述技术中存在的问题是:目前的接地开关不便于进行固定在使用地点,在安装使用的过程中,较为影响使用效率,且接地开关在进行使用时,开关切换较为麻烦,不能够确定是否有存留电压,在进行切换接地开关时不能够安全有效的进行开关,降低实用性,因此我们提出接地开关辅助开关切换装置。


技术实现要素:

4.针对现有技术存在的问题,本实用新型提供了接地开关辅助开关切换装置,具备使接地开关方便进行固定在使用地点,从而能够有效的提高在使用时的便捷性,能够方便快速的进行切换开关,提高实用性的优点,解决了目前的接地开关不便于进行固定在使用地点,在安装使用的过程中,较为影响使用效率,且接地开关在进行使用时,开关切换较为麻烦,不能够确定是否有存留电压,在进行切换接地开关时不能够安全有效的进行开关,降低实用性的问题。
5.本实用新型是这样实现的,接地开关辅助开关切换装置,包括固定板和接固头,所述固定板下表面两端均固定安装有接触板,所述接触板两端均设置有固地板,所述固定板上表面一端设置有接地开关本体,所述固定板一端拆卸安装有切换组件,所述固定板上表面两端均设置有缠线杆,所述接固头一端设置有切换开关,所述切换开关与切换组件相对应连接。
6.作为本实用新型优选的,所述接固头一端开设有滑动槽,所述滑动槽内滑动安装有滑动块,所述滑动块另一端固定连接于切换组件一端。
7.作为本实用新型优选的,所述切换组件包括连固板,所述连固板拆卸安装于固定板一端,所述连固板一端插接有插固螺栓,所述插固螺栓另一端插接于固定板一端。
8.作为本实用新型优选的,所述连固板另一端固定安装有第一摆动杆,所述第一摆
动杆另一端活动安装有活动轴,所述活动轴另一端活动连接有第二摆动杆。
9.作为本实用新型优选的,所述第二摆动杆另一端设置有拉动杆,所述拉动杆一端设置有橡胶套块。
10.作为本实用新型优选的,所述第二摆动杆另一端活动连接有连固杆,所述连固杆另一端固定安装有连接块,所述连接块另一端固定连接于滑动块一端。
11.作为本实用新型优选的,所述连接块一端开设有多组凹孔,所述凹孔内壁上下两端均固定安装有切换板,所述切换板另一端固定连接于切换开关一端。
12.与现有技术相比,本实用新型的有益效果如下:
13.1、本实用新型通过固定板下表面两端均固定安装的接触板,使接触板两端设置的固地板,通过固地板上表面开设的通孔,方便将接地开关本体进行固定在使用地点,提高固定时的便捷性,方便工作人员进行使用,通过固定板一端拆卸安装的切换组件,发生电力故障时,通过切换组件能够有效的进行快速的关闭或打开接地开关本体,方便进行使用,且在使用时不会对安全造成影响,从而能够有效的提高实用性,方便进行关闭接地开关本体,通过固定板上表面两端均设置的缠线杆,使一些电线在进行连接时,防止出现一些错乱,造成安全隐患的情况发生。
14.2、本实用新型通过接固头一端开设的滑动槽,滑动槽内滑动安装的滑动块,使滑动块进行带动切换组件进行上下移动切换时,能够提高流畅性,不会出现卡顿的情况发生,方便进行切换接地开关本体放入切换开关进行使用。
15.3、本实用新型通过连固板拆卸安装于固定板一端,使连固板一端插接的插固螺栓,方便使工作人员进行将连固板进行拆装使用,提高在拆卸时的便捷性,在发生损坏时能够及时的进行更换。
16.4、本实用新型通过连固板另一端固定安装的第一摆动杆,使第一摆动杆另一端活动安装的活动轴在进行移动时能够进行提高活动范围,能够有效的进行切换开关。
17.5、本实用新型通过第二摆动杆另一端设置的拉动杆,方便工作人员进行拉动拉动杆进行使第二摆动杆进行移动,将切换开关进行关闭或开启,方便进行使用,提高整体实用性,通过拉动杆一端设置的橡胶套块,使工作人员在进行拉动拉动杆时不会出现触电的情况发生,减少安全隐患,能够提高安全性。
18.6、本实用新型通过第二摆动杆另一端活动连接的连固杆,使连固杆另一端固定安装的连接块,在进行活动时通过连接块另一端固定连接的滑动块,进一步的提高在移动时的流畅性,使在进行切换开关时能够更加的方便快捷。
19.7、本实用新型通过连接块一端开设的凹孔内壁上下两端均固定安装的切换板,切换板另一端固定连接于切换开关一端,使在连接块进行下降或者上升时,通过切换板能够有效的进行将切换开关关闭或开启,提高便捷性。
附图说明

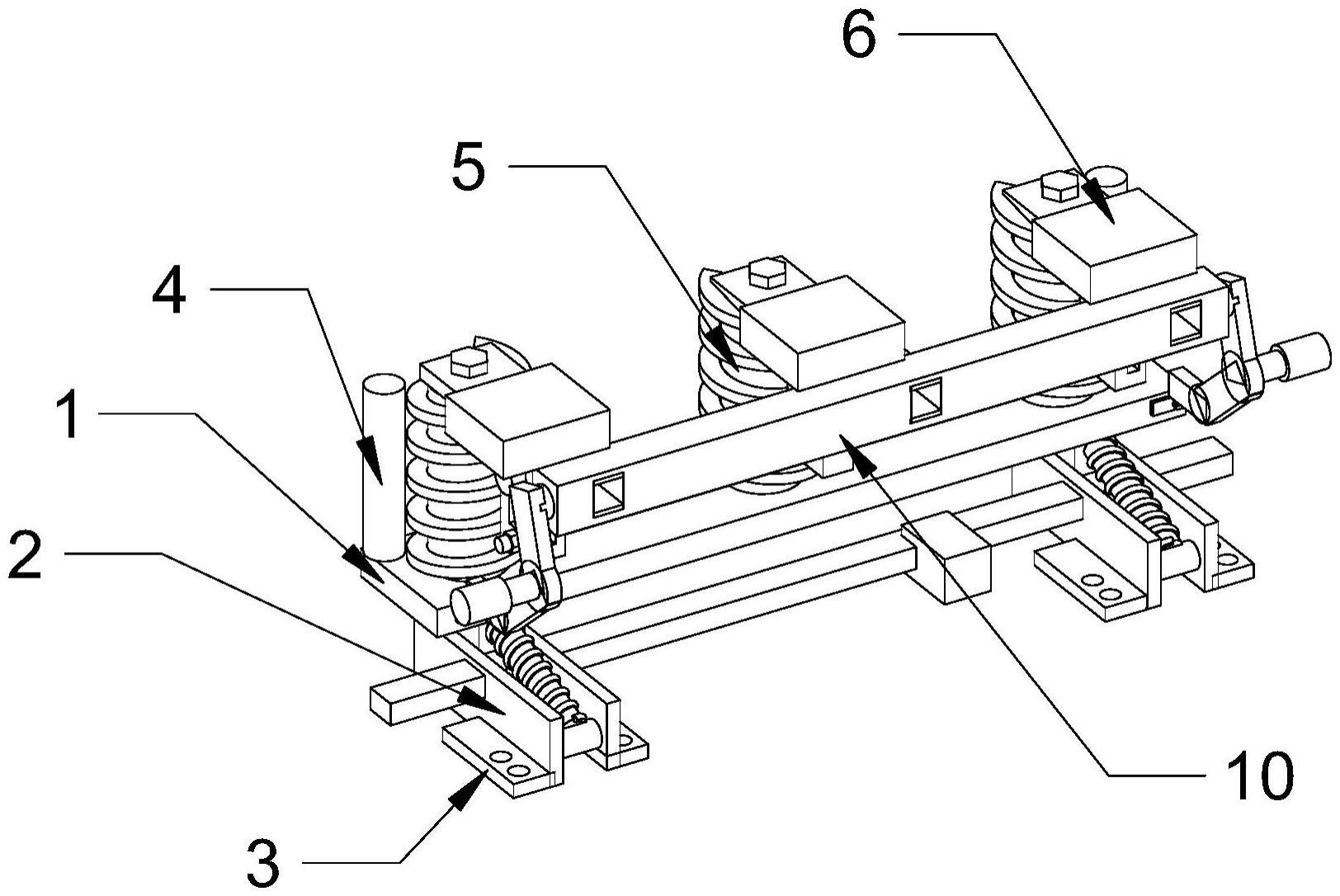

20.图1是本实用新型实施例提供的整体结构立体示意图;
21.图2是本实用新型实施例提供的开关示意立体图;
22.图3是本实用新型实施例提供的切换组件示意立体图。
23.图中:1、固定板;2、接触板;3、固地板;4、缠线杆;5、接地开关本体;6、接固头;7、切
换开关;8、滑动槽;9、滑动块;10、切换组件;1001、连固板;1002、插固螺栓;1003、第一摆动杆;1004、活动轴;1005、第二摆动杆;1006、拉动杆;1007、橡胶套块;1008、连固杆;1009、连接块;1010、切换板。
具体实施方式
24.为能进一步了解本实用新型的发明内容、特点及功效,兹例举以下实施例,并配合附图详细说明如下。
25.下面结合附图对本实用新型的结构作详细的描述。
26.如图1至图3所示,本实用新型实施例提供的接地开关辅助开关切换装置,包括固定板1和接固头6,固定板1下表面两端均固定安装有接触板2,接触板2两端均设置有固地板3,固定板1上表面一端设置有接地开关本体5,固定板1一端拆卸安装有切换组件10,固定板1上表面两端均设置有缠线杆4,接固头6一端设置有切换开关7,切换开关7与切换组件10相对应连接。
27.采用上述方案:通过固定板1下表面两端均固定安装的接触板2,使接触板2两端设置的固地板3,通过固地板3上表面开设的通孔,方便将接地开关本体5进行固定在使用地点,提高固定时的便捷性,方便工作人员进行使用,通过固定板1一端拆卸安装的切换组件10,发生电力故障时,通过切换组件10能够有效的进行快速的关闭或打开接地开关本体5,方便进行使用,且在使用时不会对安全造成影响,从而能够有效的提高实用性,方便进行关闭接地开关本体5,通过固定板1上表面两端均设置的缠线杆4,使一些电线在进行连接时,防止出现一些错乱,造成安全隐患的情况发生。
28.参考图2,接固头6一端开设有滑动槽8,滑动槽8内滑动安装有滑动块9,滑动块9另一端固定连接于切换组件10一端。
29.采用上述方案:通过接固头6一端开设的滑动槽8,滑动槽8内滑动安装的滑动块9,使滑动块9进行带动切换组件10进行上下移动切换时,能够提高流畅性,不会出现卡顿的情况发生,方便进行切换接地开关本体5放入切换开关7进行使用。
30.参考图3,切换组件10包括连固板1001,连固板1001拆卸安装于固定板1一端,连固板1001一端插接有插固螺栓1002,插固螺栓1002另一端插接于固定板1一端。
31.采用上述方案:通过连固板1001拆卸安装于固定板1一端,使连固板1001一端插接的插固螺栓1002,方便使工作人员进行将连固板1001进行拆装使用,提高在拆卸时的便捷性,在发生损坏时能够及时的进行更换。
32.参考图3,连固板1001另一端固定安装有第一摆动杆1003,第一摆动杆1003另一端活动安装有活动轴1004,活动轴1004另一端活动连接有第二摆动杆1005。
33.采用上述方案:通过连固板1001另一端固定安装的第一摆动杆1003,使第一摆动杆1003另一端活动安装的活动轴1004在进行移动时能够进行提高活动范围,能够有效的进行切换开关7。
34.参考图3,第二摆动杆1005另一端设置有拉动杆1006,拉动杆1006一端设置有橡胶套块1007。
35.采用上述方案:通过第二摆动杆1005另一端设置的拉动杆1006,方便工作人员进行拉动拉动杆1006进行使第二摆动杆1005进行移动,将切换开关7进行关闭或开启,方便进
行使用,提高整体实用性,通过拉动杆1006一端设置的橡胶套块1007,使工作人员在进行拉动拉动杆1006时不会出现触电的情况发生,减少安全隐患,能够提高安全性。
36.参考图3,第二摆动杆1005另一端活动连接有连固杆1008,连固杆1008另一端固定安装有连接块1009,连接块1009另一端固定连接于滑动块9一端。
37.采用上述方案:通过第二摆动杆1005另一端活动连接的连固杆1008,使连固杆1008另一端固定安装的连接块1009,在进行活动时通过连接块1009另一端固定连接的滑动块9,进一步的提高在移动时的流畅性,使在进行切换开关7时能够更加的方便快捷。
38.参考图3,连接块1009一端开设有多组凹孔,凹孔内壁上下两端均固定安装有切换板1010,切换板1010另一端固定连接于切换开关7一端。
39.采用上述方案:通过连接块1009一端开设的凹孔内壁上下两端均固定安装的切换板1010,切换板1010另一端固定连接于切换开关一端7一端,使在连接块1009进行下降或者上升时,通过切换板1010能够有效的进行将切换开关7关闭或开启,提高便捷性。
40.本实用新型的工作原理:
41.在使用时,通过将固定板1一端设置的接触板2进行移动到指定地点,然后通过接触板2一端设置的固地板3,使固地板3上表面开设的通孔内插接的螺栓进行固定,当需要进行开关接地开关本体5时,通过工作人员进行拉动一端设置的拉动杆1006上,通过拉动杆1006一端设置的橡胶套块1007能够有效的进行绝缘电,防止出现触电的情况发生,通过拉动杆1006进行拉动第二摆动杆1005,使第二摆动杆1005进行带动连固杆1008,使连固杆1008通过接固头6一端固定连接的滑动块9在滑动槽8内进行滑动时,使连接块1009带动一端设置的切换板1010进行一同移动,通过切换板1010另一端固定连接在切换开关7一端,能够使工作人员方便的进行开启或者关闭,方便进行使用。
42.综上所述:该接地开关辅助开关切换装置,通过固定板1、接触板2、固地板3、缠线杆4、接地开关本体5、接固头6、切换开关7、滑动槽8、滑动块9、切换组件10、连固板1001、插固螺栓1002、第一摆动杆1003、活动轴1004、第二摆动杆1005、拉动杆1006、橡胶套块1007、连固杆1008、连接块1009和切换板1010之间的配合,解决了目前的接地开关不便于进行固定在使用地点,在安装使用的过程中,较为影响使用效率,且接地开关在进行使用时,开关切换较为麻烦,不能够确定是否有存留电压,在进行切换接地开关时不能够安全有效的进行开关,降低实用性的问题。
43.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
44.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
