1.本实用新型涉及培养箱技术领域，特别涉及一种便捷型培养箱结构。


背景技术：

2.细菌培养是一种用人工方法使细菌生长繁殖的技术，细菌在自然界中分布极广，数量大，种类多，它可以造福人类，也可以成为致病的原因，大多数细菌可用人工方法培养，即将其接种于培养皿内并且将培养皿放置于培养箱内，使其生长繁殖，培养出来的细菌用于研究、鉴定和应用，细菌培养是一个复杂的技术，需要提供一个可靠、稳定的培养环境，比如恒定的温度和湿度环境；目前培养箱大多都具备调节箱内温度、湿度等功能。
3.现有技术中，公开号为cn213172335u的专利公开的一种便于调节培养环境因素的培养基培养装置，其通过盖板、培养箱、控制器、温湿度传感器、喷淋管、供给泵、水管和喷雾喷头，使得温湿度传感器对培养箱内的温湿度进行观测，在通过喷雾喷头对培养箱内进行喷洒营养液，但是其喷雾喷头在喷洒时，位置固定，喷洒不均匀，容易使得细菌聚集在喷洒区域而影响细菌培养，不便于使用，针对现有技术的不足，本实用新型公开了一种便捷型培养箱结构，以解决上述问题。


技术实现要素：

4.本技术的目的在于提供一种便捷型培养箱结构，以解决上述背景技术中提出的其喷雾喷头在喷洒时，位置固定，喷洒不均匀，容易使得细菌聚集在喷洒区域而影响细菌培养，不便于使用的问题。
5.为实现上述目的，本技术提供如下技术方案：一种便捷型培养箱结构，包括细菌培养箱本体和密封门，所述细菌培养箱本体的底部安装有四个支撑柱，所述细菌培养箱本体的侧部安装有电机，所述细菌培养箱本体的相对内壁转动安装有往复丝杆，所述往复丝杆上螺纹套接有移动块，所述移动块的侧部开设有滑孔，所述滑孔内滑动安装有空心柱，所述空心柱的底部均匀安装有多个喷雾喷头，所述细菌培养箱本体的侧部安装有营养液箱，所述营养液箱的顶部安装有供给泵，所述供给泵的出水端安装有水管，所述水管的另一端安装于所述空心柱的侧部，所述空心柱上开设有活动槽，所述活动槽的相对内壁上均安装有齿条一，所述移动块的侧部安装有水平板，所述水平板的顶部开设有转孔，所述转孔内转动安装有转杆，所述转杆的底部安装有与所述齿条一相适配的不完全齿轮，所述转杆上设置有用于在移动的同时进行转动的传动机构。
6.优选地，所述传动机构包括安装于所述转杆的顶端的圆齿轮，所述细菌培养箱本体的相对内壁安装有齿条二，所述圆齿轮和所述齿条二相啮合。
7.优选地，所述细菌培养箱本体的顶部开设有安装槽，所述安装槽内转动安装有提手。
8.优选地，所述细菌培养箱本体的相对内壁安装有导向杆，所述移动块的侧部开设有导向孔，所述导向杆贯穿所述导向孔。
9.优选地，所述细菌培养箱本体的侧部安装有观察窗。
10.优选地，所述支撑柱的底部安装有防滑胶垫。
11.优选地，所述细菌培养箱本体的顶部内壁安装有日光灯管。
12.综上，本实用新型的技术效果和优点：
13.1、本实用新型中，在使用时，首先将培养物放入细菌培养箱本体内，当需要喷洒培养液时，将营养液倒入营养液箱中，再打开供给泵，从而使营养液从水管移入空心柱上的空腔中，并通过多个喷雾喷头喷出，再打开电机，电机带动往复丝杆转动，往复丝杆转动在导向杆的作用下使得移动块移动，移动块移动带动转杆一起移动，在圆齿轮和齿条二的作用下，转杆会发生转动，转杆转动通过不完全齿轮和齿条一使得空心柱来回移动，空心柱来回移动会带动喷雾喷头来回移动，进而使得喷雾喷头对细菌培养箱本体内均匀喷洒，从而防止细菌聚集在一起而影响细菌培养。
14.2、本实用新型中，通过观察窗的设置，便于工作人员在不打开密封门的情况下就可以观看细菌培养状态，通过防滑胶垫的设置，增加一定的摩擦力，防止细菌培养箱本体放置时产生移动。
附图说明

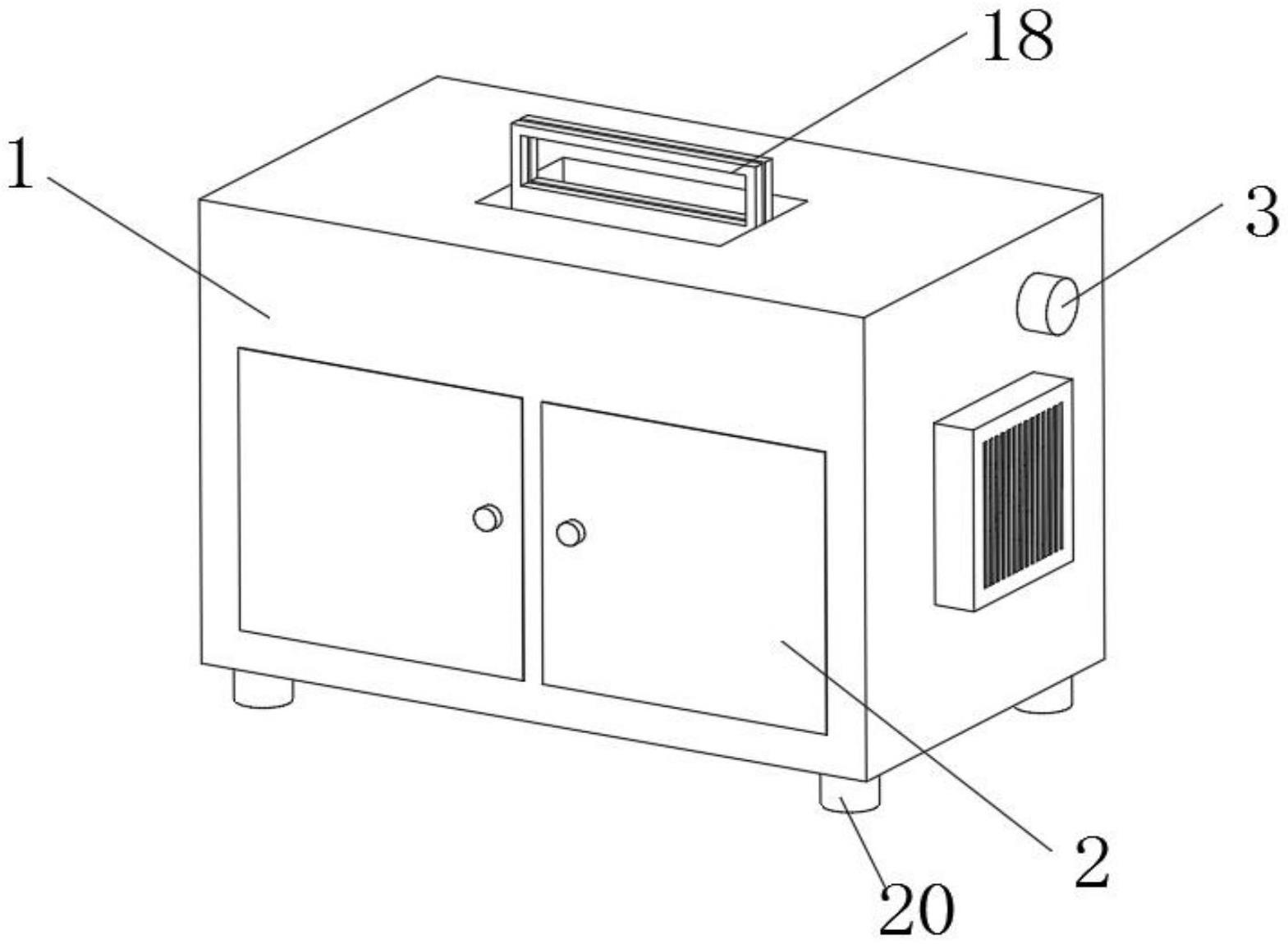

15.图1为本技术实施例中第一视角的立体结构示意图；
16.图2为本技术实施例中第二视角的立体结构示意图；
17.图3为本技术实施例中局部剖切结构示意图；
18.图4为图3中a处放大结构示意图。
19.图中：1、细菌培养箱本体；2、密封门；3、电机；4、往复丝杆；5、移动块；6、导向杆；7、空心柱；8、喷雾喷头；9、水平板；10、转杆；11、不完全齿轮；12、齿条一；13、圆齿轮；14、齿条二；15、营养液箱；16、供给泵；17、水管；18、提手；19、观察窗；20、支撑柱。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.实施例：参考图1-4所示的一种便捷型培养箱结构，包括细菌培养箱本体1和密封门2，细菌培养箱本体1的底部安装有四个支撑柱20，细菌培养箱本体1的侧部安装有电机3，细菌培养箱本体1的相对内壁转动安装有往复丝杆4，往复丝杆4上螺纹套接有移动块5，移动块5的侧部开设有滑孔，滑孔内滑动安装有空心柱7，空心柱7的底部均匀安装有多个喷雾喷头8，细菌培养箱本体1的侧部安装有营养液箱15，营养液箱15的顶部安装有供给泵16，供给泵16的出水端安装有水管17，水管17的另一端安装于空心柱7的侧部，空心柱7上开设有活动槽，活动槽的相对内壁上均安装有齿条一12，移动块5的侧部安装有水平板9，水平板9的顶部开设有转孔，转孔内转动安装有转杆10，转杆10的底部安装有与齿条一12相适配的不完全齿轮11，转杆10上设置有用于在移动的同时进行转动的传动机构。
22.借由上述结构，在使用时，首先将培养物放入细菌培养箱本体1内，当细菌培养箱
本体1内的湿度低于设定值需要喷洒培养液时，将营养液倒入营养液箱15中，再打开供给泵16，从而使营养液从水管17移入空心柱7上的空腔中，并通过多个喷雾喷头8喷出，此时打开电机3，电机3带动往复丝杆4转动，往复丝杆4转动使得移动块5，移动块5移动会通过水平板9带动转杆10一起移动，在传动机构的作用下，转杆10会发生转动，转杆10转动通过不完全齿轮11和齿条一12使得空心柱7来回移动，空心柱7来回移动会带动喷雾喷头8来回移动，进而使得喷雾喷头8对细菌培养箱本体1内均匀喷洒，从而防止细菌聚集在一起而影响细菌培养。
23.如图4所示，传动机构包括安装于转杆10的顶端的圆齿轮13，细菌培养箱本体1的相对内壁安装有齿条二14，圆齿轮13和齿条二14相啮合，这样设置的好处是，通过圆齿轮13和齿条二14的设置，当移动块5移动的同时，会带动空心柱7来回移动，使得喷雾喷头8进行均匀喷洒。
24.如图1所示，细菌培养箱本体1的顶部开设有安装槽，安装槽内转动安装有提手18，这样设置的好处是，通过提手18的设置，通过提手的设置，便于细菌培养箱本体1方便拿取，增加操作方便性，在不使用时，转动提手18，使提手18放置在安装槽内，便于收纳，减小占用空间。
25.如图4所示，细菌培养箱本体1的相对内壁安装有导向杆6，移动块5的侧部开设有导向孔，导向杆6贯穿导向孔，这样设置的好处是，通过导向杆6的设置，使得移动块5水平方向移动。
26.如图2所示，细菌培养箱本体1的侧部安装有观察窗19，这样设置的好处是，通过观察窗19的设置，便于工作人员在不打开密封门2的情况下就可以观看细菌培养状态。
27.如图1所示，支撑柱20的底部安装有防滑胶垫，这样设置的好处是，通过防滑胶垫的设置，增加一定的摩擦力，防止细菌培养箱本体1放置时产生移动。
28.如图3所示，细菌培养箱本体1的顶部内壁安装有日光灯管，这样设置的好处是，通过日光灯管的设置，便于对细菌培养箱本体1内提供一定的光照，便于细菌的培养。
29.本实用工作原理：
30.在使用时，首先将培养物放入细菌培养箱本体1内，当细菌培养箱本体1内的湿度低于设定值需要喷洒培养液时，将营养液倒入营养液箱15中，再打开供给泵16，从而使营养液从水管17移入空心柱7上的空腔中，并通过多个喷雾喷头8喷出，此时打开电机3，电机3带动往复丝杆4转动，往复丝杆4转动在导向杆6的作用下使得移动块5移动，移动块5移动会通过水平板9带动转杆10一起移动，在圆齿轮13和齿条二14的作用下，转杆10会发生转动，转杆10转动通过不完全齿轮11和齿条一12使得空心柱7来回移动，空心柱7来回移动会带动喷雾喷头8来回移动，进而使得喷雾喷头8对细菌培养箱本体1内均匀喷洒，从而防止细菌聚集在一起而影响细菌培养。
