1.本实用新型涉及配制酒用具技术领域，尤其涉及一种中草药配制酒浸泡罐。


背景技术：

2.配制酒中所用的中药草，主要是益补药和祛风通络药，用中草药制补药在我国历史悠久，是我国医学的财富之一，也是制酒业的一大成就，中草酒的主要特点是：在酿造过程中或在酒中加入了中草药，滋补养生保健为主，有保健强身作用。
3.目前在配制酒的制作过程中，需要用到浸泡罐将药物浸泡在酒中，是使两者充分融合，使药材中的有效成分进入到酒中，从而提高中药材的利用率，提高保健和治疗的效果，现有的浸泡罐在使用时存在以下问题：1、浸泡完毕后配制酒中的固形物不便被分离出去，药渣不便清理；2、现有的浸泡方式是直接将药物浸泡在浸泡罐的酒内，药物阻挡了师傅调取配制罐底部的酒，同时也不方便师傅对浸泡罐内的配制酒进行搅均。


技术实现要素：

4.本实用新型的目的是为了克服上述背景技术中的不足，而提出的一种中草药配制酒浸泡罐。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种中草药配制酒浸泡罐，包括配制罐以及设置在配制罐外侧壁上的出液管，所述配制罐内侧壁固定连接有承载环，所述承载环顶部放置有固定环，所述固定环底部固定连接有环筒，所述环筒外侧壁和底部均开设有浸泡孔，所述固定环顶部开设有和环筒连通设置的进料环型口，所述固定环顶部设有封住进料环型口的封料装置，所述固定环顶部固定连接有两个对称设置的拉料提手，所述配制罐顶部滑动连接有密封盖。
7.优选地，所述封料装置包括进料环型口内侧壁滑动连接有封料环，所述封料环顶部开设有多个l型孔，所述l型孔内侧壁滑动连接有l型拨杆，所述进料环型口内侧壁开设有多个卡孔，同侧所述l型拨杆外侧壁和卡孔内侧壁滑动连接，所述l型拨杆和l型孔内侧壁之间通过弹簧连接。
8.优选地，所述配制罐顶部和密封盖底部之间设有密封气囊，所述密封盖顶部固定连接有两个对称设置的环型把手。
9.优选地，所述承载环固定设置在配制罐的中心位置。
10.优选地，多个所述l型拨杆呈环形矩阵分布在封料环顶部。
11.本实用新型的有益效果为：
12.在配制罐、承载环、固定环、环筒、浸泡孔、进料环型口、密封盖和封料装置的相互作用下，通过将带浸泡孔的环筒设置在配制罐的承载环上，再让封料装置对装有中草药的环筒进行封口，使得中草药在浸泡的过程中更加方便取出，有效减少药渣残留，提高配置酒的品质，同时环筒的设置也更加方便师傅对配制酒进行调取和搅均工作，使得制酒更加便捷。
附图说明

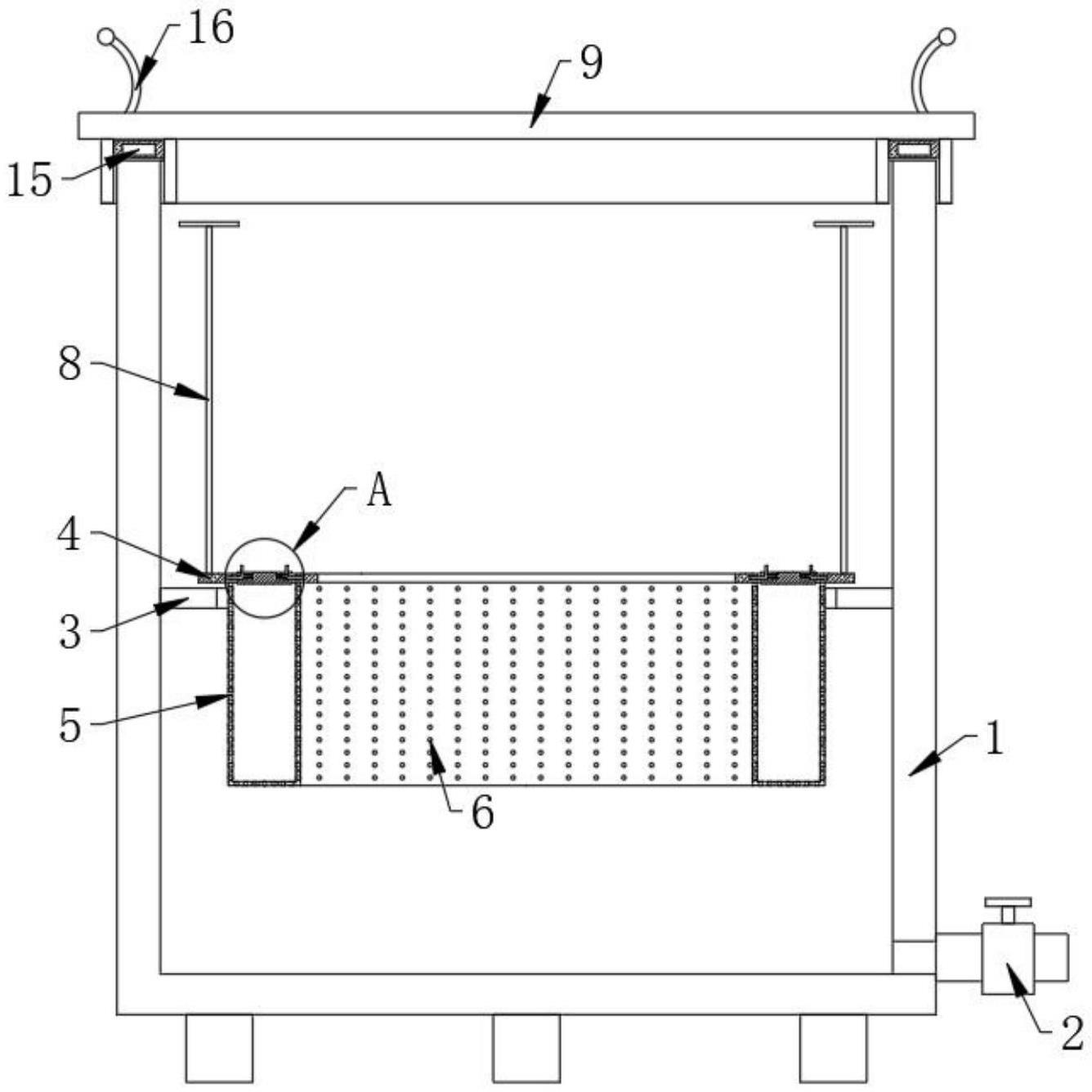

13.图1为本实用新型提出的一种中草药配制酒浸泡罐的结构示意图；
14.图2为图1中a处结构放大图；
15.图3为本实用新型提出的一种中草药配制酒浸泡罐中密封盖的仰视图；
16.图4为本实用新型提出的一种中草药配制酒浸泡罐中配制罐的俯视图；
17.图5为本实用新型提出的一种中草药配制酒浸泡罐中固定环的俯视图。
18.图中：1、配制罐；2、出液管；3、承载环；4、固定环；5、环筒；6、浸泡孔；7、进料环型口；8、拉料提手；9、密封盖；10、封料环；11、l型孔；12、l型拨杆；13、卡孔；14、弹簧；15、密封气囊；16、环型把手。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
20.参照图1-5，一种中草药配制酒浸泡罐，包括配制罐1以及设置在配制罐1外侧壁上的出液管2，配制罐1内侧壁固定连接有承载环3，承载环3固定设置在配制罐1的中心位置；
21.承载环3顶部放置有固定环4，固定环4底部固定连接有环筒5，环筒5的形状如图1所示，环筒5外侧壁和底部均开设有浸泡孔6，固定环4顶部开设有和环筒5连通设置的进料环型口7；
22.固定环4顶部设有封住进料环型口7的封料装置，封料装置包括进料环型口7内侧壁滑动连接有封料环10，封料环10顶部开设有多个l型孔11，l型孔11内侧壁滑动连接有l型拨杆12，多个l型拨杆12呈环形矩阵分布在封料环10顶部，进料环型口7内侧壁开设有多个卡孔13，同侧l型拨杆12外侧壁和卡孔13内侧壁滑动连接，l型拨杆12和l型孔11内侧壁之间通过弹簧14连接；
23.固定环4顶部固定连接有两个对称设置的拉料提手8，配制罐1顶部滑动连接有密封盖9，配制罐1顶部和密封盖9底部之间设有密封气囊15，密封气囊15可以增加密封盖9和配制罐1之间的密封性，密封盖9顶部固定连接有两个对称设置的环型把手16。
24.工作原理：当需要使用该装置制作中草药配制酒时，让工作人员需要先对配制罐1、环筒5和密封盖9等等部件进行消毒杀菌工作，杀菌工作完毕后，让工作人员将干净的配制好的中草药装入环筒5内；
25.中草药装好后，让工作人员向中间拉动同侧两个l型拨杆12，l型拨杆12横向移动会让弹簧14压缩，维持这个动作，将多个l型拨杆12均向上述这样拉动，再将封料环10嵌合在固定环4的进料环型口7上，让l型拨杆12对准卡孔13，让工作人员放开多个l型拨杆12，至此即可让封料环10将环筒5的进料环型口7密封上，也可以将中草药封在环筒5内；
26.让工作人员拉动拉料提手8将装有中草药的环筒5搭在承载环3上，向配制罐1内注入配制酒用的高度白酒，再将密封盖9盖在配制罐1的顶部即可，最好在配制罐1的顶部压上重物，让配制罐1内的密封性更好；
27.在工作人员需要对配制罐1内的配制酒进行调取和搅均工作时，只需要将密封盖9打开，工作人员在使用舀酒工具调取配制罐1内底部的配制时，可以通过环筒5的内环中心
进行取酒；
28.当需要取出中草药时，只需要工作人员拉动拉料提手8将环筒5提出来即可，再将环筒5内的中草药取出来即可。
29.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种中草药配制酒浸泡罐，包括配制罐(1)以及设置在配制罐(1)外侧壁上的出液管(2)，其特征在于，所述配制罐(1)内侧壁固定连接有承载环(3)，所述承载环(3)顶部放置有固定环(4)，所述固定环(4)底部固定连接有环筒(5)，所述环筒(5)外侧壁和底部均开设有浸泡孔(6)，所述固定环(4)顶部开设有和环筒(5)连通设置的进料环型口(7)，所述固定环(4)顶部设有封住进料环型口(7)的封料装置，所述固定环(4)顶部固定连接有两个对称设置的拉料提手(8)，所述配制罐(1)顶部滑动连接有密封盖(9)。2.根据权利要求1所述的一种中草药配制酒浸泡罐，其特征在于，所述封料装置包括进料环型口(7)内侧壁滑动连接有封料环(10)，所述封料环(10)顶部开设有多个l型孔(11)，所述l型孔(11)内侧壁滑动连接有l型拨杆(12)，所述进料环型口(7)内侧壁开设有多个卡孔(13)，同侧所述l型拨杆(12)外侧壁和卡孔(13)内侧壁滑动连接，所述l型拨杆(12)和l型孔(11)内侧壁之间通过弹簧(14)连接。3.根据权利要求1所述的一种中草药配制酒浸泡罐，其特征在于，所述配制罐(1)顶部和密封盖(9)底部之间设有密封气囊(15)，所述密封盖(9)顶部固定连接有两个对称设置的环型把手(16)。4.根据权利要求1所述的一种中草药配制酒浸泡罐，其特征在于，所述承载环(3)固定设置在配制罐(1)的中心位置。5.根据权利要求2所述的一种中草药配制酒浸泡罐，其特征在于，多个所述l型拨杆(12)呈环形矩阵分布在封料环(10)顶部。

技术总结
本实用新型公开了一种中草药配制酒浸泡罐,包括配制罐以及设置在配制罐外侧壁上的出液管，所述配制罐内侧壁固定连接有承载环，所述承载环顶部放置有固定环，所述固定环底部固定连接有环筒，所述环筒外侧壁和底部均开设有浸泡孔，所述固定环顶部开设有和环筒连通设置的进料环型口。本实用新型,在配制罐、承载环、固定环、环筒、浸泡孔、进料环型口、密封盖和封料装置的相互作用下，通过将带浸泡孔的环筒设置在配制罐的承载环上，再让封料装置对装有中草药的环筒进行封口，使得中草药在浸泡的过程中更加方便取出，有效减少药渣残留，提高配置酒的品质，同时环筒的设置也更加方便师傅对配制酒进行调取和搅均工作，使得制酒更加便捷。使得制酒更加便捷。使得制酒更加便捷。
