1.本实用新型属于腌制设备技术领域，具体涉及一种十月菜腌制的发酵装置。


背景技术：

2.蔬菜腌制是中国应用最普遍、最古老的蔬菜加工方法。现今，蔬菜的腌制已从简单的保存手段转变为独特风味蔬菜产品的加工技术。腌制是利用食盐的保藏作用，将新鲜蔬菜或者其他方法已经加工过的蔬菜用盐腌渍制成食品，增进蔬菜风味的一种保藏蔬菜并赋予其新鲜滋味的方法，在腌制蔬菜的过程中需要使用到发酵设备。但是现有的发酵设备在腌制十月菜的过程中存在高浓度盐液与蔬菜接触不充分的问题，难以使十月菜得到均匀的腌制处理，影响到十月菜腌制的效果，并且腌制后十月菜与盐液的分离需要用到其他的机构进行固液分离作业，既增加了设备的占地面积，又增加了十月菜腌制的成本，不利于生产。针对上述问题，需要对腌制用发酵设备进行改进。


技术实现要素：

3.为了解决上述技术问题，发明人经过实践和总结得出本实用新型的技术方案，本实用新型公开了一种十月菜腌制的发酵装置，包括发酵罐和支撑机构，所述支撑机构设置于发酵罐外侧，其包括位于发酵罐下端的固定框架，以及安装在固定框架顶部两端的转动单元，所述固定框架上设有与转动单元相配合的辅助单元，所述转动单元包括两端分别连接在固定框架上的u型轨道，以及安装在发酵罐顶部的连接辊。
4.在本申请方案中作出如下改进，所述辅助单元包括分别对称设置在固定框架上端的两个连接板和两个连接底座。
5.在本申请方案中作出如下改进，两个所述连接板之间转动连接有连接环，所述连接环内设有驱动电机，所述驱动电机的输出端与发酵罐底部连接。
6.在本申请方案中作出如下改进，所述连接底座顶部安装有旋转连接轴，所述旋转连接轴上设有辅助滚轮。
7.在本申请方案中作出如下改进，所述发酵罐表面设有辅助轨道，所述辅助轨道与辅助滚轮相配合，辅助滚轮为旋转状态下的发酵罐提供支撑，辅助轨道保证发酵罐在旋转时不易脱轨，使旋转更加顺滑平稳。
8.在本申请方案中作出如下改进，所述发酵罐内设有挤压单元和喷洒单元，所述挤压单元包括分别固定在发酵罐顶部和底部的多个液压缸，连接在液压件前端的活塞杆，以及安装在活塞杆前端的圆板。
9.在本申请方案中作出如下改进，所述喷洒单元包括设置在发酵罐内壁上的环形管道，所述环形管道外侧连接有进水通道，且环形管道内侧设有若干喷洒头。
10.在本申请方案中作出如下改进，若干所述喷洒头均向下倾斜45
°
设置，所述圆板的直径小于若干喷洒头围成的圆形结构的直径，确保挤压单元上下移动的过程中不会与喷洒单元发生碰撞，造成损坏。
11.在本申请方案中作出如下改进，所述发酵罐底部贯穿设置有出水通道。
12.与现有技术相比，本实用新型具备以下有益效果：
13.本实用新型的一种十月菜腌制的发酵装置，通过设置转动单元，将投料与混合结合为一体，减少腌制设备的占地面积，降低成本，腌制时先将十月菜放入发酵罐内，再通过喷洒单元加入高浓度盐液，连接辊沿着u型轨道将发酵罐由竖直状态转变为水平状态，接着由旋转电机带动发酵罐开始旋转，使腌制更加均匀。
附图说明
14.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

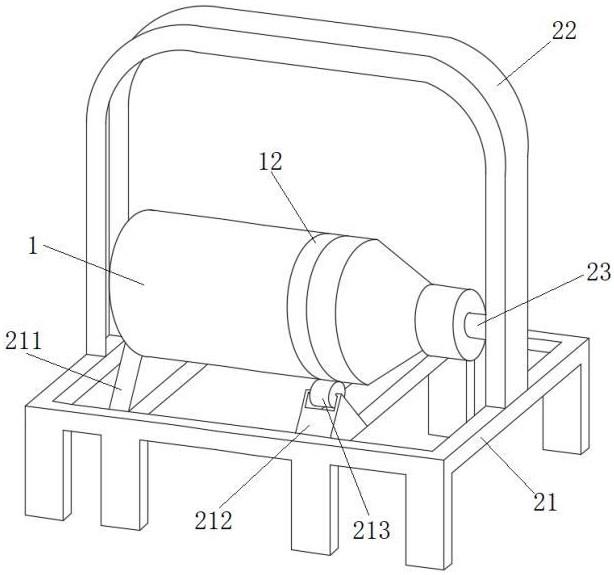

15.图1为本实用新型的结构示意图；
16.图2为本实用新型中发酵罐的剖视图；
17.图3为本实用新型中喷洒单元的平面图。
具体实施方式
18.下面结合附图及具体实施例对本实用新型的应用原理作进一步描述。
实施例
19.如图1所示，一种十月菜腌制的发酵装置，由发酵罐1和支撑机构2组成；
20.如图2所示，发酵罐1内设有挤压单元和喷洒单元，底部贯穿设置有出水通道19；挤压单元由分别固定在发酵罐1顶部和底部的三个液压缸13、活塞杆14和圆板15组成，其中一个液压缸13位于顶部，两个液压缸13位于底部，活塞杆14则连接在液压件13的前端，圆板15安装在活塞杆14的前端。
21.如图3所示，喷洒单元由环形管道16、进水通道17和若干喷洒头18组成，其中环形管道16固定连接在发酵罐1的内壁上端，进水通道17安装在环形管道16外侧，并贯穿发酵罐1与外部管道连通，若干喷洒头18设置在环形管道16内侧，并且均向下倾斜45
°
设置，形成一个圆形结构，圆板15的直径需小于若干喷洒头18围成的圆形结构的直径，确保挤压单元上下移动的过程中不会与喷洒单元发生碰撞，造成喷洒头18的损坏。
22.支撑机构2设置于发酵罐1外侧，主要由位于发酵罐1下端的固定框架21，以及安装在固定框架21顶部两端的转动单元组成，固定框架21上还设有与转动单元相配合的辅助单元；转动单元由两端分别连接在固定框架21上的u型轨道22，以及安装在发酵罐1顶部的连接辊23组成，连接辊23一端与发酵罐1顶部连接，另一端与u型轨道22连接，使得发酵罐1能够由竖直状态转变为水平状态。
23.辅助单元由分别对称设置在固定框架21上端的两个连接板211和两个连接底座212组成，两个连接板211之间转动连接有连接环，并且连接环内设有驱动电机11，该驱动电机11的输出端与发酵罐1底部连接，带动发酵罐开始旋转使腌制更加均匀；连接底座212的顶部安装有旋转连接轴，该旋转连接轴上设有辅助滚轮213，同时发酵罐1表面设有与辅助滚轮213相配合的辅助轨道12，辅助滚轮213为旋转状态下的发酵罐1提供支撑，辅助轨道12
则保证发酵罐1在旋转时不易脱轨，使旋转更加顺滑平稳。
24.工作原理：腌制时先将十月菜放入发酵罐1内铺平，再将进水通道17连接外部水泵，高浓度盐液先后经过进水通道17、环形管道16和喷洒头18喷洒在十月菜上，直至高浓度盐液完全淹没十月菜，接着启动位于顶部的液压缸13，带动活塞杆14伸长，从而带动圆板15向下移动至喷洒单元下方，将十月菜限制在两个圆板15之间，然后由连接辊23沿着u型轨道22将发酵罐1由竖直状态转变为水平状态，接着由旋转电机11带动发酵罐1开始旋转，将高浓度盐液均匀混入十月菜内，再由连接辊23沿着u型轨道22将发酵罐1由水平状态转变为竖直状态，启动位于顶部的液压缸13，带动活塞杆14伸长，从而带动圆板15向下移动，对十月菜进行加压，以此进行腌制工作；
25.腌制完成后打开出水通道19，以此排出高浓度盐液，再启动位于顶部的液压缸13，带动活塞杆14收缩，解除对十月菜的挤压，接着启动位于底部的液压缸13，带动活塞杆14伸长，从而带动圆板15向上移动，十月菜随之向上移动，便于拿取十月菜。


技术特征：
1.一种十月菜腌制的发酵装置，包括发酵罐(1)和支撑机构(2)，其特征在于：所述支撑机构(2)设置于发酵罐(1)外侧，其包括位于发酵罐(1)下端的固定框架(21)，以及安装在固定框架(21)顶部两端的转动单元，所述固定框架(21)上设有与转动单元相配合的辅助单元，所述转动单元包括两端分别连接在固定框架(21)上的u型轨道(22)，以及安装在发酵罐(1)顶部的连接辊(23)。2.根据权利要求1所述的一种十月菜腌制的发酵装置，其特征在于：所述辅助单元包括分别对称设置在固定框架(21)上端的两个连接板(211)和两个连接底座(212)。3.根据权利要求2所述的一种十月菜腌制的发酵装置，其特征在于：两个所述连接板(211)之间转动连接有连接环，所述连接环内设有驱动电机(11)，所述驱动电机(11)的输出端与发酵罐(1)底部连接。4.根据权利要求3所述的一种十月菜腌制的发酵装置，其特征在于：所述连接底座(212)顶部安装有旋转连接轴，所述旋转连接轴上设有辅助滚轮(213)。5.根据权利要求4所述的一种十月菜腌制的发酵装置，其特征在于：所述发酵罐(1)表面设有辅助轨道(12)，所述辅助轨道(12)与辅助滚轮(213)相配合。6.根据权利要求1-5任一项所述的一种十月菜腌制的发酵装置，其特征在于：所述发酵罐(1)内设有挤压单元和喷洒单元，所述挤压单元包括分别固定在发酵罐(1)顶部和底部的多个液压缸(13)，连接在液压缸(13)前端的活塞杆(14)，以及安装在活塞杆(14)前端的圆板(15)。7.根据权利要求6所述的一种十月菜腌制的发酵装置，其特征在于：所述喷洒单元包括设置在发酵罐(1)内壁上的环形管道(16)，所述环形管道(16)外侧连接有进水通道(17)，且环形管道(16)内侧设有若干喷洒头(18)。8.根据权利要求7所述的一种十月菜腌制的发酵装置，其特征在于：若干所述喷洒头(18)均向下倾斜45
°
设置，所述圆板(15)的直径小于若干喷洒头(18)围成的圆形结构的直径。9.根据权利要求1所述的一种十月菜腌制的发酵装置，其特征在于：所述发酵罐(1)底部贯穿设置有出水通道(19)。

技术总结
本实用新型公开了一种十月菜腌制的发酵装置，属于腌制设备技术领域，包括发酵罐和支撑机构，所述支撑机构设置于发酵罐外侧，其包括位于发酵罐下端的固定框架，以及安装在固定框架顶部两端的转动单元，所述固定框架上设有与转动单元相配合的辅助单元，所述转动单元包括两端分别连接在固定框架上的u型轨道，以及安装在发酵罐顶部的连接辊。本实用新型通过设置转动单元，将投料与混合结合为一体，减少腌制设备的占地面积，降低成本，腌制时先将蔬菜放入发酵罐内，再通过喷洒单元加入高浓度盐液，连接辊沿着u型轨道将发酵罐由竖直状态转变为水平状态，接着由旋转电机带动发酵罐开始旋转，使腌制更加均匀。使腌制更加均匀。使腌制更加均匀。


技术研发人员：麻志刚 韩玉保 何德金
受保护的技术使用者：金菜地食品股份有限公司
技术研发日：2023.03.30
技术公布日：2023/10/27
