1.本实用新型涉及皮革检测技术领域，具体为一种可重复使用溶剂的去除皮革样品中油脂的装置。


背景技术：

2.皮革是经脱毛和鞣制等物理、化学加工所得到的已经变性不易腐烂的动物皮，革是由天然蛋白质纤维在三维空间紧密编织构成的，其表面有一种特殊的粒面层，具有自然的粒纹和光泽，手感舒适，在皮革生产加工过程中，往往需要对皮革进行取样检测处理，从而便于人员了解皮革的材质特性，因此，在皮革检测过程中，需要使用溶剂对皮革样品中油脂进行去除处理。
3.虽然目前市场上的除油脂装置在一定程度上满足了使用者的使用需求，但在使用过程中仍存在一定的缺陷，具体问题如下，由于除油脂装置在使用过程中其溶剂使用后会直接流失，不便于工作人员对容易进行收集处理，从而容易造成溶剂资源的浪费，基于此，本实用新型设计了一种可重复使用溶剂的去除皮革样品中油脂的装置，以解决上述问题。


技术实现要素：

4.本实用新型的目的在于提供一种可重复使用溶剂的去除皮革样品中油脂的装置，以解决上述背景技术中提出的由于除油脂装置在使用过程中其溶剂使用后会直接流失，不便于工作人员对容易进行收集处理，从而容易造成溶剂资源的浪费的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种可重复使用溶剂的去除皮革样品中油脂的装置，包括固定箱，所述固定箱内侧固定安装有循环除脂组件，所述循环除脂组件包括隔网、电热管、容器瓶、冷凝管、挂钩和回流管；
6.所述固定箱内侧两边部均固定安装有隔网，所述固定箱内侧底部对称固定安装有电热管，所述固定箱内侧中部嵌入滑动连接有容器瓶，所述容器瓶外侧顶部连接有冷凝管，所述冷凝管外侧边部调节有挂钩，所述容器瓶外侧中部固定连接有回流管，便于工作人员对使用后的溶剂进行回流处理；
7.所述隔网顶端固定安装有定位防移组件，所述定位防移组件包括固定座、夹架和限位块；
8.所述隔网顶端边部对称固定安装有固定座，两个所述固定座外侧共滑动套接有夹架，一个所述夹架一侧中部对称固定安装有限位块，便于工作人员对容器瓶的位置进行限定。
9.优选的，所述循环除脂组件还包括连接杆、收集瓶和控制器；
10.所述挂钩内侧螺纹连接有连接杆，一个所述隔网顶端边部滑动连接有收集瓶，所述固定箱一侧边部固定安装有控制器。
11.优选的，所述定位防移组件还包括密封盖和观察板；
12.所述固定箱顶端边部铰接有密封盖，所述密封盖一侧中部嵌入固定安装有观察
板。
13.与现有技术相比，本实用新型的有益效果是：
14.1、通过循环除脂组件，便于工作人员对皮革进行除油脂处理，降低了工作人员除油脂的难度，同时，也便于工作人员对使用后的溶剂进行回流收集处理，避免溶剂的流失造成资源浪费的现象，最后，也便于工作人员后期对存储的溶剂进行提取收集处理。
15.2、通过定位防移组件，便于工作人员对夹架位置进行移动限定，从而便于工作人员对放置的容器瓶位置进行固定，避免容器瓶使用时出现位置移动的现象，保证了容器瓶使用时的稳定性，同时，也便于工作人员对固定箱进行密封处理，避免出现水蒸气四处飘散的现象。
附图说明
16.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

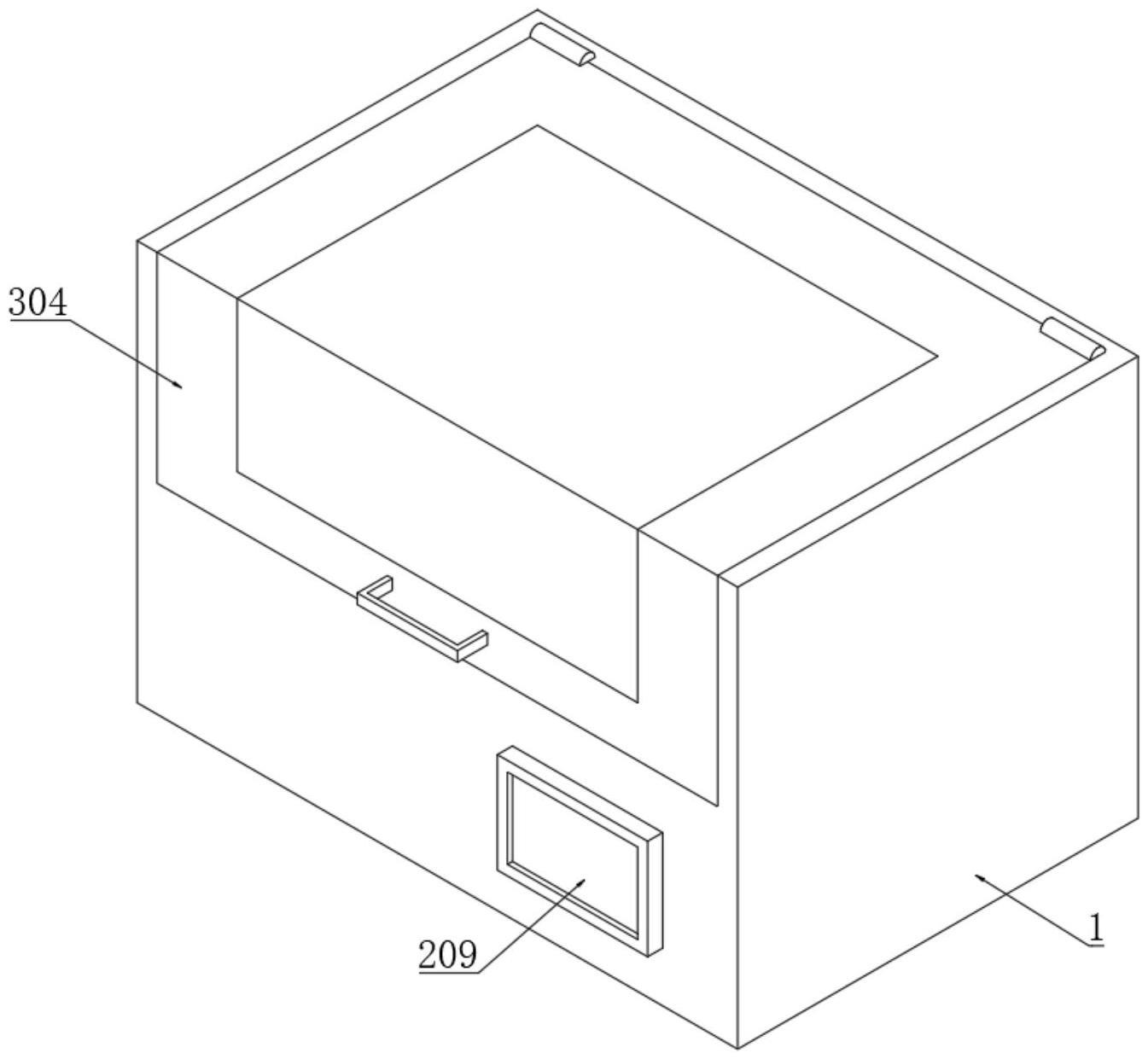

17.图1为本实用新型结构示意图；
18.图2为本实用新型循环除脂组件结构示意图；
19.图3为本实用新型定位防移组件结构示意图。
20.附图中，各标号所代表的部件列表如下：
21.1、固定箱；
22.2、循环除脂组件；201、隔网；202、电热管；203、容器瓶；204、冷凝管；205、挂钩；206、连接杆；207、回流管；208、收集瓶；209、控制器；
23.3、定位防移组件；301、固定座；302、夹架；303、限位块；304、密封盖；305、观察板。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
25.请参阅图1-3，本实用新型提供一种技术方案：一种可重复使用溶剂的去除皮革样品中油脂的装置，包括固定箱1，固定箱1内侧固定安装有循环除脂组件2，循环除脂组件2包括隔网201、电热管202、容器瓶203、冷凝管204、挂钩205和回流管207；
26.固定箱1内侧两边部均固定安装有隔网201，固定箱1内侧底部对称固定安装有电热管202，电热管202输入端与外部电源的输出端电性连接，固定箱1内侧中部嵌入滑动连接有容器瓶203，容器瓶203外侧顶部连接有冷凝管204，冷凝管204外侧边部调节有挂钩205，容器瓶203外侧中部固定连接有回流管207，挂钩205位于回流管207正上方位置处，能够对冷凝后的溶剂进行导流处理；
27.隔网201顶端固定安装有定位防移组件3，定位防移组件3包括固定座301、夹架302和限位块303；
28.隔网201顶端边部对称固定安装有固定座301，两个固定座301外侧共滑动套接有夹架302，夹架302一侧与容器瓶203外侧接触，能够对容器瓶203放置的位置进行限定，一个夹架302一侧中部对称固定安装有限位块303，限位块303滑动连接于夹架302内侧，能够对两个夹架302位置进行相对限定。
29.循环除脂组件2还包括连接杆206、收集瓶208和控制器209；
30.挂钩205内侧螺纹连接有连接杆206，连接杆206两端部均螺纹连接有挂钩205，能够对挂钩205位置进行限定，一个隔网201顶端边部滑动连接有收集瓶208，固定箱1一侧边部固定安装有控制器209。
31.工作人员先将溶剂放置在容器瓶203内侧，并移动容器瓶203，通过容器瓶203滑动连接于固定箱1内侧，能够对容器瓶203位置进行移动，之后，工作人员将冷凝管204与容器瓶203连接，并通过固定箱1内侧安装的支撑架，能够对放置的冷凝管204进行支撑处理，然后，工作人员将皮革悬挂在一个挂钩205外侧，并移动另一个挂钩205，使得另一个挂钩205悬挂在冷凝管204外侧，此时，扭转连接杆206，通过连接杆206外侧与挂钩205螺纹连接，能够对连接杆206位置进行移动，通过连接杆206一端部与冷凝管204外侧接触，能够对悬挂后的挂钩205位置进行固定，之后，工作人员启动电热管202，能够对固定箱1内侧底部存储的水进行升温处理，从而能够对容器瓶203内侧存放的溶剂进行水浴加热处理，加热后溶剂蒸发流入冷凝管204内侧，通过冷凝管204，能够对溶剂进行冷凝处理，此时，通过挂钩205和连接杆206导流，能够使得溶剂与皮革接触，能够对皮革进行除油脂处理，最后，通过回流管207，能够对滴落的溶剂进行回流处理，从而使得溶剂回流入容器瓶203内侧，当工作人员需要对使用后的溶剂进行提取收集时，工作人员继续对容器瓶203内侧的溶剂进行水浴加热处理，之后，通过冷凝管204冷凝处理，能够对溶剂进行导流处理，最后，通过收集瓶208，能够对冷凝后的溶剂进行收集处理，便于工作人员对皮革进行除油脂处理，降低了工作人员除油脂的难度，同时，也便于工作人员对使用后的溶剂进行回流收集处理，避免溶剂的流失造成资源浪费的现象，最后，也便于工作人员后期对存储的溶剂进行提取收集处理。
32.定位防移组件3还包括密封盖304和观察板305；
33.固定箱1顶端边部铰接有密封盖304，密封盖304一侧中部嵌入固定安装有观察板305。
34.当容器瓶203放置到合适位置后，工作人员移动夹架302，通过一个夹架302一侧固定安装的限位块303滑动于另一个夹架302内侧，能够对两个的夹架302相对位置进行限定，之后，工作人员移动夹架302，通过夹架302滑动套接于固定座301外侧，能够对移动后的夹架302位置进行限定，此时，通过两个夹架302一侧与容器瓶203外侧接触，能够对移动后的容器瓶203位置进行固定，最后，在皮革进行除油脂过程中，通过密封盖304与固定箱1的铰接，能够对密封盖304进行旋转，从而能够对固定箱1内侧进行密封处理，此时，通过密封盖304一侧固定安装的观察板305，能够便于工作人员对皮革的除油脂过程进行观察，便于工作人员对夹架302位置进行移动限定，从而便于工作人员对放置的容器瓶203位置进行固定，避免容器瓶203使用时出现位置移动的现象，保证了容器瓶203使用时的稳定性，同时，也便于工作人员对固定箱1进行密封处理，避免出现水蒸气四处飘散的现象。
35.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个
实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
36.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
