1.本实用新型涉及一种装修技术领域，尤其是涉及一种装修设计用室内照明装置。


背景技术：

2.室内装修包括房间设计、装修、家具布置及各种小装点。偏重于建筑物里面的装修建设，不仅在装修设计施工期间，还包括住进去之后长期的不断装饰，在进行室内装修时，对于光线较暗的区域，往往需要使用照明灯进行照明。
3.现有技术中的室内装修用照明灯，通常都是的固定设计，不能根据装修的实际需求进行灵活的移动，给装修带了很大的不便，甚至影响装修的进度，而且有时由于空间较小，无法进行底面支撑使用，需要进行挂装，进而需要改进。


技术实现要素：

4.为了达到上述目的，本实用新型采用的技术方案为，本实用新型提供一种装修设计用室内照明装置，包括插装杆，所述插装杆的上端设置有抬升杆，所述抬升杆上设置有照明灯，所述插装杆上设置有固定插装机构；
5.所述固定插装机构包括：插装套、插装底座、挂装部、连接头、连接套、连接轴以及限位部；
6.所述插装套套装在所述插装杆的下端，所述插装底座设置在所述插装套上，所述挂装部设置在所述插装杆内，所述连接头与所述连接套分别设置在所述插装杆上，所述连接轴设置在所述插装套内，所述连接头套装在所述连接轴上，所述限位部设置在所述抬升杆的上端。
7.优选的，所述挂装部包括：挂装槽、挂装钩、密封槽以及密封板；
8.所述挂装槽开在所述插装杆的下端面，所述挂装钩设置在所述挂装槽内，所述密封槽开在所述挂装槽内，所述密封板为l形结构，所述密封板的两端插入所述密封槽内固定。
9.优选的，所述限位部包括：限位架、限位盘以及定位槽；
10.所述限位架设置在所述抬升杆上，所述限位盘设置在所述限位架的下端面，所述定位槽开在所述限位盘的底面，所述定位槽套装在所述插装套上。
11.优选的，所述抬升杆的上端设置有定位杆，所述照明灯与所述定位杆之间销轴连接。
12.优选的，所述抬升杆与所述定位杆之间轴承连接，所述抬升杆在所述定位杆上进行旋转。
13.与现有技术相比，本实用新型的优点和积极效果在于，可以进行地面放置支撑，也可以进行取下后进行挂装支撑，两种不同方式进行固定照明，在装修过程中使用更加方便。
附图说明
14.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

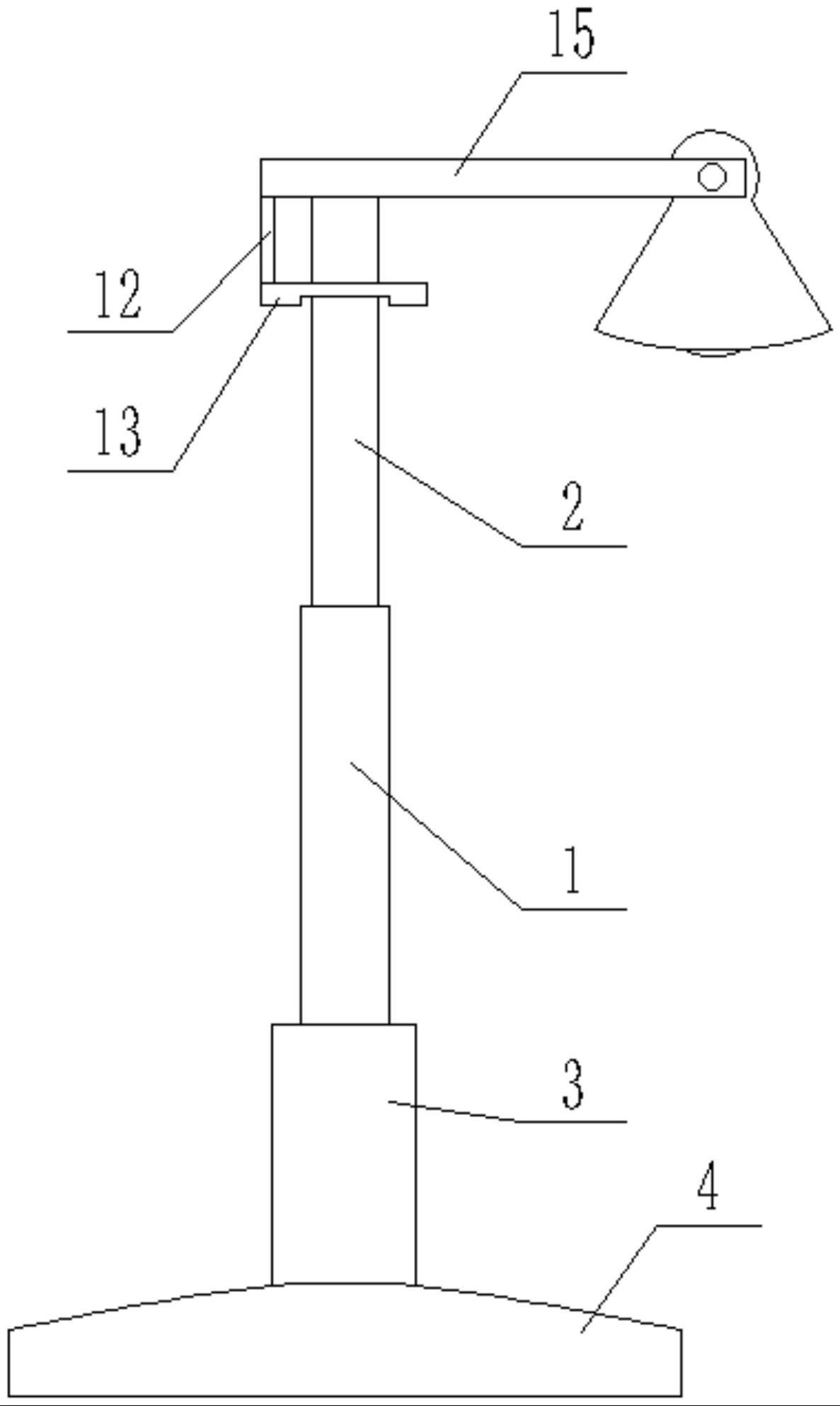

15.图1为本实施例提供的一种装修设计用室内照明装置结构示意图；
16.图2为本实施例提供的一种装修设计用室内照明装置的插装杆截面图；
17.图3为本实施例提供的一种装修设计用室内照明装置的限位架仰视图；
18.图中所示：1、插装杆；2、抬升杆；3、插装套；4、插装底座；5、连接头；6、连接套；7、连接轴；8、挂装槽；9、挂装钩；10、定位槽；11、密封板；12、限位架；13、限位盘；14、定位槽；15、定位杆。
具体实施方式
19.为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。
20.在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。
21.实施例，由说明书附图1-3可知，本方案一种装修设计用室内照明装置，包括插装杆1，所述插装杆1的上端设置有抬升杆2，所述抬升杆2上设置有照明灯，所述插装杆1上设置有固定插装机构；
22.所述固定插装机构包括：插装套3、插装底座4、挂装部、连接头5、连接套6、连接轴7以及限位部；
23.所述插装套3套装在所述插装杆1的下端，所述插装底座4设置在所述插装套3上，所述挂装部设置在所述插装杆1内，所述连接头5与所述连接套6分别设置在所述插装杆1上，所述连接轴7设置在所述插装套3内，所述连接头5套装在所述连接轴7上，所述限位部设置在所述抬升杆2的上端。
24.由说明书附图1-3可知，上述所述挂装部包括：挂装槽8、挂装钩9、密封槽10以及密封板11；
25.所述挂装槽开在所述插装杆1的下端面，所述挂装钩9设置在所述挂装槽8内，所述密封槽10开在所述挂装槽8内，所述密封板11为l形结构，所述密封板11的两端插入所述密封槽10内固定。
26.由说明书附图1-3可知，上述所述限位部包括：限位架12、限位盘13以及定位槽14；
27.所述限位架12设置在所述抬升杆2上，所述限位盘13设置在所述限位架12的下端面，所述定位槽14开在所述限位盘13的底面，所述定位槽14套装在所述插装套3上。
28.由说明书附图1-3可知，上述所述抬升杆2的上端设置有定位杆15，所述照明灯与所述定位杆15之间销轴连接。
29.在上述方案中，所述抬升杆2与所述定位杆15之间轴承连接，所述抬升杆2在所述
定位杆15上进行旋转；
30.其中，需要重点指出的是，在具体实施过程中，插装杆1插入插装套3内通过插装底座4支撑后进行照明，并且通过摆动定位杆15进行调整照明角度，将抬升杆2拔出一定高度即可进行调整照明高度，在取下插装杆1后，取下密封板11，将挂装钩9翻转而出，挂装在墙面的挂钩上，将插装杆1位于连接头5位置进行掰动，使得插装杆1调节角度。
31.以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。


技术特征：
1.一种装修设计用室内照明装置，包括插装杆(1)，其特征在于，所述插装杆(1)的上端设置有抬升杆(2)，所述抬升杆(2)上设置有照明灯，所述插装杆(1)上设置有固定插装机构；所述固定插装机构包括：插装套(3)、插装底座(4)、挂装部、连接头(5)、连接套(6)、连接轴(7)以及限位部；所述插装套(3)套装在所述插装杆(1)的下端，所述插装底座(4)设置在所述插装套(3)上，所述挂装部设置在所述插装杆(1)内，所述连接头(5)与所述连接套(6)分别设置在所述插装杆(1)上，所述连接轴(7)设置在所述插装套(3)内，所述连接头(5)套装在所述连接轴(7)上，所述限位部设置在所述抬升杆(2)的上端。2.根据权利要求1所述的一种装修设计用室内照明装置，其特征在于，所述挂装部包括：挂装槽(8)、挂装钩(9)、密封槽(10)以及密封板(11)；所述挂装槽开在所述插装杆(1)的下端面，所述挂装钩(9)设置在所述挂装槽(8)内，所述密封槽(10)开在所述挂装槽(8)内，所述密封板(11)为l形结构，所述密封板(11)的两端插入所述密封槽(10)内固定。3.根据权利要求1所述的一种装修设计用室内照明装置，其特征在于，所述限位部包括：限位架(12)、限位盘(13)以及定位槽(14)；所述限位架(12)设置在所述抬升杆(2)上，所述限位盘(13)设置在所述限位架(12)的下端面，所述定位槽(14)开在所述限位盘(13)的底面，所述定位槽(14)套装在所述插装套(3)上。4.根据权利要求1所述的一种装修设计用室内照明装置，其特征在于，所述抬升杆(2)的上端设置有定位杆(15)，所述照明灯与所述定位杆(15)之间销轴连接。5.根据权利要求4所述的一种装修设计用室内照明装置，其特征在于，所述抬升杆(2)与所述定位杆(15)之间轴承连接，所述抬升杆(2)在所述定位杆(15)上进行旋转。

技术总结
本实用新型公开了一种装修设计用室内照明装置，包括插装杆，所述插装杆的上端设置有抬升杆，所述抬升杆上设置有照明灯，所述插装杆上设置有固定插装机构；所述固定插装机构包括：插装套、插装底座、挂装部、连接头、连接套、连接轴以及限位部；所述插装套套装在所述插装杆的下端，所述插装底座设置在所述插装套上，所述挂装部设置在所述插装杆内，所述连接头与所述连接套分别设置在所述插装杆上，所述连接轴设置在所述插装套内，所述连接头套装在所述连接轴上，所述限位部设置在所述抬升杆的上端。本实用新型可以进行地面放置支撑，也可以进行取下后进行挂装支撑，两种不同方式进行固定照明，在装修过程中使用更加方便。在装修过程中使用更加方便。在装修过程中使用更加方便。


技术研发人员：杨忠林 范丽娜 杨兰 崔行美 周建花
受保护的技术使用者：明湖太元建设集团有限公司
技术研发日：2023.05.30
技术公布日：2023/10/27
