1.本实用新型涉及灯框技术领域,具体为一种铝合金面板灯框。
背景技术:2.led面板灯是一种高档的室内照明灯具,其外边框由铝合金经阳极氧化而成,光源为led,整个灯具设计美观简洁、大气豪华,既有良好的照明效果,又能给人带来美的感受。led面板灯设计独特,光经过高透光率的导光板后形成一种均匀的平面发光效果,照度均匀性好、光线柔和、舒适而不失明亮,可有效缓解眼疲劳,其主要用于办公作业场所。
3.目前,常见的铝合金面板灯框存在不便于组装和拆分的问题,组装和拆分过程操作繁琐,费时费力,给使用者造成很大的不便。
技术实现要素:4.本实用新型的目的在于提供一种铝合金面板灯框,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种铝合金面板灯框,包括:
6.第一边框;
7.第二边框,所述第一边框的右侧活动连接有第二边框;
8.固定块,所述第一边框正面和背面的右侧均固定连接有固定块,所述固定块的右侧上方开设有限位口;
9.限位块,所述第二边框正面和背面的左侧均固定连接有限位块,所述限位块的左侧贯穿限位口且延伸至限位口的外部;
10.固定槽,所述限位块底部且位于限位口的左右两侧均开设有固定槽;
11.安装口,所述固定块右侧下方开设有安装口;
12.定位机构,所述安装口的内部设置有定位机构。
13.进一步地,所述定位机构包括螺柱、转把、移动板和固定柱,所述安装口内壁的顶部固定连接有轴承,所述轴承的底部转动连接有螺柱,所述螺柱的底部贯穿安装口和固定块且延伸至固定块的下方并固定连接有转把,所述螺柱表面的上方螺纹连接有移动板,所述移动板的左右两侧均贯穿安装口且延伸至安装口的外部,所述移动板的顶部左右两侧均固定连接有固定柱,所述固定柱的顶部贯穿固定槽且延伸至固定槽的内部。
14.进一步地,所述第一边框和第二边框的内侧均开设有安装槽。
15.进一步地,所述限位块与限位口之间活动插接。
16.进一步地,所述移动板的前后两侧均与安装口的内壁活动接触。
17.进一步地,所述固定柱与固定槽之间活动卡接。
18.进一步地,所述螺柱与固定块之间活动连接。
19.与现有技术相比,本实用新型的有益效果如下:
20.本实用新型通过第一边框、第二边框、固定块、限位口、限位块、固定槽、安装口、定
位机构、螺柱、转把、移动板和固定柱相互配合,解决了常见的铝合金面板灯框存在不便于组装和拆分的问题,组装和拆分过程操作简单,省时省力,给使用者造成很大的便利。
附图说明

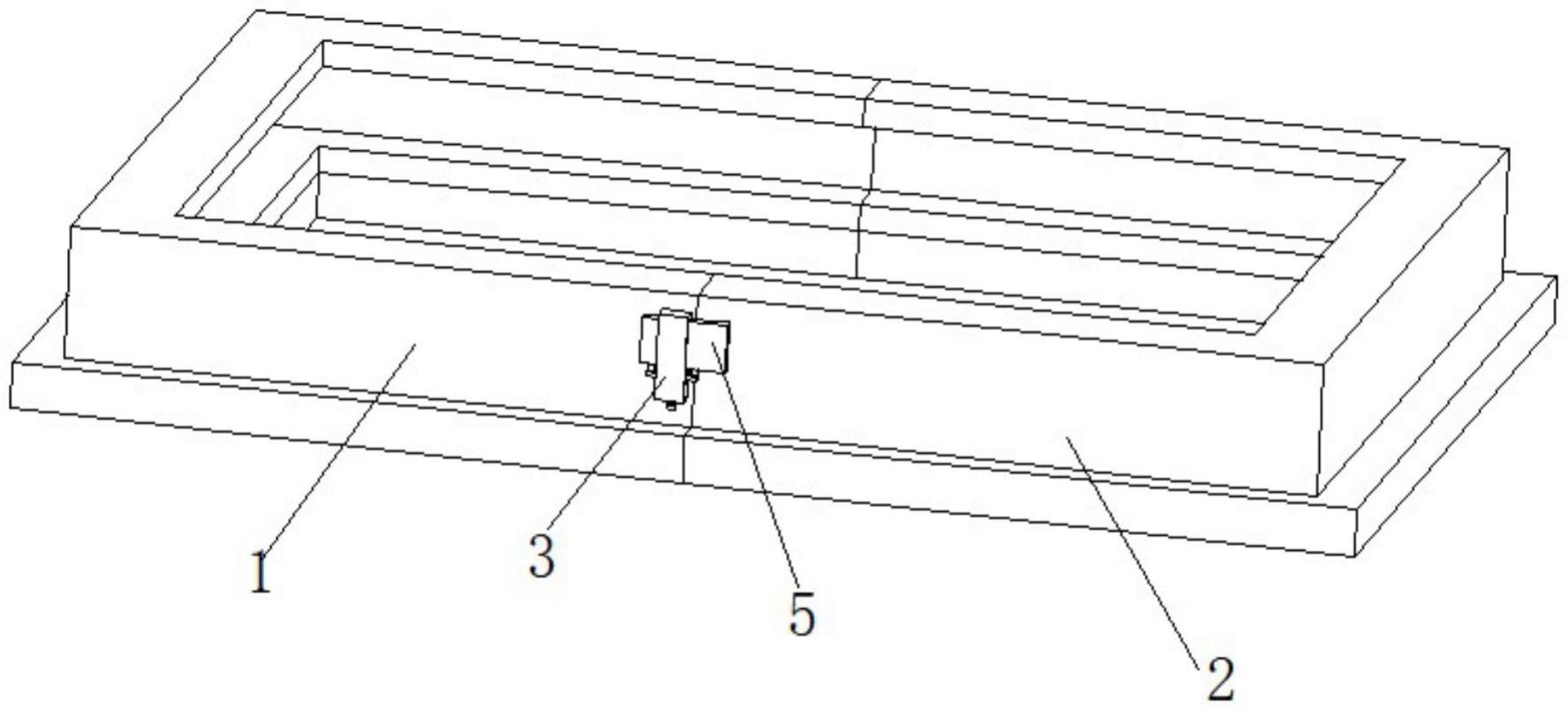

21.图1为本实用新型的正视结构示意图;
22.图2为本实用新型限位块的仰视结构示意图;
23.图3为本实用新型固定块的结构示意图;
24.图4为本实用新型第二边框的结构示意图。
25.图中:1、第一边框;2、第二边框;3、固定块;4、限位口;5、限位块;6、固定槽;7、安装口;8、定位机构;81、螺柱;82、转把;83、移动板;84、固定柱。
具体实施方式
26.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
27.在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,除非另有说明,“多个”的含义是两个或两个以上。
28.在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
29.请参阅图1-4,一种铝合金面板灯框,包括第一边框1和第二边框2,第一边框1的右侧活动连接有第二边框2,第一边框1正面和背面的右侧均固定连接有固定块3,固定块3的右侧上方开设有限位口4,第二边框2正面和背面的左侧均固定连接有限位块5,限位块5的左侧贯穿限位口4且延伸至限位口4的外部,限位块5底部且位于限位口4的左右两侧均开设有固定槽6,固定块3右侧下方开设有安装口7,安装口7的内部设置有定位机构8。
30.在具体实施的时候,定位机构8包括螺柱81、转把82、移动板83和固定柱84,安装口7内壁的顶部固定连接有轴承,轴承的底部转动连接有螺柱81,螺柱81的底部贯穿安装口7和固定块3且延伸至固定块3的下方并固定连接有转把,螺柱81表面的上方螺纹连接有移动板83,移动板83的左右两侧均贯穿安装口7且延伸至安装口7的外部,移动板83的顶部左右两侧均固定连接有固定柱84,固定柱84的顶部贯穿固定槽6且延伸至固定槽6的内部。
31.在具体实施的时候,第一边框1和第二边框2的内侧均开设有安装槽。
32.在具体实施的时候,限位块5与限位口4之间活动插接。
33.在具体实施的时候,移动板83的前后两侧均与安装口7的内壁活动接触。
34.在具体实施的时候,固定柱84与固定槽6之间活动卡接。
35.在具体实施的时候,螺柱81与固定块3之间活动连接。
36.本实用新型中的所有部件均为通用标准件或本领域技术人员知晓的部件,其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知,同时本技术文件中使用到的标准零件均可以从市场上购买,本技术文件中各部件根据说明书和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段,机械、零件和设备均采用现有技术中常规的型号,本实用新型的控制方式是通过控制器来自动控制,控制器的控制电路通过本领域的技术人员简单编程即可实现,电源的提供也属于本领域的公知常识,并且本实用新型主要用来保护机械装置,所以本实用新型不再详细解释控制方式和电路连接。
37.工作原理:当需要将第一边框1和第二边框2拆分开来时,只需逆时针转动转把82,进而带动螺柱81逆时针旋转,由于移动板83的前后两侧均与安装口7的内壁活动接触,进而使得移动板83不会跟随螺柱81旋转,进而使得移动板83带动固定柱84向下运动,进而使得固定柱84脱离固定槽6,然后向右侧拉动第二边框2,进而使得限位块5脱离限位口4,从而即可将第一边框1和第二边框2拆分开来,同理,组装时,将限位块5插入限位口4中,并且使得第二边框2与第一边框1紧密贴合在一起,然后顺时针转动转把82,进而使得固定柱84插入固定槽6中即可。
