1.本实用新型涉及电解技术领域，尤其涉及一种可遮蔽酸雾的极板框。


背景技术：

2.根据专利文献cn211947247u公开的一种带隔膜装置的极板框，其中的隔膜袋20能够套接在隔膜框10外部，现有技术中的隔膜袋20仅是将隔膜袋10包裹在隔膜袋20内，形成相对独立的空间。一般的阳极槽在电解过程中会析出不同的气体，其中会含有氯气、硫酸等带腐蚀特性的气体，在实际的电解过程中，这些腐蚀性气体在析出后如果不经过遮蔽处理可能会被直接吸入人的呼吸道、肺部，损害工作人员的身体健康。


技术实现要素：

3.本实用新型的目的是提出一种可遮蔽酸雾的极板框，可以解决上述技术问题中的至少一个，本实用新型的技术方案如下：
4.一种可遮蔽酸雾的极板框，包括：
5.框体，框体的顶部设有供极板插入和/或取出的第一开口；
6.隔膜袋，隔膜袋的顶部设有供框体插入和/或取出的第二开口；以及
7.极板导电梁，极板导电梁设置在第二开口的上方以覆盖第二开口；
8.隔膜袋上设置有遮蔽组件，电解产生的酸雾会被遮蔽在隔膜袋内，极板导电梁与遮蔽组件之间会形成通道，可在通道内外接抽吸装置以清除酸雾。
9.在一些实施方式中，框体包括支撑组件，支撑组件分别设置在框体的两侧。其有益效果是：支撑组件能将框体固定在电解池中。
10.在一些实施方式中，支撑组件包括设置在框体一侧的第一支撑件、设置在框体另一侧的第二支撑件。其有益效果是：第一支撑件、第二支撑件分别固定在电解池内侧的两端为框体提供支撑。
11.在一些实施方式中，隔膜袋包括主框体，遮蔽组件包括：
12.第一遮蔽部，第一遮蔽部设置在主框体的第二开口处的一端；以及
13.第二遮蔽部，第二遮蔽部设置在主框体的第二开口处的另一端。其有益效果是：第一遮蔽部、第二遮蔽部能够对通道进行遮蔽，可将电解产生的酸雾遮蔽在通道处。
14.在一些实施方式中，第一遮蔽部、第二遮蔽部能够相互靠近或远离，第一遮蔽部、第二遮蔽部能够相互靠近合拢至极板导电梁处。其有益效果是：第一遮蔽部、第二遮蔽部、极板导电梁三者一同对通道进行遮蔽，三者可将电解产生的酸雾遮蔽在通道处。
15.在一些实施方式中，第一遮蔽部、第二遮蔽部以及极板导电梁之间会形成通道，第一遮蔽部、第二遮蔽部分别设置在通道的两侧以自侧面方向封闭通道。其有益效果是：第一遮蔽部、第二遮蔽部自第二开口的侧面方向对通道进行封闭。
16.在一些实施方式中，极板导电梁设置在第一遮蔽部、第二遮蔽部上端，极板导电梁能够自上端方向封闭通道。其有益效果是：极板导电梁自第二开口的上端方向对通道进行
封闭。
17.另外，在本实用新型技术方案中，凡未作特别说明的，均可通过采用本领域中的常规手段来实现本技术方案。
附图说明
18.为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

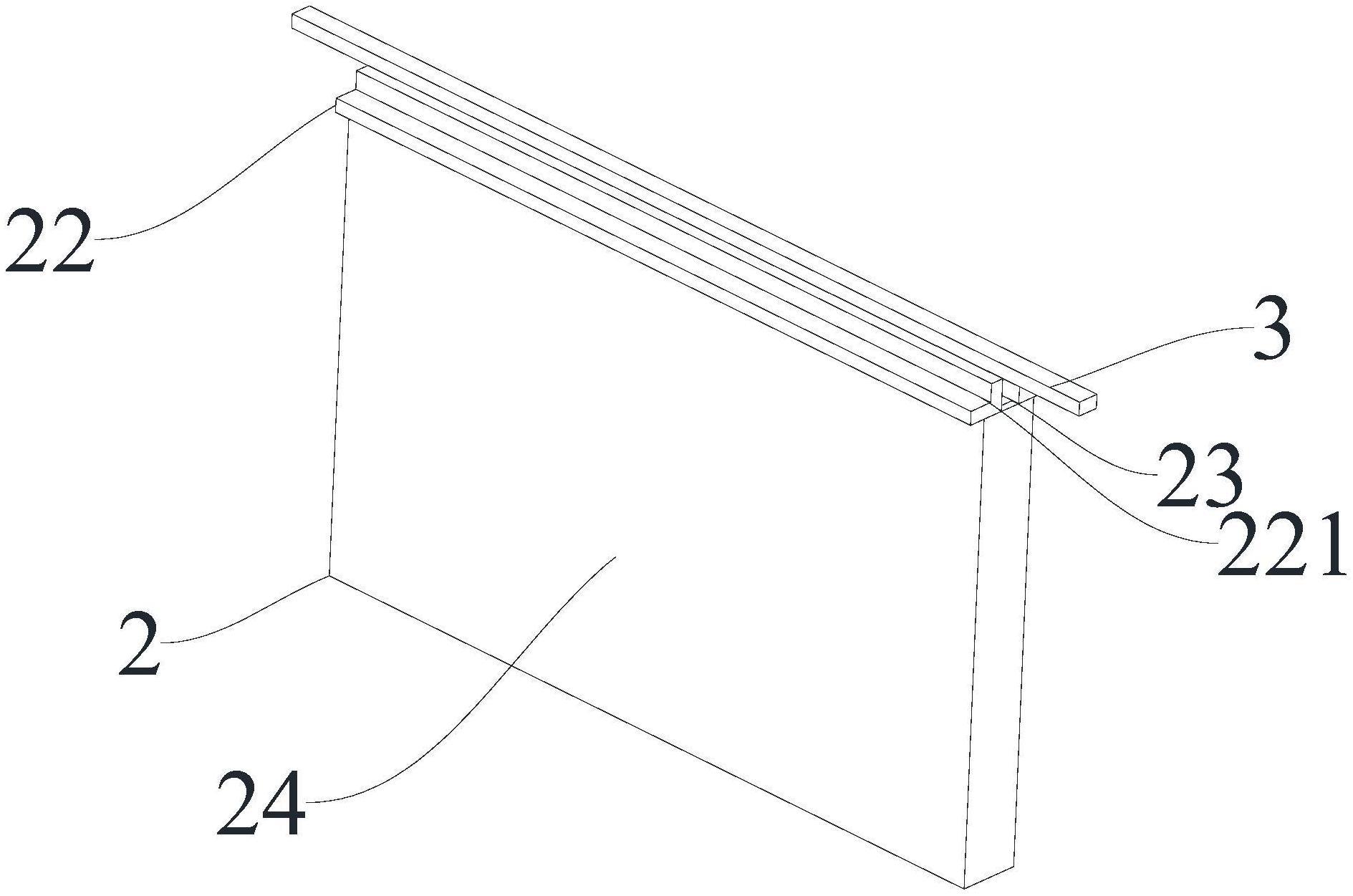

19.图1为本实用新型一种可遮蔽酸雾的极板框一种实施方式的结构示意图。
20.图2为图1在另一视角的结构示意图。
21.图3为图1中遮蔽组件的结构示意图。
22.图4为框体的结构示意图。
23.附图中标号说明，
24.1框体，
25.2隔膜袋，
26.3极板导电梁，
27.11第一开口，
28.12支撑组件，
29.21第二开口，
30.22遮蔽组件，
31.23通道，
32.24主框体，
33.121第一支撑件，
34.122第二支撑件，
35.221第一遮蔽部，
36.222第二遮蔽部。
具体实施方式
37.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例是本实用新型一部分实施例，而不是全部的实施例，仅用以解释本实用新型，并不用于限定本实用新型。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
38.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“前”、“后”、“竖直”、“水平”、“内”、“外”、“两端”、“两侧”、“底部”、“顶部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的元件必须具有特定的方位或者以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“上级”、“下级”、“主要”、“次级”等
仅用于描述目的，可以简单地用于更清楚地区分不同的组件，而不能理解为指示或暗示相对重要性。
39.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，也可以是一体地连接，可以是机械连接，也可以是电连接，可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
40.如图1～4所示，示意性地显示了根据本实用新型一种实施方式的一种可遮蔽酸雾的极板框，包括：框体1，框体1的顶部设有供极板插入和/或取出的第一开口11；隔膜袋2，隔膜袋的顶部设有供框体1插入和/或取出的第二开口21；极板导电梁3，极板导电梁3设置在第二开口21的上方以覆盖第二开口21。
41.隔膜袋2上设置有遮蔽组件22，电解产生的酸雾会被遮蔽在隔膜袋2内，极板导电梁3与遮蔽组件22之间会形成通道23，可在通道23处外接抽吸装置以排出清除酸雾。
42.框体1包括支撑组件12，支撑组件12分别设置在框体1的两侧，支撑组件12在电解池内为框体1提供支撑。
43.支撑组件12包括设置在框体1一侧的第一支撑件121、设置在框体1另一侧的第二支撑件122，第一支撑件121、第二支撑件122能够将框体1架设在电解池中。
44.隔膜袋2包括主框体24，遮蔽组件包括：第一遮蔽部221，第一遮蔽部221设置在主框体24第二开口21处的一端；第二遮蔽部222，第二遮蔽部222设置在主框体24第二开口21处的另一端。
45.第一遮蔽部221、第二遮蔽部222能够相互靠近或远离，第一遮蔽部221、第二遮蔽部222在相互靠近后能够合拢至极板导电梁3处。
46.第一遮蔽部221、第二遮蔽部222合拢后与极板导电梁3之间会形成通道23，第一遮蔽部221、第二遮蔽部222分别设置在通道23的两侧从侧面方向封闭通道23.
47.极板导电梁3的两端一般会架设在电解池的侧边，极板导电梁3设置在合拢后第一遮蔽部221、第二遮蔽部222的上端，极板导电梁3能自上端方向封闭通道23。
48.在进行电解时，将套设有隔膜袋2的框体1放置在电解池中，阳极板上析出的腐蚀性酸雾会被第一遮蔽部221、第二遮蔽部222、极板导电梁3遮蔽在通道23处，通道23处的酸雾可通过外接抽吸装置排出。
49.与现有技术相比，本实用新型的优点有：相较于现有技术cn211947247u中的隔膜袋20仅是将隔膜框10包裹在隔膜袋20内，形成相对独立的空间，通过设置第一遮蔽部221、第二遮蔽部222、极板导电梁3将酸雾遮蔽在通道23处，外接抽吸装置排出，防止电解产生的酸雾被吸入工作人员的呼吸道或肺部，对工作人员的身体健康造成损害。
50.以上所述的仅是本实用新型的一些实施方式，仅用以说明本实用新型的技术方案，而非对其限制，应当理解的是，对本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以根据上述说明加以改进或替换，而所有这些改进和替换都应属于本实用新型所附权利要求的保护范围。在这种情况下，所有细节都可以用等效元素代替，材料、形状和尺寸也可以是任意的。
