1.本实用新型涉及氢气收集技术领域，具体为一种电解水制氢的氢气收集装置。


背景技术：

2.电解水制氢以水为反应物，在电解装置中施加直流电即可产生氢气和氧气，它可以用来发电、燃料电池和燃料细胞等。氢气的收集是一个重要的问题，因为它是一种无色、无味的气体，不能直接从大气中收集，故需要使用专业的方法进行氢气的提取与收集。
3.pem制氢过程中氢气会携带酸性气体，会直接影响到氢气的纯度，但现有的收集装置无法将氢气中的酸性气体去除掉，容易导致氢气的纯度不够高，不方便氢气的保存，鉴于此我们提出一种电解水制氢的氢气收集装置来解决现有的问题。


技术实现要素：

4.本实用新型的目的在于提供一种电解水制氢的氢气收集装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种电解水制氢的氢气收集装置，包括过滤仓，所述过滤仓的一侧穿插设有进气管，所述进气管的端部等距离开设有多个气孔，所述过滤仓的顶部固定连接有驱动电机，所述驱动电机的输出端固定连接有转轴，所述转轴的底端固定连接有搅拌轴，所述过滤仓顶部的一侧固定连接有第一输气管，且第一输气管的内壁与过滤仓的内壁连通，所述第一输气管的顶部固定连接有干燥机构，所述过滤仓顶部的另一侧卡合设有进水盖。
6.优选的，所述干燥机构包括干燥仓，所述干燥仓的内壁卡合设有干燥管。
7.优选的，所述干燥管的表面等距离开设有多个除湿孔，所述干燥管的内壁填充设有干燥剂。
8.优选的，所述干燥仓顶部的一侧固定连接有第二输气管，所述第二输气管的一端固定连接有收集仓。
9.优选的，所述第二输气管的一侧固定连接有阀门，所述过滤仓的另一侧嵌设有观察窗。
10.优选的，所述过滤仓的一侧固定连接有开关面板，所述开关面板的一侧开设有驱动电机开关，且驱动电机通过驱动电机开关与外接电源电性连接。
11.与现有技术相比，本实用新型的有益效果是：
12.1、本装置使用时首先通过进水盖将中和溶液倒入到过滤仓的内部，然后使带有酸性气体的氢气通过进气管进入到过滤仓的内部，当氢气到达进气管的底端时通过进气管上的多个气孔排出到进气管的外部并与过滤箱内部的中和溶液进行融合，气孔能够使氢气被筛分成多个体积较小的气泡，通过气泡的作用能够使得氢气与中和溶液融合的更加充分，产生气泡的同时开启驱动电机，驱动电机通过转轴带动搅拌轴进行转动并对中和溶液进行搅拌，通过搅拌轴的搅拌能够进一步提高氢气与中和溶液的融合度，从而有效提高了酸性
气体的去处效率；
13.2、当除酸后的氢气通过第一输气管进入到干燥仓的内部时会与干燥仓内的干燥管进行接触，干燥管的内部填充有大量的干燥剂，干燥剂为生石灰材料，通过干燥管上的多个除湿孔以及干燥剂能够有效将氢气中的湿气进行吸收，进一步提高了氢气的纯度。
附图说明

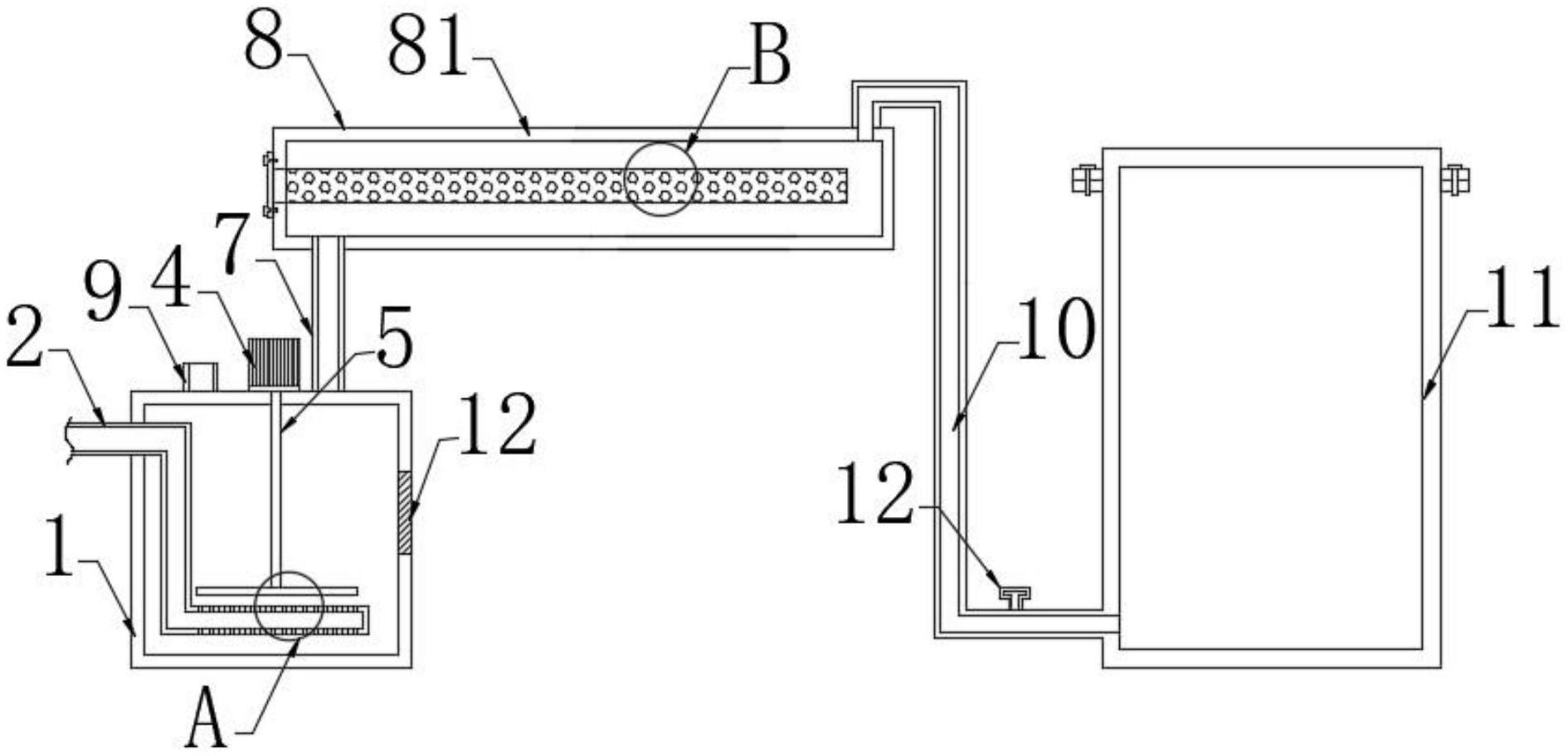

14.图1为本实用新型整体结构示意图；
15.图2为本实用新型图一中a处结构示意图；
16.图3为本实用新型图一中b处结构示意图。
17.图中：1、过滤仓；2、进气管；3、气孔；4、驱动电机；5、转轴；6、搅拌轴；7、第一输气管；8、干燥机构；81、干燥仓；82、干燥管；83、除湿孔；84、干燥剂；9、进水盖；10、第二输气管；11、收集仓；12、阀门；13、观察窗。
具体实施方式
18.为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
19.如图1-3所示，本实用新型提出的一种电解水制氢的氢气收集装置，包括过滤仓1，过滤仓1的一侧穿插设有进气管2，进气管2的端部等距离开设有多个气孔3，气孔3能够将氢气筛分成多个气泡，过滤仓1的顶部固定连接有驱动电机4，驱动电机4的输出端固定连接有转轴5，转轴5的底端固定连接有搅拌轴6，转轴5与搅拌轴6为奥氏体不锈钢，具有优良的抗腐蚀性，过滤仓1顶部的一侧固定连接有第一输气管7，且第一输气管7的内壁与过滤仓1的内壁连通，第一输气管7的顶部固定连接有干燥机构8，过滤仓1顶部的另一侧卡合设有进水盖9,干燥仓81顶部的一侧固定连接有第二输气管10，第二输气管10的一端固定连接有收集仓11，第二输气管10的一侧固定连接有阀门12，过滤仓1的另一侧嵌设有观察窗13，通过观察窗13观察中和溶液的水位(中和溶液为碱性液体，能够中和氢气中的酸性物质)，防止注入过多的中和溶液；
20.如图3所示，干燥仓81的内壁卡合设有干燥管82,干燥管82的表面等距离开设有多个除湿孔83，干燥管82的内壁填充设有干燥剂84，干燥剂84为生石灰，具有很强的吸湿性能。
21.本实用新型的工作原理为：本装置使用时首先通过进水盖9将中和溶液倒入到过滤仓1的内部，然后使带有酸性气体的氢气通过进气管2进入到过滤仓1的内部，当氢气到达进气管2的底端时通过进气管2上的多个气孔3排出到进气管2的外部并与过滤仓1内部的中和溶液进行融合，气孔3能够使氢气被筛分成多个体积较小的气泡，通过气泡的作用能够使得氢气与中和溶液融合的更加充分，产生气泡的同时开启驱动电机4，驱动电机4通过转轴5带动搅拌轴6进行转动并对中和溶液进行搅拌，通过搅拌轴6的搅拌能够进一步提高氢气与中和溶液的融合度，从而有效提高了酸性气体的去处效率；
22.当除酸后的氢气通过第一输气管7进入到干燥仓81的内部时会与干燥仓81内的干
燥管82进行接触，干燥管82的内部填充有大量的干燥剂84，干燥剂84为生石灰材料，通过干燥管82上的多个除湿孔83以及干燥剂84能够有效将氢气中的湿气进行吸收，进一步提高了氢气的纯度。
23.应当理解的是，本实用新型的上述具体实施方式用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。


技术特征：
1.一种电解水制氢的氢气收集装置，包括过滤仓(1)，其特征在于：所述过滤仓(1)的一侧穿插设有进气管(2)，所述进气管(2)的端部等距离开设有多个气孔(3)，所述过滤仓(1)的顶部固定连接有驱动电机(4)，所述驱动电机(4)的输出端固定连接有转轴(5)，所述转轴(5)的底端固定连接有搅拌轴(6)，所述过滤仓(1)顶部的一侧固定连接有第一输气管(7)，且第一输气管(7)的内壁与过滤仓(1)的内壁连通，所述第一输气管(7)的顶部固定连接有干燥机构(8)，所述过滤仓(1)顶部的另一侧卡合设有进水盖(9)。2.根据权利要求1所述的一种电解水制氢的氢气收集装置，其特征在于：所述干燥机构(8)包括干燥仓(81)，所述干燥仓(81)的内壁卡合设有干燥管(82)。3.根据权利要求2所述的一种电解水制氢的氢气收集装置，其特征在于：所述干燥管(82)的表面等距离开设有多个除湿孔(83)，所述干燥管(82)的内壁填充设有干燥剂(84)。4.根据权利要求2所述的一种电解水制氢的氢气收集装置，其特征在于：所述干燥仓(81)顶部的一侧固定连接有第二输气管(10)，所述第二输气管(10)的一端固定连接有收集仓(11)。5.根据权利要求4所述的一种电解水制氢的氢气收集装置，其特征在于：所述第二输气管(10)的一侧固定连接有阀门(12)，所述过滤仓(1)的另一侧嵌设有观察窗(13)。6.根据权利要求1所述的一种电解水制氢的氢气收集装置，其特征在于：所述过滤仓(1)的一侧固定连接有开关面板，所述开关面板的一侧开设有驱动电机开关，且驱动电机(4)通过驱动电机开关与外接电源电性连接。

技术总结
本实用新型涉及氢气收集技术领域，尤其涉及一种电解水制氢的氢气收集装置，其技术方案包括过滤仓，过滤仓的一侧穿插设有进气管，进气管的端部等距离开设有多个气孔，过滤仓的顶部固定连接有驱动电机，驱动电机的输出端固定连接有转轴，转轴的底端固定连接有搅拌轴，过滤仓顶部的一侧固定连接有第一输气管，且第一输气管的内壁与过滤仓的内壁连通，第一输气管的顶部固定连接有干燥机构，过滤仓顶部的另一侧卡合设有进水盖，通过气泡的作用能够使得氢气与中和溶液融合的更加充分，产生气泡的同时开启驱动电机，驱动电机通过转轴带动搅拌轴进行转动并对中和溶液进行搅拌，通过搅拌轴的搅拌能够进一步提高氢气与中和溶液的融合度。拌能够进一步提高氢气与中和溶液的融合度。拌能够进一步提高氢气与中和溶液的融合度。


技术研发人员：田青
受保护的技术使用者：星辉达新能源科技（苏州）有限公司
技术研发日：2023.06.25
