1.本发明涉及光伏发电技术领域，尤其涉及一种具有储能功能的多功能发电设备。


背景技术：

2.光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能，光伏发电设备极为精炼，可靠稳定寿命长、安装维护简便，理论上讲，光伏发电技术可以用于任何需要电源的场合。
3.在重工业加工工厂的房顶安装太阳能板进行光伏发电，可以满足工厂内常规的电源损耗，当用电量低于光伏发电的发电量时，常规的将多余电量储存在电池中的方式不适用重工业加工工厂的使用需求，重工业加工工厂在运行时需要大量的燃料提供热能，同时燃烧产生的二氧化碳也需要进一步处理，故提出一种具有储能功能的多功能发电设备。


技术实现要素：

4.本发明的目的是为了解决现有技术中重工业加工工厂在运行时需要大量的燃料提供热能，同时燃烧产生的二氧化碳也需要进一步处理的问题，而提出的一种具有储能功能的多功能发电设备。
5.为了实现上述目的，本发明采用了如下技术方案：
6.一种具有储能功能的多功能发电设备，包括太阳能板和绝缘基板，所述太阳能板底端通过固定轴连接有两个固定板，所述固定板底端连接有安装板，所述安装板顶端连接有供电器，所述供电器正负极均连接有导线，两个所述导线端部均连接有导电杆，两个所述导电杆底端分别连接有阴极板和阳极板，所述阴极板和阳极板外均设置有容器瓶，两个所述容器瓶之间设置有桥梁组件，两个所述容器瓶顶端均连接有密封板，两个所述密封板顶端均连接有导气管，靠近阴极板一侧的所述导气管端部连接有混合反应器，所述混合反应器通过管道连接有储气罐，靠近阳极板一侧的所述导气管端部连接有储氧罐，所述储气罐和储氧罐内均设置有压力组件，所述储气罐和储氧罐底端均连接有输送管，两个所述输送管底端外侧壁上均设置有阀门，所述输送管端部连接有燃烧炉。
7.优选地，所述太阳能板一侧设置有逆变器，所述太阳能板与逆变器电连接，所述太阳能板底端与固定轴外侧壁固定连接，所述固定轴两端分别与两个固定板侧壁固定连接，所述固定板底端与安装板顶端固定连接。
8.优选地，所述安装板顶端与供电器底端固定连接，所述供电器正负极分别通过两个导线与两个导电杆顶端电连接，两个所述导电杆底端分别与阴极板和阳极板顶端固定连接。
9.优选地，所述桥梁组件是由u形桥梁管和两个离子交换膜板组成，两个所述离子交换膜板侧壁分别与u形桥梁管两端口内侧壁固定连接，两个所述容器瓶相邻侧壁均开设有桥梁孔，所述桥梁孔内侧壁与u形桥梁管端口外侧壁固定连接。
10.优选地，所述容器瓶底端与绝缘基板顶端固定连接，所述绝缘基板底端连接有顶
墙板，所述容器瓶顶端与密封板底端固定连接，两个所述密封板顶端均开设有气孔，两个所述气孔内侧壁与两个导气管一端外侧壁固定连接。
11.优选地，两个所述导气管另一端分别与混合反应器侧壁和储氧罐侧壁固定连接，所述混合反应器底端固定连接有二氧化碳管，所述二氧化碳管底端与燃烧炉顶端固定连接，所述混合反应器通过管道与储气罐侧壁固定连接。
12.优选地，所述压力组件是由压力板、活塞杆和活塞板组成，所述压力板底端与活塞杆顶端固定连接，所述活塞杆底端与活塞板顶端固定连接。
13.优选地，所述储气罐和储氧罐顶端均开设有滑孔，两个所述活塞杆外侧壁分别与储气罐和储氧罐上的滑孔内侧壁滑动连接，两个所述活塞板侧壁分别与储气罐和储氧罐内侧壁滑动连接。
14.优选地，所述储气罐和储氧罐底端均开设有输出孔，两个所述输送管顶端外侧壁分别与两个输出孔内侧壁固定连接，所述输送管底端外侧壁与阀门转动连接，所述输送管底端与燃烧炉侧壁固定连接。
15.相比现有技术，本发明的有益效果为：
16.1、本方案通过阳极板和阴极板的设置，可以将发电产生的多余电能用于对电解液的电解，将电能转化氢气和氧气进行储存，避免多余的发电量被浪费，降低了储能成本。
17.2、本方案通过储气罐和储氧罐的设置，可以将电解产生的氧气单独储存，并将电解产生的氢气与燃烧炉产生的二氧化碳反应生成天然气单独储存，进一步将电能电解产生的氢气氧气转化成可直接利用的能源。
18.3、本方案通过压力组件的设置，可以对储气罐和储氧罐内的天然气和氧气施加恒压，便于将天然气作为燃料资源用于重工业工厂的加工生产，利用氧气作为助燃剂便于碳的完全燃烧，减少资源的浪费。
附图说明

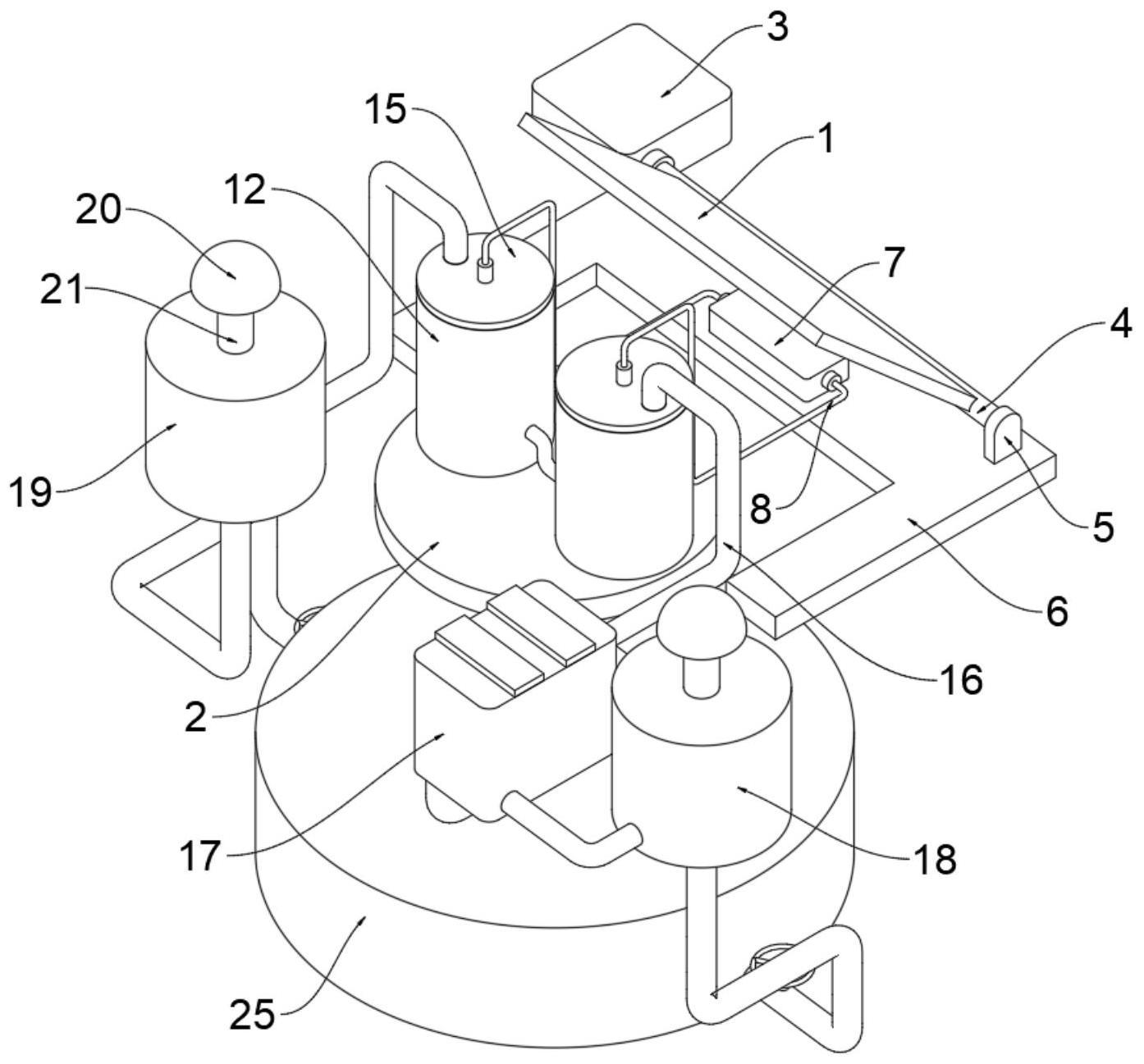

19.图1为本发明提出的一种具有储能功能的多功能发电设备的立体结构示意图一；
20.图2为本发明提出的一种具有储能功能的多功能发电设备的立体结构示意图二；
21.图3为本发明提出的一种具有储能功能的多功能发电设备的立体结构示意图三；
22.图4为本发明提出的一种具有储能功能的多功能发电设备中u形桥梁管和容器瓶连接的结构示意图；
23.图5为本发明提出的一种具有储能功能的多功能发电设备中阳极板和阴极板的结构示意图；
24.图6为本发明提出的一种具有储能功能的多功能发电设备中离子交换膜板的结构示意图；
25.图7为本发明提出的一种具有储能功能的多功能发电设备中压力组件的结构示意图。
26.图中：1、太阳能板；2、绝缘基板；3、逆变器；4、固定轴；5、固定板；6、安装板；7、供电器；8、导线；9、导电杆；10、阴极板；11、阳极板；12、容器瓶；13、u形桥梁管；14、离子交换膜板；15、密封板；16、导气管；17、混合反应器；18、储气罐；19、储氧罐；20、压力板；21、活塞杆；22、活塞板；23、输送管；24、阀门；25、燃烧炉；26、二氧化碳管；27、顶墙板。
具体实施方式
27.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
28.实施例一
29.参照图1-7，一种具有储能功能的多功能发电设备，包括太阳能板1和绝缘基板2，太阳能板1底端通过固定轴4连接有两个固定板5，固定板5底端连接有安装板6，安装板6顶端连接有供电器7，供电器7正负极均连接有导线8，两个导线8端部均连接有导电杆9，两个导电杆9底端分别连接有阴极板10和阳极板11，阴极板10和阳极板11外均设置有容器瓶12，两个容器瓶12之间设置有桥梁组件；
30.进一步地，太阳能板1一侧设置有逆变器3，太阳能板1与逆变器3电连接，太阳能板1底端与固定轴4外侧壁固定连接，固定轴4两端分别与两个固定板5侧壁固定连接，固定板5底端与安装板6顶端固定连接，安装板6顶端与供电器7底端固定连接，供电器7正负极分别通过两个导线8与两个导电杆9顶端电连接，两个导电杆9底端分别与阴极板10和阳极板11顶端固定连接，桥梁组件是由u形桥梁管13和两个离子交换膜板14组成，两个离子交换膜板14侧壁分别与u形桥梁管13两端口内侧壁固定连接，两个容器瓶12相邻侧壁均开设有桥梁孔，桥梁孔内侧壁与u形桥梁管13端口外侧壁固定连接；
31.需要说明的是：将太阳能板1通过固定轴4与两个固定板5进行固定，然后通过固定板5将太阳能板1以一定角度安装固定在安装板6上，安装板6和绝缘基板2均固定安装在房顶的顶墙板27上，太阳能板1在发电的过程中发电量高于用电量时，多余的电能会输送至供电器7，则供电器7正负极通过导线8和导电杆9分别对阳极板11和阴极板10进行电能释放，两个容器瓶12内设置有电解液并通过u形桥梁管13相互连通，在这个过程中电解液中的水会被电解，在阴极板10处生成氢气，在阳极板11处生成氧气，气体生成时会向上移动，u形桥梁管13的结构和两端口内的离子交换膜板14可以隔绝氧气和氢气的交互；
32.采用上述进一步地好处是：这样可以将发电产生的多余电能用于对电解液的电解，将电能转化氢气和氧气进行储存，避免多余的发电量被浪费，降低了储能成本。
33.实施例二
34.参考图1-7，两个容器瓶12顶端均连接有密封板15，两个密封板15顶端均连接有导气管16，靠近阴极板11一侧的导气管16端部连接有混合反应器17，混合反应器17通过管道连接有储气罐18，靠近阳极板10一侧的导气管16端部连接有储氧罐19；
35.进一步地，容器瓶12底端与绝缘基板2顶端固定连接，绝缘基板2底端连接有顶墙板27，容器瓶12顶端与密封板15底端固定连接，两个密封板15顶端均开设有气孔，两个气孔内侧壁与两个导气管16一端外侧壁固定连接，两个导气管16另一端分别与混合反应器17侧壁和储氧罐19侧壁固定连接，混合反应器17底端固定连接有二氧化碳管26，二氧化碳管26底端与燃烧炉25顶端固定连接，混合反应器17通过管道与储气罐18侧壁固定连接；
36.需要说明的是：阴极板10处产生的氢气会通过导气管16进入到混合反应器17内，而下方燃烧炉25烧炭产生的二氧化碳会通过二氧化碳管26进入到混合反应器17内，则混合反应器17会将通入的氢气和二氧化碳混合反应生成天然气，氢气和二氧化碳机器内的混合
反应为现有技术，在此不做过多赘述，生成的天然气通过管道输送至储气罐18内，阳极板11处产生的氧气会通过导气管16进入到储氧罐19内；
37.采用上述进一步地好处是：这样可以将电解产生的氧气单独储存，并将电解产生的氢气与燃烧炉25产生的二氧化碳反应生成天然气单独储存，进一步将电能电解产生的氢气氧气转化成可直接利用的能源。
38.实施例三
39.参考图1-7，储气罐18和储氧罐19内均设置有压力组件，储气罐18和储氧罐19底端均连接有输送管23，两个输送管23底端外侧壁上均设置有阀门24，输送管23端部连接有燃烧炉25；
40.进一步地，压力组件是由压力板20、活塞杆21和活塞板22组成，压力板20底端与活塞杆21顶端固定连接，活塞杆21底端与活塞板22顶端固定连接，储气罐18和储氧罐19顶端均开设有滑孔，两个活塞杆21外侧壁分别与储气罐18和储氧罐19上的滑孔内侧壁滑动连接，两个活塞板22侧壁分别与储气罐18和储氧罐19内侧壁滑动连接，储气罐18和储氧罐19底端均开设有输出孔，两个输送管23顶端外侧壁分别与两个输出孔内侧壁固定连接，输送管23底端外侧壁与阀门24转动连接，输送管23底端与燃烧炉25侧壁固定连接；
41.需要说明的是：压力板20在重量恒定的情况下会通过活塞杆21对活塞板22施加恒定的下压力，则储气罐18和储氧罐19内的活塞板22均会对内部的天然气和氧气施加恒压，在燃烧炉25进行烧炭时，打开储氧罐19上输送管23的阀门24，通入氧气作为助燃剂，便于碳的完全燃烧生成二氧化碳，当储气罐18内储存有较多天然气后，打开储气罐18下方的阀门24，用天然气作为燃料对燃烧炉25进行加热；
42.采用上述进一步地好处是：这样可以将天然气作为燃料资源用于重工业工厂的加工生产，利用氧气作为助燃剂便于碳的完全燃烧，减少资源的浪费。
43.本发明在使用时，将太阳能板1通过固定轴4与两个固定板5进行固定，然后通过固定板5将太阳能板1以一定角度安装固定在安装板6上，安装板6和绝缘基板2均固定安装在房顶的顶墙板27上，太阳能板1在发电的过程中发电量高于用电量时，多余的电能会输送至供电器7，则供电器7正负极通过导线8和导电杆9分别对阳极板11和阴极板10进行电能释放，两个容器瓶12内设置有电解液并通过u形桥梁管13相互连通，在这个过程中电解液中的水会被电解，在阴极板10处生成氢气，在阳极板11处生成氧气，气体生成时会向上移动，u形桥梁管13的结构和两端口内的离子交换膜板14可以隔绝氧气和氢气的交互，这样可以将发电产生的多余电能用于对电解液的电解，将电能转化氢气和氧气进行储存，避免多余的发电量被浪费，降低了储能成本；
44.阴极板10处产生的氢气会通过导气管16进入到混合反应器17内，而下方燃烧炉25烧炭产生的二氧化碳会通过二氧化碳管26进入到混合反应器17内，则混合反应器17会将通入的氢气和二氧化碳混合反应生成天然气，氢气和二氧化碳机器内的混合反应为现有技术，在此不做过多赘述，生成的天然气通过管道输送至储气罐18内，阳极板11处产生的氧气会通过导气管16进入到储氧罐19内，这样可以将电解产生的氧气单独储存，并将电解产生的氢气与燃烧炉25产生的二氧化碳反应生成天然气单独储存，进一步将电能电解产生的氢气氧气转化成可直接利用的能源；
45.压力板20在重量恒定的情况下会通过活塞杆21对活塞板22施加恒定的下压力，则
储气罐18和储氧罐19内的活塞板22均会对内部的天然气和氧气施加恒压，在燃烧炉25进行烧炭时，打开储氧罐19上输送管23的阀门24，通入氧气作为助燃剂，便于碳的完全燃烧生成二氧化碳，当储气罐18内储存有较多天然气后，打开储气罐18下方的阀门24，用天然气作为燃料对燃烧炉25进行加热，这样可以将天然气作为燃料资源用于重工业工厂的加工生产，利用氧气作为助燃剂便于碳的完全燃烧，减少资源的浪费。
46.以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
