1.本实用新型提供一种水电解制氢设备用补水装置，涉及电解水制氢技术领域。


背景技术：

2.水电解制氢是一种较为方便的制取氢气的方法。在装有电解液的电解槽中通入直流电，水分子在电极上发生电化学反应，分解成氢气和氧气。由于电解反应的不断进行，位于电解槽内的水会不断的消耗，如果无法及时的将水加入电解槽内便会影响制氢的正常运行。
3.经检索，公开号为cn217149325u的中国专利公开了一种水电解制氢设备用补水装置，其在电解桶内设置有软板和压力传感器，当电解桶内部有水时，水会把软板给支撑起来，当水在电解桶的内部补满后就把软板顶到顶盖的底部，这时凸块就会与压力传感器进行接触，压力传感器得到一定的压力后就会通过控制箱自动关闭水泵，当水位下降时，压力传感器感受带的压力表变小控制箱就会自动打开水泵，然后自动补水，实现自动补水的操作。
4.虽然上述补水装置实现了自动补水，但仍存在一些不足有待改进：如蓄水箱内设置了过滤网，通过滤孔对水中的杂质进行过滤，但实际中，我们使用的自来水中很少会有比较大的杂质，都是一些肉眼不可见的细微的杂质，单纯使用过滤网很难过滤干净，过滤效果较差，而水中的杂质会影响电解制氢工作的效率；另外，上述补水装置只对电解桶进行自动补水，补水时将蓄水箱内的水补入电解桶内，但是对蓄水箱则没有自动补水的装置，如果蓄水箱内的水量不充足，也很难保证电解桶自动补水的效果，尤其遇到停水的情况，如果停水时蓄水箱内水量充足，可以起到一定的缓冲作用，不至于马上停止电解制氢工作，如果停水时间比较短，完全可以实现制氢工作的连续运行，从而保证工作效率，所以蓄水箱的自动补水也是很有必要的。为此，我们提出一种水电解制氢设备用补水装置。


技术实现要素：

5.为解决上述问题，本实用新型提供一种水电解制氢设备用补水装置，通过第一补水组件、第二补水组件、过滤组件的设置，解决了现有水电解制氢设备用补水装置过滤效果较差、只对电解箱补水不对蓄水箱补水的问题。
6.本实用新型提供一种水电解制氢设备用补水装置，包括底板以及设置在底板上方的电解箱和蓄水箱，所述电解箱连接有第一补水组件，所述蓄水箱连接有第二补水组件，所述电解箱与蓄水箱之间连接有过滤组件，所述过滤组件包括固接在蓄水箱底部外侧的螺纹套筒，所述螺纹套筒螺纹连接有壳体，所述壳体远离螺纹套筒的一端连接连通有出水管、另一端设置有开口，所述开口内侧活动设置有圆盘，所述圆盘一侧开有盲孔、另一侧固接有限位环二和支撑管，所述圆盘内设有排水孔，所述排水孔一端与盲孔相连通，所述支撑管设置在限位环二的内侧，且支撑管外壁均匀开有长圆孔，所述支撑管内活动设置有滤芯，所述壳体靠近出水管的一端内壁固接有限位环一，所述限位环一与出水管同轴设置，所述限位环
一上开有限位孔一，所述限位环二上开有限位孔二，所述限位孔一与限位孔二之间活动设置有碳棒，所述蓄水箱侧壁开有出水口，所述出水口的位置与盲孔相对应。
7.优选的，所述第一补水组件包括第一进水管，所述第一进水管贯穿电解箱顶部侧壁并与电解箱固定连接，所述第一进水管一端连接有第一水位控制阀、另一端固定连接有伸缩软管，所述伸缩软管远离第一进水管的一端连接有旋转接头，所述旋转接头远离伸缩软管的一端与出水管相连接。
8.优选的，所述第二补水组件包括第二进水管，所述第二进水管贯穿蓄水箱顶部侧壁并与蓄水箱固定连接，所述第二进水管一端连接有第二水位控制阀。
9.优选的，所述排水孔绕盲孔周向等角度设置有若干个。
10.优选的，所述圆盘上固接有连接环，所述连接环与盲孔同轴设置，且连接环外壁固接有密封圈，所述连接环活动设置在出水口内侧。
11.优选的，所述壳体一端外壁设置有与螺纹套筒相配合的连接螺纹。
12.优选的，所述蓄水箱底部设置有支架，所述支架设置在底板上。
13.本实用新型的有益效果：
14.本实用新型提供一种水电解制氢设备用补水装置，通过第一补水组件、第二补水组件的设置，可以保证电解箱和蓄水箱内的水量始终充足，尤其是蓄水箱的水量始终充足还可以在停水时起到储备用水的作用；通过过滤组件的设置，可以通过碳棒和滤芯对水中的细微杂质进行过滤，过滤效果好，可以有效减少杂质进入电解箱内，避免杂质影响电解制氢工作的效率。
附图说明

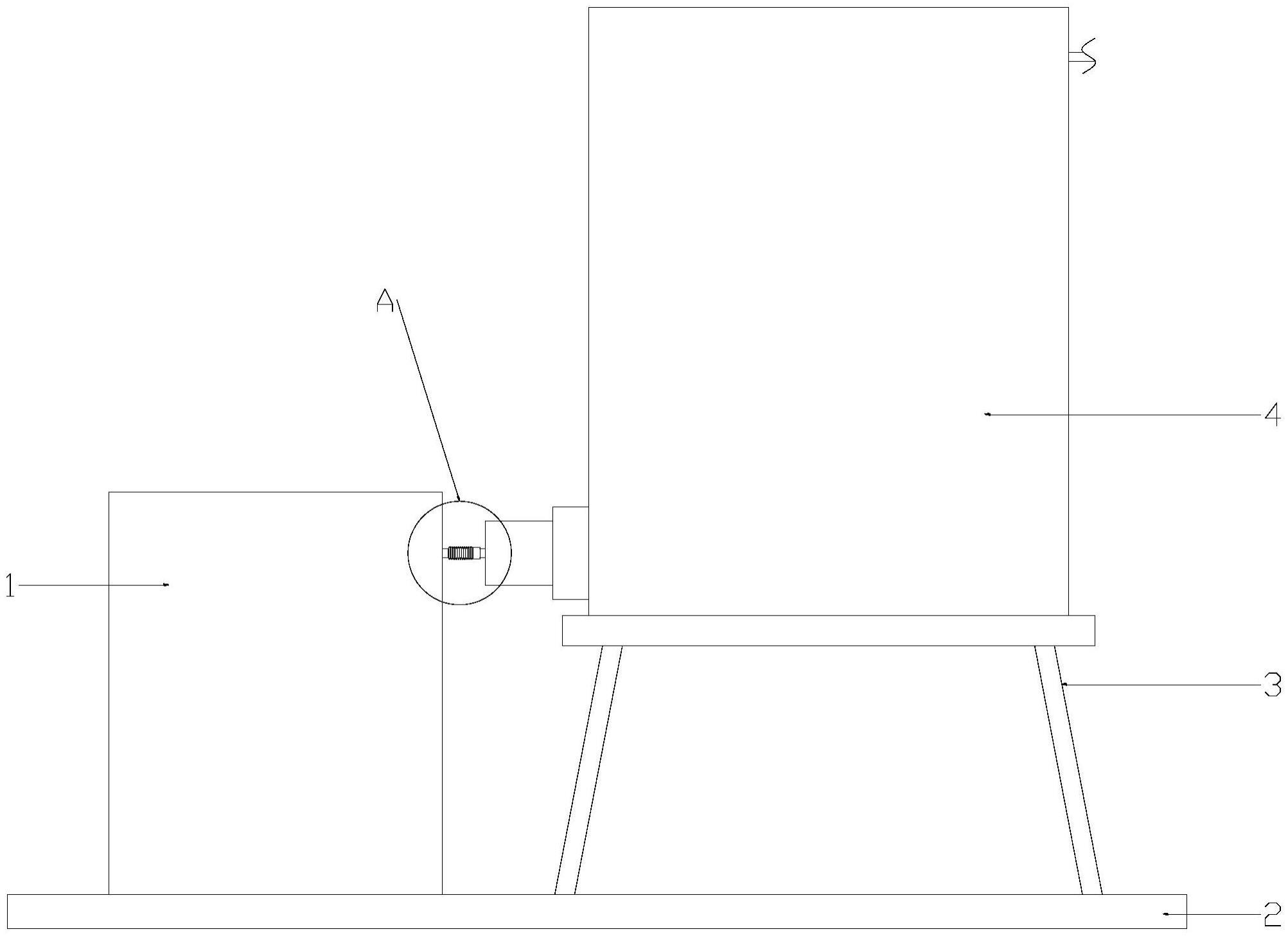

15.图1为本实用新型一种水电解制氢设备用补水装置的整体结构示意图。
16.图2为本实用新型一种水电解制氢设备用补水装置的剖面图。
17.图3为本实用新型一种水电解制氢设备用补水装置的a处放大图。
18.图4为本实用新型一种水电解制氢设备用补水装置的b处放大图。
19.图5为本实用新型一种水电解制氢设备用补水装置的限位环一结构示意图。
20.图6为本实用新型一种水电解制氢设备用补水装置的限位环二结构示意图。
21.图7为本实用新型一种水电解制氢设备用补水装置的支撑管结构示意图。
22.(1、电解箱；2、底板；3、支架；4、蓄水箱；5、第一水位控制阀；6、第一进水管；7、第二水位控制阀；8、第二进水管；9、伸缩软管；10、旋转接头；11、出水管；12、限位环一；13、碳棒；14、长圆孔；15、滤芯；16、排水孔；17、连接环；18、出水口；19、盲孔；20、圆盘；21、限位环二；22、螺纹套筒；23、壳体；24、支撑管；25、限位孔二；26、限位孔一)
具体实施方式
23.下面将结合附图，对本实用新型的优选实施例进行详细的描述。
24.参照图1至图7，本实用新型提供一种水电解制氢设备用补水装置，包括底板2以及设置在底板2上方的电解箱1和蓄水箱4，所述蓄水箱4底部设置有支架3，所述支架3设置在底板2上，所述电解箱1连接有第一补水组件，所述蓄水箱4连接有第二补水组件，所述电解箱1与蓄水箱4之间连接有过滤组件。具体地，第一补水组件用于对电解箱1进行自动补水，
第二补水组件用于对蓄水箱4进行自动补水，过滤组件一端与蓄水箱4底部连通、另一端与第一补水组件相连通，第一补水组件设置在电解箱1的顶部，支架3对蓄水箱4进行支撑并抬高，在蓄水箱4内水压的作用下，第一补水组件打开时，水可以自动向电解箱1内流通并通过过滤组件进行过滤。
25.进一步地，本实用新型中所述过滤组件包括固接在蓄水箱4底部外侧的螺纹套筒22，所述螺纹套筒22螺纹连接有壳体23，所述壳体23一端外壁设置有与螺纹套筒22相配合的连接螺纹，壳体23与螺纹套筒22通过螺纹连接并可拆卸，方便后续对过滤组件进行更换；所述壳体23远离螺纹套筒22的一端连接连通有出水管11、另一端设置有开口，所述开口内侧活动设置有圆盘20，所述圆盘20一侧开有盲孔19、另一侧固接有限位环二21和支撑管24，所述圆盘20内设有排水孔16，所述排水孔16一端与盲孔19相连通，所述蓄水箱4侧壁开有出水口18，所述出水口18的位置与盲孔19相对应，蓄水箱4内的水可以通过出水口18进入盲孔19内，然后通过排水孔16进入壳体23内；所述支撑管24设置在限位环二21的内侧，且支撑管24外壁均匀开有长圆孔14，所述支撑管24内活动设置有滤芯15，本实用新型中的滤芯15可采用超滤膜滤芯，进入壳体23内的水可以通过长圆孔14进入支撑管24内，然后从出水管11排出，水流动过程中，水中杂质被滤芯15滤除；所述壳体23靠近出水管11的一端内壁固接有限位环一12，所述限位环一12与出水管11同轴设置，所述限位环一12上开有限位孔一26，所述限位环二21上开有限位孔二25，所述限位孔一26与限位孔二25之间活动设置有碳棒13，碳棒13一端插入限位孔一26内、另一端插入限位孔二25内，通过限位孔一26和限位孔二25对碳棒13进行固定。具体地，在安装时，先将滤芯15插入支撑管24内，然后将碳棒13插入限位孔一26内，将圆盘20放入壳体23内，并使支撑管24插入限位环一12中心处，碳棒13的另一端对应插入限位孔二25内，然后将壳体23与螺纹套筒22旋转拧紧，圆盘20顶在蓄水箱4侧壁，使碳棒13和支撑管24固定。
26.进一步地，本实用新型中所述第一补水组件包括第一进水管6，所述第一进水管6贯穿电解箱1顶部侧壁并与电解箱1固定连接，所述第一进水管6一端连接有第一水位控制阀5、另一端固定连接有伸缩软管9，所述伸缩软管9远离第一进水管6的一端连接有旋转接头10，所述旋转接头10远离伸缩软管9的一端与出水管11相连接，所述第二补水组件包括第二进水管8，所述第二进水管8贯穿蓄水箱4顶部侧壁并与蓄水箱4固定连接，所述第二进水管8一端连接有第二水位控制阀7。具体地，本实用新型中的第一水位控制阀5和第二水位控制阀7均采用型号为ht-fqf的304不锈钢水位控制器，为现有技术，故其具体结构和安装方法不做赘述，该304不锈钢水位控制器顶部设置有接口，底部设置有感应口和出水端口，当感应口感应不到水面，则出水端口出水，进行补水，当感应口感应到水面，则出水端口不出水；第二进水管8远离第二水位控制阀7的一端与外部自来水管相连通，当蓄水箱4内的水位低于第二水位控制阀7时，即感应口感应不到水面，则会持续出水，直至水位升高与感应口接触，停止出水，从而保证蓄水箱4内水量充足；第一水位控制阀5工作原理与第二水位控制阀7相同，即一旦电解箱1内的水位低于第一水位控制阀5，第一水位控制阀5就会打开，使得蓄水箱4内的水经过过滤组件的过滤后进入电解箱1内，保证电解箱1内的水量充足。
27.进一步地，本实用新型中所述排水孔16绕盲孔19周向等角度设置有若干个。
28.进一步地，本实用新型中所述圆盘20上固接有连接环17，所述连接环17与盲孔19同轴设置，且连接环17外壁固接有密封圈，所述连接环17活动设置在出水口18内侧。具体
地，壳体23与螺纹套筒22旋转拧紧时，连接环17会插入出水口18内，并通过密封圈的设置，使得连接环17与出水口18紧密连接，提升密封性，避免水渗漏。
29.工作原理：本实用新型在使用时，将第二进水管8远离第二水位控制阀7的一端与外部自来水管相连通，并打开水龙头，此时第二水位控制阀7感应不到水面，则会持续向蓄水箱4内注水，而第一水位控制阀5也会因为感应不到水面而打开，使得蓄水箱4内的水通过过滤组件进入第一进水管6，然后从第一水位控制阀5的出水端口排出，向电解箱1内注水，直至水位升高至第一水位控制阀5的感应口处，第一水位控制阀5关闭，同理，当蓄水箱4内的水位升高至第二水位控制阀7的感应口处，第二水位控制阀7关闭。当电解箱1工作，内部水不断被消耗，使得水位下降低于第一水位控制阀5的感应口时，第一水位控制阀5打开，蓄水箱4内的水注入电解箱1进行补水，蓄水箱4内的水位下降低于第二水位控制阀7的感应口时，第二水位控制阀7打开，外部水源注入蓄水箱4内，从而始终保证电解箱1和蓄水箱4内的水量充足。
30.水流经过过滤组件时，会经过碳棒13吸附掉水中细微的杂质，然后经过滤芯15进一步进行过滤，从而减少杂质进入电解箱1。出水管11与旋转接头10可拆卸，壳体23与螺纹套筒22可拆卸，圆盘20与壳体23可拆卸，从而方便对滤芯15和碳棒13进行更换。
31.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
