1.本实用新型涉及电泳技术领域，特别是涉及一种电泳流水线。


背景技术：

2.电泳是电泳现象的简称，指的是带电颗粒在电场作用下，向着与其电性相反的电极移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术，电泳已日益广泛地应用于分析化学、生物化学、临床化学、毒剂学、药理学、免疫学、微生物学、食品化学等各个领域，其中电泳流水线可以应用于汽车喷涂技术领域。
3.电泳流水线在完成对产品的电泳后需要进行烘干，而现有的流水线中烘干效率不高，在烘干作业中有与流水线的移动方式，容易造成产品局部烘干不到位，同时使用的烘干热气直接排放造成能量的浪费。
4.因此亟需提供一种电泳流水线来解决上述问题。


技术实现要素：

5.本实用新型所要解决的技术问题是现有的流水线中烘干效率不高，在烘干作业中有与流水线的移动方式，容易造成产品局部烘干不到位，同时使用的烘干热气直接排放造成能量的浪费。
6.为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种电泳流水线，包括固定底壳，所述固定底壳的顶部固定连接有支撑隔板，所述支撑隔板的顶部四周固定连接有循环保温机构；
7.所述支撑隔板的一侧固定连接有排液管，所述支撑隔板的顶部中心固定连接有支撑固定板，所述支撑固定板的内部安装有驱动机构；
8.所述循环保温机构的一侧设置有烘干箱，所述循环保温机构顶部在靠近烘干箱的一侧固定连接有废气收集管道，所述废气收集管道上安装有抽气泵，所述废气收集管道在远离循环保温机构的一端固定连接有过滤箱。
9.本实用型进一步设置为：所述循环保温机构包括固定连接在支撑隔板顶部四周的保温外壳和固定内壳，所述保温外壳和固定内壳的一侧后端转动连接有弧形转动门。
10.通过上述技术方案，在使用时，通过烘干箱不断的向固定内壳的内部输出热气，进而提高其内部的温度，将驱动机构上的产品进行烘干，热气在穿过产品后，通过两个条形通孔进入保温外壳和固定内壳的内部，进而实现保温，提高了废气的热量利用率，最后通过抽气泵抽出通过废气收集管道进入过滤箱排出。
11.本实用型进一步设置为：所述支撑隔板顶部在保温外壳和固定内壳之间和固定内壳的内部一侧开设有两个通孔。
12.通过上述技术方案，保证了在固定内壳内部以及在保温外壳和固定内壳之间热气产生液化的水滴会通过两个通孔进入固定底壳的内部，最后通过排液管排出。
13.本实用型进一步设置为：所述保温外壳和固定内壳的一侧均开设有与烘干箱相对
应的矩形通孔，且固定内壳在靠近弧形转动门一侧的前后两面均开设有条形通孔。
14.通过上述技术方案，保证了烘干箱可以将热气穿过保温外壳和固定内壳送至固定内壳的内部，同时条形通孔保证热气进入保温外壳和固定内壳的内部实现热量利用保温。
15.本实用型进一步设置为：所述保温外壳顶部在保温外壳和固定内壳之间开设有与废气收集管道相对应的通孔。
16.通过上述技术方案，保证了最后利用的热气通过废气收集管道可以排出。
17.本实用型进一步设置为：所述驱动机构包括固定连接在支撑固定板顶部一侧的驱动电机，所述支撑固定板的顶部两侧均设置有转动齿轮，两个所述转动齿轮之间安装有传动链条，所述传动链条上安装有多个安装架。
18.通过上述技术方案，打开弧形转动门即可完成产品在多个安装架的安装和拆卸。
19.本实用型进一步设置为：所述驱动电机的输出端与对应的转动齿轮固定连接。
20.通过上述技术方案，驱动电机带动对应的转动齿轮转动，进而通过传动链条带动另一转动齿轮转动，实现对多个产品的循环移动。
21.本实用新型的有益效果如下：
22.1.本实用新型通过设计驱动机构实现了对多个产品的循环移动，再配合通过烘干箱来对固定内壳内部进行输出热气，可以很大程度的提高烘干效率，且产品烘干的更加均匀；
23.2.本实用新型通过设计保温外壳和固定内壳，热气在穿过产品后，通过两个条形通孔进入保温外壳和固定内壳的内部，进而实现保温，提高了废气的热量利用率。
附图说明

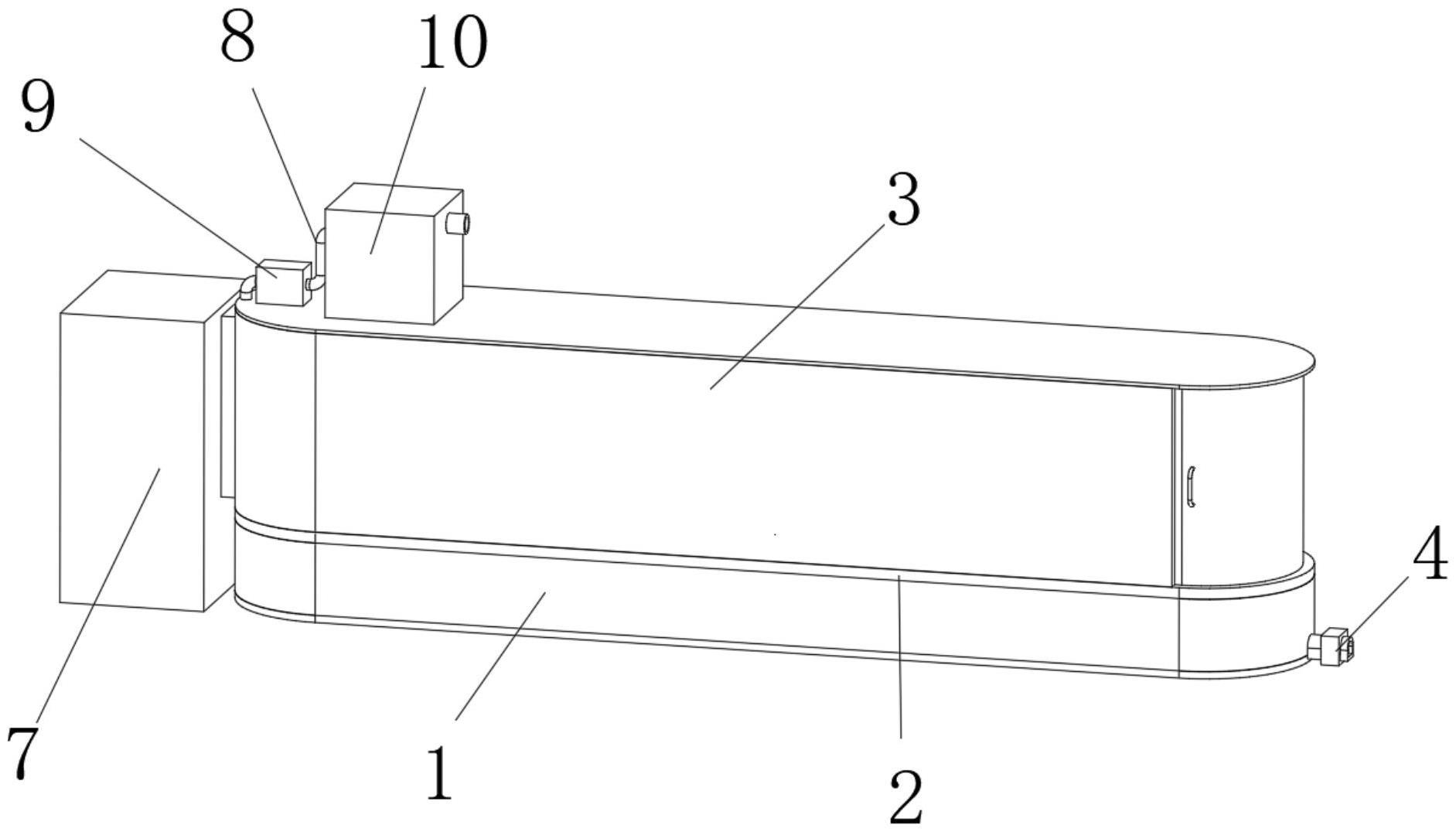

24.图1为本实用新型的立体图；
25.图2为本实用新型的剖视图；
26.图3为本实用新型的内部结构图；
27.图4为本实用新型的循环保温机构结构图；
28.图5为本实用新型的驱动机构结构图。
29.图中：1、固定底壳；2、支撑隔板；3、循环保温机构；301、保温外壳；302、固定内壳；303、弧形转动门；4、排液管；5、支撑固定板；6、驱动机构；601、驱动电机；602、转动齿轮；603、传动链条；604、安装架；7、烘干箱；8、废气收集管道；9、抽气泵；10、过滤箱。
具体实施方式
30.下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。
31.请参阅图1-图4，一种电泳流水线，包括固定底壳1，固定底壳1的顶部固定连接有支撑隔板2，支撑隔板2的顶部四周固定连接有循环保温机构3，循环保温机构3包括固定连接在支撑隔板2顶部四周的保温外壳301和固定内壳302，保温外壳301和固定内壳302的一侧后端转动连接有弧形转动门303，在使用时，通过烘干箱7不断的向固定内壳302的内部输出热气，进而提高其内部的温度，将驱动机构6上的产品进行烘干，热气在穿过产品后，通过
两个条形通孔进入保温外壳301和固定内壳302的内部，进而实现保温，提高了废气的热量利用率，最后通过抽气泵9抽出通过废气收集管道8进入过滤箱10排出，支撑隔板2顶部在保温外壳301和固定内壳302之间和固定内壳302的内部一侧开设有两个通孔，保证了在固定内壳302内部以及在保温外壳301和固定内壳302之间热气产生液化的水滴会通过两个通孔进入固定底壳1的内部，最后通过排液管4排出，保温外壳301和固定内壳302的一侧均开设有与烘干箱7相对应的矩形通孔，且固定内壳302在靠近弧形转动门303一侧的前后两面均开设有条形通孔，保证了烘干箱7可以将热气穿过保温外壳301和固定内壳302送至固定内壳302的内部，同时条形通孔保证热气进入保温外壳301和固定内壳302的内部实现热量利用保温，保温外壳301顶部在保温外壳301和固定内壳302之间开设有与废气收集管道8相对应的通孔，保证了最后利用的热气通过废气收集管道8可以排出；
32.如图1-图5所示，支撑隔板2的一侧固定连接有排液管4，支撑隔板2的顶部中心固定连接有支撑固定板5，支撑固定板5的内部安装有驱动机构6，驱动机构6包括固定连接在支撑固定板5顶部一侧的驱动电机601，支撑固定板5的顶部两侧均设置有转动齿轮602，两个转动齿轮602之间安装有传动链条603，传动链条603上安装有多个安装架604，打开弧形转动门303即可完成产品在多个安装架604的安装和拆卸，驱动电机601的输出端与对应的转动齿轮602固定连接，驱动电机601带动对应的转动齿轮602转动，进而通过传动链条603带动另一转动齿轮602转动，实现对多个产品的循环移动；
33.如图1-图5所示，循环保温机构3的一侧设置有烘干箱7，循环保温机构3顶部在靠近烘干箱7的一侧固定连接有废气收集管道8，废气收集管道8上安装有抽气泵9，废气收集管道8在远离循环保温机构3的一端固定连接有过滤箱10。
34.本实用新型在使用时，打开弧形转动门303将产品安装在多个安装架604上，而后关闭弧形转动门303，驱动电机601带动对应的转动齿轮602转动，进而通过传动链条603带动另一转动齿轮602转动，实现对多个产品的循环移动，同时通过烘干箱7不断的向固定内壳302的内部输出热气，进而提高其内部的温度，将驱动机构6上的产品进行烘干，热气在穿过产品后，通过两个条形通孔进入保温外壳301和固定内壳302的内部，进而实现保温，提高了废气的热量利用率，最后通过抽气泵9抽出通过废气收集管道8进入过滤箱10排出。
35.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
