1.本实用新型属于彩灯装饰技术领域,特指一种彩灯装饰件的卡接结构。
背景技术:2.随着人们生活水平的提高,在节假日时会用很多装饰灯来展现节日的气氛,各种各样的造型灯饰装扮着大街小巷。市场上开发出了具有一定柔性的led光源,通过将该柔性的led光源应用到装饰灯中形成各种各样的造型以满足不同的氛围需求。led皮线灯是柔性led光源的一种,led皮线灯具有绝缘性好,可以在户外使用,外型美观,产品款式多样,抗拉伸耐腐蚀性强等优点,然而,现有将led皮线灯与装饰件相结合形成多种造型的灯串结构颇为复杂,装配效率低,企业的生产成本高,因而亟需对led皮线灯和饰件的结合固定做进一步改良。
技术实现要素:3.本实用新型的目的是提供一种结构合理且简单,连接稳定,装饰件与彩灯连接座之间拆装方便的彩灯装饰件的卡接结构。
4.本实用新型的目的是这样实现的:
5.一种彩灯装饰件的卡接结构,包括彩灯连接座和连接在彩灯连接座上的装饰件,所述彩灯连接座的周侧向外延伸成型有连接筒,所述连接筒的周侧设置有至少两个限位板,所述连接筒的内侧设置有限位台阶,所述限位台阶位于限位板的下方,所述装饰件的周侧设置有限位卡环,所述限位卡环上设置有便于限位板通过的通槽,所述限位卡环的上下两侧面分别与限位板和限位台阶抵接。
6.在上述的彩灯装饰件的卡接结构中,所述限位板为四个,且均布在连接筒的周侧。
7.在上述的彩灯装饰件的卡接结构中,所述连接筒为喇叭状结构。
8.在上述的彩灯装饰件的卡接结构中,所述通槽的槽宽h大于限位板的宽度h。
9.在上述的彩灯装饰件的卡接结构中,所述限位板的上侧面设置有导向圆角一。
10.在上述的彩灯装饰件的卡接结构中,所述限位卡环的下侧面设置有导向圆角二。
11.在上述的彩灯装饰件的卡接结构中,所述彩灯连接座包括彩灯固定杆和装饰件连接座,所述彩灯固定杆的上端部设置至少两个限位凸起,所述彩灯固定杆上还设置有限位环,且所述限位环位于限位凸起的下方,所述装饰件连接座的内侧设置有与限位凸起配合适应的限位卡槽,所述限位卡槽的一端设置有便于限位凸起伸入的限位通槽。
12.在上述的彩灯装饰件的卡接结构中,所述限位卡槽的另一端设置有便于限位凸起卡入的卡接槽。
13.在上述的彩灯装饰件的卡接结构中,所述卡接槽的一侧设置有限位坡。
14.在上述的彩灯装饰件的卡接结构中,所述限位坡背向卡接槽的一侧设置有圆弧过渡部。
15.本实用新型相比现有技术突出且有益的技术效果是:
16.本实用新型的装饰件上设置有限位卡环,装饰件通过限位卡环旋转后卡在限位台阶与限位板之间,连接拆装方便,两者连接稳定。
附图说明
17.图1是本实用新型的结构简图。
18.图2是本实用新型的剖视图。

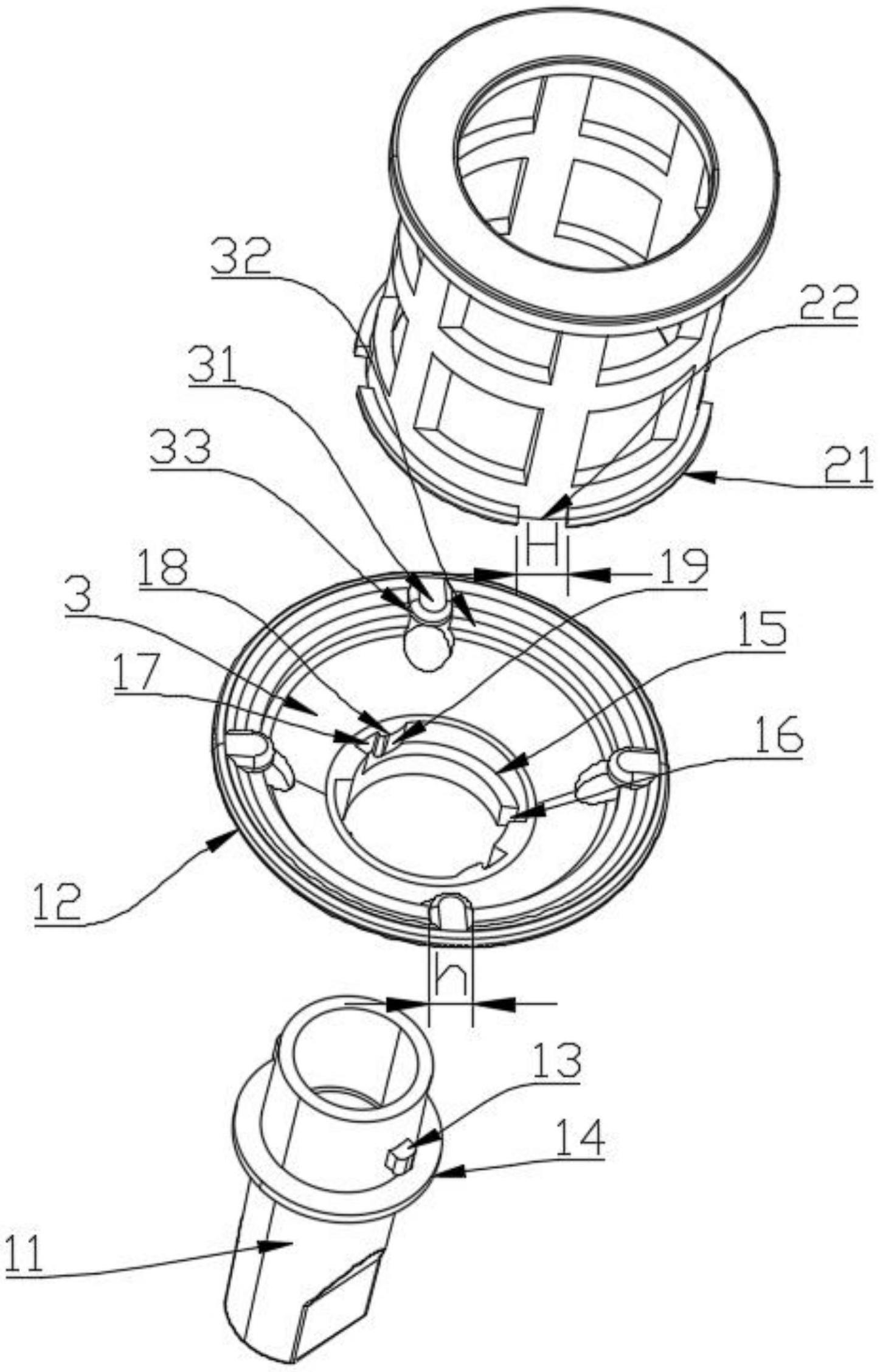

19.图3是本实用新型的爆炸图。
20.图4是本实用新型装饰件的结构示意图。
21.1-彩灯连接座;2-装饰件;3-连接筒;11-彩灯固定杆;12-装饰件连接座;13-限位凸起;14-限位环;15-限位卡槽;16-限位通槽;17-卡接槽;18-限位坡;19-圆弧过渡部;21-限位卡环;22-通槽;31-限位板;32-限位台阶;33-导向圆角一;34-导向圆角二。
具体实施方式
22.下面结合附图以具体实施例对本实用新型作进一步描述:
23.如图1-4所示:一种彩灯装饰件的卡接结构,包括彩灯连接座1和连接在彩灯连接座1上的装饰件2,所述彩灯连接座1的周侧向外延伸成型有连接筒3,所述连接筒3的周侧设置有至少两个限位板31,所述连接筒3的内侧设置有限位台阶32,所述限位台阶32位于限位板31的下方,所述装饰件2的周侧设置有限位卡环21,所述限位卡环21上设置有便于限位板31通过的通槽22,所述限位卡环21的上下两侧面分别与限位板31和限位台阶32抵接,装饰件上设置有限位卡环,装饰件通过限位卡环旋转后卡在限位台阶与限位板之间,连接拆装方便,两者连接稳定。
24.在上述的彩灯装饰件的卡接结构中,所述限位板31为四个,且均布在连接筒3的周侧,具体的,这样是为了提高彩灯连接座与装饰件的连接稳定性。
25.在上述的彩灯装饰件的卡接结构中,所述连接筒3为喇叭状结构,且连接筒内侧壁为光滑面,能够折射一部分灯珠发射出的光,提高灯的亮度。
26.在上述的彩灯装饰件的卡接结构中,所述通槽22的槽宽h大于限位板31的宽度h,这样是为了方便装饰件与彩灯连接座的安装和拆卸。
27.在上述的彩灯装饰件的卡接结构中,所述限位板31的上侧面设置有导向圆角一33,具体的,这样是为了方便装饰件插入彩灯连接座。
28.在上述的彩灯装饰件的卡接结构中,所述限位卡环21的下侧面设置有导向圆角二34,具体的,这样是进一步方便装饰件插入彩灯连接座。
29.在上述的彩灯装饰件的卡接结构中,所述彩灯连接座1包括彩灯固定杆11和装饰件连接座12,所述彩灯固定杆11的上端部设置至少两个限位凸起13,所述彩灯固定杆11上还设置有限位环14,且所述限位环14位于限位凸起13的下方,所述装饰件连接座12的内侧设置有与限位凸起13配合适应的限位卡槽15,限位卡槽为两处,且相对称设置,所述限位卡槽15的一端设置有便于限位凸起13伸入的限位通槽16,所述限位卡槽15的另一端设置有便于限位凸起13卡入的卡接槽17,设计的卡接槽则是为了起到限制限位凸起移动的作用,保证彩灯固定杆与装饰件连接座的连接稳定性,彩灯固定杆与装饰件连接座连接时,限位环与装饰件连接座抵接,且限位凸起卡在卡接槽内。
30.在上述的彩灯装饰件的卡接结构中,所述卡接槽17的一侧设置有限位坡18,所述限位坡18背向卡接槽17的一侧设置有圆弧过渡部19,具体的,设计的圆弧过渡部是为了方便限位凸起顺利的卡入卡接槽内。
31.上述实施例仅为本实用新型的较佳实施例,并非依此限制本实用新型的保护范围,故:凡依本实用新型的结构、形状、原理所做的等效变化,均应涵盖于本实用新型的保护范围之内。
技术特征:1.一种彩灯装饰件的卡接结构,包括彩灯连接座(1)和连接在彩灯连接座(1)上的装饰件(2),其特征在于:所述彩灯连接座(1)的周侧向外延伸成型有连接筒(3),所述连接筒(3)的周侧设置有至少两个限位板(31),所述连接筒(3)的内侧设置有限位台阶(32),所述限位台阶(32)位于限位板(31)的下方,所述装饰件(2)的周侧设置有限位卡环(21),所述限位卡环(21)上设置有便于限位板(31)通过的通槽(22),所述限位卡环(21)的上下两侧面分别与限位板(31)和限位台阶(32)抵接。2.根据权利要求1所述的彩灯装饰件的卡接结构,其特征在于:所述限位板(31)为四个,且均布在连接筒(3)的周侧。3.根据权利要求2所述的彩灯装饰件的卡接结构,其特征在于:所述连接筒(3)为喇叭状结构。4.根据权利要求1或2或3所述的彩灯装饰件的卡接结构,其特征在于:所述通槽(22)的槽宽h大于限位板(31)的宽度h。5.根据权利要求4所述的彩灯装饰件的卡接结构,其特征在于:所述限位板(31)的上侧面设置有导向圆角一(33)。6.根据权利要求4所述的彩灯装饰件的卡接结构,其特征在于:所述限位卡环(21)的下侧面设置有导向圆角二(34)。7.根据权利要求1或2或3或5或6所述的彩灯装饰件的卡接结构,其特征在于:所述彩灯连接座(1)包括彩灯固定杆(11)和装饰件连接座(12),所述彩灯固定杆(11)的上端部设置至少两个限位凸起(13),所述彩灯固定杆(11)上还设置有限位环(14),且所述限位环(14)位于限位凸起(13)的下方,所述装饰件连接座(12)的内侧设置有与限位凸起(13)配合适应的限位卡槽(15),所述限位卡槽(15)的一端设置有便于限位凸起(13)伸入的限位通槽(16)。8.根据权利要求7所述的彩灯装饰件的卡接结构,其特征在于:所述限位卡槽(15)的另一端设置有便于限位凸起(13)卡入的卡接槽(17)。9.根据权利要求8所述的彩灯装饰件的卡接结构,其特征在于:所述卡接槽(17)的一侧设置有限位坡(18)。10.根据权利要求9所述的彩灯装饰件的卡接结构,其特征在于:所述限位坡(18)背向卡接槽(17)的一侧设置有圆弧过渡部(19)。
技术总结本实用新型是一种彩灯装饰件的卡接结构,属于彩灯装饰技术领域,其包括彩灯连接座和连接在彩灯连接座上的装饰件,所述彩灯连接座的周侧向外延伸成型有连接筒,所述连接筒的周侧设置有至少两个限位板,所述连接筒的内侧设置有限位台阶,所述限位台阶位于限位板的下方,所述装饰件的周侧设置有限位卡环,所述限位卡环上设置有便于限位板通过的通槽,所述限位卡环的上下两侧面分别与限位板和限位台阶抵接,本实用新型的目的是提供一种结构合理且简单,连接稳定,装饰件与彩灯连接座之间拆装方便的彩灯装饰件的卡接结构。彩灯装饰件的卡接结构。彩灯装饰件的卡接结构。
技术研发人员:卢卫强
受保护的技术使用者:浙江三杰工艺品有限公司
技术研发日:2023.05.29
技术公布日:2023/10/27
