一种可拆卸式led植物照明灯具
技术领域
1.本实用新型涉及照明灯具技术领域，具体为一种可拆卸式led植物照明灯具。


背景技术：

2.随着led灯行业的蓬勃发展，led灯逐渐的对人们生活的方方面面产生影响，现如今，led灯不单单给人们起到照明的作用，还对植物的生长方面起到了一定的影响，植物生长过程中需要有充足的光照条件，光照条件满足的情况下植物才能有较好的长势，这就需要用到led灯来对植物进行补光照明现有技术中，植物照明灯具之间的距离都是固定的不可调节，灯具之间的距离对照射的强度和面积有一定影响，光源聚拢密集光照的面积就小一些，光照强度就强一些，反之光照面积就大一点，光照强度弱一点，而光照的强弱对植物的生长有着密切的影响。


技术实现要素：

3.本实用新型的目的在于提供一种可拆卸式led植物照明灯具，以解决上述背景技术中提出植物照明灯具之间的距离都是固定的不可调节的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种可拆卸式led植物照明灯具。包括安装板，所述安装板外侧固定安装有电机，所述电机输出端固定安装有螺纹杆，所述螺纹杆上活动安装有滑块一，所述安装板上与螺纹杆同一水平面上平行安装有两个固定杆，两个所述固定杆上滑动安装有滑块二和滑块三，所述滑块一、滑块二和滑块三底部活动安装有灯管。
5.优选的，所述滑块一两端滑动安装在固定杆上，所述滑块二和滑块三中间开设有圆孔，所述螺纹杆从圆孔中穿过。
6.优选的，所述滑块一、滑块二和滑块三底部开设有滑槽，所述滑槽内滑动安装有滑条，所述滑条底部固定安装有灯管。
7.优选的，所述滑槽为“t”型，所述滑条与滑槽相适配。
8.优选的，所述滑块一、滑块二和滑块三之间通过伸缩杆连接，所述伸缩杆的一端固定安装在安装板顶部。
9.与现有技术相比，本实用新型的有益效果是：通过安装螺纹杆和滑块，实现了对灯管之间距离的调节，可以根据植物生长需要，对灯光照射面积和灯光强弱进行调节，通过开设滑槽和安装滑条，有利于方便灯管的拆卸安装，哪个灯管坏了可直接更换维修，不需要更换所有灯管，减少成本，通过安装固定杆，对滑块起到了限位支撑作用，防止滑块位移，使灯管安装更牢固，通过安装伸缩杆，对滑块之间起到连接作用，螺纹杆上的滑块移动，带动其他滑块一起移动，调节灯管之间的距离。
附图说明

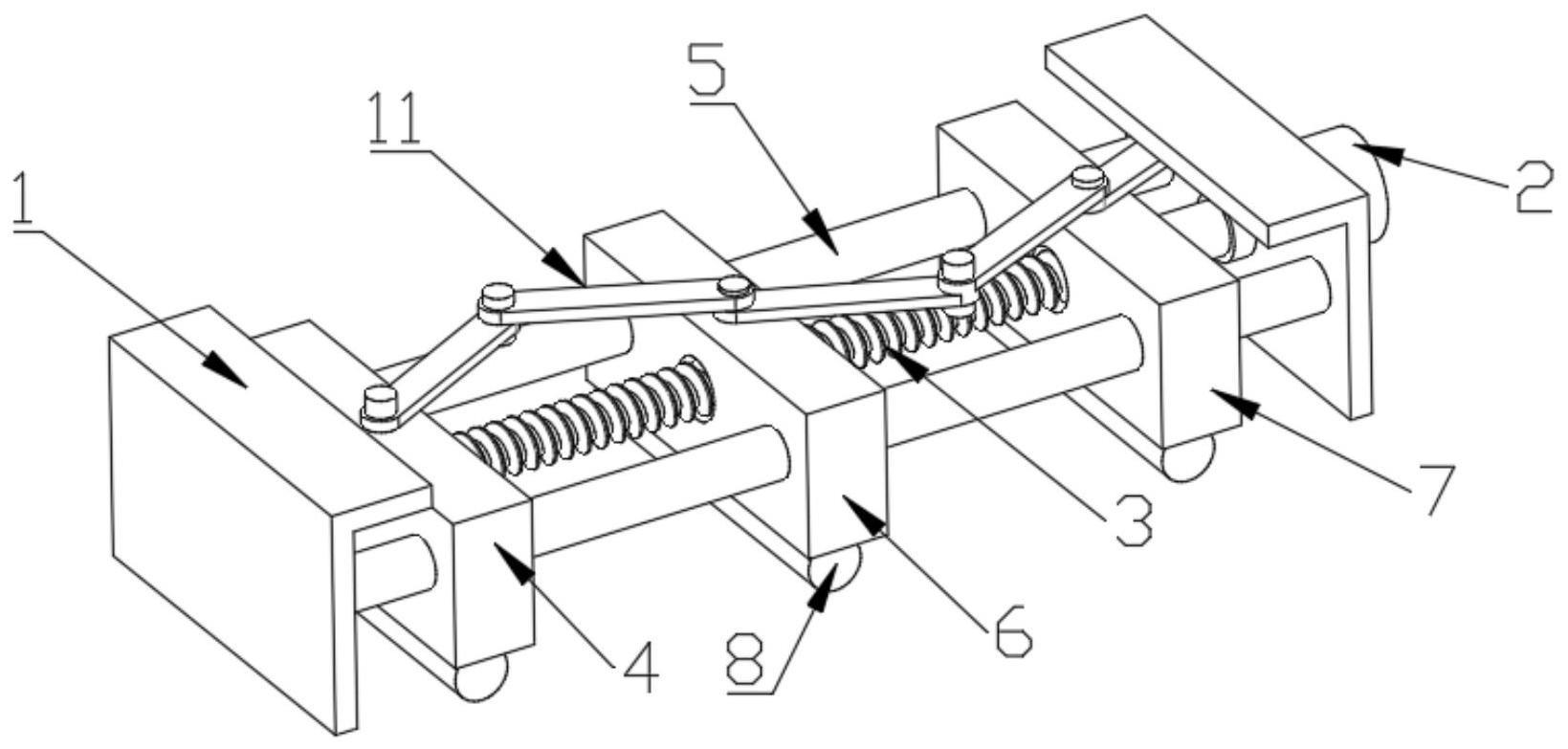

10.图1为一种可拆卸式led植物照明灯具整体结构的示意图；
11.图2为一种可拆卸式led植物照明灯具灯管结构示意图；
12.图3为一种可拆卸式led植物照明灯具滑槽示意图。
13.图中：1、安装板；2、电机；3、螺纹杆；4、滑块一；5、固定杆；6、滑块二；7、滑块三；8、灯管；9、滑槽；10、滑条；11、伸缩杆。
具体实施方式
14.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
15.本实用新型提供一种技术方案：一种可拆卸式led植物照明灯具，包括安装板1，安装板1外侧固定安装有电机2，电机输出端固定安装有螺纹杆3，螺纹杆3上活动安装有滑块一4，安装板1上与螺纹杆3同一水平面上平行安装有两个固定杆5，电机2提供动力输出，螺纹杆3转动，螺纹杆3上的滑块一4转动，固定杆5对滑块一4起到限位作用，防止滑块一4位移。
16.两个固定杆5上滑动安装有滑块二6和滑块三7，滑块一4两端滑动安装在固定杆5上，滑块二6和滑块三7中间开设有圆孔，螺纹杆3从圆孔中穿过，滑块一4、滑块二6和滑块三7之间通过伸缩杆11连接，伸缩杆11的一端固定安装在安装板1顶部，对伸缩杆11起到牵引作用，滑块一4在螺纹杆3上转动，滑块一4、滑块二6和滑块三7底部活动安装有灯管8，通过伸缩杆11带动滑块二6和滑块三7在固定杆5上滑动，调节滑块之间的距离，伸缩杆11由多个连杆组成，两个连接杆之间通过铰链连接，两个连杆之间折叠角度越大两个滑块之间的距离越大，反之连杆之间折叠角度越小，两个滑块之间距离越小，固定杆5对滑块一4、滑块二6和滑块三7起到限位稳定的作用，防止偏移，使灯管8安装更牢固，实现了对灯管8之间距离的调节，可以根据植物生长需要，对灯光照射面积和灯光强弱进行调节。
17.滑块一4、滑块二6和滑块三7底部活动安装有灯管8，滑块一4、滑块二6和滑块三7底部开设有滑槽9，滑槽9内滑动安装有滑条10，滑条10底部固定安装有灯管8，滑槽9为“t”型，滑条10与滑槽9相适配，有利于方便灯管8的拆卸安装，拆卸安装灯管8直接将滑槽9内的滑条10抽出取下灯管8或插入滑槽9安装灯管8，哪个灯管8坏了可直接更换维修，不需要更换所有灯管8，减少成本。
18.工作原理：
19.启动电机2，电机2提供动力输出，螺纹杆3转动，螺纹杆3上的滑块一4在螺纹杆3上滑动，滑块一4带动滑块二6和滑块三7滑动，根据植物生长调节灯管8之间的距离，拆卸安装灯管8直接将滑槽9内的滑条10抽出取下灯管8或插入滑槽9安装灯管8。
20.以上所述，仅为本实用新型较佳的具体实施方案，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种可拆卸式led植物照明灯具，其特征在于，包括安装板(1)，所述安装板(1)外侧固定安装有电机(2)，所述电机输出端固定安装有螺纹杆(3)，所述螺纹杆(3)上活动安装有滑块一(4)，所述安装板(1)上与螺纹杆(3)同一水平面上平行安装有两个固定杆(5)，两个所述固定杆(5)上滑动安装有滑块二(6)和滑块三(7)，所述滑块一(4)、滑块二(6)和滑块三(7)底部活动安装有灯管(8)。2.根据权利要求1所述的一种可拆卸式led植物照明灯具，其特征在于：所述滑块一(4)两端滑动安装在固定杆(5)上，所述滑块二(6)和滑块三(7)中间开设有圆孔，所述螺纹杆(3)从圆孔中穿过。3.根据权利要求1所述的一种可拆卸式led植物照明灯具，其特征在于：所述滑块一(4)、滑块二(6)和滑块三(7)底部开设有滑槽(9)，所述滑槽(9)内滑动安装有滑条(10)，所述滑条(10)底部固定安装有灯管(8)。4.根据权利要求3所述的一种可拆卸式led植物照明灯具，其特征在于：所述滑槽(9)为“t”型，所述滑条(10)与滑槽(9)相适配。5.根据权利要求1所述的一种可拆卸式led植物照明灯具，其特征在于：所述滑块一(4)、滑块二(6)和滑块三(7)之间通过伸缩杆(11)连接，所述伸缩杆(11)的一端固定安装在安装板(1)顶部。

技术总结
本实用新型涉及注塑机加工用混料技术领域，具体为一种可拆卸式led植物照明灯具。包括安装板，所述安装板外侧固定安装有电机，所述电机输出端固定安装有螺纹杆，所述螺纹杆上活动安装有滑块一，所述安装板上与螺纹杆同一水平面上平行安装有两个固定杆，两个所述固定杆上滑动安装有滑块二和滑块三，所述滑块一、滑块二和滑块三底部活动安装有灯管。该可拆卸式led植物照明灯具，通过安装螺纹杆和滑块，实现了对灯管之间距离的调节，可以根据植物生长需要，对灯光照射面积和灯光强弱进行调节，通过开设滑槽和安装滑条，有利于方便灯管的拆卸安装，哪个灯管坏了可直接更换维修，不需要更换所有灯管，减少成本。减少成本。减少成本。


技术研发人员：杨颖晖 张必法
受保护的技术使用者：深圳市中科诺捷科技有限公司
技术研发日：2023.05.29
技术公布日：2023/10/27
