一种可分离式led灯板结构的制作方法
一种可分离式led灯板结构
技术领域
1.本实用新型特别涉及一种可分离式led灯板结构。


背景技术:

2.led灯板作为灯具的核心部件,在led灯板实际生产中,led灯珠往往按一种规格布置在铝基板上,但是普遍铝基板却是生产为一个整块整体,进而,在分布的led灯珠之间会存在较多的空白铝基板作为连接部件存在,那么就会浪费较多的材料,使得led灯板的整体使用率不高,且一个led灯板只能应用于一处,而无法做到按光照需求做出合并或拆分的应用。
3.因而需提供一种可分离式led灯板结构对上述提出的问题进行改进。


技术实现要素:

4.针对上述现有技术存在的缺陷,本实用新型要解决的技术问题是:提供一种可分离式led灯板结构。
5.一种可分离式led灯板结构,包括第一灯板与第二灯板,所述第一灯板上开设有供第二灯板嵌合安装的连接腔,所述第一灯板上位于连接腔内间隔外凸有若干第一凸部,在若干第一凸部上一一对应设置有第一led灯珠,所述第二灯板上位于若干相邻的第一凸部之间一一对应设置有第二凸部,在第二凸部上设置有第二led灯珠。
6.在一种实施例中,所述第二灯板的形状与所述连接腔的形状相同,且第二灯板通过摩擦镶嵌卡接于连接腔内。
7.在一种实施例中,所述第二灯板的形状与所述连接腔的形状相同,所述第二灯板与所述第一灯板之间连接有能在外力作用下相互剥离的预切缝。
8.在一种实施例中,所述第一灯板包括由外向内依次间隔设置的第一灯环与第二灯环,所述第一灯环与第二灯环之间连接有连接条,所述连接腔形成于所述第一灯环、第二灯环与连接条之间,若干第一凸部分别沿圆周分布于第一灯环内侧与第二灯环内外侧。
9.在一种实施例中,所述第一灯环与所述第二灯环呈同中心设置。
10.在一种实施例中,所述第二灯环具有一缺口,通过所述缺口以使第二灯环外形形成优弧状。
11.综上所述,本实用新型相对于现有技术其有益效果是:
12.本实用新型通过两个独立的第一灯板与第二灯板的可拆卸嵌合,以使可形成整体使用或分体使用的led灯板;
13.再通过第一灯板上的若干第一凸部与第二灯板上的若干第二凸部依次交错嵌合,且led灯珠一一分布于若干第一凸部与若干第二凸部上,进而以增强两灯板处于组合使用状态时的led灯珠紧凑性,增强光亮度;而当两灯板分离单独使用时,分别位于其上相邻led灯珠之间的间隔间距仅为一个第一凸部或一个第二凸部的间隔,从而有效保证分离应用时灯板的光亮度,同时有效减少相邻led灯珠之间的留白连接,节约材料成本。
附图说明

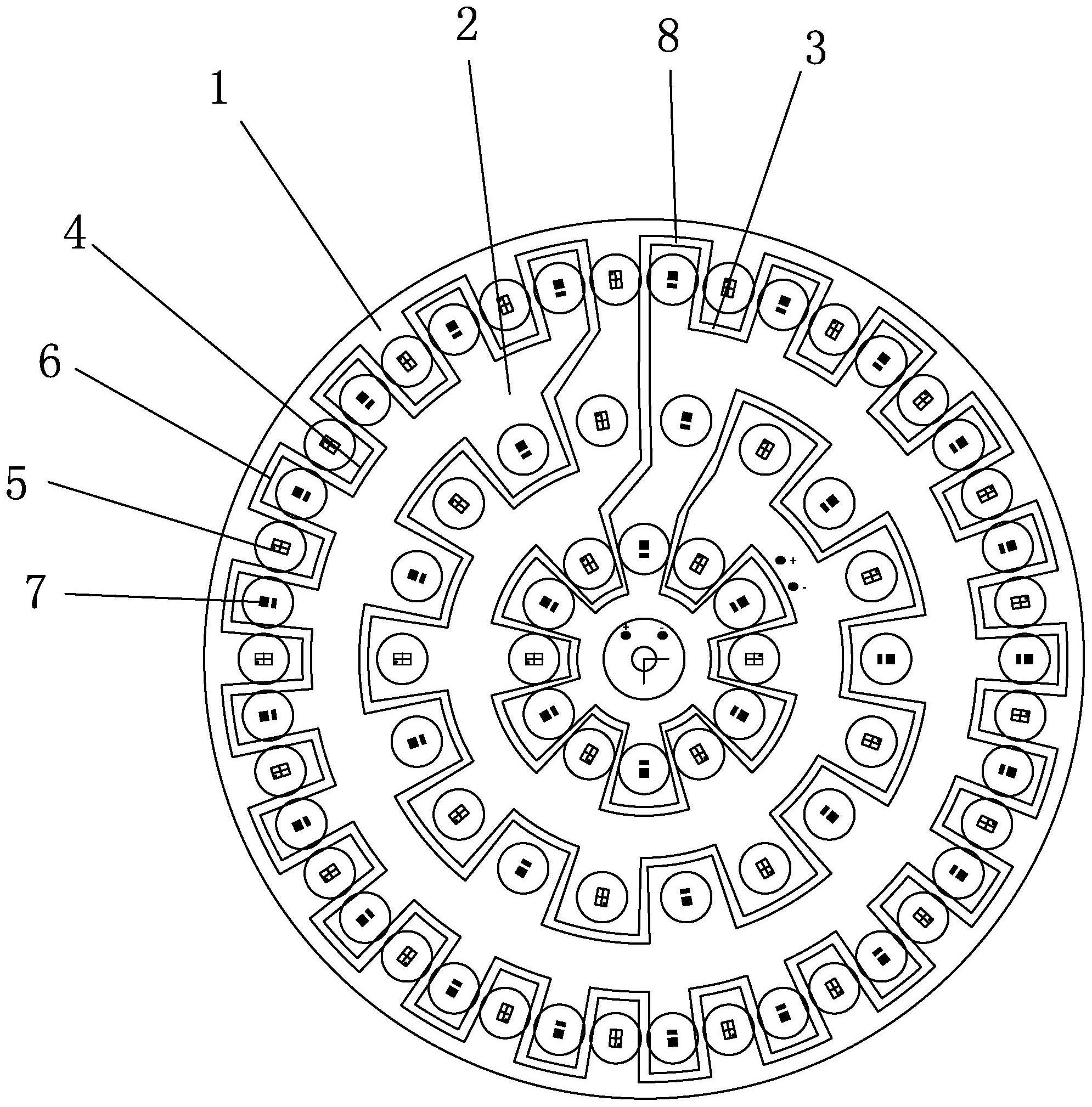

14.图1为本实用新型一个实施例中一种可分离式led灯板结构的组合状态示意图;
15.图2为本实用新型一个实施例中拆分状态的第一灯板平面结构示意图;
16.图3为本实用新型一个实施例中拆分状态的第二灯板平面结构示意图。
具体实施方式
17.下面结合附图说明和具体实施方式对本实用新型作进一步描述:
18.如图1至3所出示的,本实用新型的实施例较佳地提供一种可分离式led灯板结构,包括第一灯板1与第二灯板2,所述第一灯板1上开设有供第二灯板2嵌合安装的连接腔3,所述第一灯板1上位于连接腔3内间隔外凸有若干第一凸部4,在若干第一凸部4上一一对应设置有第一led灯珠5,所述第二灯板2上位于若干相邻的第一凸部4之间一一对应设置有第二凸部6,在第二凸部6上设置有第二led灯珠7。
19.具体的,通过两个独立的第一灯板与第二灯板的可拆卸嵌合,以使可形成整体使用或分体使用的led灯板;再通过第一灯板上的若干第一凸部与第二灯板上的若干第二凸部依次交错嵌合,且led灯珠一一分布于若干第一凸部与若干第二凸部上,进而以增强两灯板处于组合使用状态时的led灯珠紧凑性,增强光亮度;而当两灯板分离单独使用时,分别位于其上相邻led灯珠之间的间隔间距仅为一个第一凸部或一个第二凸部的间隔,从而有效保证分离应用时灯板的光亮度,同时有效减少相邻led灯珠之间的留白连接,节约材料成本。
20.进一步地,在一种实施例中,所述第二灯板2的形状与所述连接腔3的形状相同,且第二灯板2通过摩擦镶嵌卡接于连接腔3内。具体的,第二灯板与第一灯板之间可通过摩擦嵌合固定成一整体。
21.进一步地,在另一种实施例中,所述第二灯板2的形状与所述连接腔3的形状相同,所述第二灯板2与所述第一灯板1之间连接有能在外力作用下相互剥离的预切缝8。具体的,第一灯板与第二灯板之间可以在切割时预留一部分材料形成连接,其它位置则形成间隙,形成预切缝,这样有了这些材料的连接,在整体使用时,两个灯板是连接在一起的,当需要分开使用时,只需要稍微用力沿预切缝分离即可分离成两个灯板。
22.进一步地,所述第一灯板1包括由外向内依次间隔设置的第一灯环11与第二灯环12,所述第一灯环11与第二灯环12之间连接有连接条13,所述连接腔3形成于所述第一灯环11、第二灯环12与连接条13之间,若干第一凸部4分别沿圆周分布于第一灯环11内侧与第二灯环12内外侧。
23.具体的,第一灯板包括通过连接条相互连接的第一灯环与第二灯环,进而,通过第一灯环与第二灯环的形状限制,作为与第二灯板形状相同的连接腔同步形成环状结构,进而位于连接腔内的若干第一凸部的第一led灯珠与若干第二凸部上的第二led灯珠呈沿圆周依次交错排布,以至于两led灯板处于整体的嵌合状态时,位于同一圆环参考线上的若干led灯珠能紧密排布,从而减少相邻led灯珠之间的留白疏离,以增强整体光亮度,且两led灯板分离时,相邻led灯珠的间隔仅为一个第一凸部或一个第二凸部的宽度间距,以保证分离使用时led灯板的光亮度,同时减少了留白连接。
24.进一步地,所述第一灯环11与所述第二灯环12呈同中心设置。
25.进一步地,所述第二灯环12具有一缺口,通过所述缺口以使第二灯环12外形形成优弧状。
26.以上显示和描述了本实用新型的基本原理和主要特征以及本实用新型的优点,本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征:
1.一种可分离式led灯板结构,包括第一灯板(1)与第二灯板(2),其特征在于:所述第一灯板(1)上开设有供第二灯板(2)嵌合安装的连接腔(3),所述第一灯板(1)上位于连接腔(3)内间隔外凸有若干第一凸部(4),在若干第一凸部(4)上一一对应设置有第一led灯珠(5),所述第二灯板(2)上位于若干相邻的第一凸部(4)之间一一对应设置有第二凸部(6),在第二凸部(6)上设置有第二led灯珠(7)。2.根据权利要求1所述的一种可分离式led灯板结构,其特征在于:所述第二灯板(2)的形状与所述连接腔(3)的形状相同,且第二灯板(2)通过摩擦镶嵌卡接于连接腔(3)内。3.根据权利要求1所述的一种可分离式led灯板结构,其特征在于:所述第二灯板(2)的形状与所述连接腔(3)的形状相同,所述第二灯板(2)与所述第一灯板(1)之间连接有能在外力作用下相互剥离的预切缝(8)。4.根据权利要求1至3任一项所述的一种可分离式led灯板结构,其特征在于:所述第一灯板(1)包括由外向内依次间隔设置的第一灯环(11)与第二灯环(12),所述第一灯环(11)与第二灯环(12)之间连接有连接条(13),所述连接腔(3)形成于所述第一灯环(11)、第二灯环(12)与连接条(13)之间,若干第一凸部(4)分别沿圆周分布于第一灯环(11)内侧与第二灯环(12)内外侧。5.根据权利要求4所述的一种可分离式led灯板结构,其特征在于:所述第一灯环(11)与所述第二灯环(12)呈同中心设置。6.根据权利要求4所述的一种可分离式led灯板结构,其特征在于:所述第二灯环(12)具有一缺口,通过所述缺口以使第二灯环(12)外形形成优弧状。

技术总结
本实用新型公开一种可分离式led灯板结构,包括第一灯板与第二灯板,第一灯板上开设有供第二灯板嵌合安装的连接腔,所述第一灯板上位于连接腔内间隔外凸有若干第一凸部,在若干第一凸部上一一对应设置有第一led灯珠,所述第二灯板上位于若干相邻的第一凸部之间一一对应设置有第二凸部,在第二凸部上设置有第二led灯珠。若干第一凸部与第二灯板上的若干第二凸部依次交错嵌合,以增强两灯板处于组合使用状态时的led灯珠紧凑性,增强光亮度;而当两灯板分离单独使用时,分别位于其上相邻led灯珠之间的间隔间距仅为一个第一凸部或一个第二凸部的间隔,从而有效保证分离应用时灯板的光亮度,同时有效减少相邻led灯珠之间的留白连接,节约材料成本。节约材料成本。节约材料成本。


技术研发人员:陈炜强 陈锡锐 刘玉清
受保护的技术使用者:中山市炜泰照明科技有限公司
技术研发日:2023.05.29
技术公布日:2023/10/27
