1.本实用新型涉及变压器柜技术领域，具体为一种变压器柜。


背景技术：

2.变压器柜有室内和室外两类，都是用于安装变压器及其一些附属设备的，变压器柜对设备起到一定的保护作用，在安全上实现了物理硬隔离。
3.经检索，中国专利号cn202222528580.4公开了一种变压器柜，它具体包括柜体，所述柜体的顶部固定安装有顶板，所述顶板上对称开设有出风孔，工人进行搬运安装作业时将容纳在柜体内的车轮折叠展开同时将凹槽内的把手折叠展开，因此工人手握把手并在车轮的作用下能轻松的将变压器柜进行位置转移，有效解决了工人在雨雪天气时不好搬运安装变压器柜的问题。
4.但该变压器柜仍具有以下不足之处，变压器柜仅通过挡板上的两个风扇进行散热，散热效果并不佳，容易导致变压器柜内部的温度过高，影响变压器的使用，同时到遇到高空抛物时，不能对变压器柜进行有效的保护。


技术实现要素：

5.本实用新型的目的在于提供一种变压器柜，多方位的对变压器本体进行风冷散热，提高了散热的效果，通过散热管循环的冷却液将变压器本体的热量吸收，对变压器本体进一步散热，对高空抛物进行有效的缓冲，从而对柜体进行有效的保护，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种变压器柜，包括柜体，所述柜体底部的四周均固定连接有自锁式万向轮，所述柜体内腔的底部栓接有水箱，所述水箱的顶部栓接有安装板，所述安装板的顶部栓接有变压器本体，所述柜体内腔的顶部设置有散热组件。
7.优选的，所述散热组件包括电机、第一旋转轴、主动齿轮、从动齿轮、第二旋转轴、主动轮、从动轮、第三旋转轴和扇叶，所述电机栓接于柜体内腔右侧的顶部，所述电机的输出轴固定连接有第一旋转轴，所述第一旋转轴的左侧通过轴承有柜体内腔左侧的顶部转动连接，所述第一旋转轴表面的中心处键连接有主动齿轮，所述主动齿轮的底部啮合有从动齿轮，所述从动齿轮的内腔键连接有第二旋转轴，所述柜体内腔背面的顶部栓接有固定板，且固定板的顶部通过转套与第二旋转轴的表面转动连接，所述第一旋转轴表面的两侧均键连接有主动轮，所述主动轮的表面通过皮带传动连接有从动轮，所述从动轮的内腔键连接有第三旋转轴，所述第三旋转轴的外侧通过轴承与柜体内腔的两侧转动连接，所述第二旋转轴的底部与第三旋转轴的内侧均栓接有扇叶。
8.优选的，所述柜体内腔底部的右侧栓接有水泵，所述水泵的进水口连通有进水管，且进水管的左端贯穿至水箱的内腔，所述水泵的出水口连通有排水管，且排水管的顶端连通有散热管，所述安装板的顶部开设有凹槽，且凹槽的内腔与散热管的表面卡接，所述散热
管远离排水管的一端与水箱顶部的左侧连通，所述水箱左侧的顶部连通有加水管，所述散热管的顶部与变压器本体的底部接触。
9.优选的，所述柜体两侧的顶部和底部均设置有框体，所述框体的外侧从上至下均依次开设有散热槽，所述框体的内腔栓接有过滤网。
10.优选的，所述柜体顶部的四周均栓接有箱体，所述箱体内腔的底部固定连接有弹簧，且弹簧的顶部固定连接有支撑杆，所述支撑杆的顶部贯穿箱体并栓接有顶板，所述柜体顶部的两侧均栓接有减震器，所述减震器的顶部与顶板的底部栓接。
11.优选的，所述箱体内腔的两侧均开设有滑槽，所述滑槽的内腔滑动连接有滑块，且滑块相向的一侧与支撑杆两侧的底部栓接。
12.与现有技术相比，本实用新型的有益效果是：
13.1、本实用新型提供一种变压器柜，通过电机、第一旋转轴、主动齿轮、从动齿轮、第二旋转轴、主动轮、从动轮、第三旋转轴和扇叶的配合，通过在变压器本体的顶部和两侧设置扇叶，多方位的对变压器本体进行风冷散热，提高了散热的效果，通过水泵、散热管和凹槽的配合，通过散热管循环的冷却液将变压器本体的热量吸收，对变压器本体进一步散热。
14.2、本实用新型提供一种变压器柜，通过箱体、弹簧、减震器、支撑杆和顶板的配合，对高空抛物进行有效的缓冲，从而对柜体进行有效的保护。
附图说明

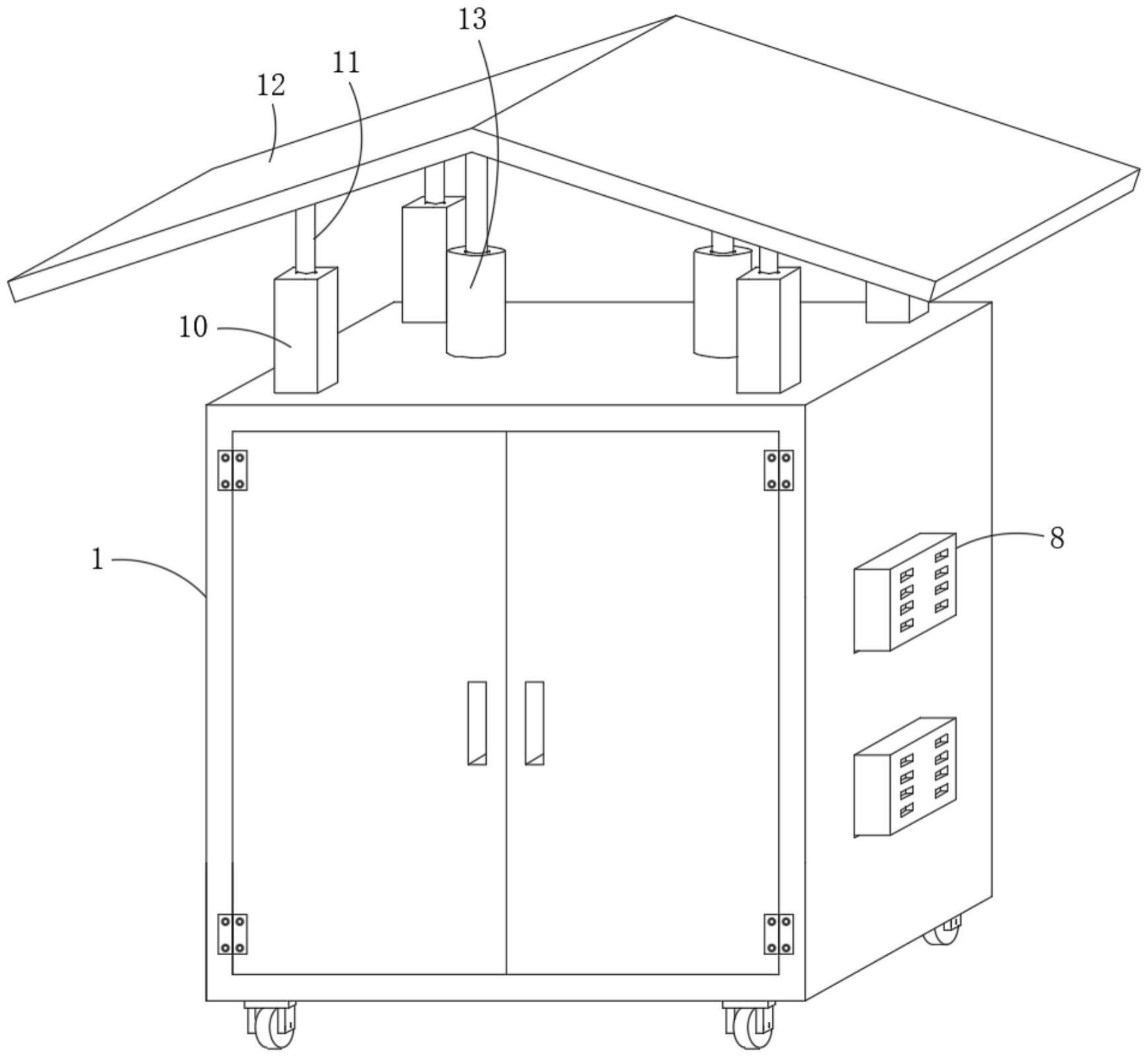

15.图1为本实用新型的整体结构示意图；
16.图2为本实用新型的柜体结构剖视图；
17.图3为本实用新型的安装板结构俯视图；
18.图4为本实用新型的图2所示a处结构放大图；
19.图5为本实用新型的图2所示b处结构放大图；
20.图6为本实用新型的图2所示c处结构放大图。
21.图中标号：1、柜体；2、水箱；3、安装板；4、变压器本体；5、散热组件；51、电机；52、第一旋转轴；53、主动齿轮；54、从动齿轮；55、第二旋转轴；56、主动轮；57、从动轮；58、第三旋转轴；59、扇叶；6、水泵；7、散热管；8、框体；9、过滤网；10、箱体；11、支撑杆；12、顶板；13、减震器；14、滑槽。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.本实用新型提供了如图1～6所示的一种变压器柜，包括柜体1，柜体1底部的四周均固定连接有自锁式万向轮，柜体1内腔的底部栓接有水箱2，水箱2的顶部栓接有安装板3，安装板3的顶部栓接有变压器本体4，柜体1内腔的顶部设置有散热组件5。
24.散热组件5包括电机51、第一旋转轴52、主动齿轮53、从动齿轮54、第二旋转轴55、主动轮56、从动轮57、第三旋转轴58和扇叶59，电机51栓接于柜体1内腔右侧的顶部，电机51
的输出轴固定连接有第一旋转轴52，第一旋转轴52的左侧通过轴承有柜体1内腔左侧的顶部转动连接，第一旋转轴52表面的中心处键连接有主动齿轮53，主动齿轮53的底部啮合有从动齿轮54，从动齿轮54的内腔键连接有第二旋转轴55，柜体1内腔背面的顶部栓接有固定板，且固定板的顶部通过转套与第二旋转轴55的表面转动连接，第一旋转轴52表面的两侧均键连接有主动轮56，主动轮56的表面通过皮带传动连接有从动轮57，从动轮57的内腔键连接有第三旋转轴58，第三旋转轴58的外侧通过轴承与柜体1内腔的两侧转动连接，第二旋转轴55的底部与第三旋转轴58的内侧均栓接有扇叶59，使用者开启电机51，电机51带动第一旋转轴52转动，第一旋转轴52带动主动齿轮53转动，从而主动齿轮53带动从动齿轮54转动，进而从动齿轮54带动第二旋转轴55转动，同时第一旋转轴52带动主动轮56转动，主动轮56带动从动轮57转动，从而从动轮57带动第三旋转轴58转动，此时第二旋转轴55和第三旋转轴58带动扇叶59转动，从三个方向对变压器本体4进行吹风散热。
25.柜体1内腔底部的右侧栓接有水泵6，水泵6的进水口连通有进水管，且进水管的左端贯穿至水箱2的内腔，水泵6的出水口连通有排水管，且排水管的顶端连通有散热管7，安装板3的顶部开设有凹槽，且凹槽的内腔与散热管7的表面卡接，散热管7远离排水管的一端与水箱2顶部的左侧连通，水箱2左侧的顶部连通有加水管，散热管7的顶部与变压器本体4的底部接触，使用者开启水泵6，水泵6将水箱2内的冷却液输送到散热管7内，散热管7中的冷却液将变压器本体4散发的热量吸收，对变压器本体4进行散热，随后冷却液输送回水箱2内，循环使用。
26.柜体1两侧的顶部和底部均设置有框体8，框体8的外侧从上至下均依次开设有散热槽，框体8的内腔栓接有过滤网9，使柜体1内部与外界的空气连通，同时阻挡灰尘进入柜体1内。
27.柜体1顶部的四周均栓接有箱体10，箱体10内腔的底部固定连接有弹簧，且弹簧的顶部固定连接有支撑杆11，支撑杆11的顶部贯穿箱体10并栓接有顶板12，柜体1顶部的两侧均栓接有减震器13，减震器13的顶部与顶板12的底部栓接，当有高空抛物时，物体带动顶板12向下移动，此时顶板12带动支撑杆11向下移动并对弹簧挤压，对顶板12进行缓冲，减震器13减缓弹簧复位时的震荡，对柜体1进行保护，同时挡板起到挡雨的作用。
28.箱体10内腔的两侧均开设有滑槽14，滑槽14的内腔滑动连接有滑块，且滑块相向的一侧与支撑杆11两侧的底部栓接，对支撑杆11限位，从而对顶板12进行限位，辅助顶板12进行升降。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
