1.本实用新型设计清洗装置，具体涉及一种手术钳清洁检查辅助装置。


背景技术：

2.消毒供应中心是医院内各种无菌物品的供应单位，它担负着医疗器材的清洗、包装、消毒灭菌和供应工作。
3.在医疗器材在清洗后，均需要在检查清洗是否到位后，再分类进行包装，以备手术时用，但是，现有的医疗器材的清洁检查，大多数均靠人工进行检查。在检查的过程中，为了检查到位，需要将医疗器材进行正面、反面、张开、合拢多部分进行检查，此种操作，特别容易对操作者造成意外伤害。特别时手术钳，由于手术钳具有刃口、钳子尖部，在检查过程中，划伤操作者的风险进一步提高。


技术实现要素：

4.针对现有技术存在的不足，本实用新型要解决的技术问题是提供一种手术钳清洁检查辅助装置，辅助用于对清洗后的手术签进行检查，减少人工检查过程中对操作者的伤害。
5.为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种手术钳清洁检查辅助装置，包括
6.间歇式水平输送机构，所述间歇式水平输送机构用于存载手术钳并能将所述手术钳向前输送；
7.翻转机构，用于将所述间歇式水平输送机构上的手术钳180度翻转后放置在所述间歇式水平输送机构上；及
8.撑合机构，有两组，两组所述撑合机构沿着所述间歇式水平输送机构的输送方向间隔设置，并位于所述翻转机构的左右两侧，所述撑合机构能在所述间歇式水平输送机构暂停过程中，将所述间歇式水平输送机构上的所述手术钳撑开后合拢。
9.进一步地，所述间歇式水平输送机构为多个链条平行设置的链条式间歇输送机构，所述手术钳置于所述链条上，且所述手术钳的手柄位于相邻的两个所述链条之间，所述撑合机构位于所述手柄的正下方，所述撑合机构能从所述间歇输送机构的两个链条之间的缝隙穿过后与所述手术钳的手柄连接，通过所述手术钳的手柄驱动所述手术钳撑开或合拢。
10.进一步地，所述撑合机构包括升降驱动源、连杆和两组驱动组件，所述升降驱动源位于所述间歇式水平输送机构的下方，所述连杆沿着所述间歇式水平输送机构的输送方向横向设置，并与所述升降驱动源的伸缩轴连接，所述升降驱动源能驱动所述连杆垂直于所述间歇式水平输送机构升降，每个所述驱动组件包括一个驱动杆，两个所述驱动杆竖直设置，并相对的位于所述连杆的两端，且两个所述驱动杆从下至上呈相向的倾斜状态，每个所述驱动杆上开设有沿着垂直于所述间歇式水平输送机构输送方向、前后贯通的滑槽，所述
手术钳的手柄能分别卡设在同侧的所述滑槽内并能沿着所述滑槽上下滑动。
11.进一步地，所述撑合机构还包括锁紧螺钉，所述驱动杆的底端与所述连杆滑动连接，所述锁紧螺钉螺纹在所述驱动杆上，旋转所述锁紧螺钉，能使所述驱动杆的端部能与所述导轨的侧壁抵接。
12.进一步地，所述驱动杆的顶端为尖锐形。
13.进一步地，所述翻转机构包括旋转动力源和旋转盘组，所述旋转盘组设置在所述旋转动力源的旋转轴上，所述旋转盘组包括多个旋转盘，多个所述旋转盘同轴间隔设置组成所述旋转盘组，且多个所述旋转盘与多个所述链条交错设置，所述旋转动力源能驱动所述旋转盘在垂直于所述间歇式水平输送机构的输送平面内旋转，所述旋转盘组开设相对的开设有两个暂存仓，且所述间歇式水平输送机构穿过所述暂存仓
14.本实用新型的有益效果：
15.上述手术钳清洁检查辅助装置，使用时，先将手术钳间隔均匀的放置间歇式水平输送机构上，间歇式水平输送机构间隙的输送手术钳前进，在间歇式水平输送机构暂停时，撑合机构将位于其位置处的手术钳撑开后合拢，在撑开后合拢过程中，操作者可观察手术钳正面，对手术钳正面进行检查，将清洗不到位手术钳捡出，随时间歇式水平输送机构继续输送手术钳前进，随后被翻转机构80度翻转，并通过间歇式水平输送机构继续前进，在间歇式水平输送机构暂停时，第二组撑合机构将位于其位置处的手术钳撑开后合拢，在撑开后合拢过程中，操作者可观察手术钳反面，对手术钳反面进行检查，并将清洗不到位手术钳捡出。最后，清洗合格手术钳被输送至统一位置进行包装。
16.采用上述手术钳清洁检查辅助装置，通过翻面、撑开、合拢，辅助医护人员对手术钳进行检查，从而避免医护人员与手术钳接触，进而避免医护人员受到不必要的伤害。
附图说明

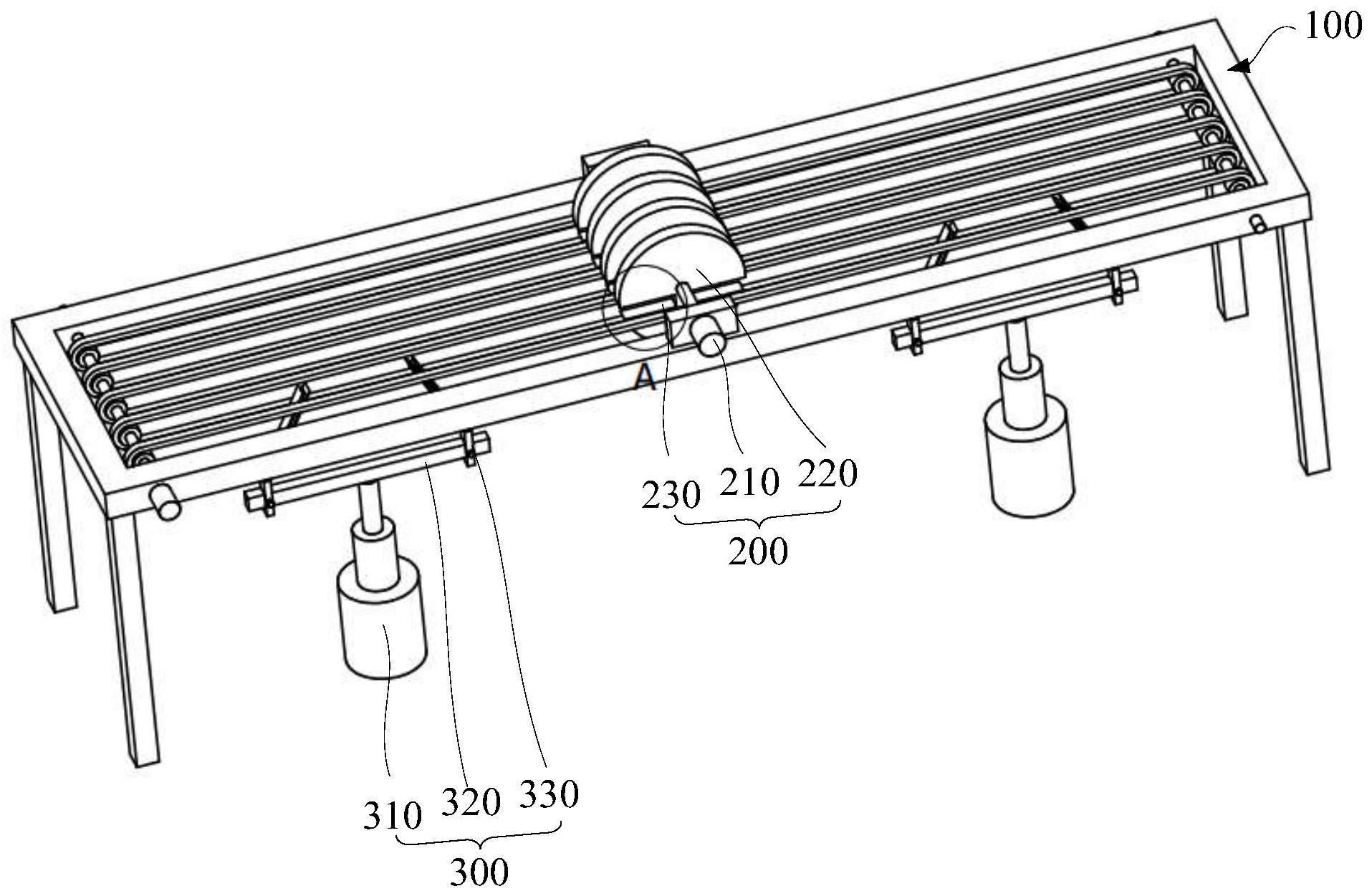

17.图1为本实用新型一种手术钳清洁检查辅助装置的结构示意图；
18.图2为图1所示的手术钳清洁检查辅助装置的正视图；
19.图3为手术钳放置在图1所示的手术钳清洁检查辅助装置上的示意图；
20.图4为图1中a处的局部示意图；
21.图5为图2中b处的局部示意图；
22.1、手术钳
23.附图标记：100、间歇式水平输送机构；200、翻转机构；210、旋转动力源；220、旋转盘组；230、暂存仓；300、撑合机构；310、升降驱动源；320、连杆；330、驱动组件；331、驱动杆；332、滑槽；333、锁紧螺钉。
实施方式
24.下面将结合附图对本发明技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本发明的技术方案，因此只作为示例，而不能以此来限制本发明的保护范围。
25.如图1至图5所示，本实施例提供了一种手术钳清洁检查辅助装置。包括间歇式水平输送机构100、翻转机构200和撑合机构300。
26.具体的，间歇式水平输送机构100用于存载手术钳1并能将手术钳1向前输送。翻转机构200用于将间歇式水平输送机构100上的手术钳1180度翻转后放置在间歇式水平输送机构100上。撑合机构300有两组，两组撑合机构300沿着间歇式水平输送机构100的输送方向间隔设置，并位于翻转机构200的左右两侧，撑合机构300能在间歇式水平输送机构100暂停过程中，将间歇式水平输送机构100上的手术钳1撑开后合拢。
27.使用时，先将手术钳1间隔均匀的放置间歇式水平输送机构100上，间歇式水平输送机构100间隙的输送手术钳1前进，在间歇式水平输送机构100暂停时，撑合机构300将位于其位置处的手术钳1撑开后合拢，在撑开后合拢过程中，操作者可观察手术钳1正面，对手术钳1正面进行检查，将清洗不到位手术钳1捡出，随时间歇式水平输送机构100继续输送手术钳1前进，随后被翻转机构200180度翻转，并通过间歇式水平输送机构100继续前进，在间歇式水平输送机构100暂停时，第二组撑合机构300将位于其位置处的手术钳1撑开后合拢，在撑开后合拢过程中，操作者可观察手术钳1反面，对手术钳1反面进行检查，并将清洗不到位手术钳1捡出。最后，清洗合格手术钳1被输送至统一位置进行包装。
28.采用上述手术钳清洁检查辅助装置，通过翻面、撑开、合拢，辅助医护人员对手术钳1进行检查，从而避免医护人员与手术钳1接触，进而避免医护人员受到不必要的伤害。
29.在本实施例中，间歇式水平输送机构100为多个链条平行设置的链条式间歇输送机构，手术钳1置于链条上，且手术钳1的手柄位于相邻的两个链条之间，撑合机构300位于手柄的正下方，撑合机构300能从间歇输送机构的两个链条之间的缝隙穿过后与述手术钳1的手柄连接，通过手术钳1的手柄驱动手术钳1撑开或合拢。
30.具体的，撑合机构300包括升降驱动源310、连杆320和两组驱动组件330，升降驱动源310位于间歇式水平输送机构100的下方，连杆320沿着间歇式水平输送机构100的输送方向横向设置，并与升降驱动源310的伸缩轴连接，升降驱动源310能驱动连杆320垂直于间歇式水平输送机构100升降，每个驱动组件330包括一个驱动杆331，两个驱动杆331竖直设置，并相对的位于连杆320的两端，且两个驱动杆331从下至上呈相向的倾斜状态，每个驱动杆331上开设有沿着垂直于所述间歇式水平输送机构输送方向、前后贯通的滑槽332，手术钳1的手柄能分别卡设在同侧的滑槽332内并能沿着滑槽332上下滑动。
31.在使用时，当间歇式水平输送机构100暂停时，升降驱动源310驱动两个驱动杆331上升，直至两个手柄分别卡设在两个滑槽332的顶部，由于驱动杆331从下至上之间相向的倾斜，在驱动杆331的上升的过程中，则会逐渐驱动两个手柄相背运动使手术钳1分开。在分开的过程中，医护人员则观察手术钳1是否清洁干净。
32.作为优选实施方式，驱动杆331的顶端为尖锐形，尖锐形有利于手术钳1的手柄端的手杆能滑动滑槽332内
33.撑合机构300还包括锁紧螺钉333，驱动杆331的底端与连杆320滑动连接，锁紧螺钉333螺纹在驱动杆331上，旋转锁紧螺钉333，能使驱动杆331的端部能与连杆320的侧壁抵接。
34.在使用时，可根据不同手术钳1的两个手柄之间的距离调整，从而增加本辅助装置的使用范围。
35.在本实施例中，翻转机构200包括旋转动力源210和旋转盘组220，旋转盘组220设置在旋转动力源210的旋转轴上，旋转盘组220包括多个旋转盘，多个旋转盘同轴间隔设置
组成旋转盘组220，且多个旋转盘与多个链条交错设置，旋转动力源210能驱动旋转盘在垂直与间歇式水平输送机构100的输送平面内旋转，旋转盘组220开设相对的开设有两个暂存仓230，且间歇式水平输送机构100穿过暂存仓230。
36.当手术钳1被间歇式水平输送机构100输送至一侧的暂存仓230内后，旋转动力源210驱动旋转盘旋转180度后，手术钳1被旋转180度，随着间歇式水平输送机构100的继续前进，被翻转180度的手术钳1被继续向前输送，进行反面检查。
37.采用上述手术钳清洁检查辅助装置，通过翻面、撑开、合拢，辅助医护人员对手术钳1进行检查，从而避免医护人员与手术钳1接触，进而避免医护人员受到不必要的伤害。
38.最后应说明的是：以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
39.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
