1.本实用新型涉及护理箱技术领域，尤其涉及一种助产用的护理箱。


背景技术：

2.在医疗领域中，护理箱对医护人员是必不可少的，如专利申请号为：202022502419.0的中国实用新型专利，公开了一种助产用的护理箱，通过折叠板的设置，可以在用于紧急治疗时，可以放置一些药物，同时在进行配药操作时更加的方便；通过置物袋的设置，可以在箱体的侧边放置一些物品；通过挡板的设置，一方面使护理箱主体的内部将药品和操作用品区分开来，另一方面可以使折叠板在水平平行方向时起到支撑作用；通过弹性带的设置，在主体盖板的内壁上，可以放置一些助产用具，方便拿取。
3.护理箱在长期放置后其内部可能会积攒湿气，从而容易滋生细菌，上述装置只具有储存作用，无法对箱体内部进行除湿和杀菌消毒，使得内部器具放置在潮湿环境下容易损坏；同时现有护理箱虽具有分类储存功能，但无法对不同的储存区进行命名标注，从而不方便快速找出所需物品。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种助产用的护理箱。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种助产用的护理箱，包括箱体，所述箱体顶部铰链连接有箱盖，所述箱盖顶部固定连接有提手，箱体一侧两端顶部外壁均固定连接有第一标签槽，所述箱体内部顶端设置有第一储存机构，所述第一储存机构底部一端设置有加热机构，所述第一储存机构底部另一端设置有输风机构，所述第一储存机构底部设置有第二储存机构。
7.优选的，所述箱体两端顶部内壁之间和第三隔离板固定连接，第三隔离板底部两端和箱体底部两端内壁之间固定连接有第二隔离板，两个第二隔离板一端顶部和底部均设置有滑槽。
8.优选的，所述第二储存机构包括抽盒和第五隔离板，两个抽盒两端外壁均固定连接有滑块，滑块和滑槽均滑动连接，两个抽盒两侧内壁之间和两个第五隔离板均固定连接，抽盒一侧外壁均固定连接有把手，两个抽盒一侧两端外壁均固定连接有第二标签槽。
9.优选的，所述两个第二隔离板之间固定连接有第四隔离板，第三隔离板底部和第四隔离板底部均固定连接有第二的消毒灯，第三隔离板和第四隔离板两端底部均固定连接有第二出风板。
10.优选的，所述加热机构包括第二抽风机和第一抽风管，箱体一端底部设置有第一通风口，箱体一端位于第三隔离板底部位置内壁和第二抽风机固定连接，第二抽风机底部和第一抽风管固定连接，第二抽风机底部和箱体底部一端内壁之间固定连接有加热管，第二抽风机一端固定连接有输风管，输风管一端顶部和底部均延伸至两个第二出风板内部。
11.优选的，所述输风机构包括第三抽风机和第二抽风管，箱体另一端底部和第三抽风机固定连接，第三抽风机一端和第二抽风管固定连接，第二抽风管一端顶部和底部均延伸至第二出风板内部，第三抽风机顶部固定连接有出风管。
12.优选的，所述第一储存机构包括第一隔离板和第一出风板，箱体另一端顶部内壁和第一出风板固定连接，出风管延伸至第一出风板内部，箱体两侧顶部内壁之间和第一隔离板固定连接，第一出风板两侧均设置有第二通风口，第一隔离板两侧内壁之间固定连接有第一消毒灯，箱体一端顶部内壁固定连接有抽风机，箱体一端顶部设置有第三通风口。
13.本实用新型的有益效果为：
14.1、通过设置第一储存机构和第二储存机构进行分类储存，通过设置加热机构加热空气，通过设置输风机构输送热风，最终通过加热机构和输风机构，实现了使得护理箱更具实用性的目的。
15.2、通过设置加热机构，第二抽风机通过第一抽风机管抽取空气并通过加热管进行加热，之后通过输风管、第二出风板、第二抽风机、第三抽风机、第一出风板和第一抽风机联合作用下实现箱体内部的热风循环，起到降低箱体内部湿气以及加热助产金属器具的目的，使得助产金属器具使用时具有一定温度以免对产妇造成不适，同时也起到加热杀菌消毒的作用，并通过设置的第一消毒灯和第二消毒风灯进一步的提高杀菌消毒效果，使得装置具有较高的实用性。
16.3、通过设置第二储存机构，箱体内部顶端和底端分别设置有不同储存区，并通过第一隔离板和第五隔离板进一步分隔储存区，从而方便对助产器具进行分类储存，通过设置的第一标签槽和第二标签槽，可将对不同储存区命名的标签纸放置在标签槽中，从而方便快速定位所需器具的储存位置，极大提高器具寻找效率，使得装置更具实用性。
附图说明

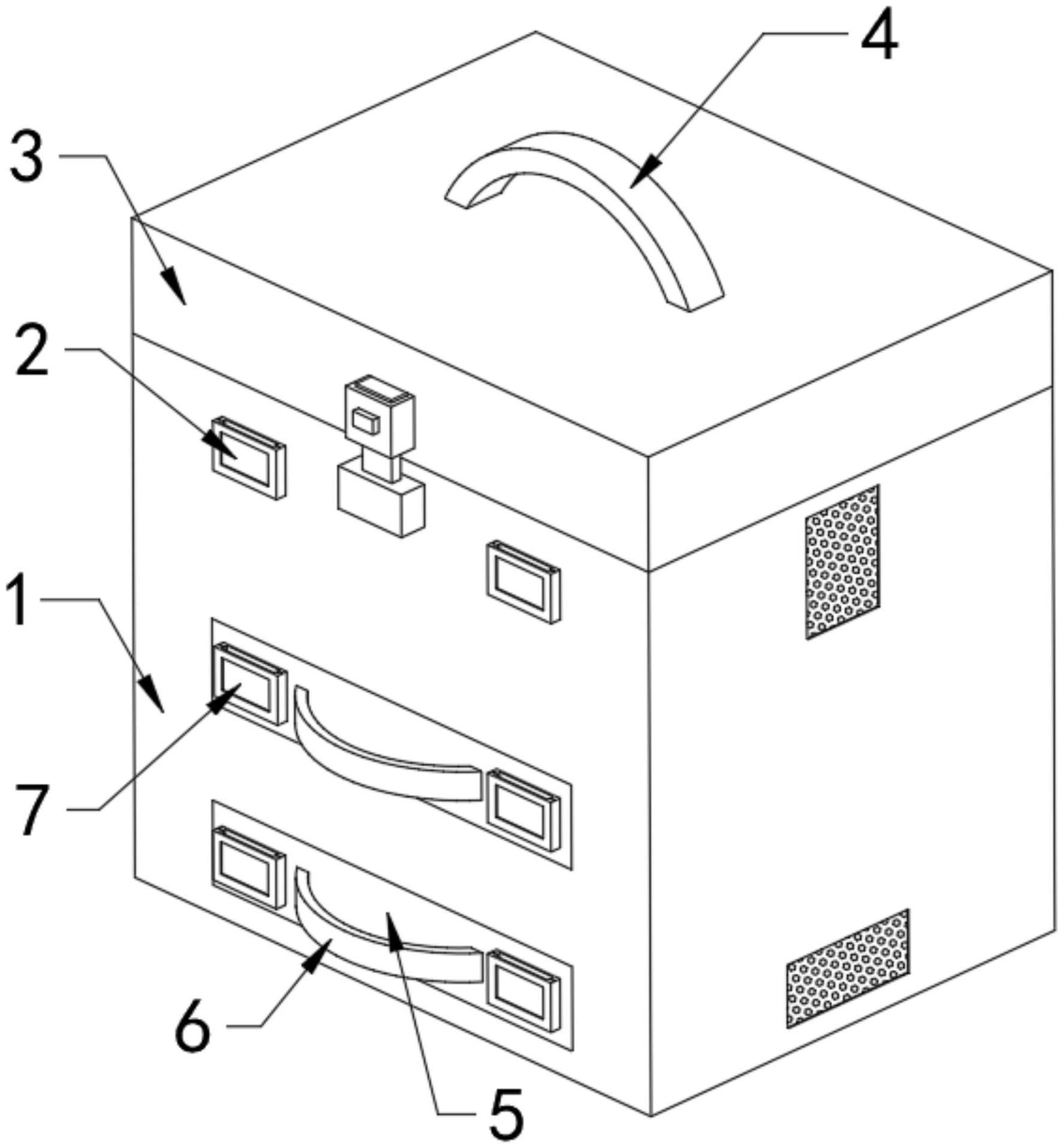

17.图1为本实用新型提出的一种助产用的护理箱的主体结构示意图；
18.图2为本实用新型提出的一种助产用的护理箱的箱体内部主体结构示意图；
19.图3为本实用新型提出的一种助产用的护理箱的加热机构主体结构示意图；
20.图4为本实用新型提出的一种助产用的护理箱的局部放大结构示意图；
21.图5为本实用新型提出的一种助产用的护理箱的第二储存机构主体结构示意图。
22.图中：1箱体、2第一标签槽、3箱盖、4提手、5抽盒、6把手、7第二标签槽、8第一出风板、9第一隔离板、10第一消毒灯、11第一抽风机、12第二隔离板、13第二出风板、14第三隔离板、15第二抽风机、16第一抽风管、17加热管、18输风管、19第二抽风管、20第三抽风机、21第二消毒灯、22第四隔离板、23第五隔离板、24滑块。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
24.参照图1-5，一种助产用的护理箱，包括箱体1，箱体1顶部铰链连接有箱盖3，箱盖3顶部固定连接有提手4，箱体1一侧两端顶部外壁均固定连接有第一标签槽2，箱体1内部顶
端设置有第一储存机构，第一储存机构底部一端设置有加热机构，第一储存机构底部另一端设置有输风机构，第一储存机构底部设置有第二储存机构，通过设置第一储存机构和第二储存机构进行分类储存，通过设置加热机构加热空气，通过设置输风机构输送热风，最终通过加热机构和输风机构，实现了使得护理箱更具实用性的目的。
25.本实用新型中，箱体1两端顶部内壁之间和第三隔离板14固定连接，第三隔离板14底部两端和箱体1底部两端内壁之间固定连接有第二隔离板12，两个第二隔离板12一端顶部和底部均设置有滑槽，实现了隔离分区的目的；
26.第二储存机构包括抽盒5和第五隔离板23，两个抽盒5两端外壁均固定连接有滑块24，滑块24和滑槽均滑动连接，两个抽盒5两侧内壁之间和两个第五隔离板23均固定连接，抽盒5一侧外壁均固定连接有把手6，两个抽盒5一侧两端外壁均固定连接有第二标签槽7，实现了分类储存的目的；
27.两个第二隔离板12之间固定连接有第四隔离板22，第三隔离板14底部和第四隔离板22底部均固定连接有第二的消毒灯21，第三隔离板14和第四隔离板22两端底部均固定连接有第二出风板13，实现了加热消毒的目的；
28.加热机构包括第二抽风机15和第一抽风管16，箱体1一端底部设置有第一通风口，箱体1一端位于第三隔离板14底部位置内壁和第二抽风机15固定连接，第二抽风机15底部和第一抽风管16固定连接，第二抽风机15底部和箱体1底部一端内壁之间固定连接有加热管17，第二抽风机15一端固定连接有输风管18，输风管18一端顶部和底部均延伸至两个第二出风板13内部，实现了空气加热的目的；
29.输风机构包括第三抽风机20和第二抽风管19，箱体1另一端底部和第三抽风机20固定连接，第三抽风机20一端和第二抽风管19固定连接，第二抽风管19一端顶部和底部均延伸至第二出风板13内部，第三抽风机20顶部固定连接有出风管，实现了热风输送的目的；
30.第一储存机构包括第一隔离板9和第一出风板8，箱体1另一端顶部内壁和第一出风板8固定连接，出风管延伸至第一出风板8内部，箱体1两侧顶部内壁之间和第一隔离板9固定连接，第一出风板8两侧均设置有第二通风口，第一隔离板9两侧内壁之间固定连接有第一消毒灯10，箱体1一端顶部内壁固定连接有抽风机11，箱体1一端顶部设置有第三通风口，实现了分类储存的目的。
31.工作原理：在本装置空闲处，将上述中所有组件，其指代结构件进行连接，具体连接手段应参考下述工作原理中，各组件之间先后工作顺序完成连接，其详细连接手段为本领域公知技术，下述主要介绍工作原理以及过程，不再对其做说明，使用该装置的时候第二抽风机15通过第一抽风机管16抽取空气并通过加热管17进行加热，之后通过输风管18、第二出风板13、第二抽风机19、第三抽风机20、第一出风板8和第一抽风机11联合作用下实现箱体内部的热风循环，起到降低箱体内部湿气以及加热助产器具的目的，使得助产器具使用时具有一定温度以免对产妇造成不适，同时也起到加热杀菌消毒的作用，并通过设置的第一消毒灯10和第二消毒风灯21进一步的提高杀菌消毒效果，使得装置具有较高的实用性；箱体内部顶端和底端分别设置有不同储存区，并通过第一隔离板9和第五隔离板23进一步分隔储存区，从而方便对助产器具进行分类储存，通过设置的第一标签槽和第二标签槽，可将对不同储存区命名的标签纸放置在标签槽中，从而方便快速定位所需器具的储存位置，极大提高器具寻找效率，使得装置更具实用性。
32.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
