1.本实用新型涉及空气源热泵技术领域，尤其涉及一种翅片换热器及应用该换热器的热泵设备。


背景技术：

2.目前市场上的商用热泵机组大多采用顶出风结构，有上下两层的结构和单层结构，相较与上下两层结构的热泵机组(翅片换热器、风机组件在上部，压缩机、水路换热器等在下部)，单层结构的热泵机组(所有零部件均在一层)，机组本身空间利用率更高，且机组整体尺寸更小，在工程实际安装空间不足时有较大的优势。
3.但此种结构的热泵机组翅片换热器尺寸往往偏高，且机组为顶出风结构，越往下，风量越小，采用均分分路的翅片换热器下部分的换热能力越小；为了保证出翅片换热器的冷媒温度相对一致，一般会通过调节分路毛细管的方式来调节各分路的制冷剂流量(分路毛细管自上至下越来越长)。此方案存在以下问题：机组尺寸越高，翅片换热器的分路越多，分路毛细管越多，且长度种类越多，导致物料管理工作量增加；另外采用一个分配器时，由于毛细管数量多，导致生产难度增加。


技术实现要素：

4.为了解决上述问题，本实用新型的目的在于提供一种翅片换热器及应用该换热器的热泵设备，能够在大机组尺寸下减少毛细管数量，降低生产难度。
5.一种翅片换热器，通过分配器组件接入热泵设备，所述翅片换热器均分为上部分和下部分两部分，所述分配器组件包括第一分配器、第二分配器和第一毛细管；翅片换热器的上部分经过第一分配器连接电子膨胀阀，下部分经过第二分配器经过第一毛细管连接至所述电子膨胀阀。
6.作为优选，设置第一毛细管的长度，使第一分配器和第二分配器对应的分路毛细管长度保持相对一致。
7.作为优选，第一毛细管并联有一单向阀。
8.本申请的目的还在于提供一种热泵设备，该热泵设备应用如上任一项所述的一种翅片换热器。
9.本实用新型由于采用上述方案，翅片换热器分路采用均分方式，分配器由一个改为两个，将翅片换热器分为上下两部分，下部分的分配器前再增加一根毛细管进行流量调节，通过毛细管增加系统管路阻力，减少流经下部分翅片换热器的冷媒流量，将原本需要通过调节分配器后各分路毛细管长度增加各分路的阻力转移到分配器前用节流毛细管增加总阻力；从而可以实现上下两部分各分路对应的毛细管保持相对一致，减少使用毛细管的长度种类，既能减少物料管理工作，又能降低生产制造难度。
附图说明

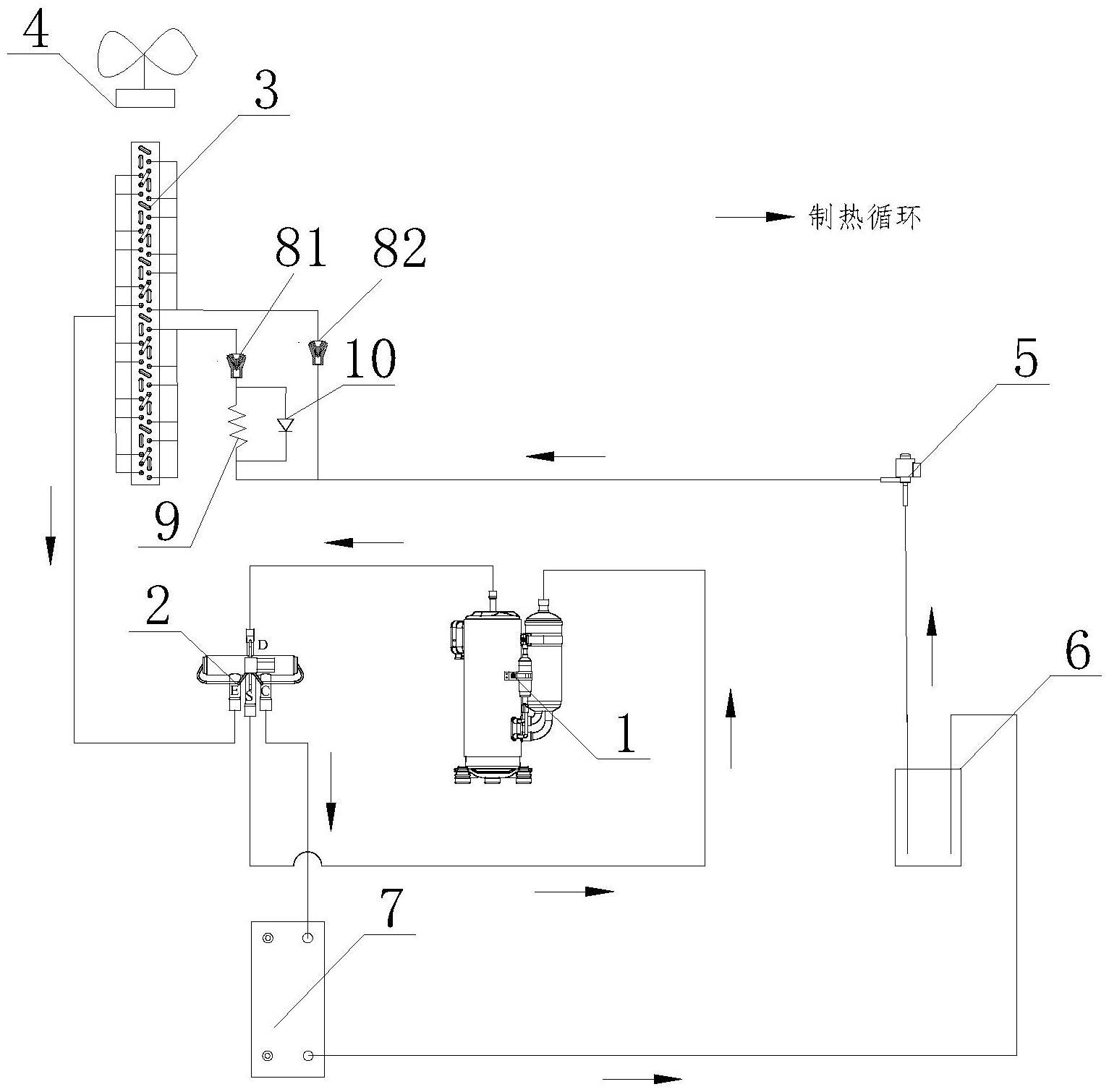

10.图1为本申请中热泵机设备的系统结构示意图，其中箭头方向指示制热循环方向；
11.图2为本申请中热泵机设备的系统结构示意图，其中箭头方向指示制冷或除霜循环方向。
12.附图标记：
13.压缩机1，四通阀2，翅片换热器3，风机4，电子膨胀阀5，储液器6，水路换热器7，第一分配器81，第二分配器82，第一毛细管9，单向阀10。
具体实施方式
14.下面详细描述本实用新型的实施例。
15.本实施例提供一种翅片换热器3，通过分配器组件接入热泵设备，所述翅片换热器3均分为上部分和下部分两部分，所述分配器组件包括第一分配器81、第二分配器82和第一毛细管9；翅片换热器3的上部分经过第一分配器81连接电子膨胀阀5，下部分经过第二分配器82经过第一毛细管9连接至所述电子膨胀阀5。
16.上述翅片换热器3分路采用均分方式，分配器由一个改为两个，将翅片换热器3分为上下两部分，下部分的分配器前再增加一根毛细管进行流量调节。毛细管能够增加系统管路阻力，减少流经下部分翅片换热器3的冷媒流量，将分配器按上述设置，将原本需要通过调节分配器后各分路毛细管长度增加各分路的阻力转移到分配器前用节流毛细管增加总阻力。于实施例中，优选调节第一毛细管9到合适的长度，保证上下两部分分配器对应的分路毛细管长度保持相对一致，减少使用毛细管的长度种类。
17.于实施例中，第一毛细管9并联有一单向阀10。在热泵设备制热运行模式下单向阀10不导通，在热泵设备制冷运行模式或除霜运行模式下单向阀10导通。通过设置单向阀10，可以减小机组制冷或除霜时第一毛细管9的阻力影响，加快机组除霜。
18.本申请还提供了一种应用上述实施例中翅片换热器3的热泵设备。如图1所示，所述热泵设备包括压缩机1、四通阀2、翅片换热器3、风机4、电子膨胀阀5、储液器6及水路换热器7。压缩机1的一接口接四通阀2的d口，压缩机1另一接口接四通阀2的s口。四通阀2的e口接翅片换热器3，翅片换热器3经过分配器组件与电子膨胀阀5连接，电子膨胀阀5接储液器6，储液器6接水路换热器7，水路换热器7接四通阀2的c口。从而通过四通阀2的切换可实现热泵机组系统中冷媒流通方向，从而实现热泵机组运行模式的切换。如图1所示，其中箭头方向分别指示冷媒在制热循环中的流经方向。如图2所示，其中箭头方向分别指示冷媒在制冷或除霜循环中的流经方向。
19.本实施例由于采用上述方案，翅片换热器3分路采用均分方式，分配器由一个改为两个，将翅片换热器3分为上下两部分，下部分的分配器前再增加一根毛细管进行流量调节，保证上下两部分各分路对应的毛细管保持相对一致，减少使用毛细管的长度种类，既能减少物料管理工作，又能降低生产制造难度。
20.尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。


技术特征：
1.一种翅片换热器，其特征在于，通过分配器组件接入热泵设备，所述翅片换热器均分为上部分和下部分两部分，所述分配器组件包括第一分配器、第二分配器和第一毛细管；翅片换热器的上部分经过第一分配器连接电子膨胀阀，下部分经过第二分配器经过第一毛细管连接至所述电子膨胀阀。2.根据权利要求1所述的一种翅片换热器，其特征在于，调节第一毛细管的长度，使第一分配器和第二分配器对应的分路毛细管长度保持相对一致。3.根据权利要求1所述的一种翅片换热器，其特征在于，第一毛细管并联有一单向阀。4.一种热泵设备，其特征在于，应用权利要求1-3中任一项所述的一种翅片换热器。

技术总结
本实用新型涉及一种翅片换热器，通过分配器组件接入热泵设备，所述翅片换热器均分为上部分和下部分两部分，所述分配器组件包括第一分配器、第二分配器和第一毛细管；翅片换热器的上部分经过第一分配器连接电子膨胀阀，下部分经过第二分配器经过第一毛细管连接至所述电子膨胀阀。本实用新型还涉及一种应用上述翅片换热器的热泵设备。上述方案能够在大机组尺寸下减少毛细管数量，降低生产难度。降低生产难度。降低生产难度。


技术研发人员：马志新 洪爵主 陈艳民 张树前 朱伯永
受保护的技术使用者：浙江中广电器集团股份有限公司
技术研发日：2023.03.14
技术公布日：2023/10/27
