1.本实用新型专利涉及颈枕眼罩的技术领域，具体而言，涉及多适用的颈枕眼罩、眼罩装置、头颈装置及绑带装置。


背景技术：

2.颈枕眼罩，用于睡眠、休息等场景，对颈部进行支撑和防护，对眼部起到遮光作用，提高休息效果。
3.为了使颈枕眼罩更适用，眼罩与颈枕之间实现调节，避免过紧；例如公开号为cn210542047u的在先专利，公开了一种可调可拆卸带颈枕多功能球形眼罩，包括颈枕，以及与颈枕可拆卸连接的眼罩，颈枕包括两具有直侧边的半枕，且两半枕的直侧边相互固接，两半枕上远离直侧边的弧形段上相对设置有圆柱扣，圆柱扣的外表面设有环形凹槽；眼罩包括罩体和固接于罩体两端的弹力带，弹力带的两端均与罩体固接，弹力带上套设有两硅胶调节扣，远离罩体的硅胶调节扣与弹力带远离罩体的一端形成第一套环，两硅胶调节扣与两硅胶调节扣之间的弹力带形成第二套环，第一套环或第二套环套设在环形凹槽上。
4.现有技术中，颈枕眼罩在使用时，针对季节或环境温度变化，无法做相适用调整，例如，在夏季，使用颈枕眼罩时，热量堆积，导致用户易出汗，使用舒适感不佳，缺乏降温，使得颈枕眼罩不能适应不同的季节使用。


技术实现要素：

5.本实用新型的目的在于提供多适用的颈枕眼罩、眼罩装置、头颈装置及绑带装置，旨在解决现有技术中，颈枕眼罩缺乏降温的问题。
6.本实用新型是这样实现的，多适用的颈枕眼罩，包括眼罩件、头颈枕、绑带件、眼罩更换件以及颈枕更换件，所述眼罩件与所述头颈枕呈对应布置，所述绑带件包括两个绑带条，所述绑带条呈弹性布置，所述眼罩件的两端分别与两个所述绑带条的内端呈连接布置，所述头颈枕的两端分别与两个所述绑带条的外端呈连接布置，所述眼罩件用于佩戴在用户眼部，所述头颈枕用于用户的颈部支撑；所述眼罩更换件具有眼罩内壁面，所述眼罩内壁面包裹所述眼罩件布置，所述眼罩内壁面设有第一降温层，所述第一降温层用于吸收热量，所述颈枕更换件具有颈枕内壁面，所述颈枕内壁面包裹所述头颈枕布置，所述颈枕内壁面设有第二降温层，所述第二降温层用于吸收热量。
7.进一步的，所述多适用的颈枕眼罩包括两个绑带更换件，所述绑带更换件具有绑带内壁面，两个所述绑带内壁面分别包裹两个所述绑带条，所述绑带内壁面设有第三降温层，所述第三降温层用于吸收热量。
8.进一步的，所述眼罩更换件具有眼罩外壁面，所述颈枕更换件具有颈枕外壁面，所述绑带更换件具有绑带外壁面，所述眼罩外壁面、所述颈枕外壁面和所述绑带外壁面分别朝外呈裸露布置，且所述眼罩外壁面、所述颈枕外壁面和所述绑带外壁面分别设有标识区，所述标识区为图案，或者，所述标识区为文字，或者，所述标识区为卡通或动漫造型，或者，
所述标识区为动物造型。
9.进一步的，所述眼罩件具有眼罩外层，所述第一降温层与所述眼罩外层呈平铺状叠合布置，且所述第一降温层与所述眼罩外层呈一体布置；所述头颈枕具有颈枕外层，所述第二降温层与所述颈枕外层呈平铺状叠合布置，且所述第二降温层与所述颈枕外层呈一体布置；所述绑带条具有绑带外层，所述第三降温层与所述绑带外层呈平铺状叠合布置，且所述第三降温层与所述绑带外层呈一体布置。
10.进一步的，所述多适用的颈枕眼罩包括拉链件，所述拉链件安设在所述头颈枕，所述头颈枕呈折叠或展开布置，所述拉链件用于紧固折叠状态的所述头颈枕；当所述头颈枕呈折叠状态时，所述眼罩件和所述绑带件均收纳至所述头颈枕的内部布置。
11.进一步的，所述第一降温层设有相变层，所述相变层用于吸收热量和释放热量，所述相变层吸热或放热呈相变布置，所述相变层为固态与固态之间的切换，或者，所述相变层为固态与液态之间的切换，或者，所述相变层为液态与液态之间的切换。
12.眼罩装置，包括眼罩件和外配件，所述眼罩件呈组装使用或者呈独立使用；所述外配件包括轮廓件，所述轮廓件与所述眼罩件呈组装或拆卸布置，所述轮廓件呈眼部轮廓布置，且所述轮廓件用于扣戴于用户的眼部；
13.或者，所述外配件包括制冷件，所述制冷件与所述眼罩件呈组装或拆卸布置，所述制冷件用于降温，所述制冷件包括相变材料、冷冻凝胶、水凝胶中其一或组合；
14.或者，所述外配件包括理疗包，所述理疗包与所述眼罩件呈组装或拆卸布置，所述理疗包用于眼部理疗；
15.所述轮廓件、所述制冷件和所述理疗包呈两两组合组装布置，或三者同步组装布置。
16.进一步的，所述眼罩件的中部形成镂空区，所述镂空区的四周形成固定点，所述制冷件或所述理疗包安设在所述镂空区，各个所述固定点用于固定所述制冷件或所述理疗包。
17.头颈装置，包括头颈枕和外配件，所述头颈枕呈组装使用或者呈独立使用；所述外配件包括制冷件，所述制冷件与所述头颈枕呈组装或拆卸布置，所述制冷件用于降温，所述制冷件包括相变材料、冷冻凝胶、水凝胶中其一或组合；
18.或者，所述外配件包括理疗包，所述理疗包与所述头颈枕呈组装或拆卸布置，所述理疗包用于理疗；
19.所述制冷件和所述理疗包呈同步组装布置或单独使用；
20.所述头颈枕的中部形成镂空区，所述镂空区的四周形成固定点，所述制冷件或所述理疗包安设在所述镂空区，各个所述固定点用于固定所述制冷件或所述理疗包。
21.绑带装置，包括绑带件和外配件，所述绑带件呈组装使用或者呈独立使用；所述外配件包括制冷件，所述制冷件与所述绑带件呈组装或拆卸布置，所述制冷件用于降温，所述制冷件包括相变材料、冷冻凝胶、水凝胶中其一或组合；
22.或者，所述外配件包括理疗包，所述理疗包与所述绑带件呈组装或拆卸布置，所述理疗包用于理疗；
23.所述制冷件和所述理疗包呈同步组装布置或单独使用；
24.所述绑带件的中部形成镂空区，所述镂空区的四周形成固定点，所述制冷件或所
述理疗包安设在所述镂空区，各个所述固定点用于固定所述制冷件或所述理疗包。
25.与现有技术相比
，
本实用新型提供的多适用的颈枕眼罩，使用时，眼罩件、头颈枕和绑带件呈组装使用，也可以单独使用，满足多种使用场景，提高颈枕眼罩的实用性；夏季使用时，在第一降温层和第二降温层的作用下，起到吸热作用，降低热量的堆积，提高眼罩件和头颈枕的使用舒适性，冬季使用时，拆除眼罩更换件和颈枕更换件，避免使用温度过低；同时，通过眼罩更换件和颈枕更换件的更换，实现颜色、图案等的更换，更具独特性，无需全部更换颈枕眼罩，更加环保和实用。
附图说明

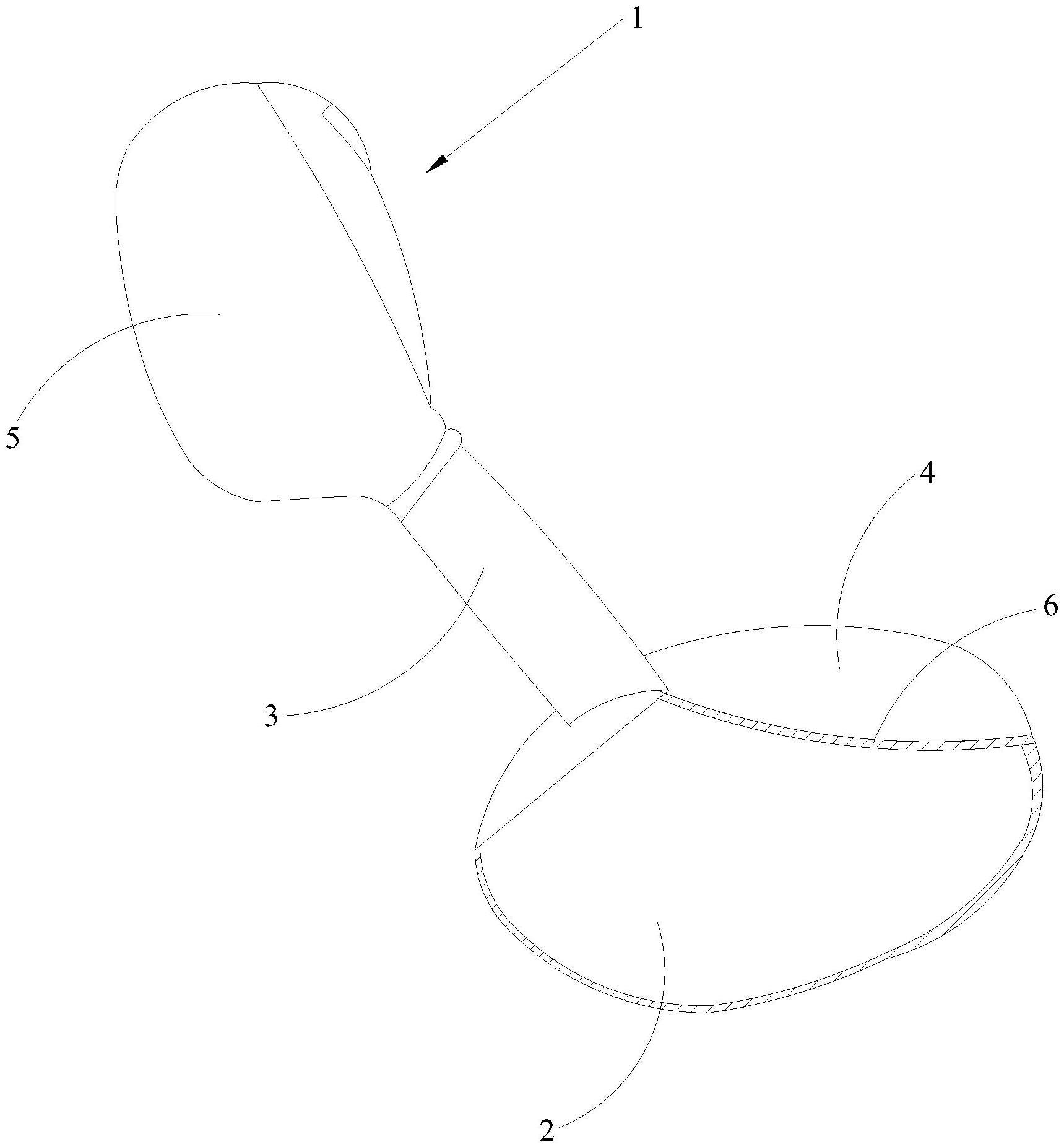

26.图1是本实用新型提供的多适用的颈枕眼罩的具备剖面示意图；
27.图2是本实用新型提供的多适用的颈枕眼罩的折叠过程示意图；
28.图3是本实用新型提供的眼罩件与绑带件的佩戴示意图；
29.图4是本实用新型提供的镂空区的布局示意图；
30.图5是本实用新型提供的的轮廓件的布局示意图。
具体实施方式
31.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
32.以下结合具体实施例对本实用新型的实现进行详细的描述。
33.本实施例的附图中相同或相似的标号对应相同或相似的部件；在本实用新型的描述中，需要理解的是，若有术语“上”、“下”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。
34.参照图1-5所示，为本实用新型提供的较佳实施例。
35.颈枕眼罩组合使用实施例：
36.多适用的颈枕眼罩，包括眼罩件1、头颈枕2、绑带件3、眼罩更换件5以及颈枕更换件4，眼罩件1与头颈枕2呈对应布置，绑带件3包括两个绑带条，绑带条呈弹性布置，眼罩件1的两端分别与两个绑带条的内端呈连接布置，头颈枕2的两端分别与两个绑带条的外端呈连接布置，眼罩件1用于佩戴在用户眼部，头颈枕2用于用户的颈部支撑；眼罩更换件5具有眼罩内壁面，眼罩内壁面包裹眼罩件1布置，眼罩内壁面设有第一降温层6，第一降温层6用于吸收热量，颈枕更换件4具有颈枕内壁面，颈枕内壁面包裹头颈枕2布置，颈枕内壁面设有第二降温层，第二降温层用于吸收热量。
37.上述的多适用的颈枕眼罩，使用时，眼罩件1、头颈枕2和绑带件3呈组装使用，也可以单独使用，满足多种使用场景，提高颈枕眼罩的实用性；夏季使用时，在第一降温层6和第二降温层的作用下，起到吸热作用，降低热量的堆积，提高眼罩件1和头颈枕2的使用舒适性，冬季使用时，拆除眼罩更换件5和颈枕更换件4，避免使用温度过低；同时，通过眼罩更换
件5和颈枕更换件4的更换，实现颜色、图案等的更换，更具独特性，无需全部更换颈枕眼罩，更加环保和实用。
38.多适用的颈枕眼罩包括两个绑带更换件，绑带更换件具有绑带内壁面，两个绑带内壁面分别包裹两个绑带条，绑带内壁面设有第三降温层，第三降温层用于吸收热量。
39.在第三降温层的作用下，实现绑带条在使用时具备降温效果。
40.绑带条呈弹性布置，实现绑带条的长短可调整；或者，绑带条设有搭扣，通过搭扣实现绑带条的长短调整；或者，绑带条设有滑扣，通过滑扣实现绑带条的长短调整。
41.眼罩更换件5具有眼罩外壁面，颈枕更换件4具有颈枕外壁面，绑带更换件具有绑带外壁面，眼罩外壁面、颈枕外壁面和绑带外壁面分别朝外呈裸露布置，且眼罩外壁面、颈枕外壁面和绑带外壁面分别设有标识区，标识区为图案，或者，标识区为文字，或者，标识区为卡通或动漫造型，或者，标识区为动物造型。
42.这样，在标识区的作用下，更具独特性和趣味性，更加满足用户的喜好，同时，便于用于更换替换标识区。
43.再者，眼罩外壁面的标识区、颈枕外壁面的标识区和绑带外壁面的标识区呈相对独立布置，三者之间的颜色或图案呈不同系列。
44.再者，眼罩外壁面的标识区、颈枕外壁面的标识区和绑带外壁面的标识区呈拼接组合布置，即三者之间的颜色或图案呈同系列布置，组合形成图案或文字等标识。
45.眼罩件1具有眼罩外层，第一降温层6与眼罩外层呈平铺状叠合布置，且第一降温层6与眼罩外层呈一体布置；便于生产制造，同时，提高第一降温层6的覆盖范围，提高第一降温层6的降温效果。
46.头颈枕2具有颈枕外层，第二降温层与颈枕外层呈平铺状叠合布置，且第二降温层与颈枕外层呈一体布置；便于生产制造，同时，提高第二降温层的覆盖范围，提高第二降温层的降温效果
47.绑带条具有绑带外层，第三降温层与绑带外层呈平铺状叠合布置，且第三降温层与绑带外层呈一体布置；便于生产制造，同时，提高第三降温层的覆盖范围，提高第三降温层的降温效果。
48.多适用的颈枕眼罩包括拉链件，拉链件安设在头颈枕2，头颈枕2呈折叠或展开布置，拉链件用于紧固折叠状态的头颈枕2；当头颈枕2呈折叠状态时，眼罩件1和绑带件3均收纳至头颈枕2的内部布置。
49.实现头颈枕2的展开和收纳，也实现眼罩件1和绑带件3的展开和收纳，便于颈枕眼罩的使用和收纳。
50.头颈枕2的展开和收纳也可以采用魔术贴等方式替换拉链件；实现眼罩件1和绑带件3的展开和收纳。
51.第一降温层6设有相变层，相变层用于吸收热量和释放热量，相变层吸热或放热呈相变布置，相变层为固态与固态之间的切换，或者，相变层为固态与液态之间的切换，或者，相变层为液态与液态之间的切换；实现热量的吸收和释放。
52.相变层包括储能材料、成核剂、改性剂等所构成，储能材料为结晶体，成核剂为碳酸盐或硼酸盐，改性剂为聚丙烯酸乳液或增稠粉；具有稳定性高、不易出现过冷现象、潜热能量高、导热系数大等优点，能够成功的将导热骨架材料及其成各配比溶剂材料均匀的分
散到体系中，既解决了材料因长期循环产生的相分离现象，又进一步提高了材料的导热性能；实现相变层为固态与液态之间的切换。
53.再者，第二降温层设有相变层，以及第三降温层设有相变层。
54.或者，相变层包括水凝胶，实现相变层为液态与液态之间的切换。
55.或者，相变层采用无机或无机非金属类材料或复合高分子材料等；如pps、pa、abs、pa、硅橡胶等中的一种或者几种的混合物，实现相变层为固态与固态之间的切换。
56.针对秋季、冬季等气候寒冷时，可不使用相变层，原有空间设置塞入件，塞入件填充原来相变层的设置空间，保障颈枕眼罩呈紧实状态；塞入件采用如慢回弹海绵、pu复合海绵、pp棉、微粒子颗粒等材质，作为支撑保温。
57.眼罩使用实施例：
58.眼罩装置，包括眼罩件1和外配件，眼罩件1呈组装使用或者呈独立使用；外配件包括轮廓件12，轮廓件12与眼罩件1呈组装或拆卸布置，轮廓件12呈眼部轮廓布置，且轮廓件12用于扣戴于用户的眼部；通过轮廓件12与眼罩件1的配合使用，增强遮光效果，且与眼部的佩戴适配性更佳。
59.或者，外配件包括制冷件7，制冷件7与眼罩件1呈组装或拆卸布置，制冷件7用于降温，制冷件7包括相变材料、冷冻凝胶、水凝胶中其一或组合；实现降温，且与绑带组合，用于额头降温。
60.或者，外配件包括理疗包，理疗包与眼罩件1呈组装或拆卸布置，理疗包用于眼部理疗；实现眼部理疗，同时，理疗包为理疗中药、不同味道香味包及香薰包等。
61.另外，针对秋季、冬季等气候寒冷时，可不使用相变材料和制冷件7，原有空间设置塞入件，塞入件填充原来相变材料和制冷件7的设置空间，保障眼罩装置呈紧实状态；塞入件采用如慢回弹海绵、pu复合海绵、pp棉、微粒子颗粒等材质，作为支撑保温。
62.轮廓件12、制冷件7和理疗包呈两两组合组装布置，或三者同步组装布置；更具场景需求，选择其一或两者或三者均使用，满足多种使用需求。
63.眼罩件1的中部形成镂空区，镂空区的四周形成固定点11，制冷件7或理疗包安设在镂空区，各个固定点11用于固定制冷件7或理疗包；实现制冷件7或理疗包的安设和布局。
64.固定点11包括两个固定板，两个固定板呈夹持布置，通过两个固定板实现对制冷件7或理疗包的边沿进行夹持，实现制冷件7或理疗包的固定。
65.或者，眼罩件1的中部设有两个网固件，网固件呈网格状布置，通过两个网固件实现制冷件7或理疗包的固定。
66.轮廓件12、制冷件7和理疗包与眼罩件1之间的组装可以是磁吸附式、暗扣式、魔术贴式等。
67.制冷件7可以为长条形、方形、弧形。
68.热敷使用时，将理疗包与眼罩件1呈组装，置于阳光下暴晒两小时，或者置于热源一小时，然后眼罩件1与绑带件3呈组装布置，佩戴进行热敷。
69.冷敷使用时，制冷件7或理疗包冷藏一小时后，再将眼罩件1与绑带件3呈组装再使用，实现冷敷。
70.头颈枕2使用实施例：
71.头颈装置，包括头颈枕2和外配件，头颈枕2呈组装使用或者呈独立使用；外配件包
括制冷件7，制冷件7与头颈枕2呈组装或拆卸布置，制冷件7用于降温，制冷件7包括相变材料、冷冻凝胶、水凝胶中其一或组合；实现头颈的降温。
72.同时，头颈枕2与绑带组合，可以用于额头降温。
73.或者，外配件包括理疗包，理疗包与头颈枕2呈组装或拆卸布置，理疗包用于理疗；实现颈部理疗，同时，理疗包为理疗中药、不同味道香味包及香薰包等。
74.另外，针对秋季、冬季等气候寒冷时，可不使用相变材料和制冷件7，原有空间设置塞入件，塞入件填充原来相变材料和制冷件7的设置空间，保障头颈枕2呈紧实状态；塞入件采用如慢回弹海绵、pu复合海绵、pp棉、微粒子颗粒等材质，作为支撑保温。
75.制冷件7和理疗包呈同步组装布置或单独使用；根据不同使用需求，选择不同的组装方式和单独使用。
76.头颈枕2的中部形成镂空区，镂空区的四周形成固定点11，制冷件7或理疗包安设在镂空区，各个固定点11用于固定制冷件7或理疗包；实现制冷件7或理疗包的安设和布局。
77.固定点11包括两个固定板，两个固定板呈夹持布置，通过两个固定板实现对制冷件7或理疗包的边沿进行夹持，实现制冷件7或理疗包的固定。
78.或者，头颈枕2的中部设有两个网固件，网固件呈网格状布置，通过两个网固件实现制冷件7或理疗包的固定。
79.制冷件7和理疗包与头颈枕2之间的组装可以是磁吸附式、暗扣式、魔术贴式等。
80.热敷使用时，将理疗包与头颈枕2呈组装，置于阳光下暴晒两小时，或者置于热源一小时，然后头颈枕2与绑带件3呈组装布置，佩戴进行热敷。
81.冷敷使用时，制冷件7或理疗包冷藏一小时后，再将头颈枕2与绑带件3呈组装再使用，实现冷敷。
82.绑带件3使用实施例：
83.绑带装置，包括绑带件3和外配件，绑带件3呈组装使用或者呈独立使用；外配件包括制冷件7，制冷件7与绑带件3呈组装或拆卸布置，制冷件7用于降温，制冷件7包括相变材料、冷冻凝胶、水凝胶中其一或组合。
84.绑带件3单独使用，绑带件3呈圈状布置套于颈部、腿部或其他关节部位，实现这些部位的降温。
85.在绑带件3和制冷件7的配合作用下，佩戴时，对面颊两侧起到降温作用，避免闷热，增加脸部多区域凉感体验。
86.或者，外配件包括理疗包，理疗包与绑带件3呈组装或拆卸布置，理疗包用于理疗；通过绑带件3和外配件的组合，实现具备理疗作用。
87.另外，针对秋季、冬季等气候寒冷时，可不使用相变材料和制冷件7，原有空间设置塞入件，塞入件填充原来相变材料和制冷件7的设置空间，保障绑带件3呈紧实状态；塞入件采用如慢回弹海绵、pu复合海绵、pp棉、微粒子颗粒等材质，作为支撑保温。
88.制冷件7和理疗包呈同步组装布置或单独使用；根据不同使用需求，选择不同的组装方式和单独使用。
89.绑带件3的中部形成镂空区，镂空区的四周形成固定点11，制冷件7或理疗包安设在镂空区，各个固定点11用于固定制冷件7或理疗包；实现制冷件7或理疗包的安设和布局。
90.固定点11包括两个固定板，两个固定板呈夹持布置，通过两个固定板实现对制冷
件7或理疗包的边沿进行夹持，实现制冷件7或理疗包的固定。
91.制冷件7和理疗包与绑带件3之间的组装可以是磁吸附式、暗扣式、魔术贴式等。
92.或者，绑带件3的中部设有两个网固件，网固件呈网格状布置，通过两个网固件实现制冷件7或理疗包的固定。
93.热敷使用时，将理疗包与绑带件3呈组装，置于阳光下暴晒两小时，佩戴进行热敷。
94.冷敷使用时，制冷件7或理疗包置于绑带件3，再将绑带件3冷藏一小时后实现冷敷使用。
95.眼罩更换件5和颈枕更换件4实施例：
96.眼罩更换件5呈布料布置，便于眼罩更换件5包裹眼罩件1，也便于眼罩更换件5的替换。
97.第一降温层6为经过冰感硅油、木糖醇、pcm相变材料或微珠相变材料加工后的如麻、棉制、人棉、丝绸、涤纶、锦纶、氨纶等纺织品及绒制品。
98.第二降温层为经过冰感硅油、木糖醇、pcm相变材料或微珠相变材料加工后的如麻、棉制、人棉、丝绸、涤纶、锦纶、氨纶等纺织品及绒制品。
99.第三降温层为经过冰感硅油、木糖醇、pcm相变材料或微珠相变材料加工后的如麻、棉制、人棉、丝绸、涤纶、锦纶、氨纶等纺织品及绒制品。
100.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
