1.本实用新型属于变电站设备技术领域,具体涉及一种预装地埋箱式变电站。
背景技术:2.变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施。在电力系统中,变电站是输电和配电的集结点,它通过其变压器将各级电压的电网联系起来。
3.现有的预装地埋箱式变电站在使用过程中,一般都是采用风冷的方式散热,其散热效果差,从而影响预装地埋箱式变电站的使用寿命,并且在长时间的地埋过程中,容易因潮湿而导致设备发生损坏。
技术实现要素:4.本实用新型要解决的技术问题是克服现有的缺陷,提供一种预装地埋箱式变电站,以解决上述背景技术中提出的现有的预装地埋箱式变电站在使用过程中,一般都是采用风冷的方式散热,其散热效果差,从而影响预装地埋箱式变电站的使用寿命,并且在长时间的地埋过程中,容易因潮湿而导致设备发生损坏的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种预装地埋箱式变电站,包括地基,所述地基内部的上端设置有空腔,所述空腔内侧卡合连接有预埋箱,所述预埋箱顶部一侧对称固定连接有支撑板,所述支撑板顶部设置有拆装底板,所述拆装底板内部一侧对称设置有通风口,所述预埋箱内侧固定连接有容纳仓,所述容纳仓内部一侧对称设置有排风管,所述容纳仓内部设置有变压器本体,所述容纳仓内部的四角处均设置有液压伸缩杆,所述容纳仓内壁上端的一侧对称固定连接有温度检测仪,所述容纳仓内壁一侧的上端固定连接有分体空调,所述容纳仓内部的下端固定连接有制冷器,所述制冷器的左右两侧对称设置有气泵,所述分体空调、制冷器和气泵之间均通过管道固定连接。
6.优选的,所述预埋箱底部四角处均固定连接有支撑柱。
7.优选的,所述拆装底板顶部固定连接有箱式变电站。
8.优选的,所述通风口内侧的一端固定连接有滤网。
9.优选的,所述预埋箱内侧固定连接有防潮板。
10.优选的,所述容纳仓内侧下端的一侧对称固定连接有导风槽,所述导风槽位于排风管的一侧。
11.优选的,所述变压器本体通过固定座与容纳仓固定连接。
12.优选的,所述液压伸缩杆通过安装板和螺栓分别固定连接于容纳仓的内部和拆装底板的底部。
13.与现有技术相比,本实用新型提供了一种预装地埋箱式变电站,具备以下有益效果:
14.1、本实用新型通过设置变压器本体、通风口、排风管、防潮板、温度检测仪、分体空
调、制冷器和气泵,可以对预装地埋箱式变电站在使用期间进行有效的散热,同时可以避免因潮湿而导致元件损坏的问题,使用时,通过容纳仓内壁上端一侧设置的温度检测仪对变压器本体使用期间产生的温度进行检测,当温度达到设定值时,通过驱动制冷器将冷气经过管道输送给气泵中,再由气泵将冷气输送至分体空调中,对容纳仓内部的产生的温度进行降温,同时容纳仓内部的气体经过流动进入排风管的内部,由排风管顶部对接的通风口将气体向外排放,这时便可对使用过程中的预装地埋箱式变电站进行有效的散热,进一步在容纳仓和预埋箱之间安装有防潮板,并且设置的支撑柱将预埋箱抬起远离底面,从而可以起到有效的防潮的效果,进一步提高的预装地埋箱式变电站的使用寿命;
15.2、本实用新型通过设置液压伸缩杆、安装板、拆装底板,当对预装地埋箱式变电站进行定期维修期间,通过驱动容纳仓内部四角处设置的液压伸缩杆,液压伸缩杆将驱使拆装底板向上远离底面移动,这时便可将预埋在地底的变电站进行打开,从而便于工作人员进行定期的维护和保养,进一步提高预装地埋箱式变电站的使用寿命。
16.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现,本实用新型结构科学合理,使用安全方便,为人们提供了很大的帮助。
附图说明
17.附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制,在附图中:

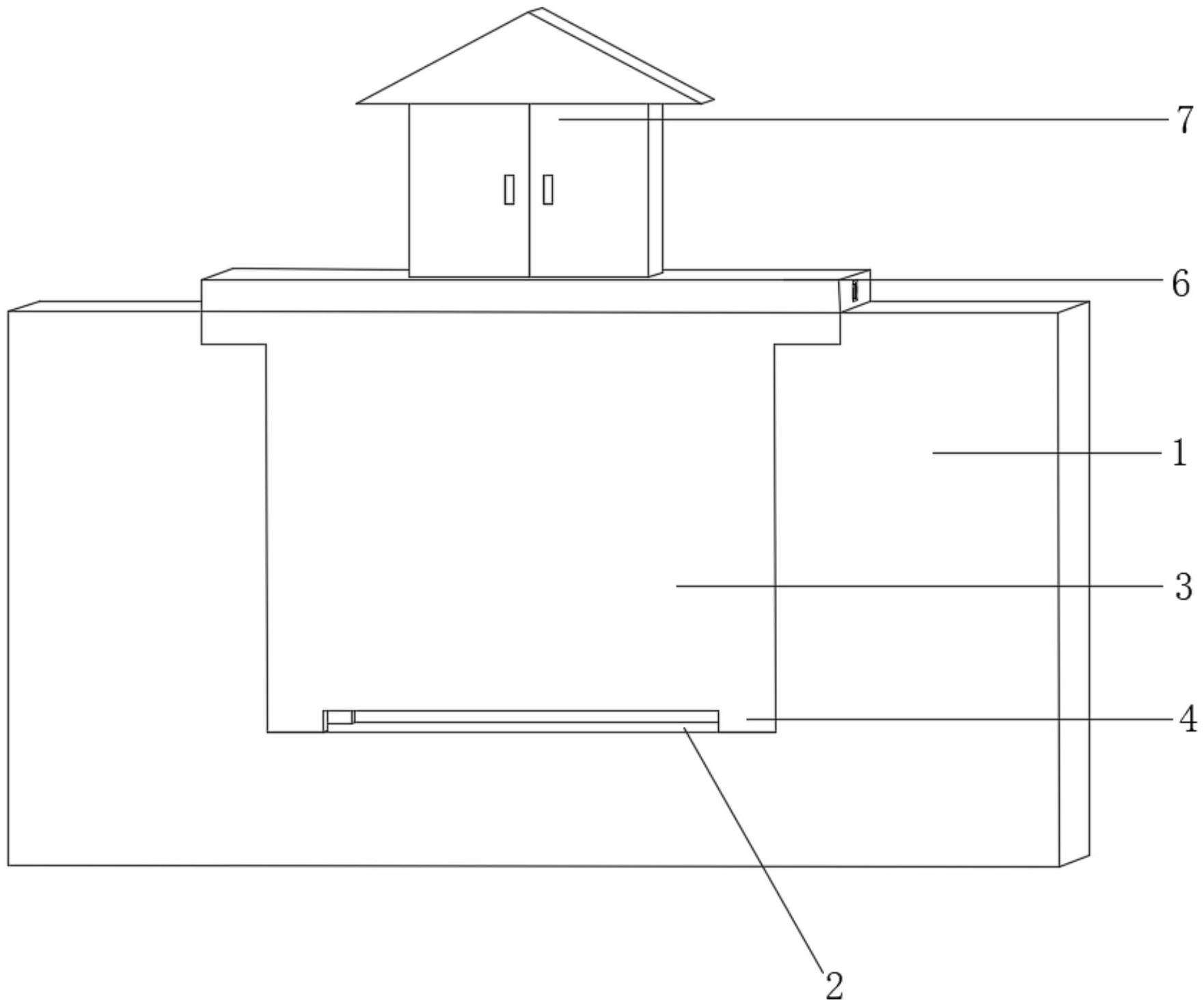

18.图1为本实用新型提出的一种预装地埋箱式变电站一侧的轴测结构示意图;
19.图2为本实用新型提出的一种预装地埋箱式变电站的预埋箱结构示意图;
20.图3为本实用新型提出的一种预装地埋箱式变电站的拆装底板结构示意图;
21.图4为本实用新型提出的一种预装地埋箱式变电站的剖视结构示意图;
22.图中:地基1、空腔2、预埋箱3、支撑柱4、支撑板5、拆装底板6、箱式变电站7、通风口8、滤网9、防潮板10、容纳仓11、排风管12、导风槽13、变压器本体14、固定座15、液压伸缩杆16、安装板17、温度检测仪18、分体空调19、制冷器20、气泵21、管道22。
具体实施方式
23.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
24.请参阅图1-4,本实用新型提供一种技术方案:一种预装地埋箱式变电站,包括地基1,地基1内部的上端设置有空腔2,空腔2内侧卡合连接有预埋箱3,预埋箱3顶部一侧对称固定连接有支撑板5,支撑板5顶部设置有拆装底板6,拆装底板6内部一侧对称设置有通风口8,预埋箱3内侧固定连接有容纳仓11,容纳仓11内部一侧对称设置有排风管12,容纳仓11内部设置有变压器本体14,容纳仓11内部的四角处均设置有液压伸缩杆16,通过驱动容纳仓11内部四角处设置的液压伸缩杆16,液压伸缩杆16将驱使拆装底板6向上远离底面移动,这时便可将预埋在地底的变电站进行打开,从而便于工作人员进行定期的维护和保养,容纳仓11内壁上端的一侧对称固定连接有温度检测仪18,容纳仓11内壁一侧的上端固定连接
有分体空调19,通过驱动制冷器20将冷气经过管道22输送给气泵21中,再由气泵21将冷气输送至分体空调19中,对容纳仓11内部的产生的温度进行降温,同时容纳仓11内部的气体经过流动进入排风管12的内部,由排风管12顶部对接的通风口8将气体向外排放,这时便可对使用过程中的预装地埋箱式变电站进行有效的散热,容纳仓11内部的下端固定连接有制冷器20,制冷器20的左右两侧对称设置有气泵21,分体空调19、制冷器20和气泵21之间均通过管道22固定连接。
25.本实用新型中,优选的,预埋箱3底部四角处均固定连接有支撑柱4。
26.本实用新型中,优选的,拆装底板6顶部固定连接有箱式变电站7。
27.本实用新型中,优选的,通风口8内侧的一端固定连接有滤网9。
28.本实用新型中,优选的,预埋箱3内侧固定连接有防潮板10。
29.本实用新型中,优选的,容纳仓11内侧下端的一侧对称固定连接有导风槽13,导风槽13位于排风管12的一侧。
30.本实用新型中,优选的,变压器本体14通过固定座15与容纳仓11固定连接。
31.本实用新型中,优选的,液压伸缩杆16通过安装板17和螺栓分别固定连接于容纳仓11的内部和拆装底板6的底部。
32.本实用新型的工作原理及使用流程:使用时,通过容纳仓11内壁上端一侧设置的温度检测仪18对变压器本体14使用期间产生的温度进行检测,当温度达到设定值时,通过驱动制冷器20将冷气经过管道22输送给气泵21中,再由气泵21将冷气输送至分体空调19中,对容纳仓11内部的产生的温度进行降温,同时容纳仓11内部的气体经过流动进入排风管12的内部,由排风管12顶部对接的通风口8将气体向外排放,这时便可对使用过程中的预装地埋箱式变电站进行有效的散热,进一步在容纳仓11和预埋箱3之间安装有防潮板10,并且设置的支撑柱4将预埋箱3抬起远离底面,从而可以起到有效的防潮的效果,进一步提高的预装地埋箱式变电站的使用寿命,当对预装地埋箱式变电站进行定期维修期间,通过驱动容纳仓11内部四角处设置的液压伸缩杆16,液压伸缩杆16将驱使拆装底板6向上远离底面移动,这时便可将预埋在地底的变电站进行打开,从而便于工作人员进行定期的维护和保养,进一步提高预装地埋箱式变电站的使用寿命。
33.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
